Compute Complex Neptune Core Module에 대한 시스템 보드 어셈블리를 분해하십시오.

재활용하려면 먼저 이 섹션의 지침에 따라 Compute Complex Neptune Core Module에 대한 시스템 보드 어셈블리를 분해하십시오.

절차

1. 아래 나열된 나사를 식별하고 수량에 주의하십시오. 나사를 제거하여 지지 판금에서 프로세서 보드를 분리하십시오.

   표 1. 나사 및 도구 정보

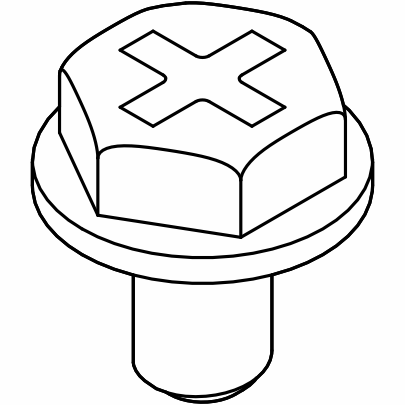

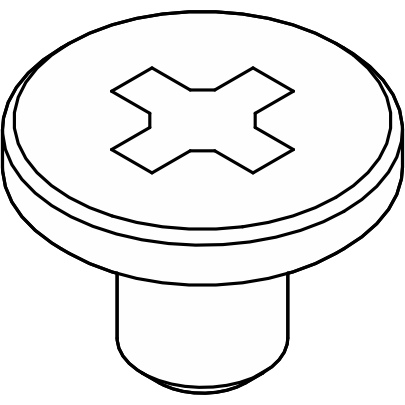

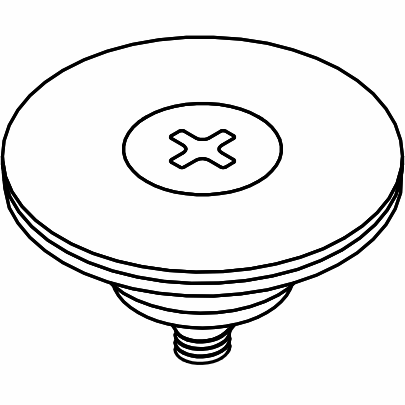

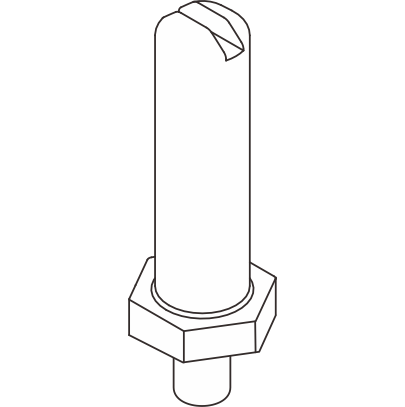

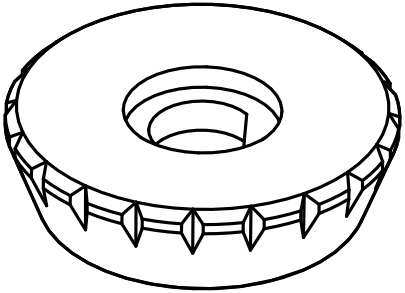

   나사 유형		수량	도구 유형
   1		4	#2 Phillips 드라이버
   2		1
   3		1
   4		1
   5		2

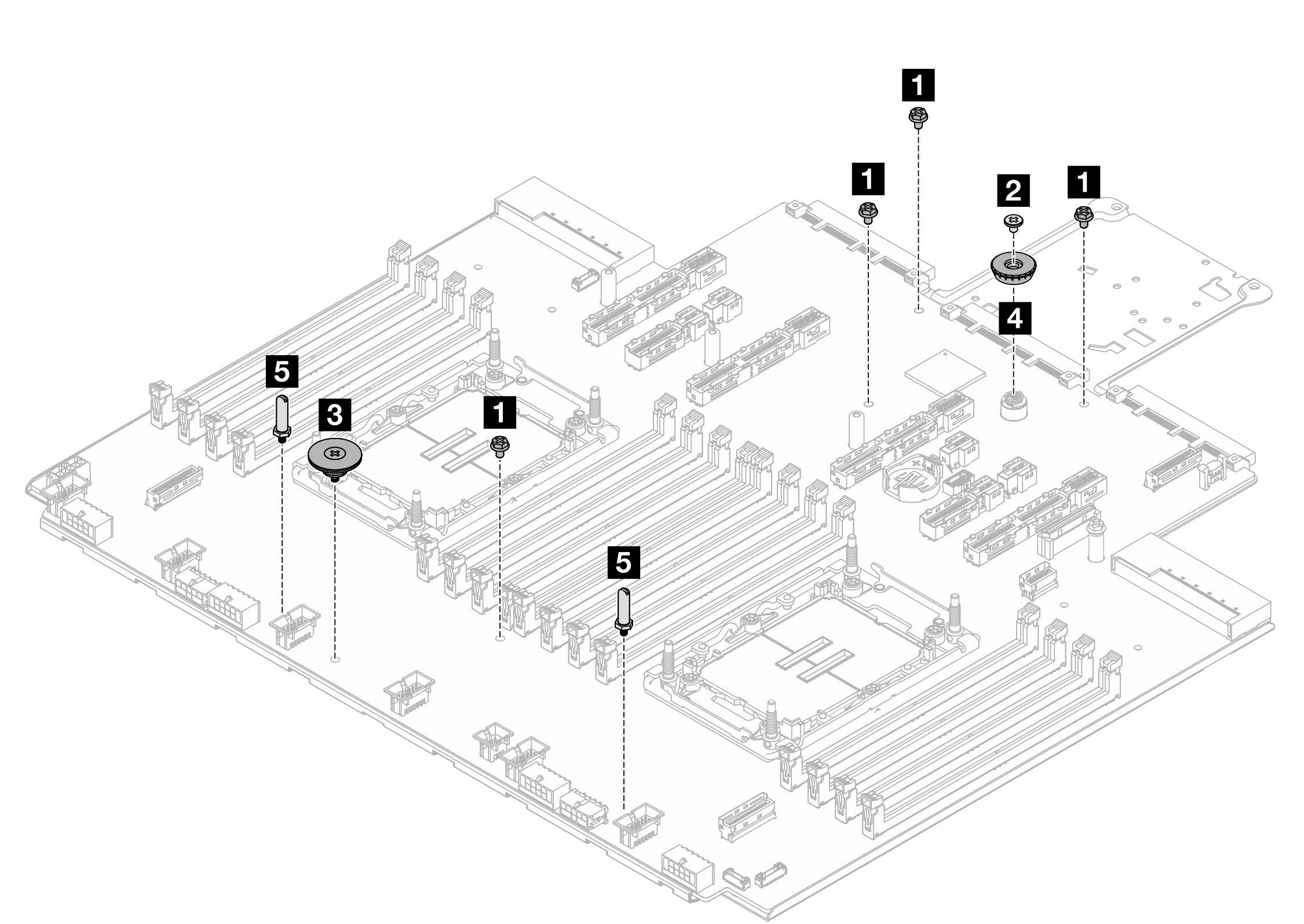

   그림 1. 시스템 보드 어셈블리 분해

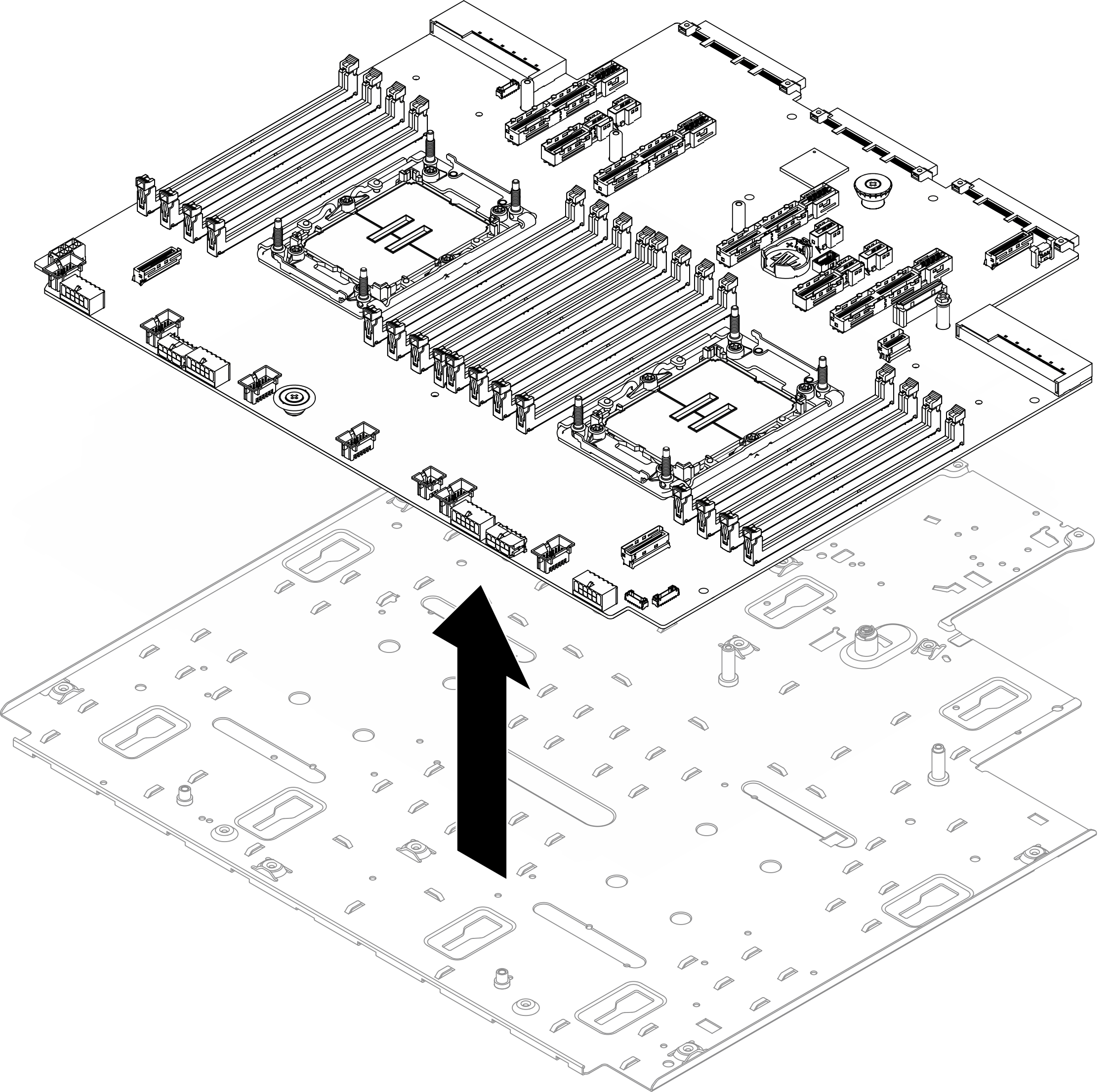

2. 지지 판금에서 프로세서 보드를 분리하십시오.
   그림 2. 프로세서 보드 분리

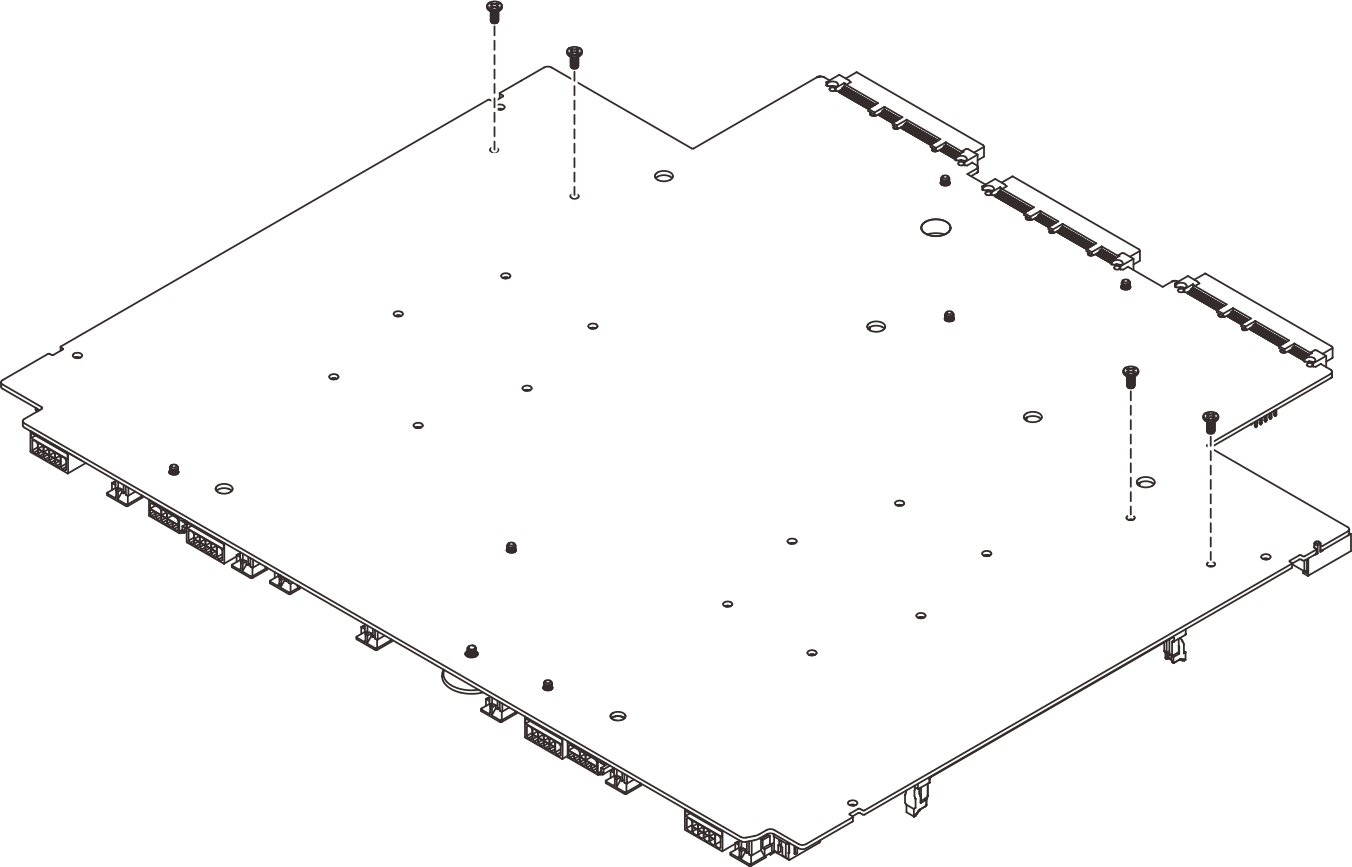

3. 아래 나열된 나사를 식별하고 수량에 주의하십시오. 프로세서 보드를 거꾸로 놓고 나사를 제거하여 프로세서 보드에서 VR 냉각판을 분리합니다.

   표 2. 나사 및 도구 정보

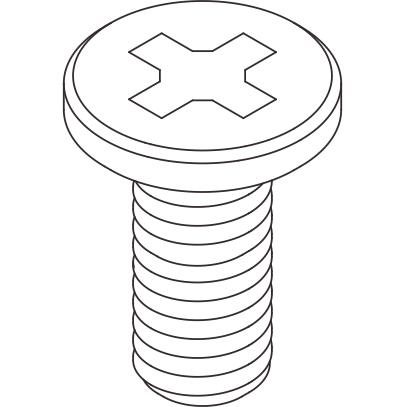

   나사 유형		수량	도구 유형
   1		4	#2 Phillips 드라이버

   그림 3. VR 냉각판 분해

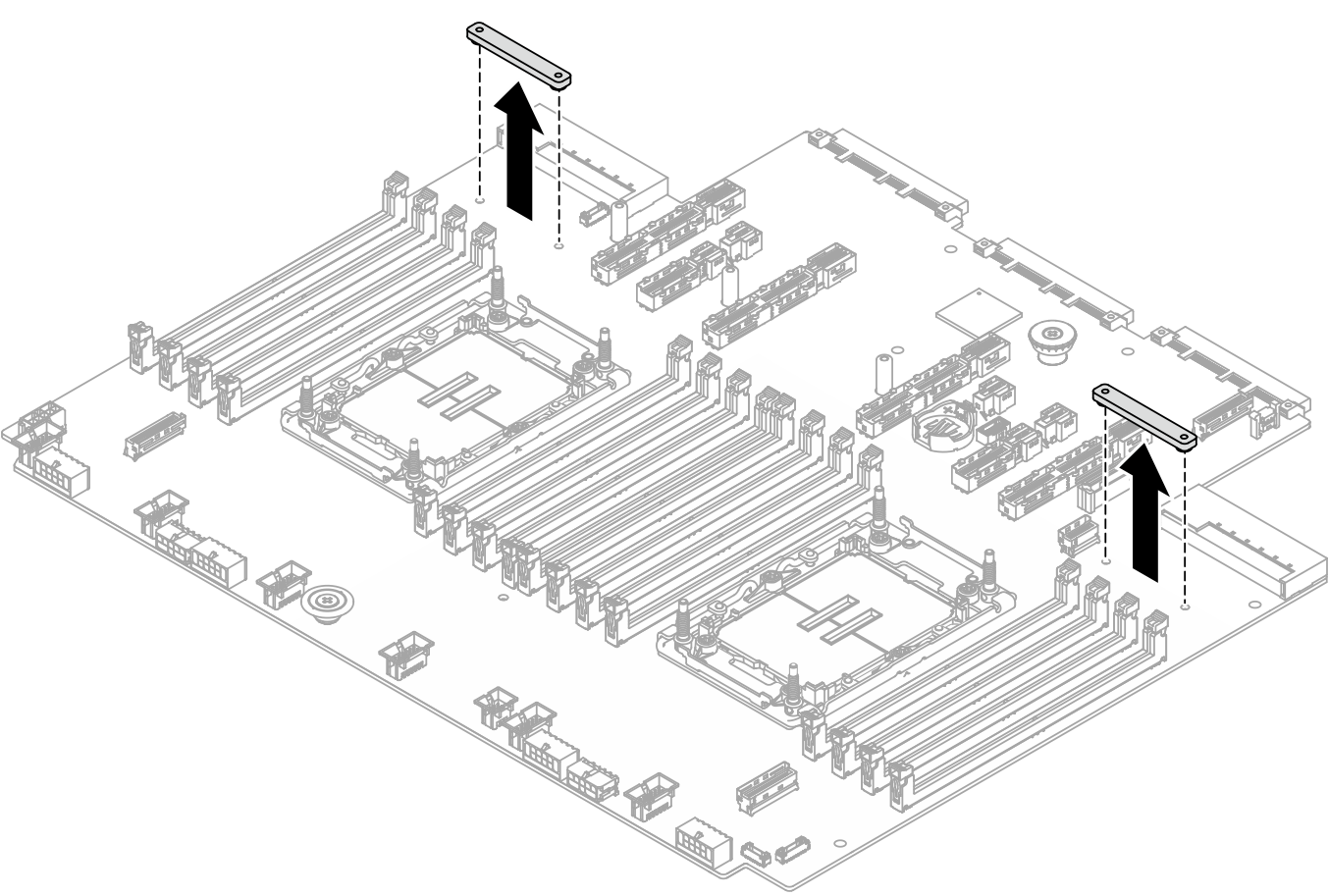

4. VR 냉각판 1 2를 아래 그림과 같이 모두 제거합니다.
   그림 4. VR 냉각판 분해
