Разборка блока материнской платы для Compute Complex Neptune Core Module
В этом разделе приведены инструкции по разборке блока материнской платы для Compute Complex Neptune Core Module перед утилизацией.
Перед разборкой блока материнской платы выполните указанные ниже действия.
Снимите блок материнской платы с сервера. См. раздел Снятие процессора и радиатора.
Обратитесь к местным нормам по защите окружающей среды, выбрасыванию отходов и утилизации, чтобы обеспечить соответствие требованиям.
Процедура
- Найдите перечисленные ниже винты и обратите внимание на их количество. Открутите винты, чтобы снять процессорную плату с несущего металлического листа.

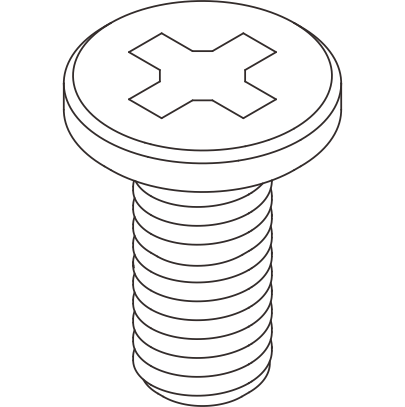

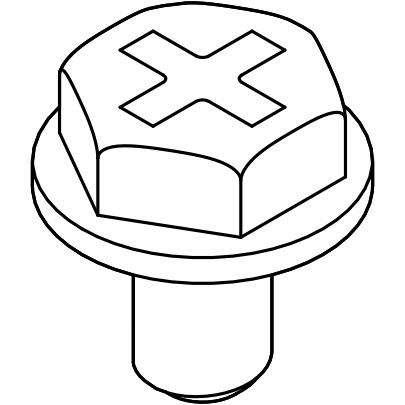

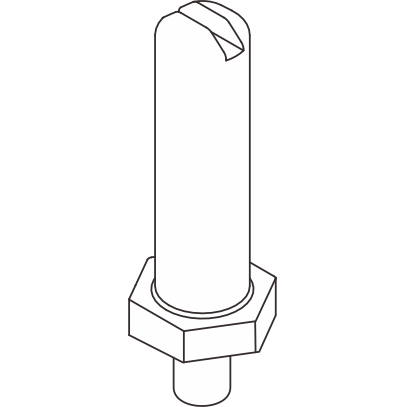

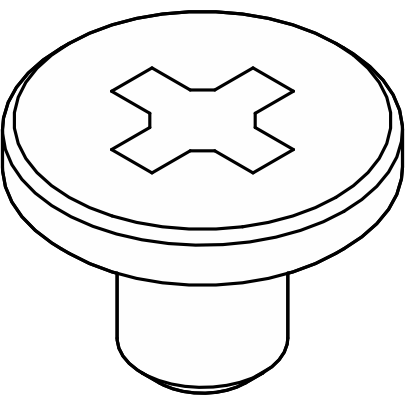

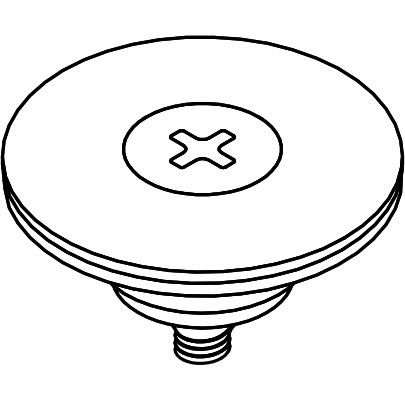

Табл. 1. Информация о винтах и инструменте Тип винта Количество Тип инструмента 1
4 Крестообразная отвертка №2 2
1 3
1 4
1 5

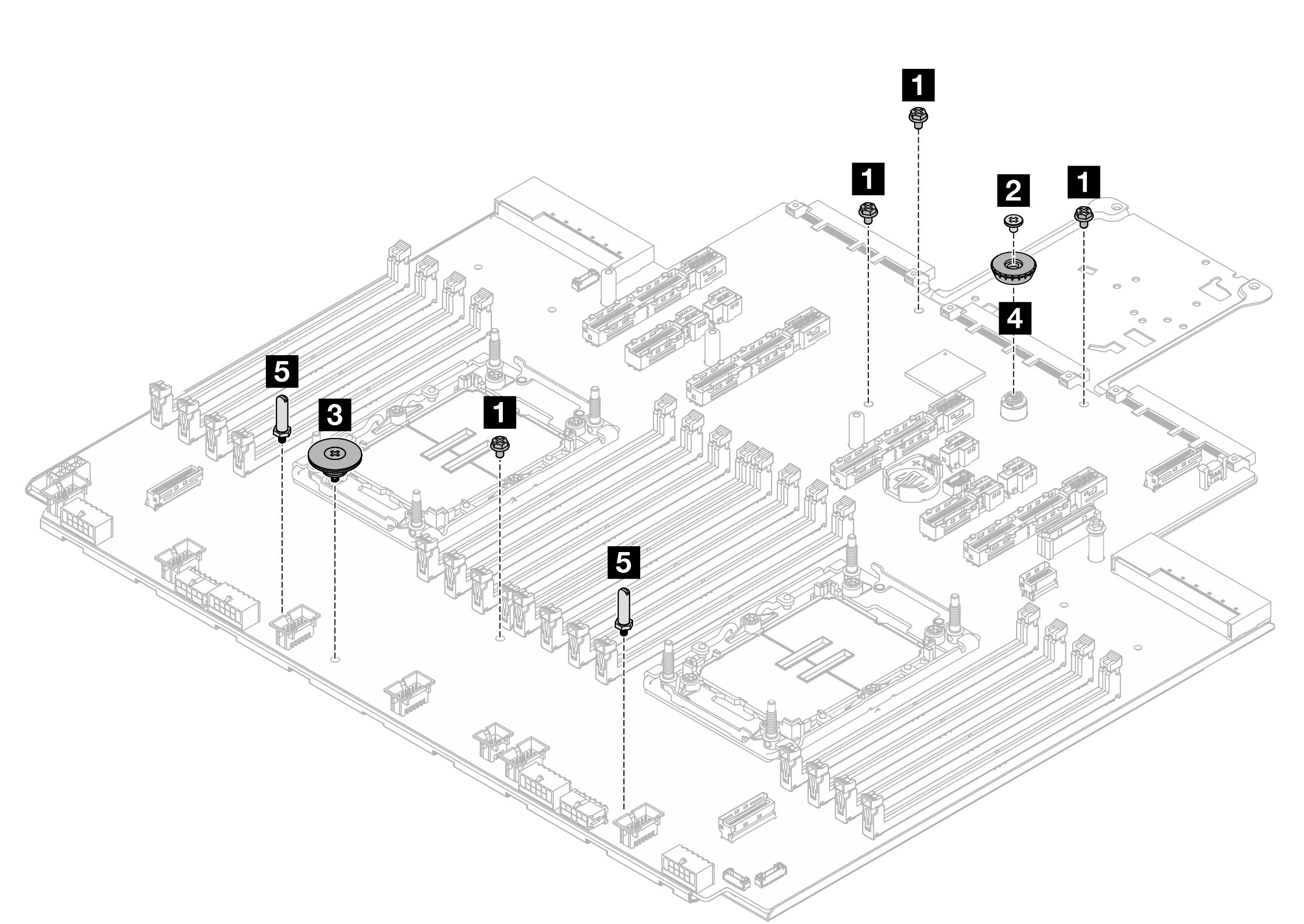

2 Рис. 1. Разборка блока материнской платы

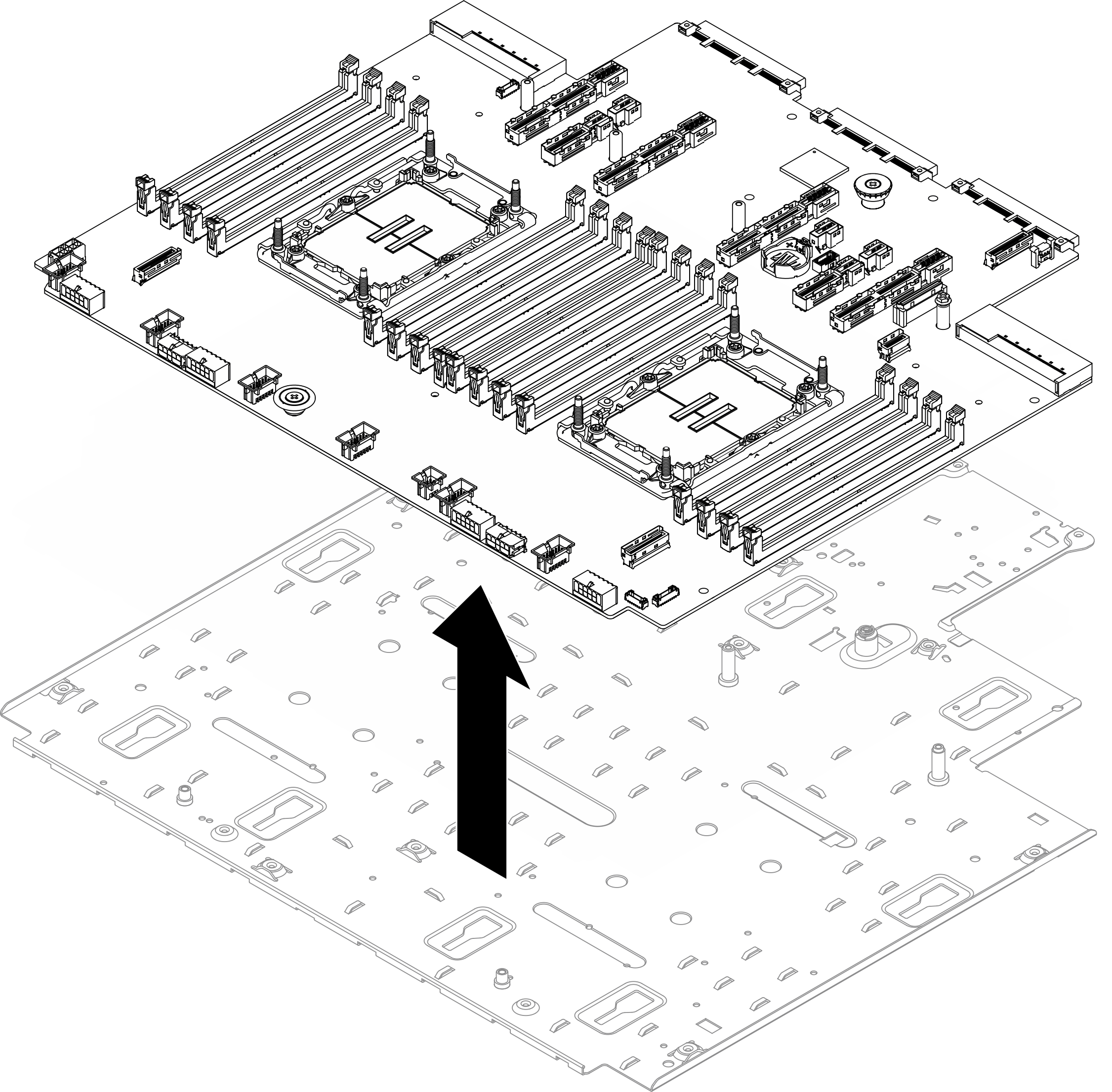

- Снимите процессорную плату с несущего металлического листа.Рис. 2. Снятие процессорной платы
- Найдите указанный ниже винт и обратите внимание на количество. Переверните процессорную плату и отверните винты, чтобы отделить плату охлаждения VR от процессорной платы.
Табл. 2. Информация о винтах и инструменте Тип винта Количество Тип инструмента 1

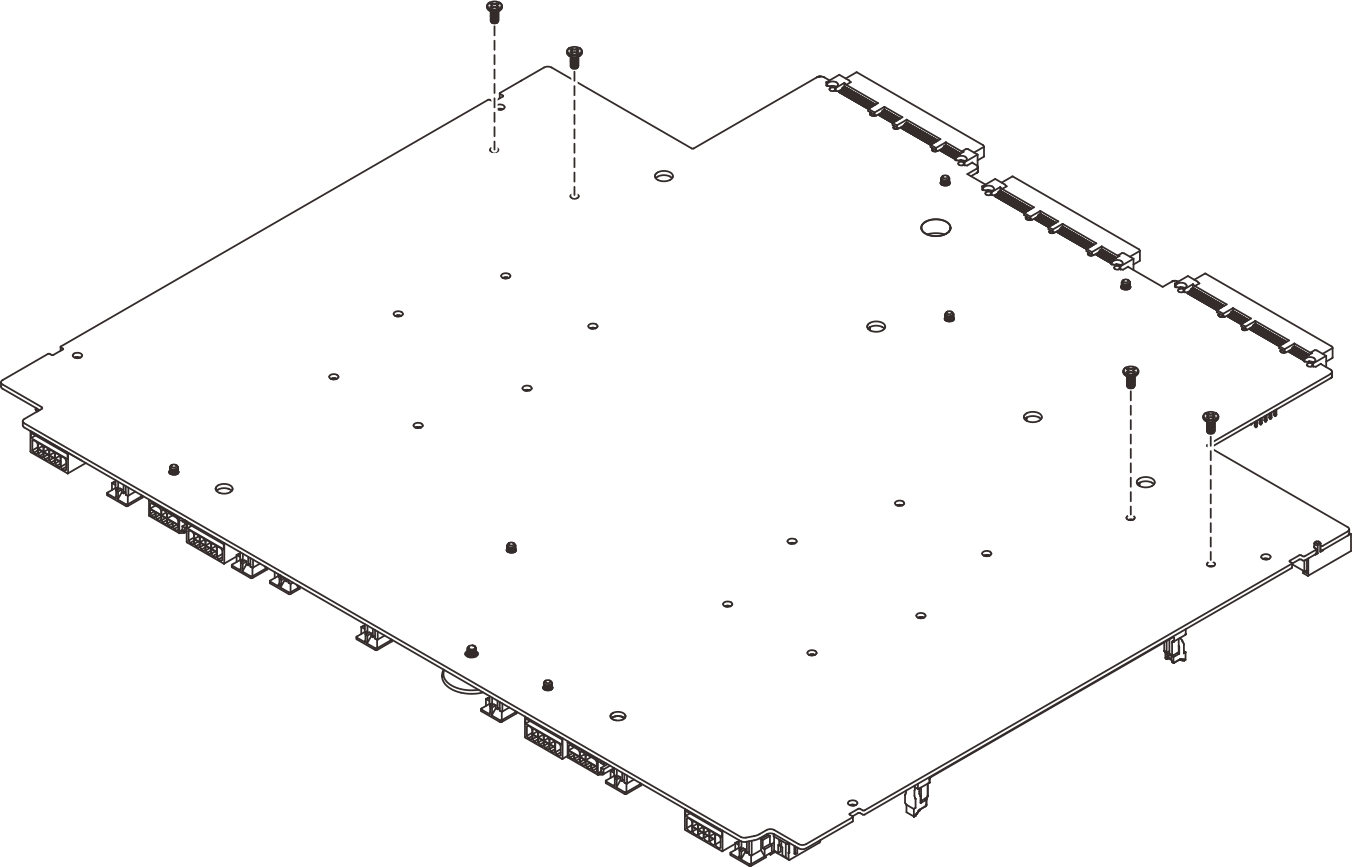

4 Крестообразная отвертка №2 Рис. 3. Разборка плат охлаждения VR

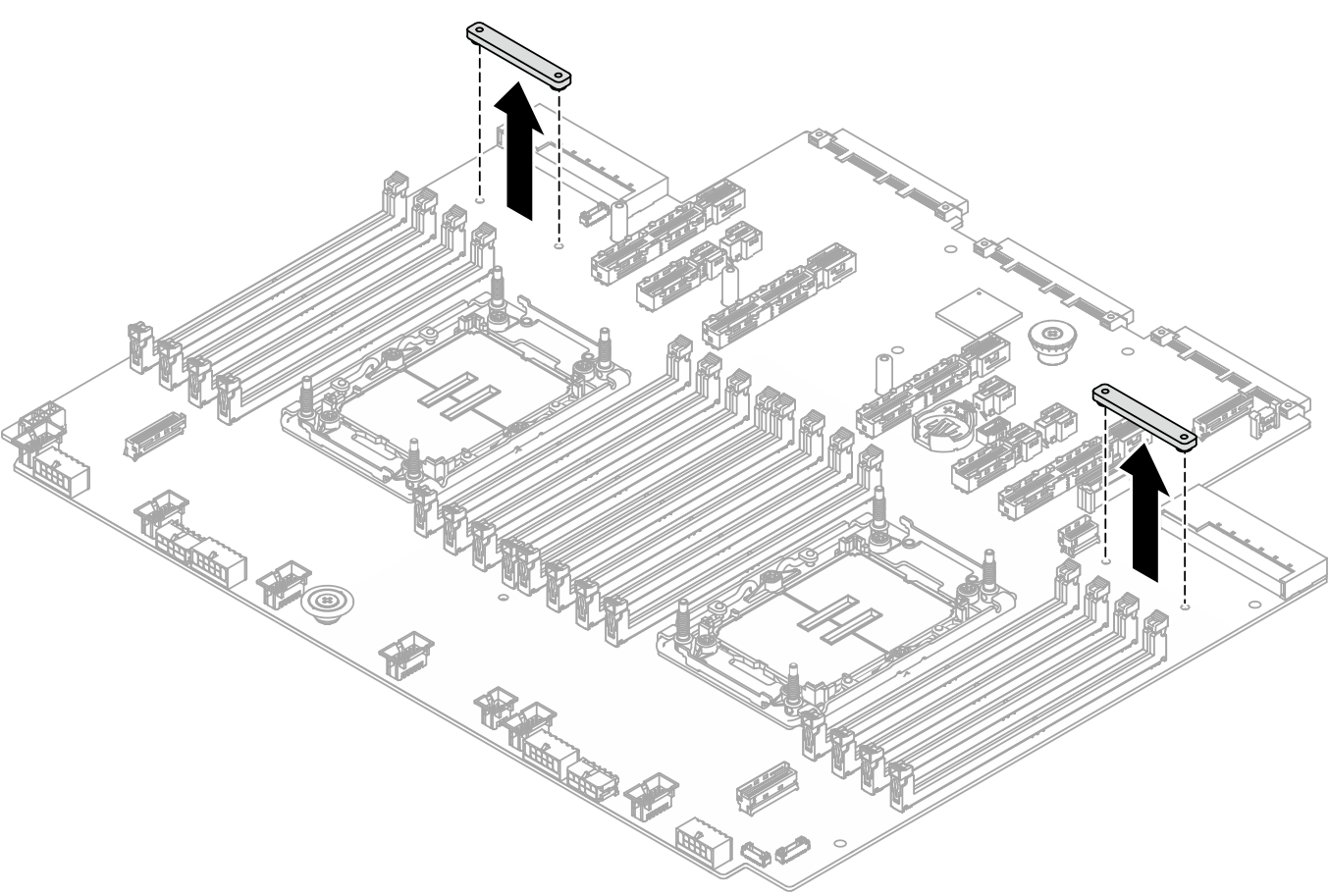

- Снимите обе платы охлаждения VR 1 2, как показано на рисунке ниже.Рис. 4. Разборка плат охлаждения VR
После разборки блока материнской платы утилизируйте модули в соответствии с местными правилами.
