Smontaggio dell'assieme della scheda di sistema per Compute Complex Neptune Core Module
Seguire le istruzioni riportate in questa sezione per smontare l'assieme della scheda di sistema per il Compute Complex Neptune Core Module prima del riciclaggio.
Prima di smontare l'assieme della scheda di sistema:
Rimuovere l'assieme della scheda di sistema dal server. Vedere Rimozione di un processore e un dissipatore di calore.
Per garantire la conformità, consultare le normative locali per l'ambiente, i rifiuti e lo smaltimento.
Procedura
- Identificare le viti elencate di seguito e prestare attenzione alla loro quantità. Rimuovere le viti per separare la scheda del processore dalla piastra di supporto in metallo.

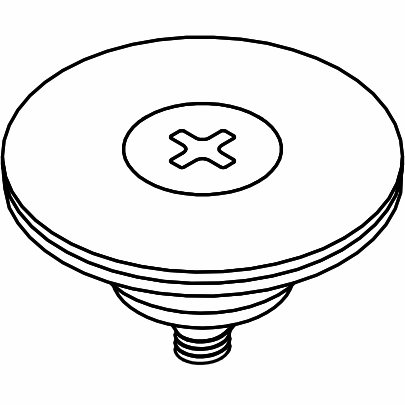

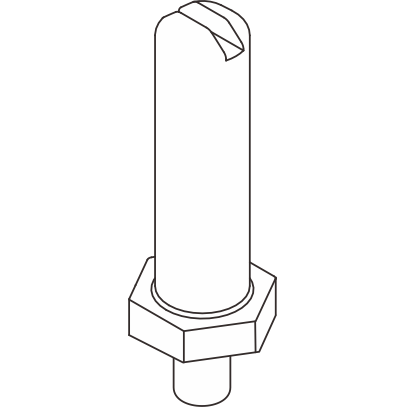

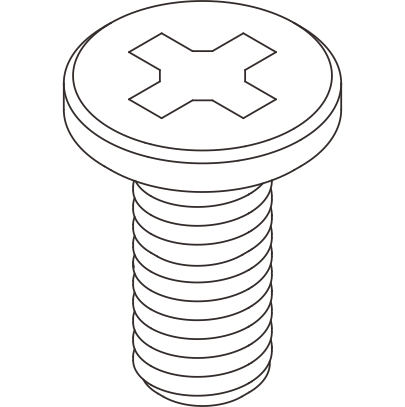

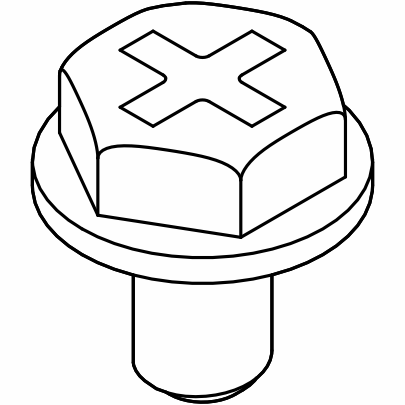

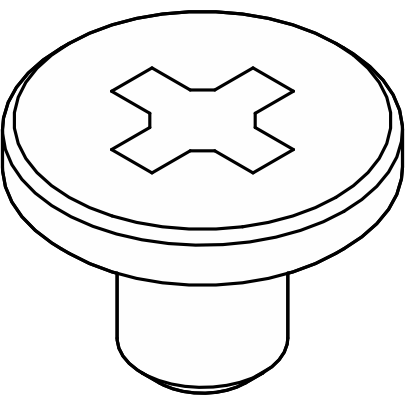

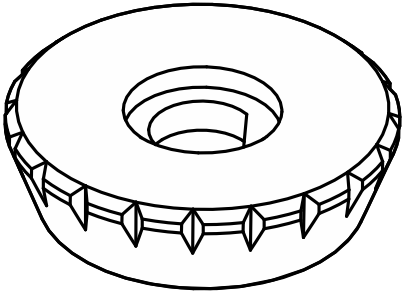

Tabella 1. Informazioni sulle viti e sullo strumento Tipo di vite Quantità Tipo di strumento 1
4 Cacciavite a croce 2 2
1 3
1 4
1 5

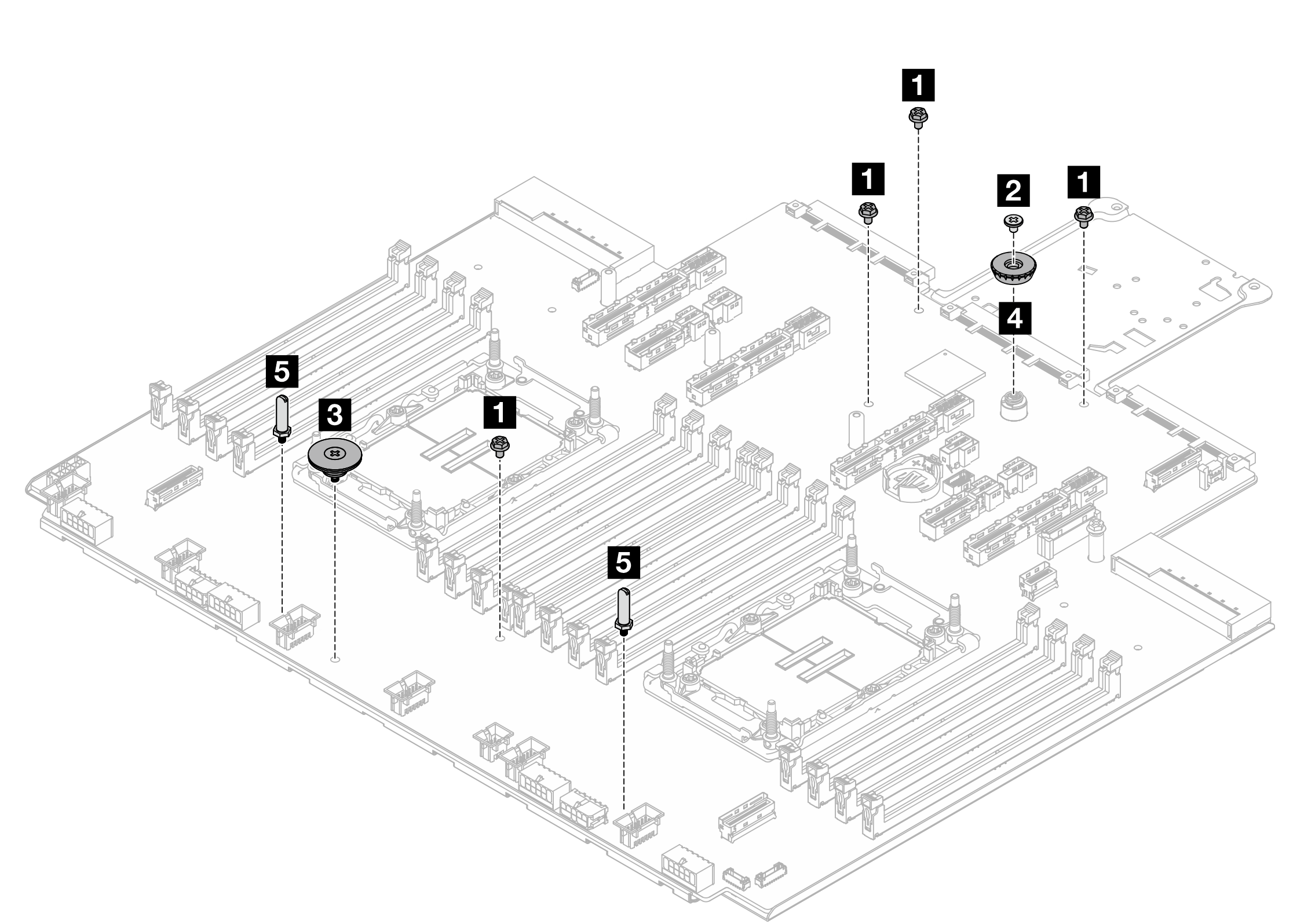

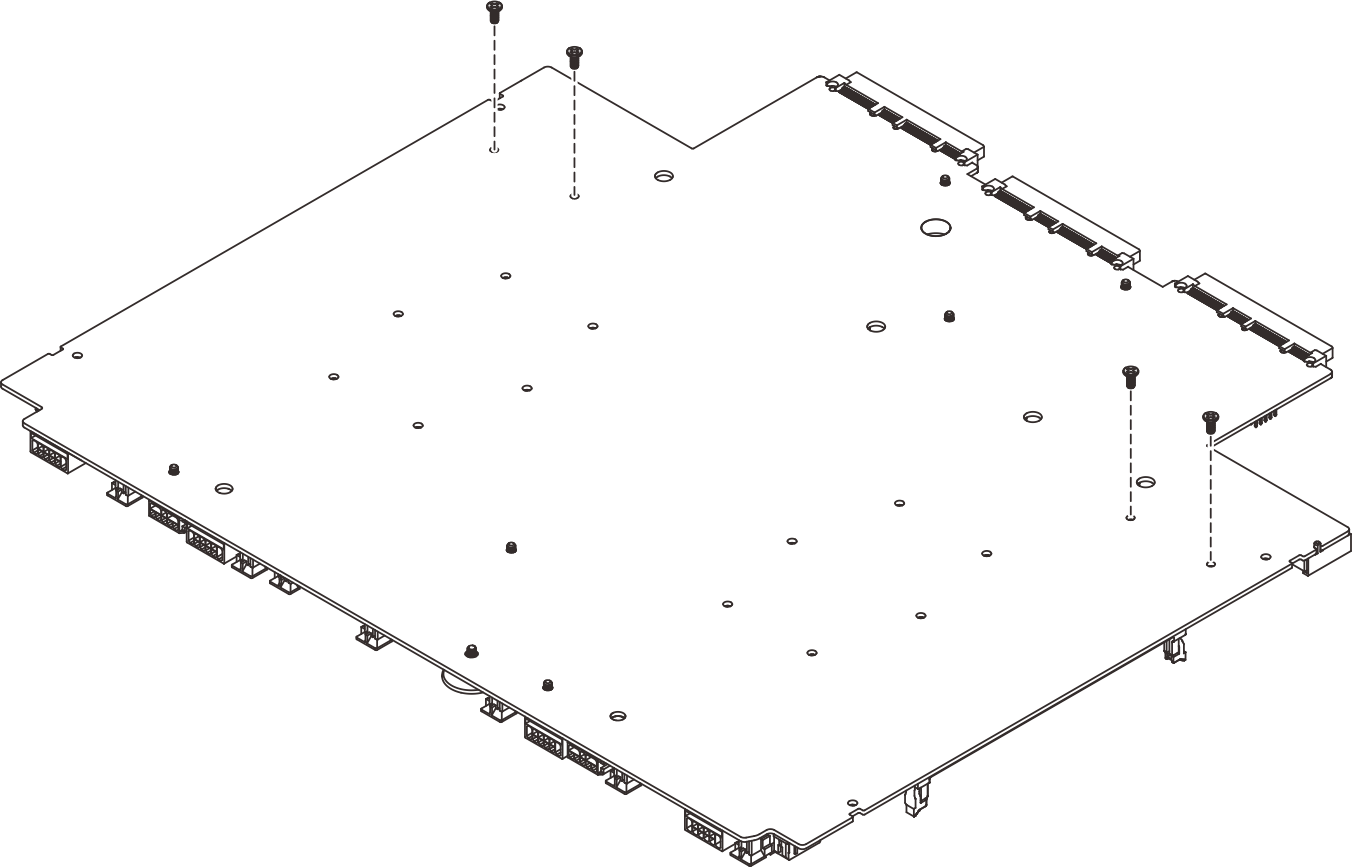

2 Figura 1. Smontaggio dell'assieme della scheda di sistema

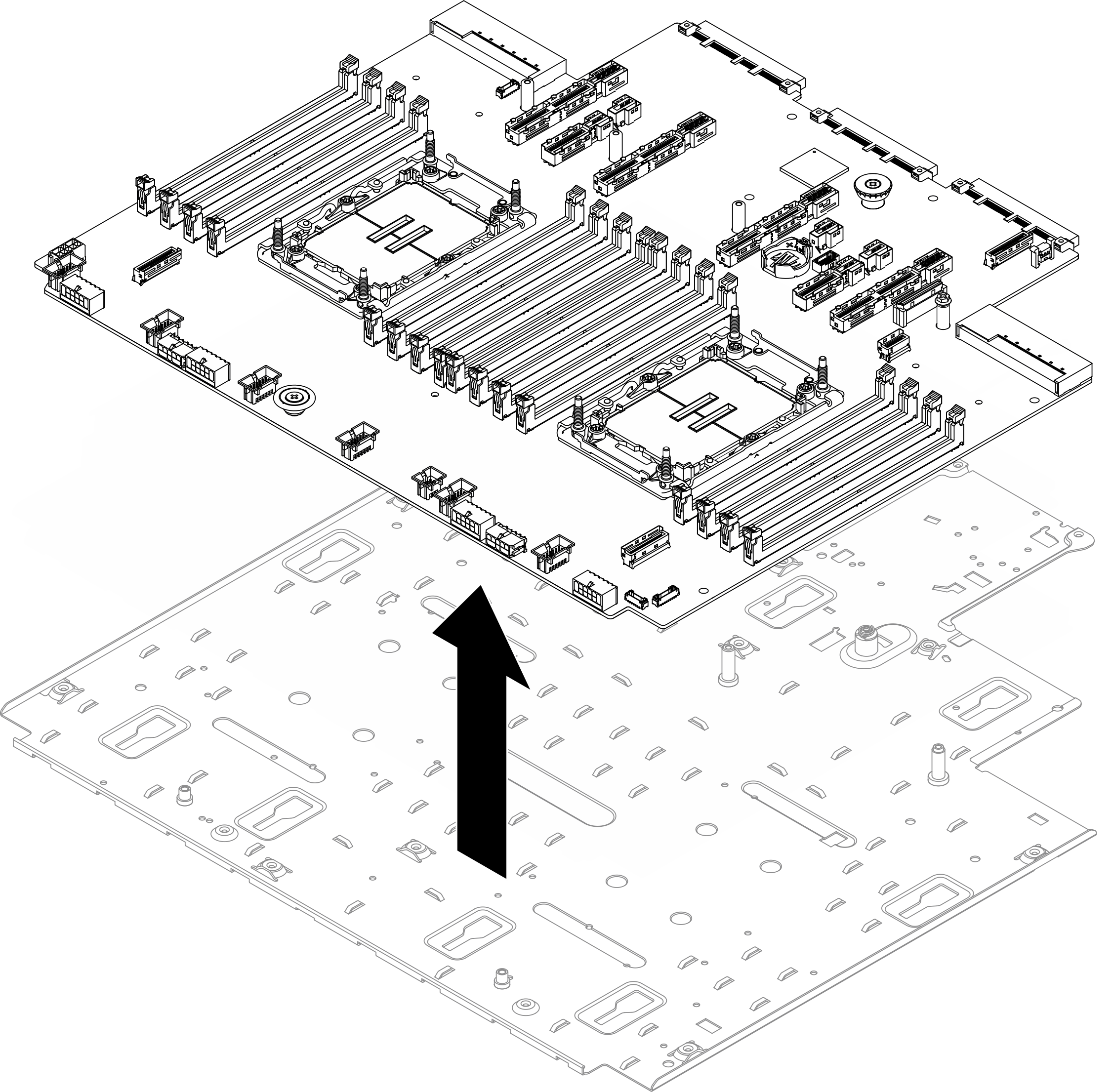

- Separare la scheda del processore dalla piastra di supporto in metallo.Figura 2. Separazione della scheda del processore
- Identificare la vite elencata di seguito e prestare attenzione alla quantità. Capovolgere la scheda del processore e rimuovere le viti per separare la piastra a freddo VR dalla scheda del processore.
Tabella 2. Informazioni sulle viti e sullo strumento Tipo di vite Quantità Tipo di strumento 1
4 Cacciavite a croce 2 Figura 3. Smontaggio delle piastre a freddo VR

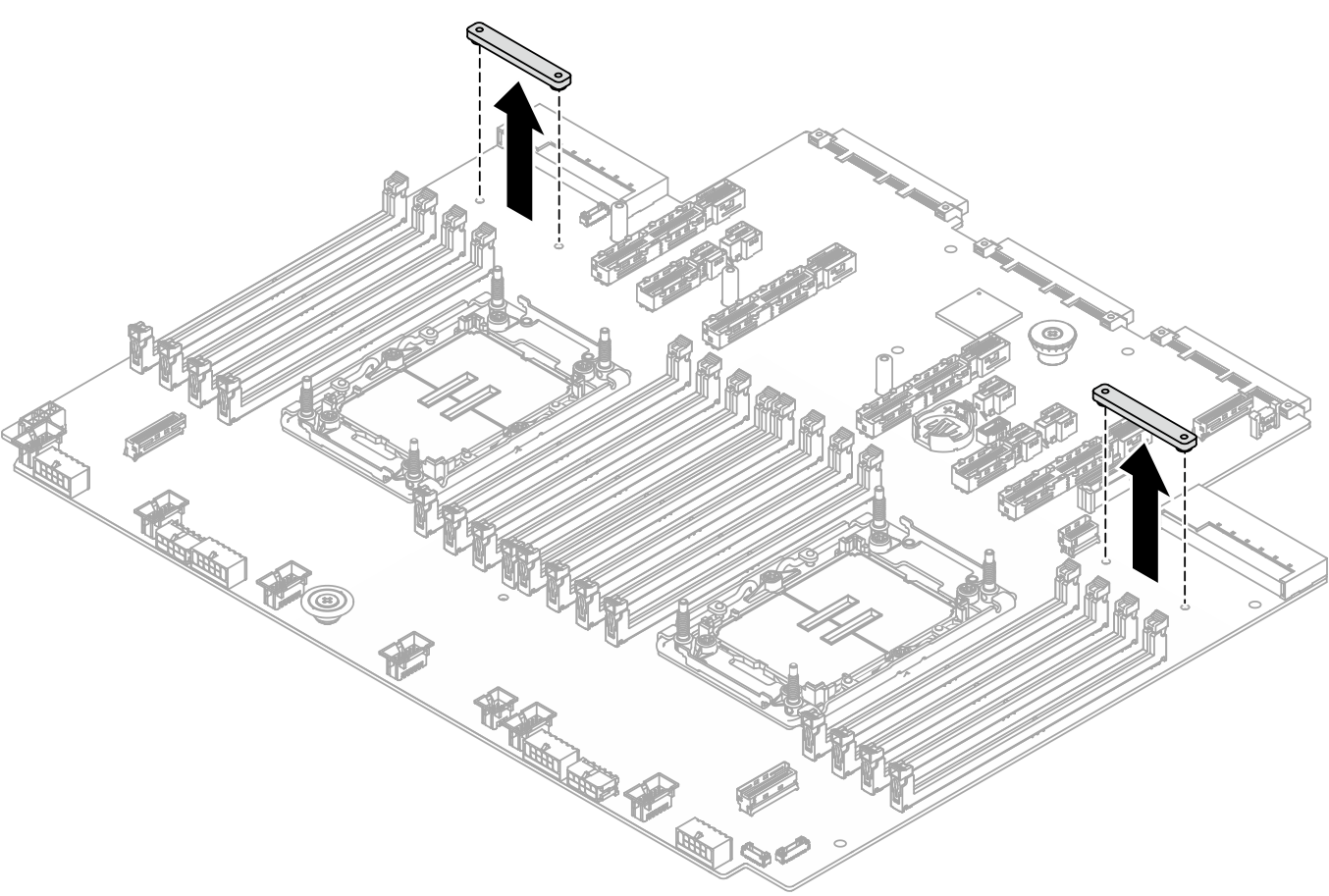

- Rimuovere entrambe le piastre a freddo VR 1 e 2 come illustrato di seguito.Figura 4. Smontaggio delle piastre a freddo VR
Dopo aver smontato l'assieme della scheda di sistema, riciclare le unità rispettando le normative locali.
