Compute Complex Neptune Core Module のシステム・ボード・アセンブリーの分解

リサイクルの前に Compute Complex Neptune Core Module のシステム・ボード・アセンブリーを分解するには、このセクションの説明に従ってください。

手順

1. 以下にリストされているねじを識別し、その数に注意してください。ねじを取り外し、保持用シート・メタルからプロセッサー・ボードを分離します。

   表 1. ねじと工具の情報

   ねじタイプ		数量	ツール・タイプ

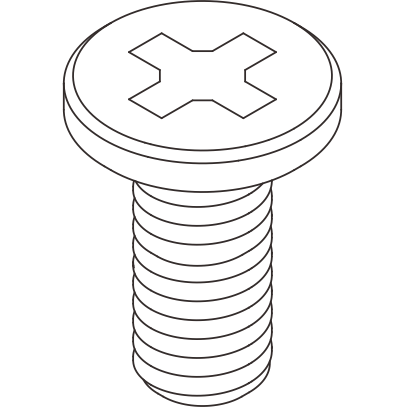

   1		4	#2 プラス・ドライバー

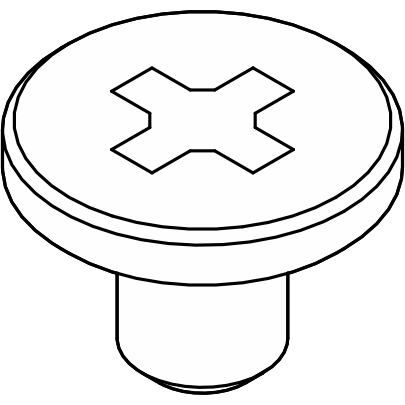

   2		1

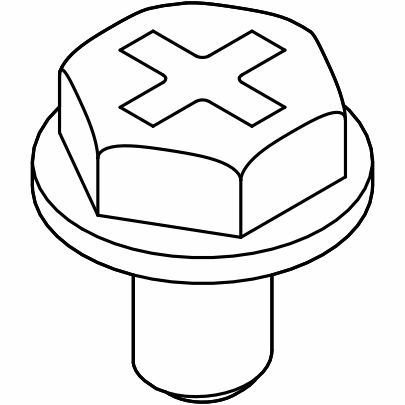

   3		1

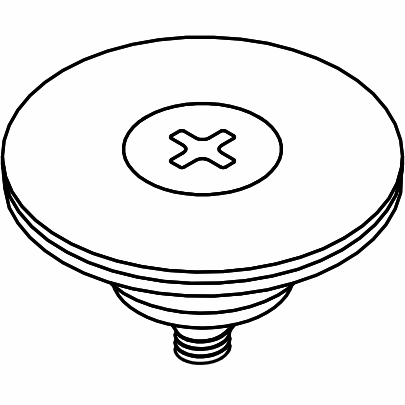

   4		1

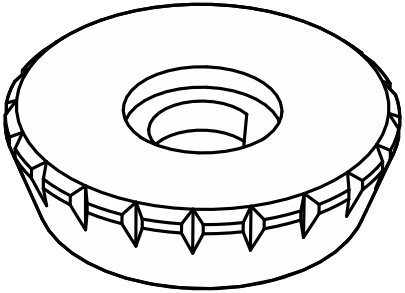

   5		2

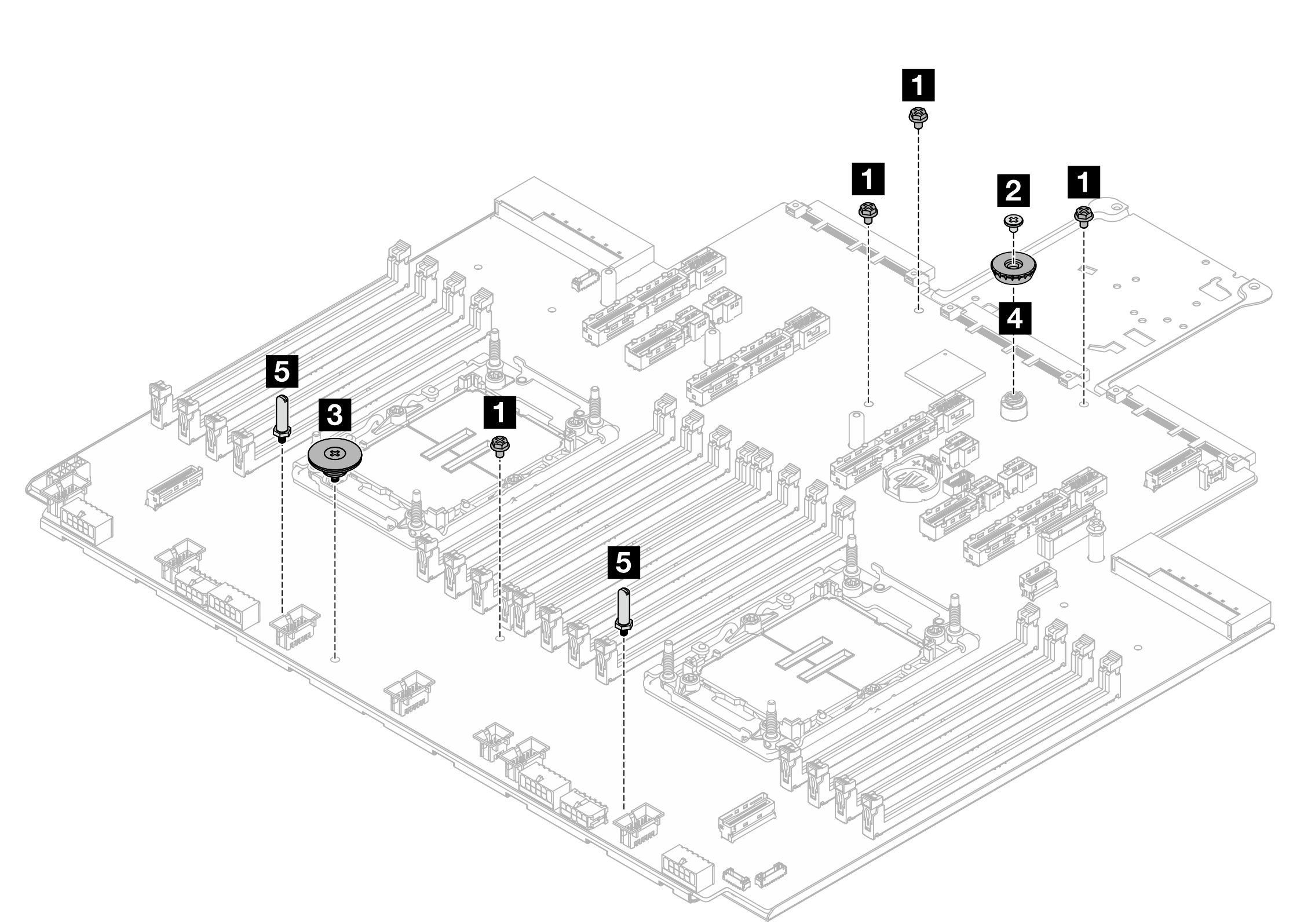

   図 1. システム・ボード・アセンブリーの分解




2. 保持用シート・メタルからプロセッサー・ボードを分離します。

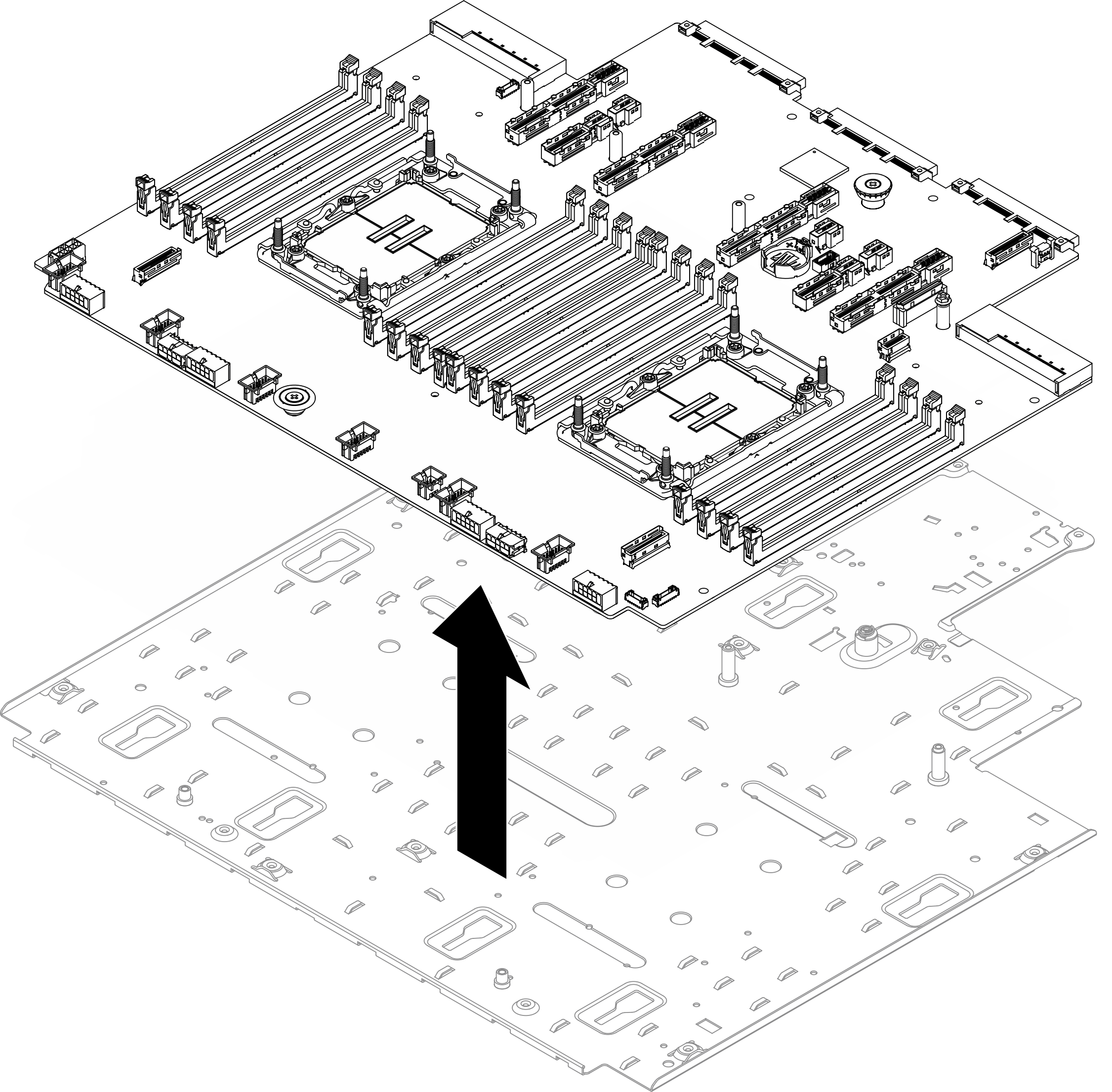

   図 2. プロセッサー・ボードの分離


3. 以下にリストされているねじを識別し、数量に注意してください。プロセッサー・ボードを上下逆さまに置き、ねじを取り外してプロセッサー・ボードから VR コールド・プレートを分離します。

   表 2. ねじと工具の情報

   ねじタイプ		数量	ツール・タイプ
   1		4	#2 プラス・ドライバー

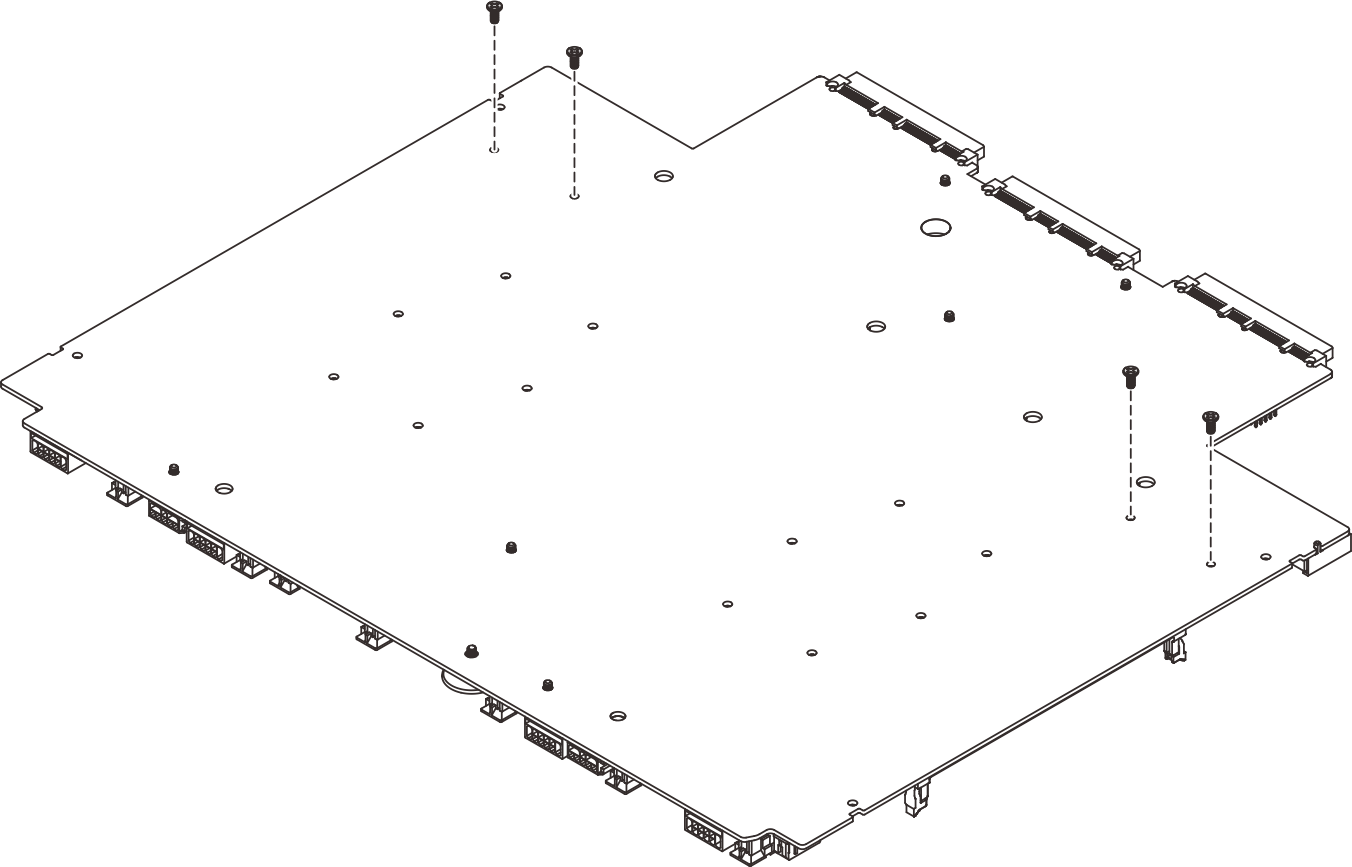

   図 3. VR コールド・プレートの分解




4. 両方の VR コールド・プレート 1 2 (下図を参照) を取り外します。

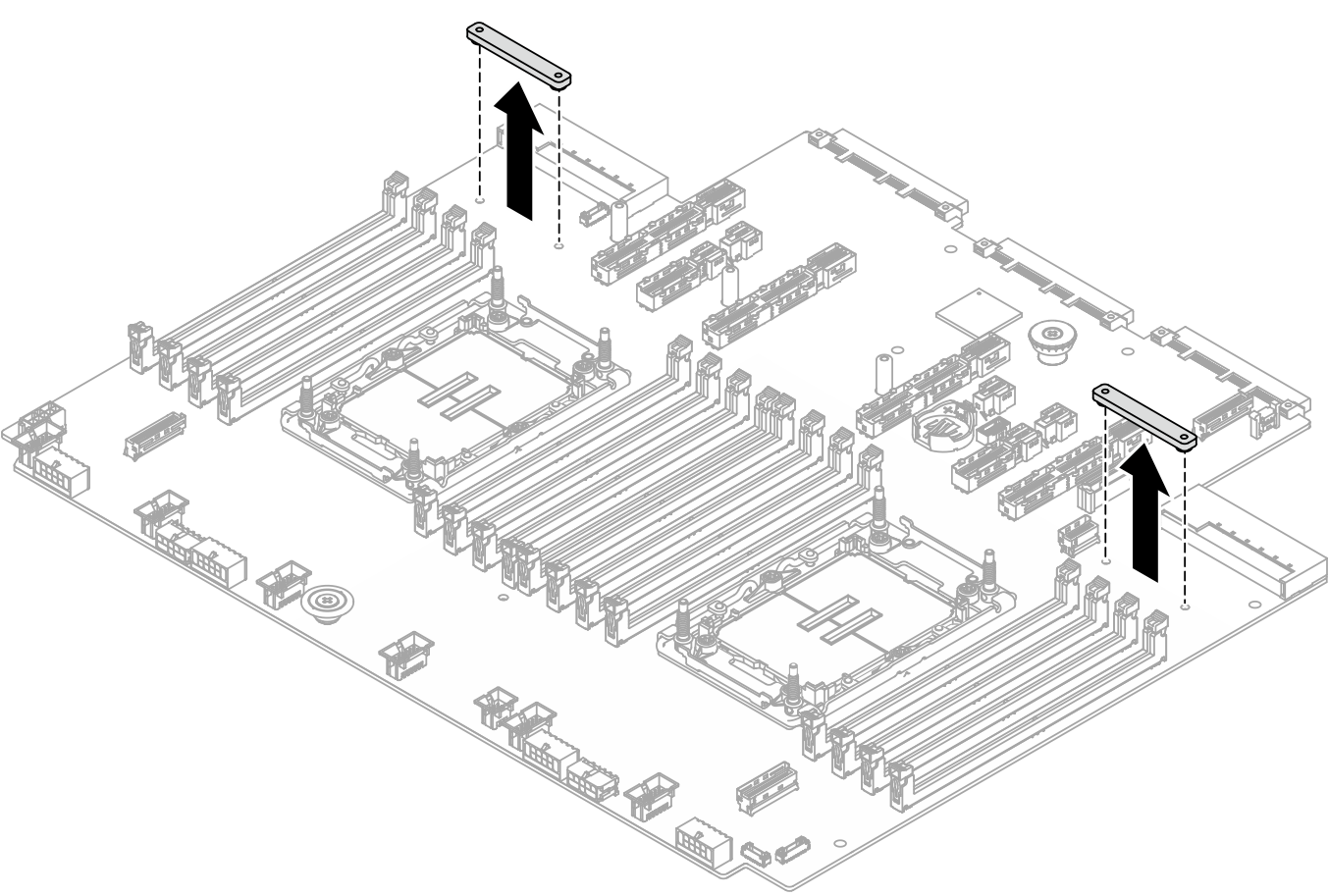

   図 4. VR コールド・プレートの分解
