リサイクルのためのシステム・ボード・アセンブリーの分解

リサイクルの前にシステム・ボード・アセンブリーを分解するには、このセクションの説明に従ってください。

手順

1. 以下にリストされているねじを識別し、その数に注意してください。ねじを取り外し、保持用シート・メタルからプロセッサー・ボードを分離します。

   表 1. ねじと工具の情報

   ねじタイプ		数量	ツール・タイプ
   1		8	PH2 ドライバー
   2		1
   3		1
   4		1

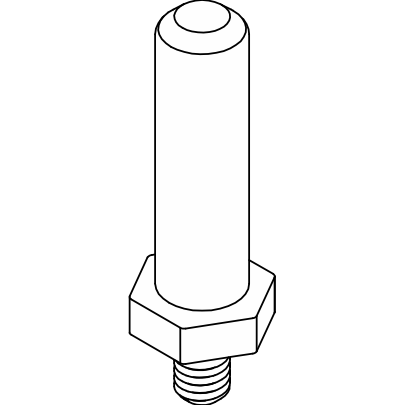

   5		2	マイナス・ドライバー

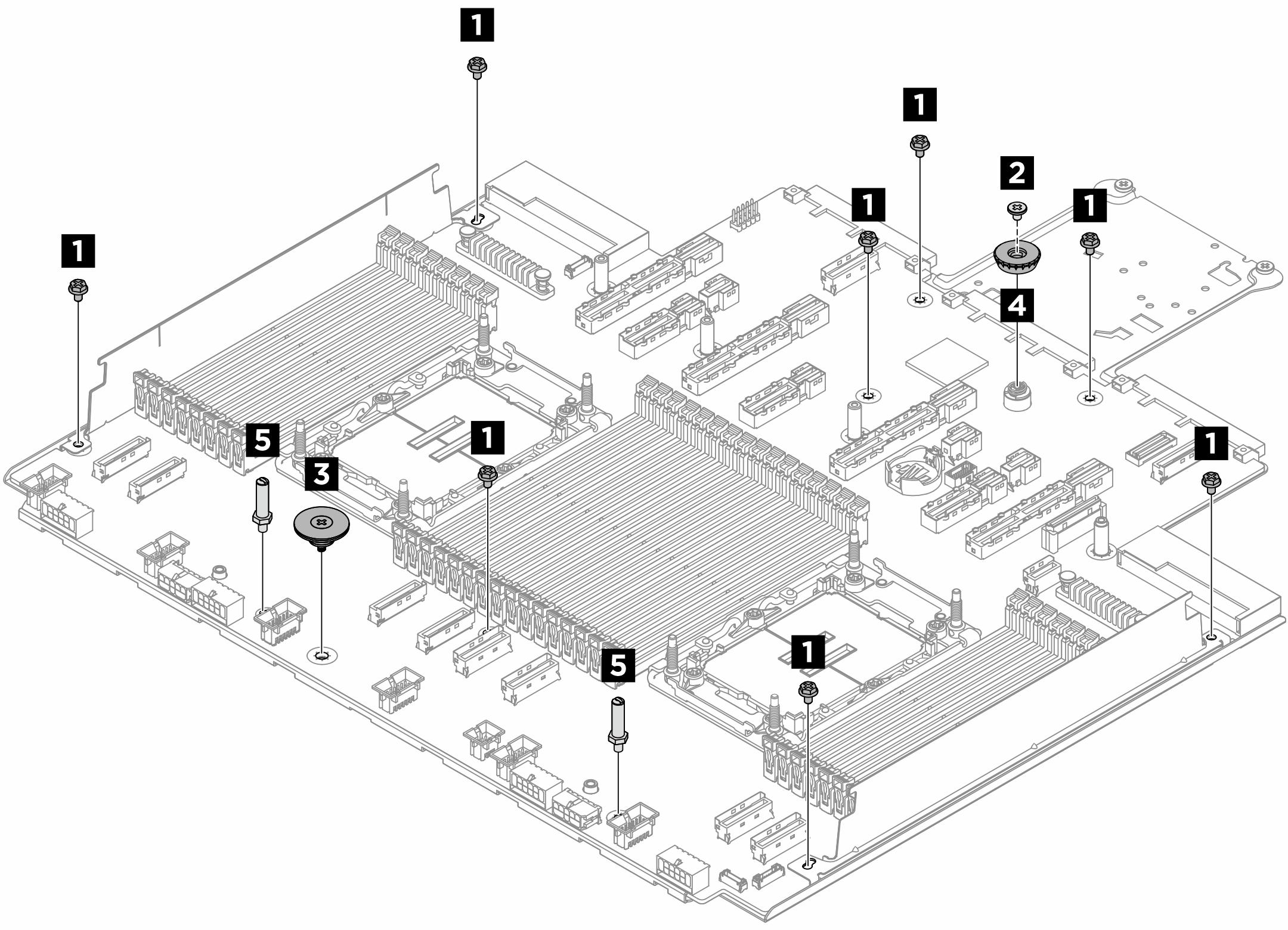

   図 1. システム・ボード・アセンブリーの分解

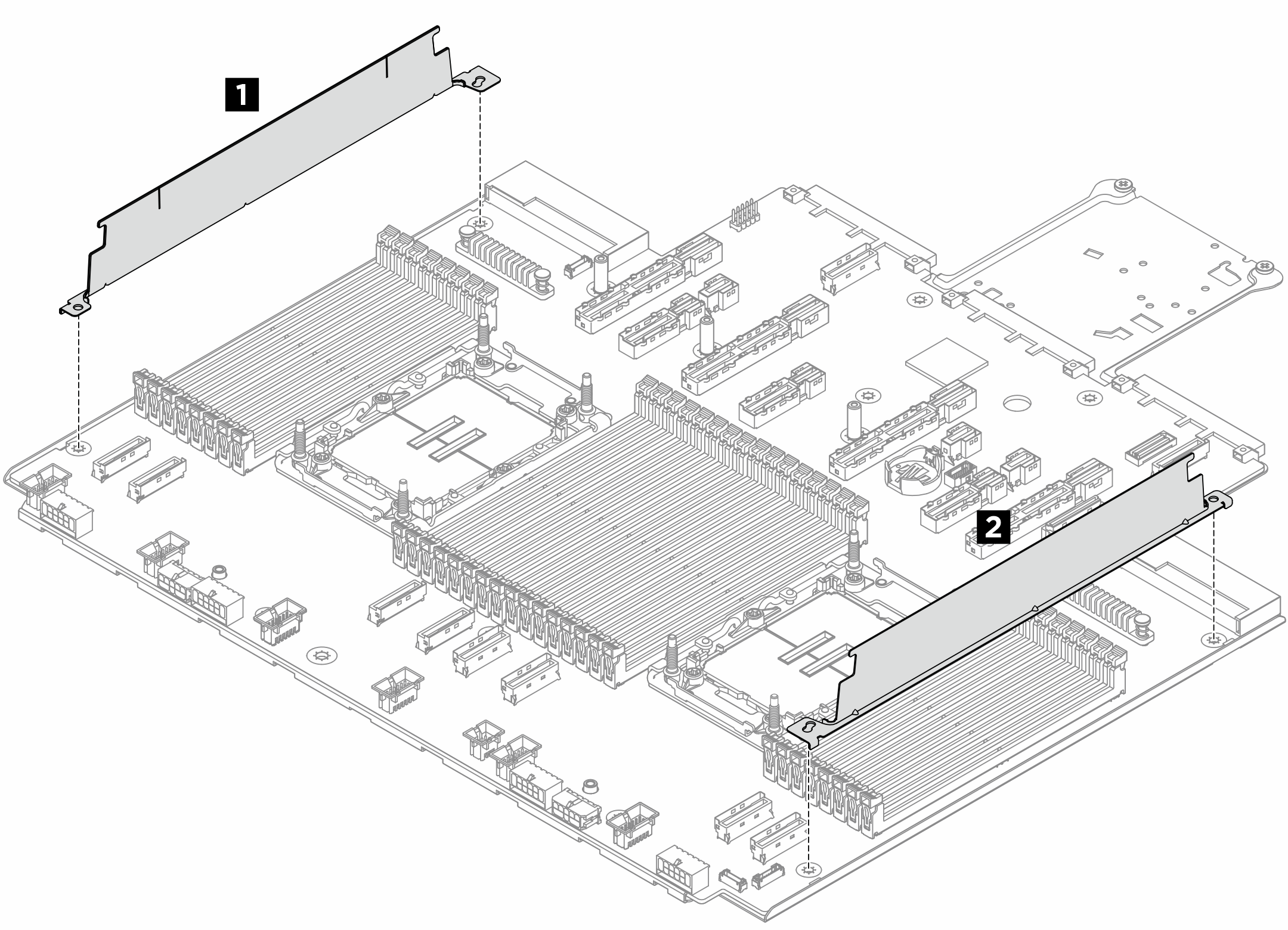

2. 以下の図にように、両方のケーブル壁面 1 2 を取り外します。
   図 2. ケーブル壁面の取り外し

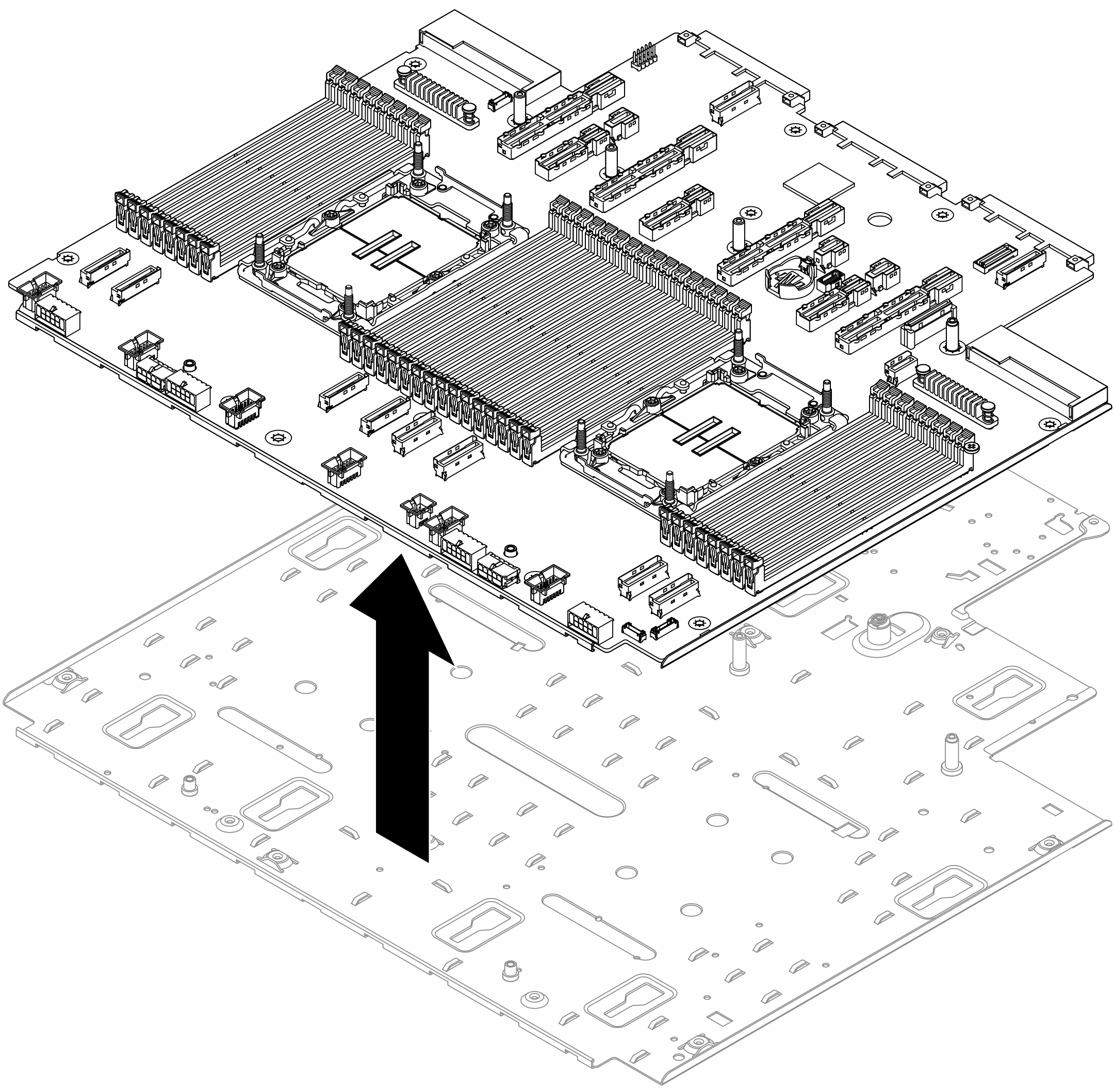

3. 保持用シート・メタルからプロセッサー・ボードを分離します。
   図 3. プロセッサー・ボードの分離
