Démontage du bloc carte mère en vue du recyclage

Suivez les instructions de cette section pour démonter le bloc carte mère avant le recyclage.

Avant de démonter le bloc carte mère :

  1. Retirez le bloc carte mère du serveur, puis retirez la carte d'E-S système. Pour plus d'informations, voir Remplacement d’un bloc carte mère (technicien qualifié uniquement).

  2. Pour garantir le respect des réglementations, consultez les réglementations locales en matière d’environnement, des déchets ou de mise au rebut.

Procédure

  1. Repérez les vis énumérées ci-dessous et notez bien leur quantité. Retirez les vis pour séparer la carte du processeur de la tôle de support en métal.

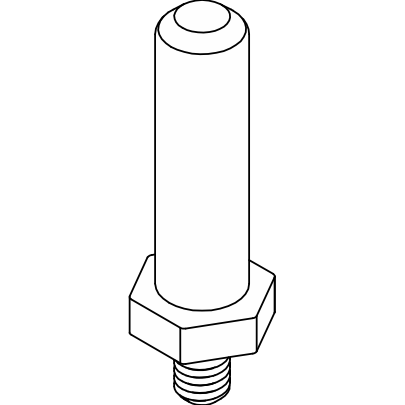

    Tableau 1. Informations sur les vis et outils
    Type de visQuantitéType d’outil
    18Tournevis PH2
    21
    31
    41
    52Tournevis plat

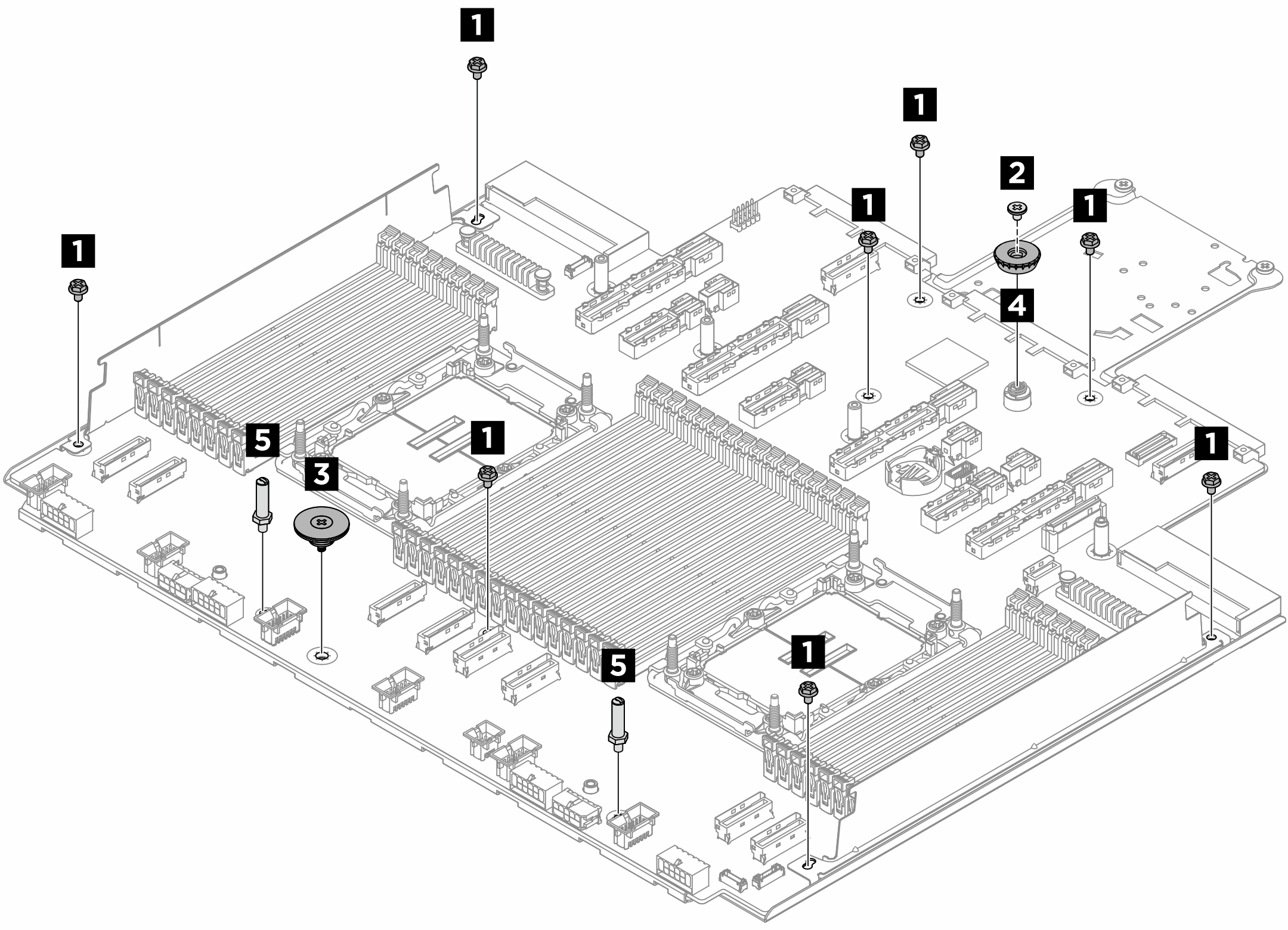

    Figure 1. Démontage du bloc carte mère

    Loosening system board assembly screws

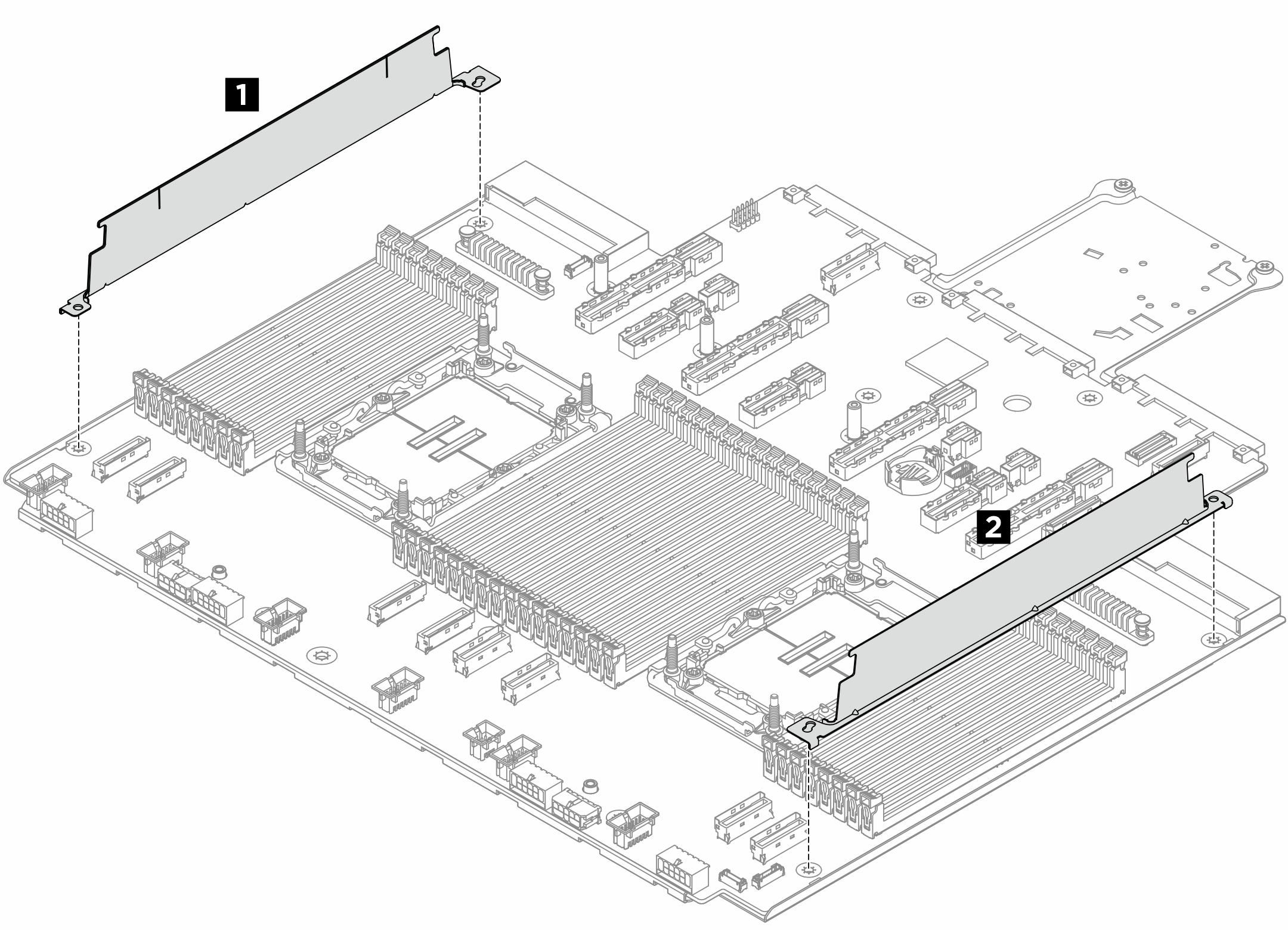

  2. Retirez les deux supports de câble 1 2, comme l’indique l’illustration ci-dessous.
    Figure 2. Retrait des supports de câbles

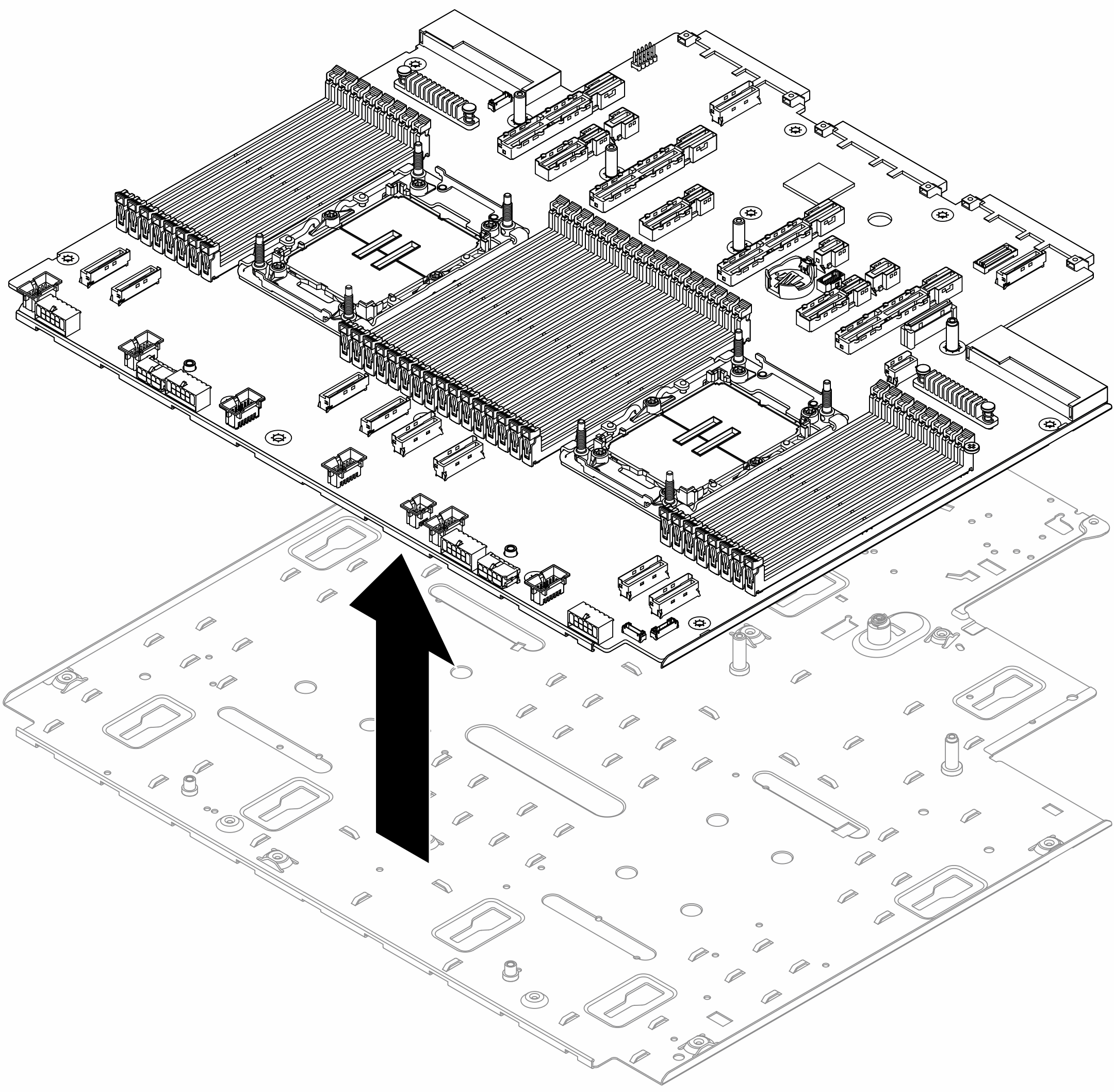

  3. Séparez la carte du processeur de la tôle de support en métal.
    Figure 3. Séparation de la carte du processeur

Une fois le bloc carte mère démonté, recyclez les unités, conformément aux réglementations locales.
