Desmontar o conjunto de placa-mãe para reciclagem

Siga as instruções nesta seção para desmontar o conjunto de placa-mãe antes de reciclar.

Antes de desmontar o conjunto de placa-mãe:

  1. Remova o conjunto da placa-mãe do servidor e remova a placa de E/S do sistema. Consulte Substituição do conjunto de placa-mãe (apenas técnico treinado).

  2. Consulte as regulamentações ambientais locais de lixo ou de descarte para garantir a conformidade.

Procedimento

  1. Identifique os parafusos listados abaixo e preste atenção na sua quantidade. Remova os parafusos para separar a placa do processador da chapa metálica de suporte.
    Tabela 1. Informações sobre parafusos e ferramentas
    Tipo de parafusoQuantidadeTipo de ferramenta
    18Chave de fenda PH2
    21
    31
    41
    52Chave de fenda comum

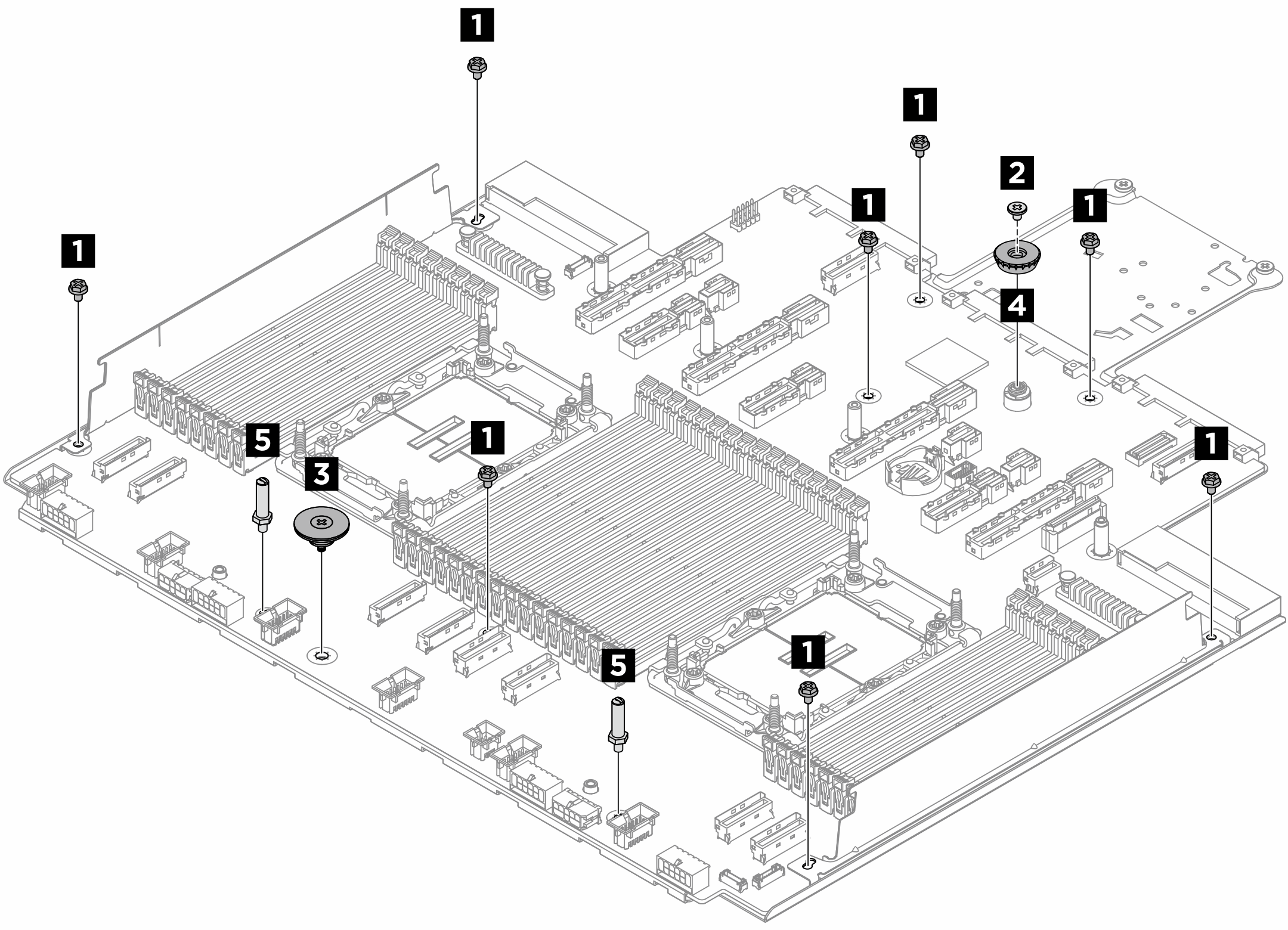

    Figura 1. Desmontando o conjunto de placa-mãe

    Loosening system board assembly screws

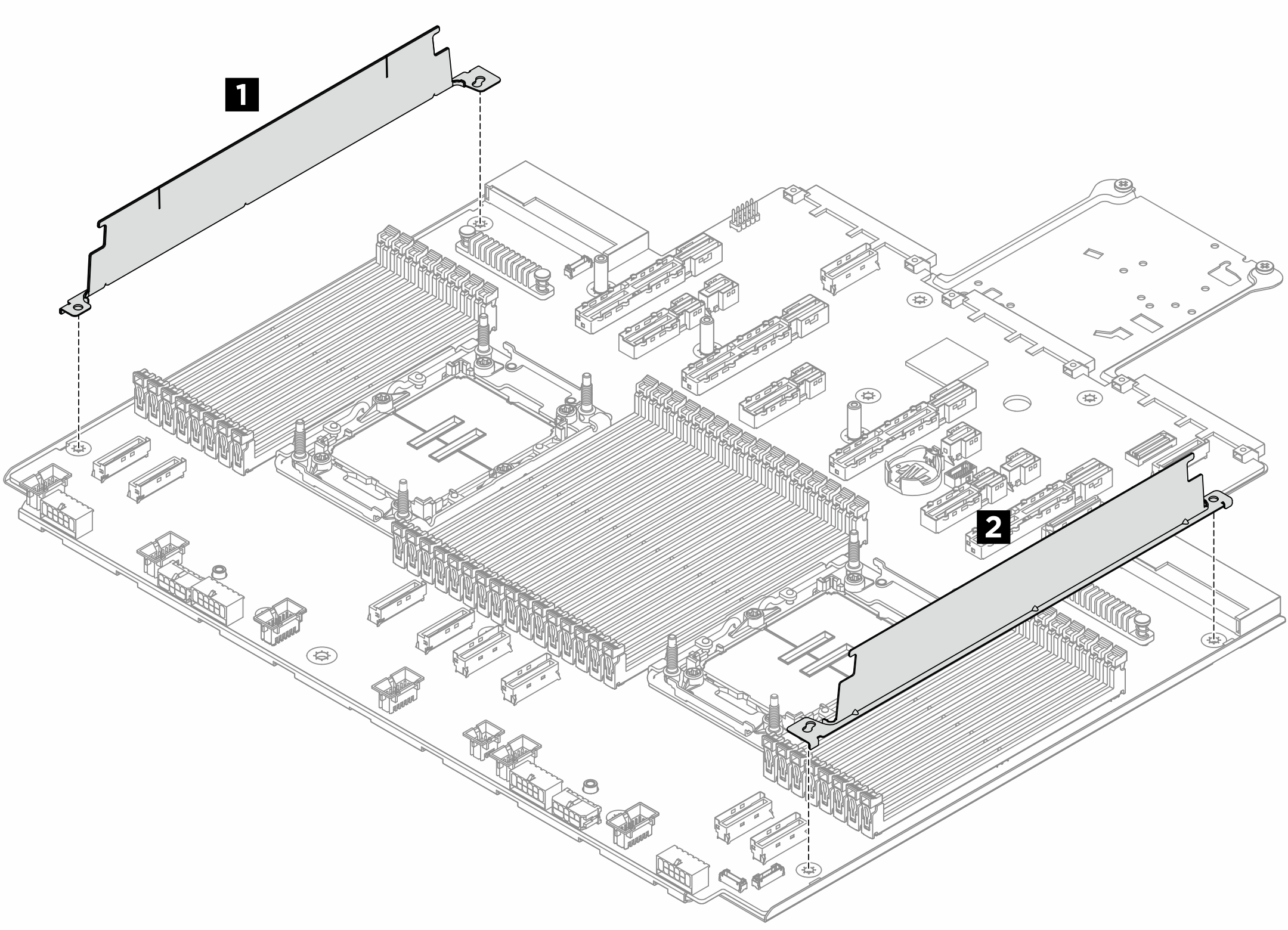

  2. Remova as duas paredes de cabos 1 2 conforme ilustrado abaixo.
    Figura 2. Removendo as paredes de cabos

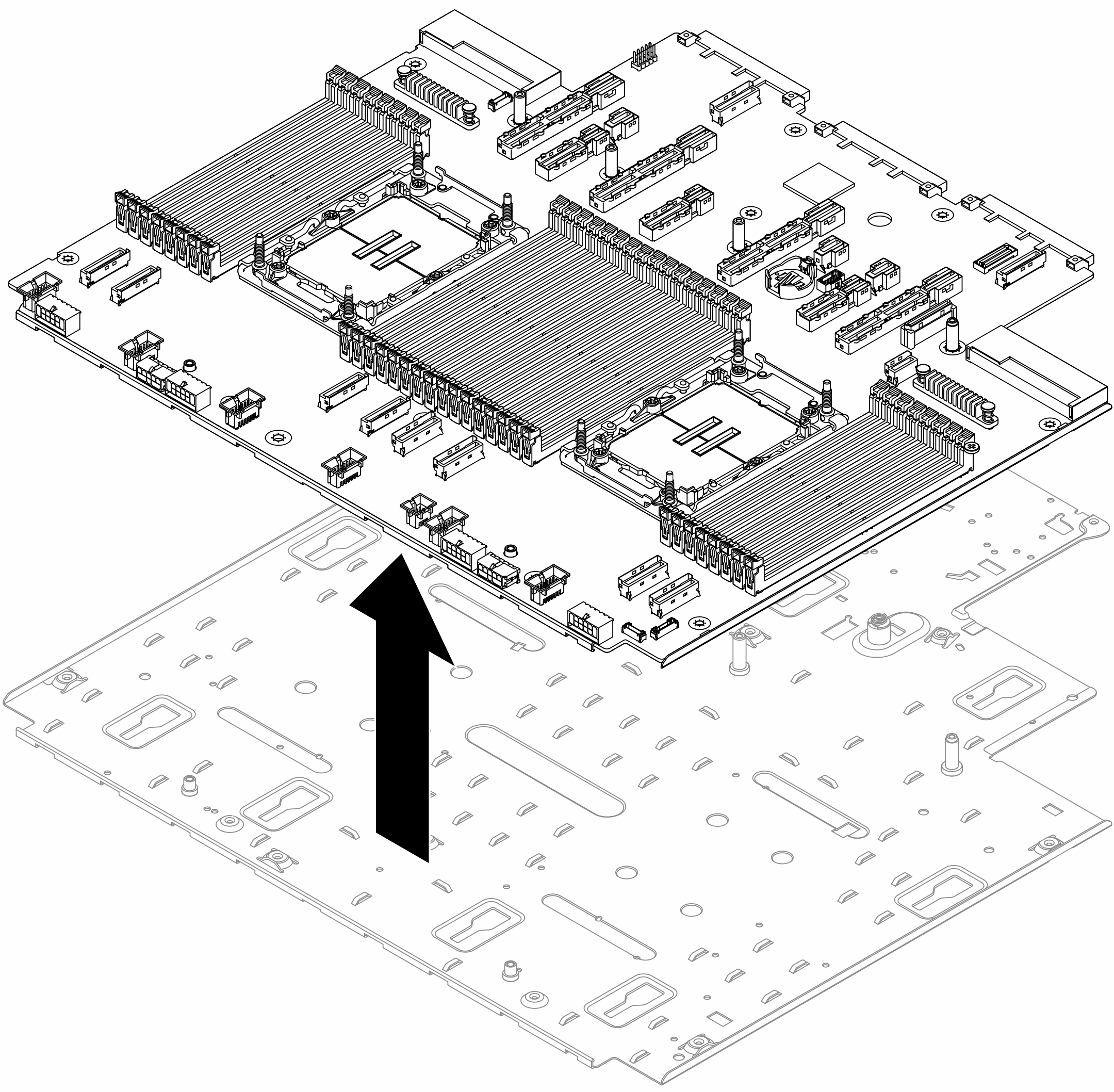

  3. Separe a placa do processador da chapa metálica de suporte.
    Figura 3. Separando a placa do processador

Depois de desmontar o conjunto de placa-mãe, recicle as unidades em conformidade com as regulamentações locais.
