M.2-Rückwandplatine installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die M.2-Rückwandplatine zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Firmware‑ und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder Treiber aktualisieren.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Installieren Sie die M.2-Rückwandplatine.
    M.2-Rückwandplatine an der Luftführung

    1. Installieren Sie die M.2-Rückwandplatine an der Luftführung.

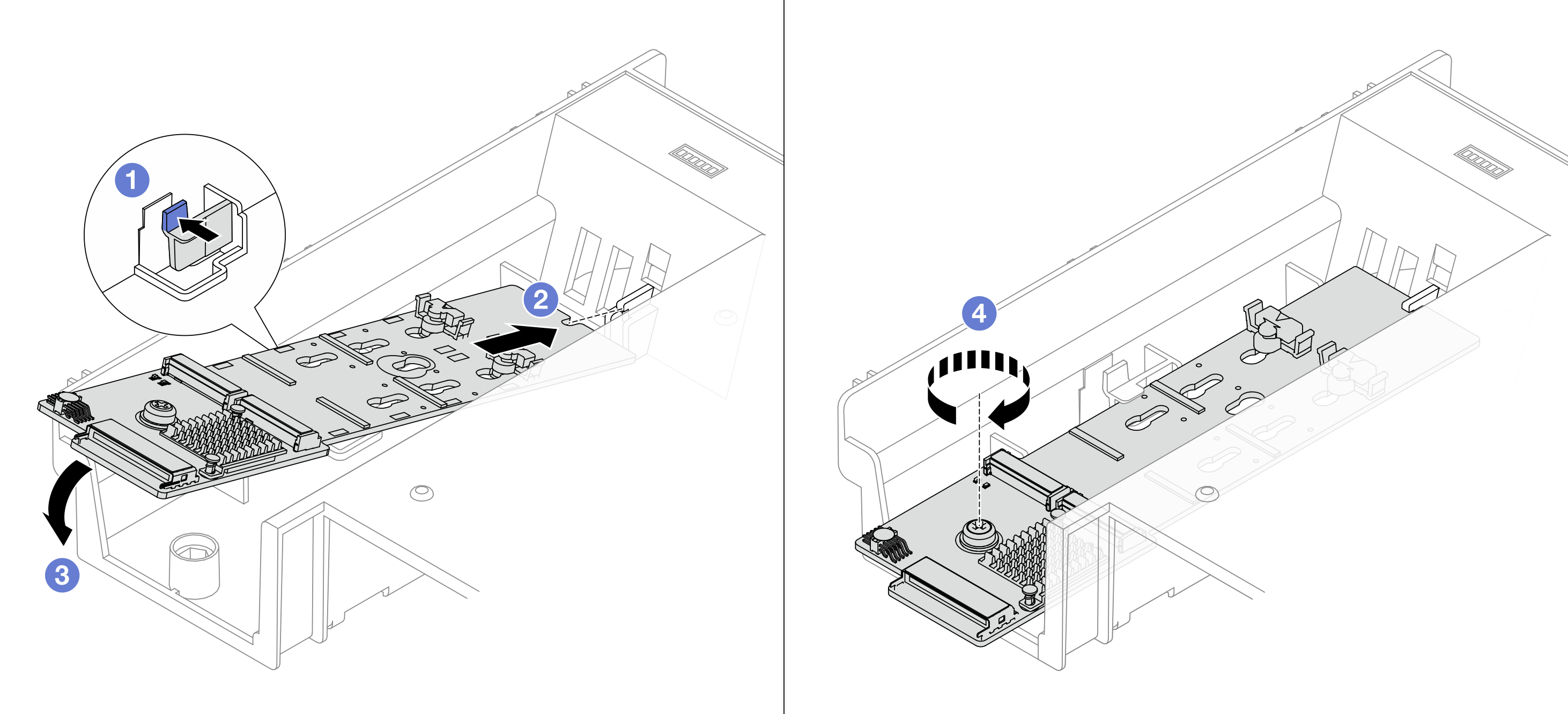

      Abbildung 1. Installieren der M.2-Rückwandplatine an der Luftführung
      Installing the M.2 backplane on the air baffle

      1. Drücken Sie die Halteklammer an der Luftführung.

      2. Richten Sie das Führungsloch an der M.2-Rückwandplatine mit dem Führungsstift an der Luftführung aus. Setzen Sie anschließend die Rückwandplatine in die Luftführung ein.

      3. Drehen Sie die M.2-Rückwandplatine vollständig nach unten.

      4. Ziehen Sie die Schraube fest, um die M.2-Rückwandplatine zu befestigen.

    2. Installieren Sie das M.2-Laufwerk an der M.2-Rückwandplatine. Siehe M.2-Laufwerk installieren.

    M.2-Rückwandplatine an der mittleren Laufwerkhalterung
    1. Installieren Sie die M.2-Rückwandplatine an der mittleren Laufwerkhalterung.
      Abbildung 2. Installieren der M.2-Rückwandplatine an der mittleren Laufwerkhalterung
      Installing the M.2 backplane on the middle drive cage

      1. Richten Sie die Führungsbohrung an der M.2-Rückwandplatine am Stift an der Laufwerkhalterung aus. Setzen Sie anschließend die Rückwandplatine in die Laufwerkhalterung ein.

      2. Bringen Sie die Schraube in der Mitte der M.2-Rückwandplatine an.

      3. Ziehen Sie die Schraube am Ende der M.2-Rückwandplatine fest.

    2. Installieren Sie das M.2-Laufwerk an der M.2-Rückwandplatine. Siehe M.2-Laufwerk installieren.

    3. Schließen Sie den Griff für die Laufwerkhalterung.

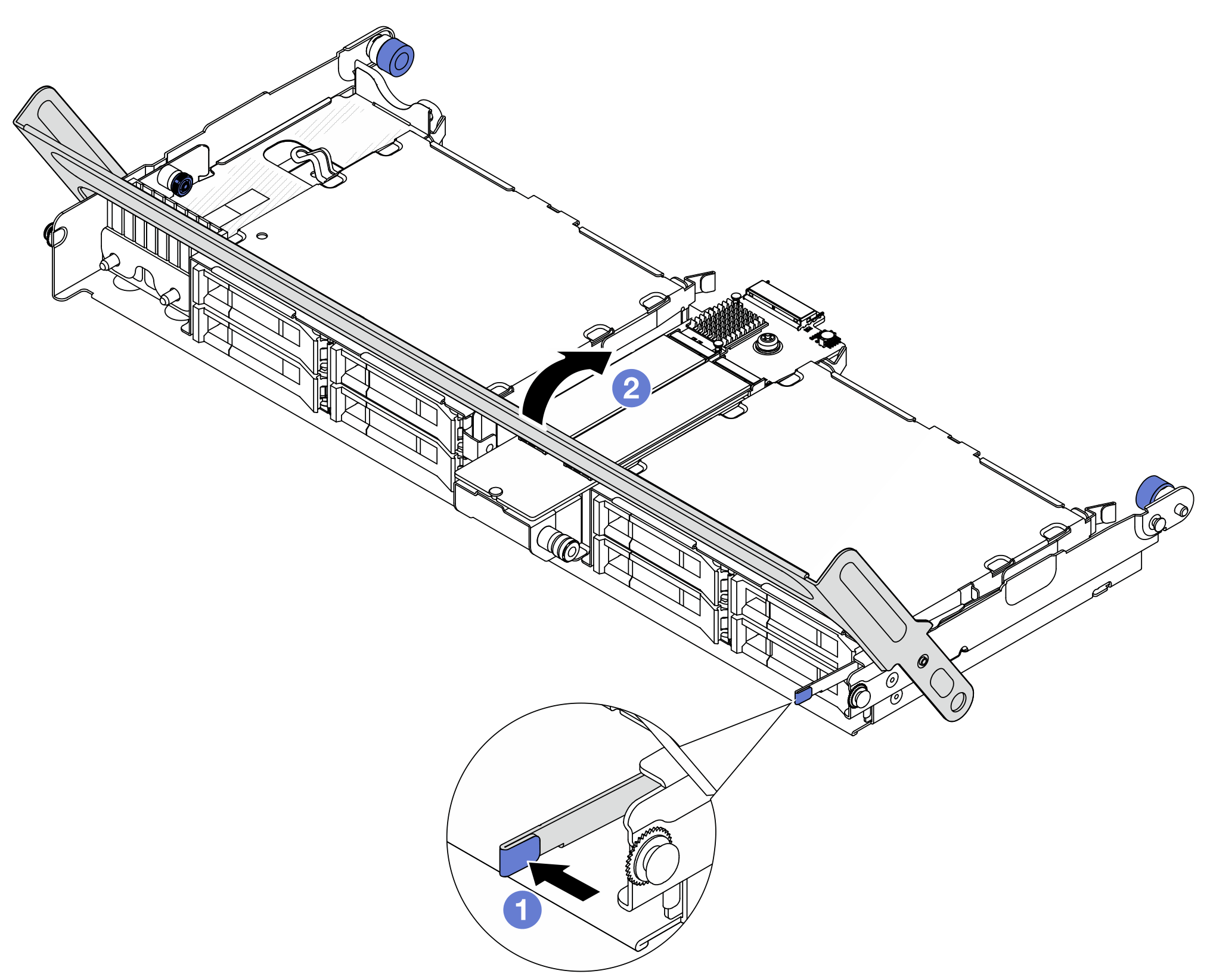

      Abbildung 3. Schließen des Griffs der mittleren Laufwerkhalterung
      Closing the handle of the middle drive cage

      1. Drücken Sie die Verriegelung wie dargestellt.

      2. Schließen Sie den Griff.

  3. Schließen Sie das Kabel an der M.2-Rückwandplatine und an der Prozessorplatine an. Weitere Informationen finden Sie unter Interne Kabelführung.
    Abbildung 4. Verbinden des M.2-Kabels

    1. Schließen Sie das M.2-Kabel an die M.2-Rückwandplatine an.
    2. Drehen Sie die Verriegelung am Kabel wie dargestellt. Drücken Sie die Verriegelung nach unten, bis sie einrastet.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
