M.2 バックプレーンの取り付け

M.2 バックプレーンを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. M.2 バックプレーンを取り付けます。
    エアー・バッフルの M.2 バックプレーン
    1. エアー・バッフルに M.2 バックプレーンを取り付けます。

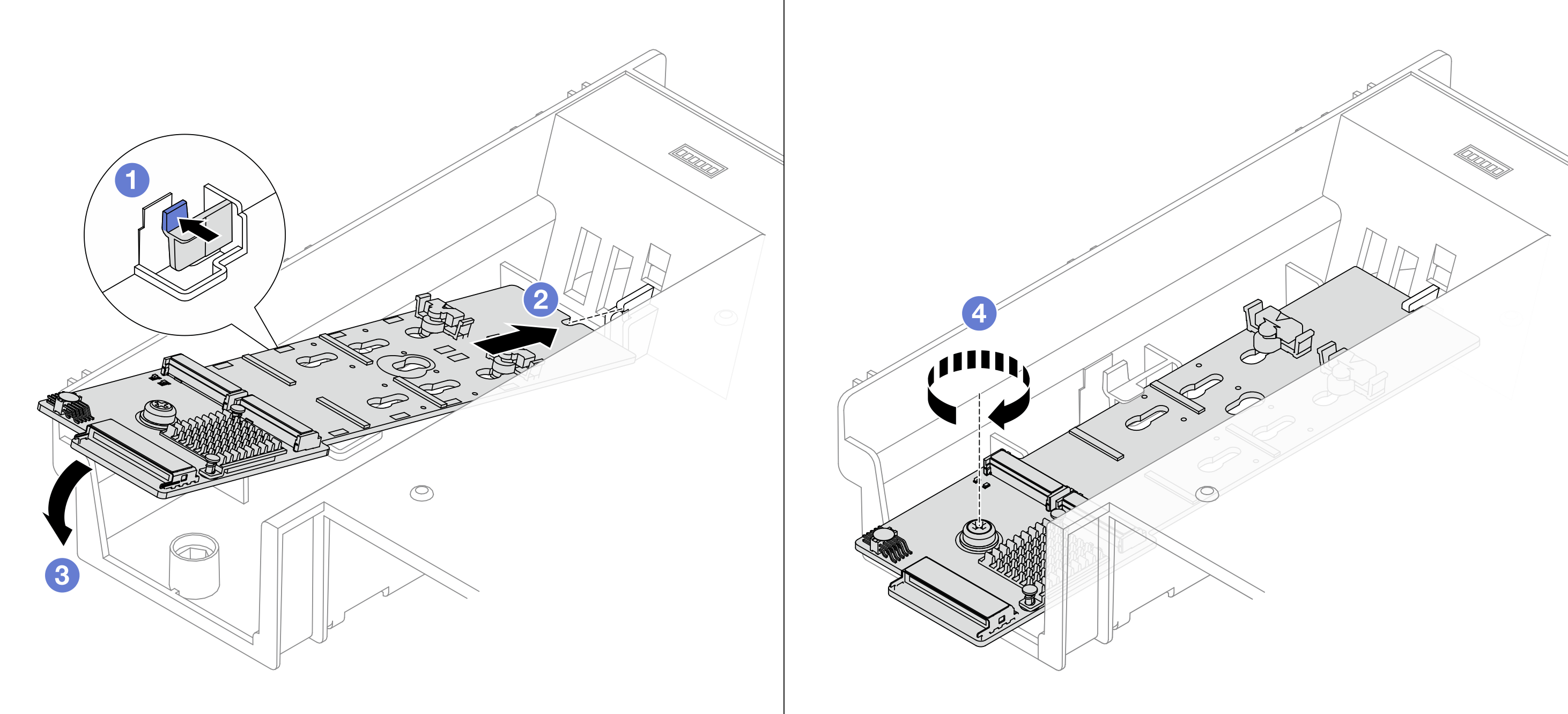

      図 1. M.2 バックプレーンのエアー・バッフルへの取り付け
      Installing the M.2 backplane on the air baffle
      1. エアー・バッフルの保持クリップを押します。

      2. M.2 バックプレーンのガイド・ホールをエアー・バッフルのガイド・ピンに合わせ、バックプレーンをエアー・バッフルに挿入します。

      3. 所定の位置に納まるまで、M.2 バックプレーンを下に回転させます。

      4. ねじを締めて M.2 バックプレーンを固定します。

    2. M.2 ドライブを M.2 バックプレーンに取り付けます。M.2 ドライブの取り付けを参照してください。

    中央ドライブ・ケージに M.2 バックプレーンを取り付ける
    1. 中央ドライブ・ケージに M.2 バックプレーンを取り付けます。

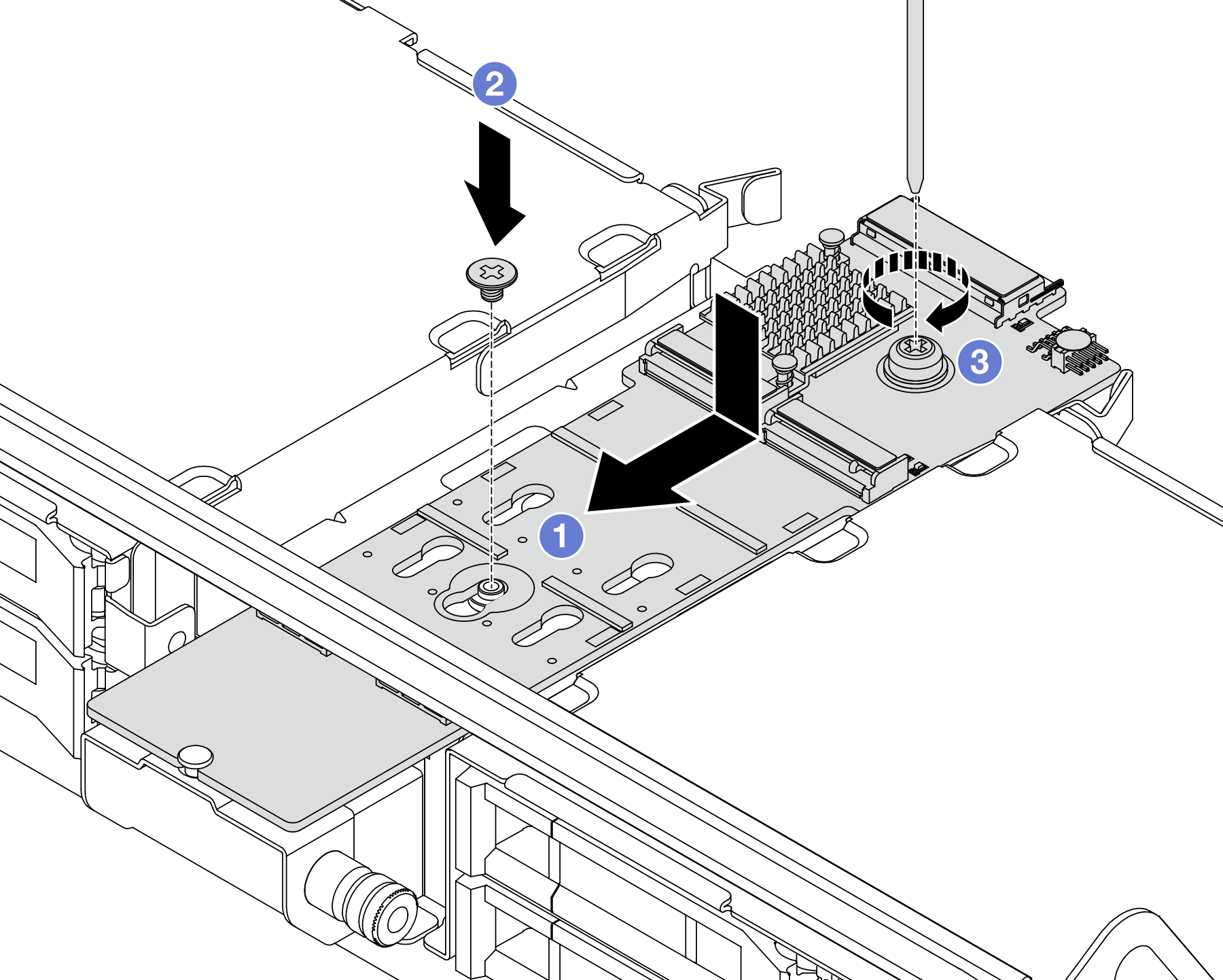

      図 2. 中央ドライブ・ケージへの M.2 バックプレーンの取り付け
      Installing the M.2 backplane on the middle drive cage
      1. M.2 バックプレーンのガイド穴をドライブ・ケージのピンに合わせ、ドライブ・ケージにバックプレーンを挿入します。

      2. M.2 バックプレーンの中央のねじを取り付けます。

      3. M.2 バックプレーンの端のねじを締めます。

    2. M.2 ドライブを M.2 バックプレーンに取り付けます。M.2 ドライブの取り付けを参照してください。

    3. ドライブ・ケージ・ハンドルを閉じます。

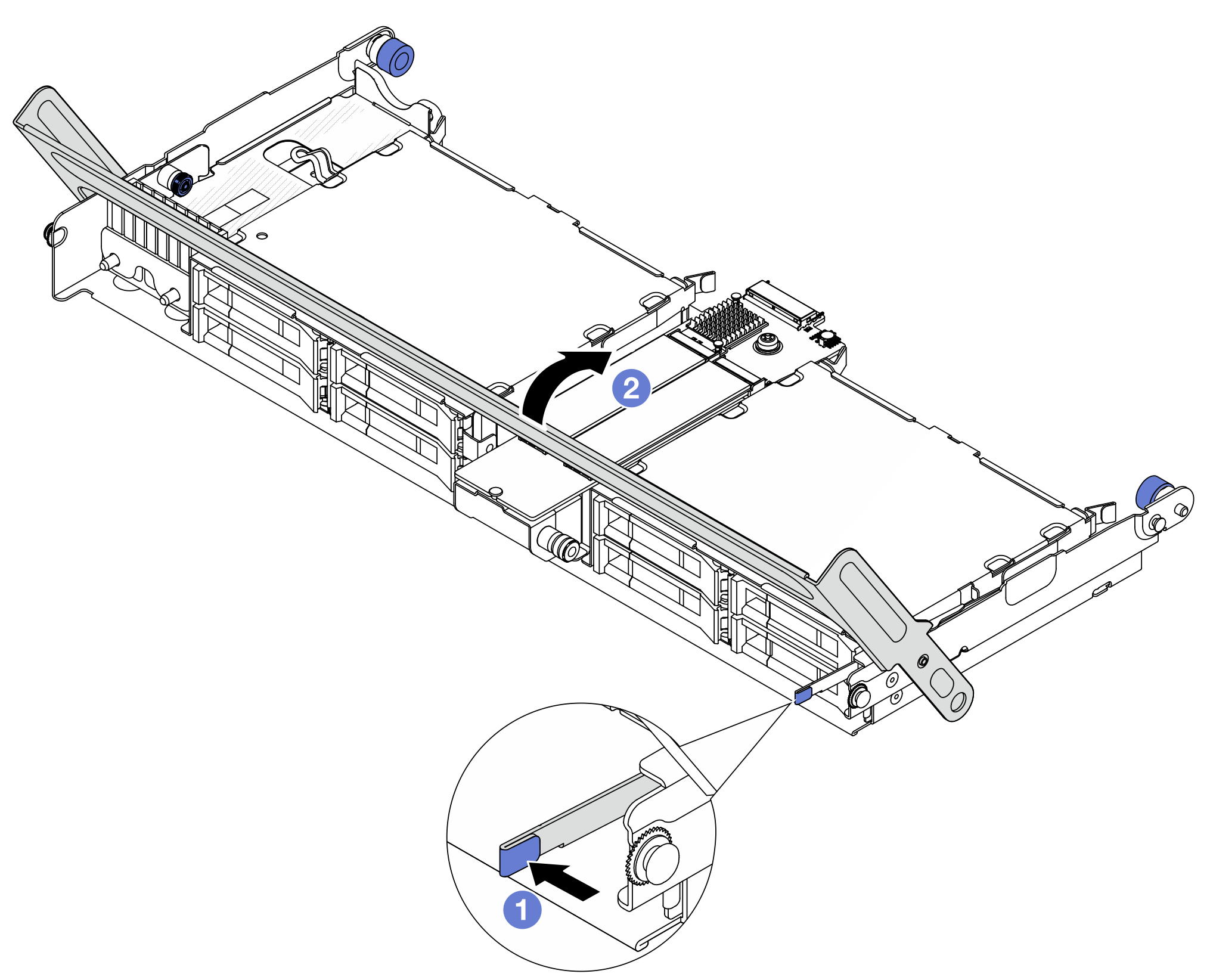

      図 3. 中央ドライブ・ケージのハンドルを閉じる
      Closing the handle of the middle drive cage

      1. 図に示されているようにラッチを押します。

      2. ハンドルを閉じます。

  3. ケーブルを M.2 バックプレーンおよびプロセッサー・ボードに接続します。内部ケーブルの配線を参照してください。
    図 4. M.2 ケーブルの接続

    1. M.2 ケーブルを M.2 バックプレーンに接続します。
    2. 図のようにケーブルのラッチを回転させ、カチッと音を立てて所定の位置にはまるまで、ラッチを押し下げます。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
