M.2 ドライブの取り外し

このセクションの手順に従って、M.2 ドライブを取り外します。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
  2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
  3. M.2 バックプレーンから M.2 ドライブを取り外します。

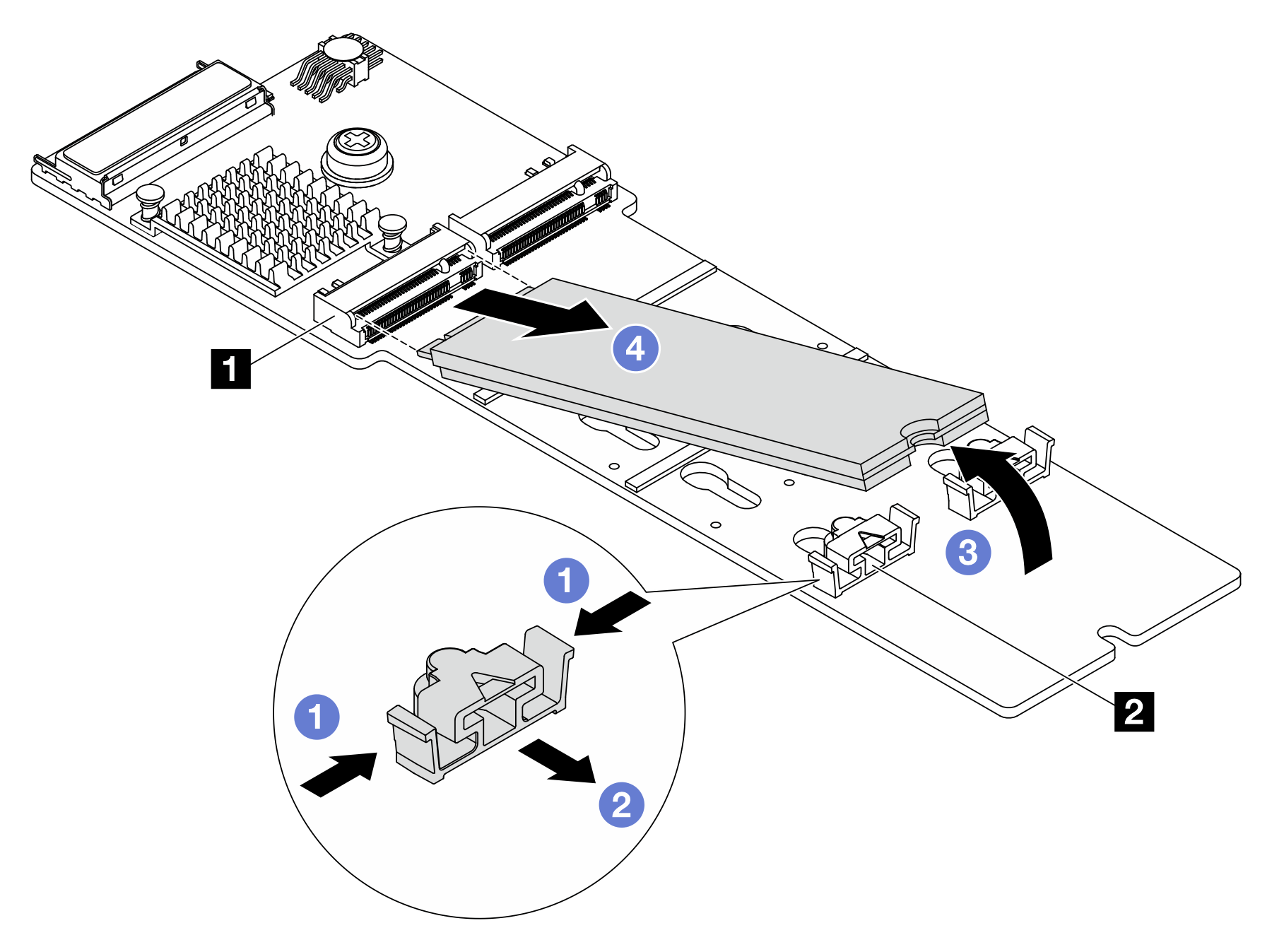

    図 1. M.2 ドライブの取り外し
    Removing the M.2 drive from the M.2 backplane

    1. 保持器具 2 の両側を押します。
    2. 保持器具を後方にスライドさせて、M.2 ドライブを M.2 バックプレーンから緩めます。
    3. M.2 ドライブを M.2 バックプレーンから離す方向に回転させます。
    4. M.2 ドライブを約 30 度の角度でコネクター 1 から引き離します。

完了したら

  1. 新規 M.2 ドライブを取り付けます。M.2 ドライブの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
