Rimozione di un'unità M.2

Seguire le istruzioni riportate in questa sezione per rimuovere un'unità M.2.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
  3. Rimuovere l'unità M.2 dal backplane M.2.

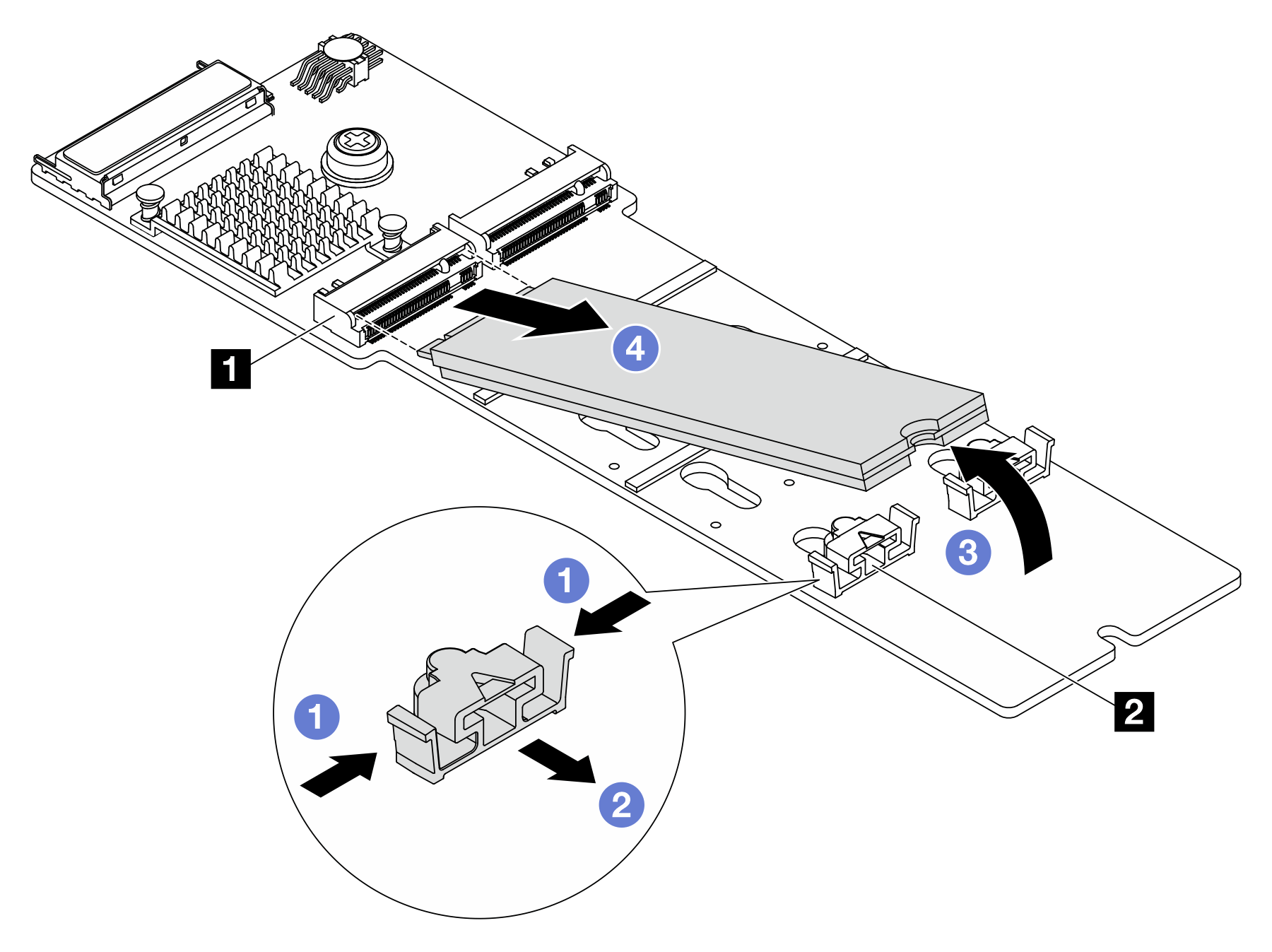

    Figura 1. Rimozione dell'unità M.2
    Removing the M.2 drive from the M.2 backplane

    1. Premere entrambi i lati del fermo 2.
    2. Far scorrere il fermo all'indietro per sganciare l'unità M.2 dal backplane M.2.
    3. Ruotare l'unità M.2 allontanandola dal backplane M.2.
    4. Estrarre l'unità M.2 dal connettore 1 con un angolo di circa 30 gradi.

Dopo aver terminato

  1. Installare una nuova unità M.2. Vedere Installazione di un'unità M.2.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
