Remover uma unidade M.2

Siga as instruções nesta seção para remover uma unidade M.2.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior. Consulte Remover a tampa superior.
  3. Remova a unidade M.2 do painel traseiro M.2.

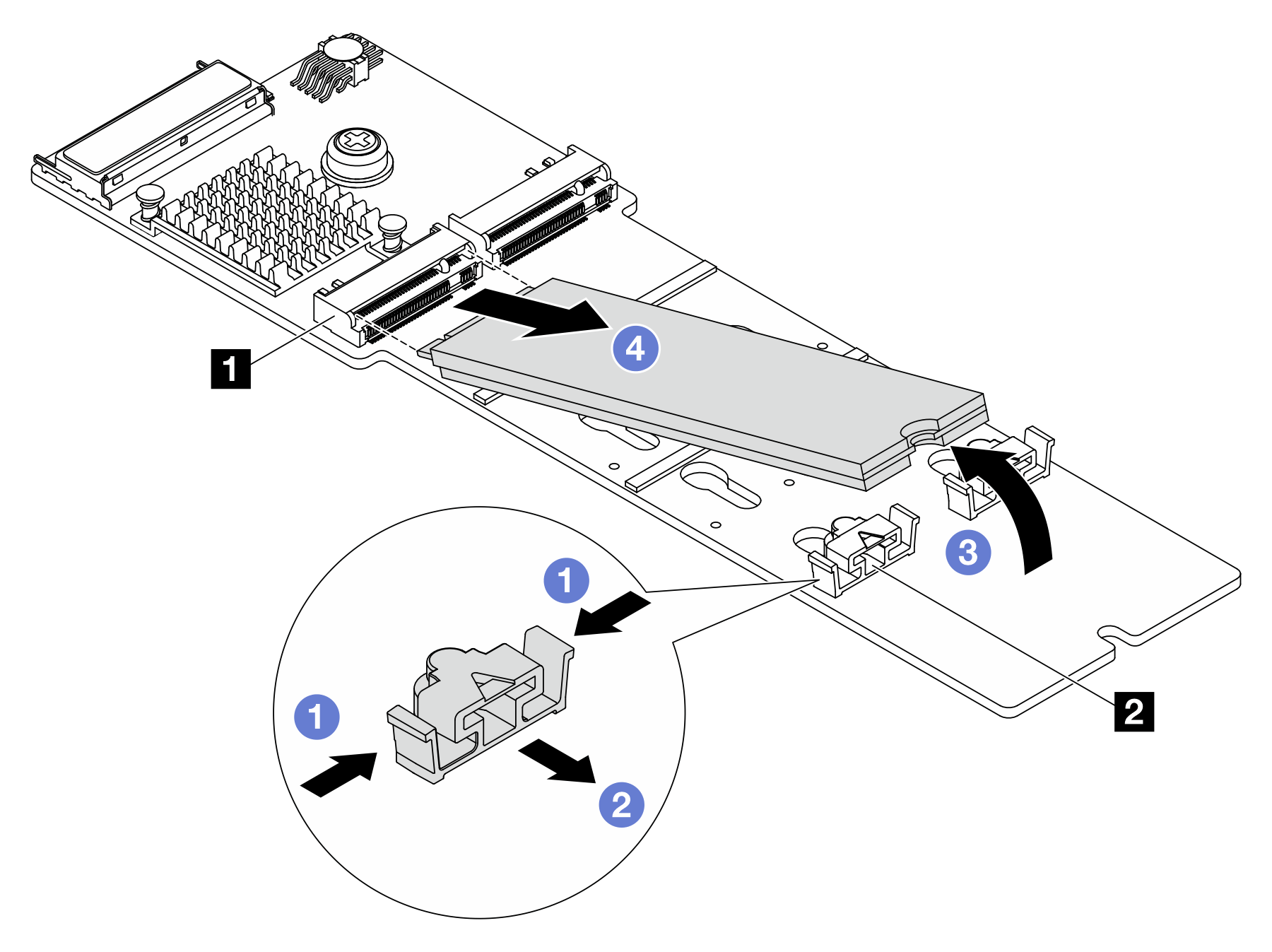

    Figura 1. Removendo a unidade M.2
    Removing the M.2 drive from the M.2 backplane

    1. Pressione os dois lados do retentor 2.
    2. Deslize o retentor para trás para soltar a unidade M.2 do backplane M.2.
    3. Gire a unidade M.2 para fora do backplane M.2.
    4. Puxe a unidade M.2 para fora do conector 1 em um ângulo de 30 graus aproximadamente.

Depois de concluir

  1. Instale uma nova unidade M.2. Consulte Instalar uma unidade M.2.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
