Remover o backplane M.2

Siga as instruções nesta seção para remover o backplane M.2.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
  2. Remova a tampa superior. Consulte Remover a tampa superior.
  3. Desconecte o cabo M.2 do backplane M.2.

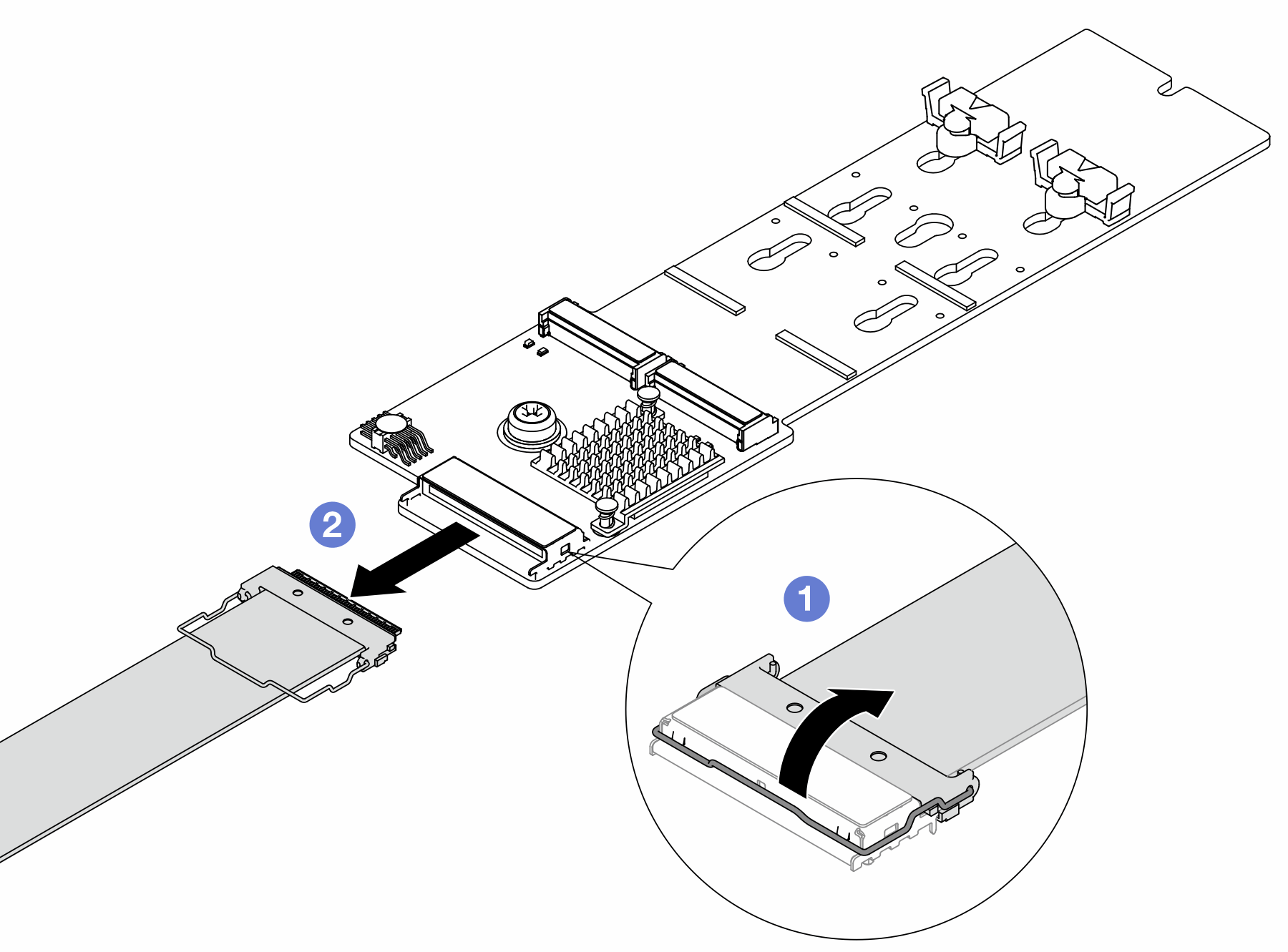

    Figura 1. Desconectando do cabo M.2

    1. Puxe a trava para cima no cabo M.2.
    2. Desconecte o cabo M.2 do backplane M.2.
  4. Remova o backplane M.2.
    Backplane M.2 no defletor de ar

    1. Remova a unidade M.2 do painel traseiro M.2. Consulte Remover uma unidade M.2.

    2. Remova o backplane M.2 do defletor de ar.

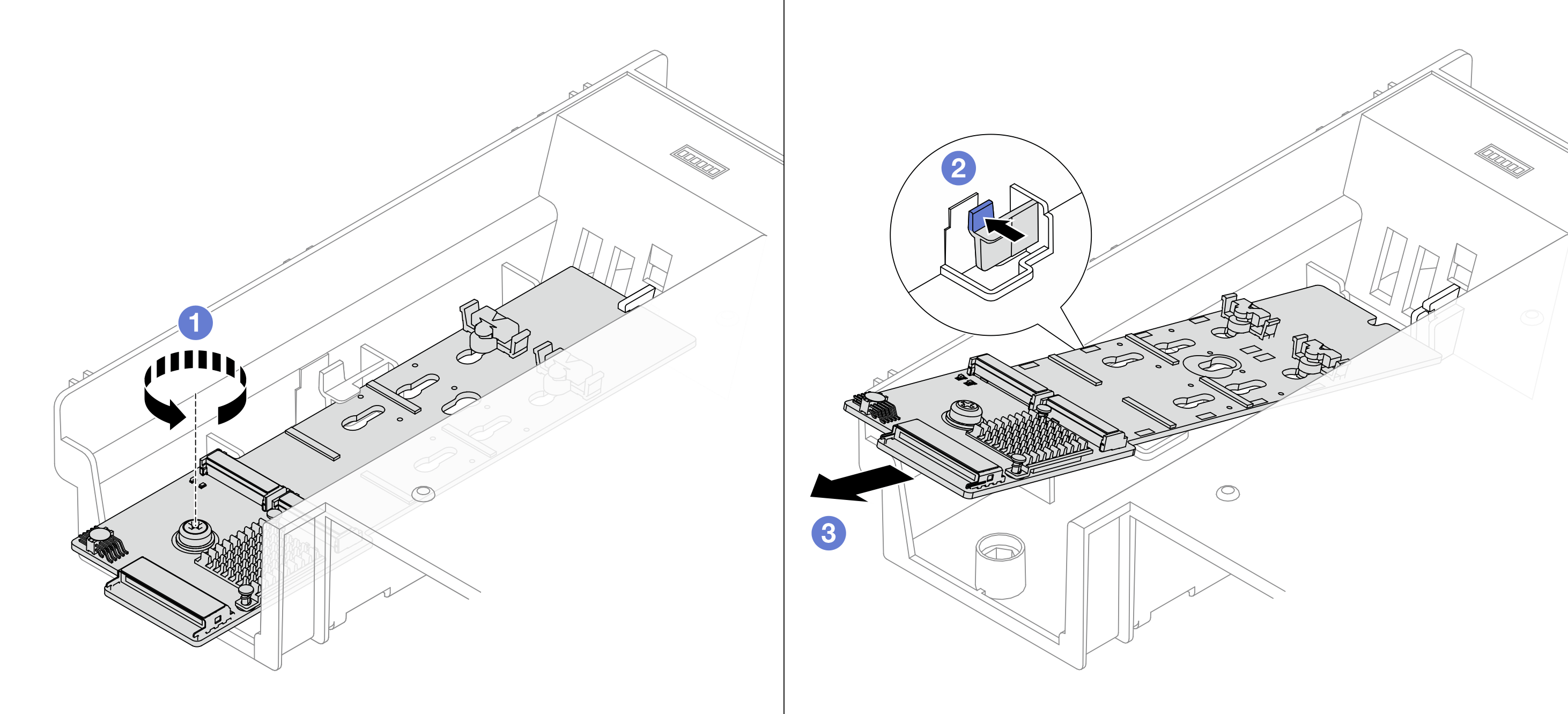

      Figura 2. Removendo o backplane M.2 do defletor de ar
      Removing the M.2 backplane from the air baffle

      1. Solte o parafuso.

      2. Pressione a presilha de retenção para liberar o backplane M.2.

      3. Remova o backplane M.2 do defletor de ar.

    Backplane M.2 na gaiola de unidade do meio

    1. Abra a alça da gaiola de unidade.

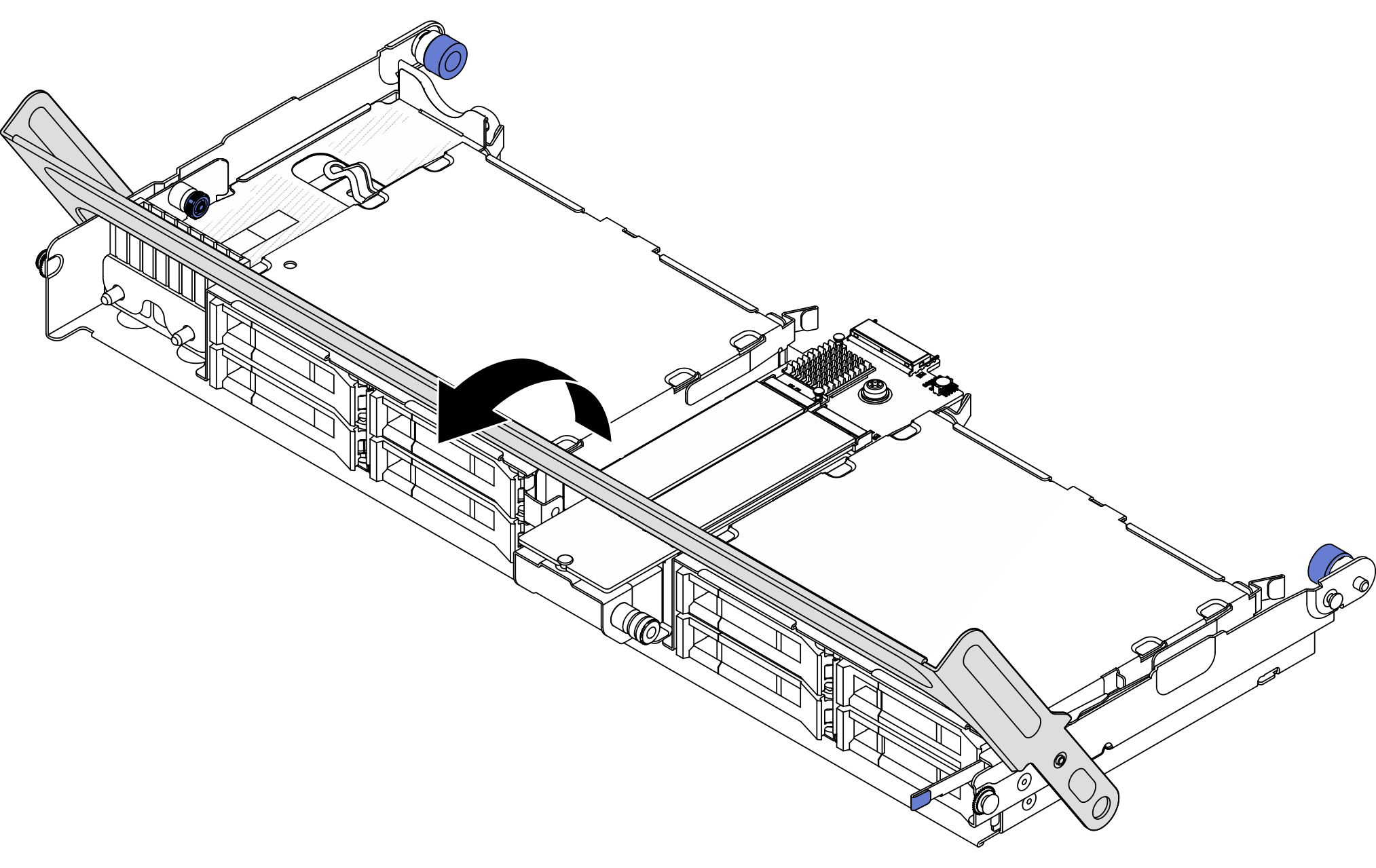

      Figura 3. Abrindo a alça da gaiola de unidade do meio
      Opening the handle of the middle drive cage

    2. Remova a unidade M.2 do painel traseiro M.2. Consulte Remover uma unidade M.2.

    3. Remova o backplane M.2 da gaiola de unidade do meio.

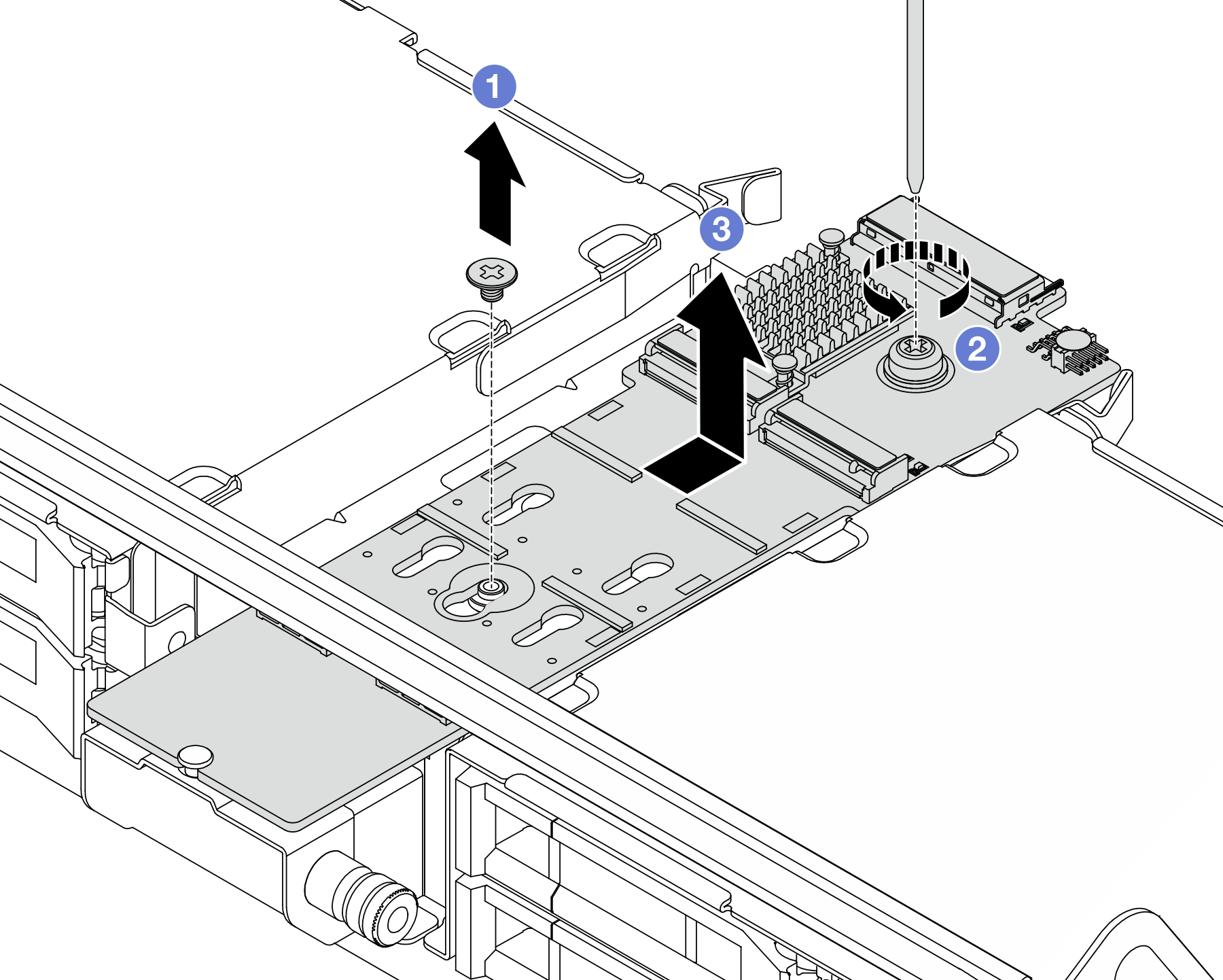

      Figura 4. Removendo o backplane M.2 da gaiola de unidade central
      Removing the M.2 backplane from the middle drive cage

      1. Remova o parafuso no meio do backplane M.2.

      2. Solte o parafuso na extremidade do backplane M.2.

      3. Remova o backplane M.2 da gaiola de unidade central na direção mostrada.

Depois de concluir

  1. Instale um novo backplane M.2. Consulte Instalar o backplane M.2.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
