Retrait du fond de panier M.2

Suivez les instructions de cette section pour retirer le fond de panier M.2.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
  3. Débranchez le câble M.2 du fond de panier M.2.

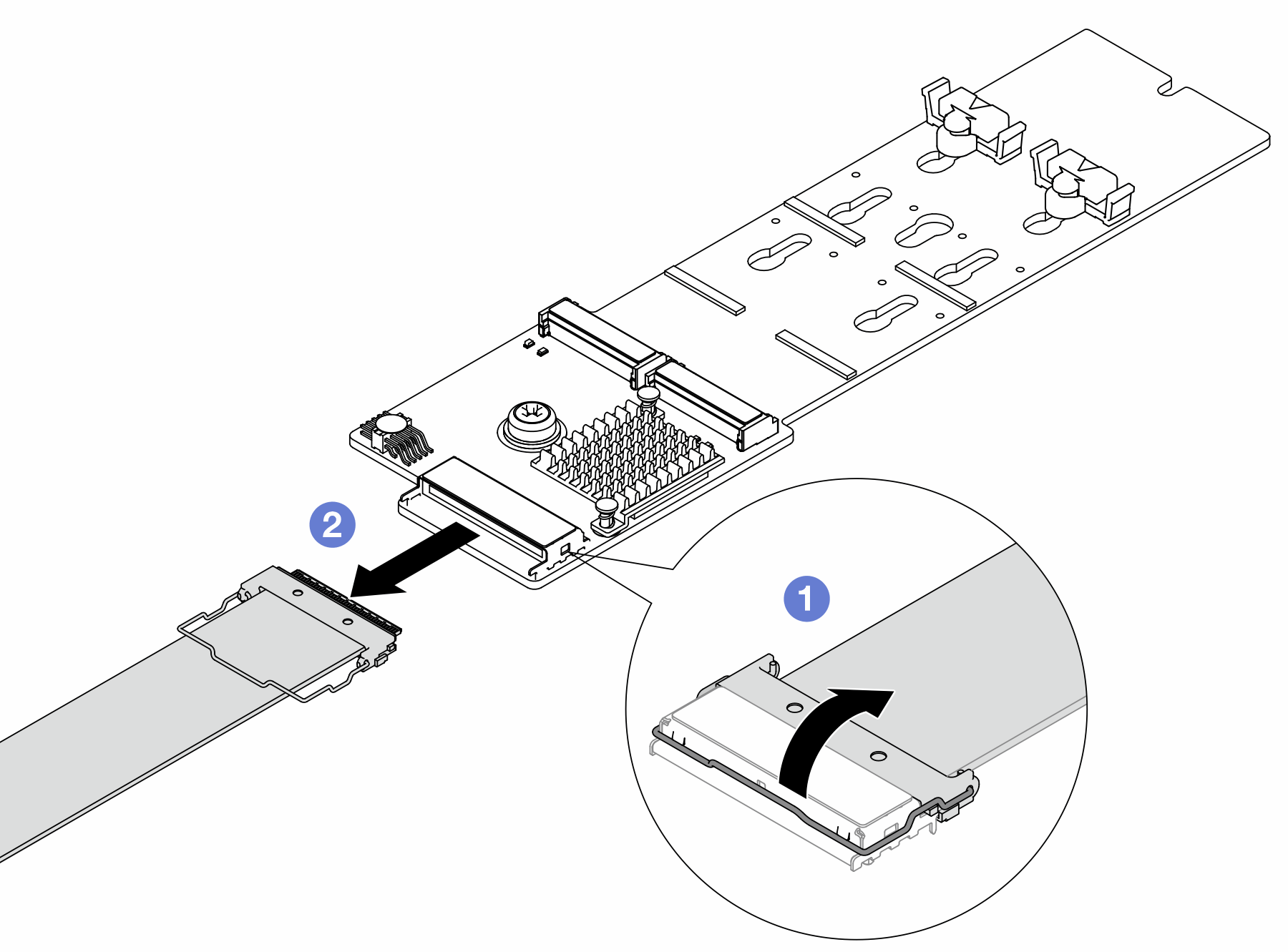

    Figure 1. Déconnexion du câble M.2

    1. Tirez le loquet du câble M.2 vers le haut.
    2. Débranchez le câble M.2 du fond de panier M.2.
  4. Retirez le fond de panier M.2.
    Fond de panier M.2 sur la grille d’aération

    1. Retirez l’unité M.2 du fond de panier M.2. Pour plus d’informations, voir Retrait d'une unité M.2.

    2. Retirez le fond de panier M.2 de la grille d’aération.

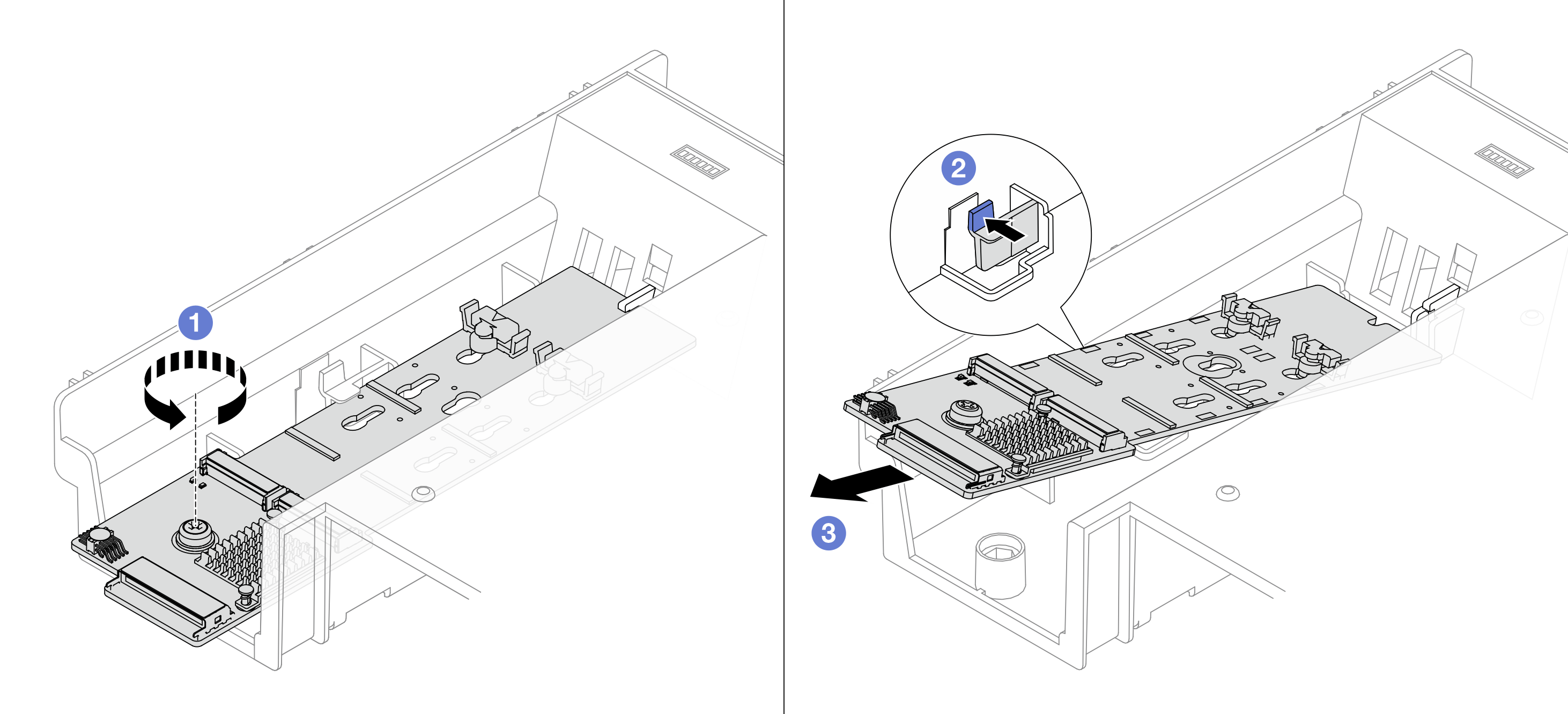

      Figure 2. Retrait du fond de panier M.2 de la grille d’aération
      Removing the M.2 backplane from the air baffle

      1. Desserrez la vis.

      2. Appuyez sur la patte de retenue pour libérer le fond de panier M.2.

      3. Retirez le fond de panier M.2 de la grille d'aération.

    Fond de panier M.2 sur le boîtier d’unités de disque dur central

    1. Ouvrez la poignée du boîtier d’unités de disque dur.

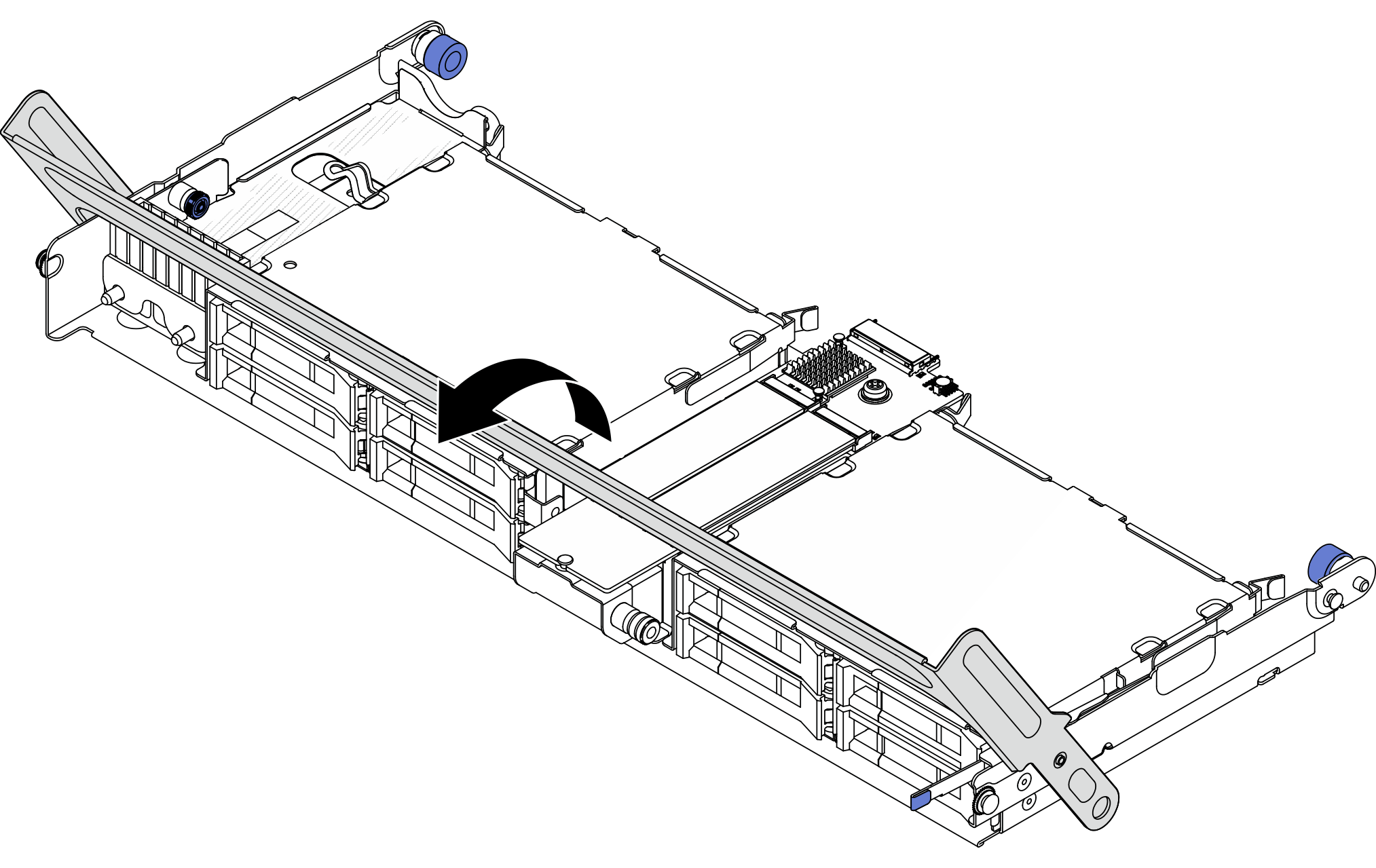

      Figure 3. Ouverture de la poignée du boîtier d’unités de disque dur central
      Opening the handle of the middle drive cage

    2. Retirez l’unité M.2 du fond de panier M.2. Pour plus d’informations, voir Retrait d'une unité M.2.

    3. Retirez le fond de panier M.2 du boîtier d’unités de disque dur central.

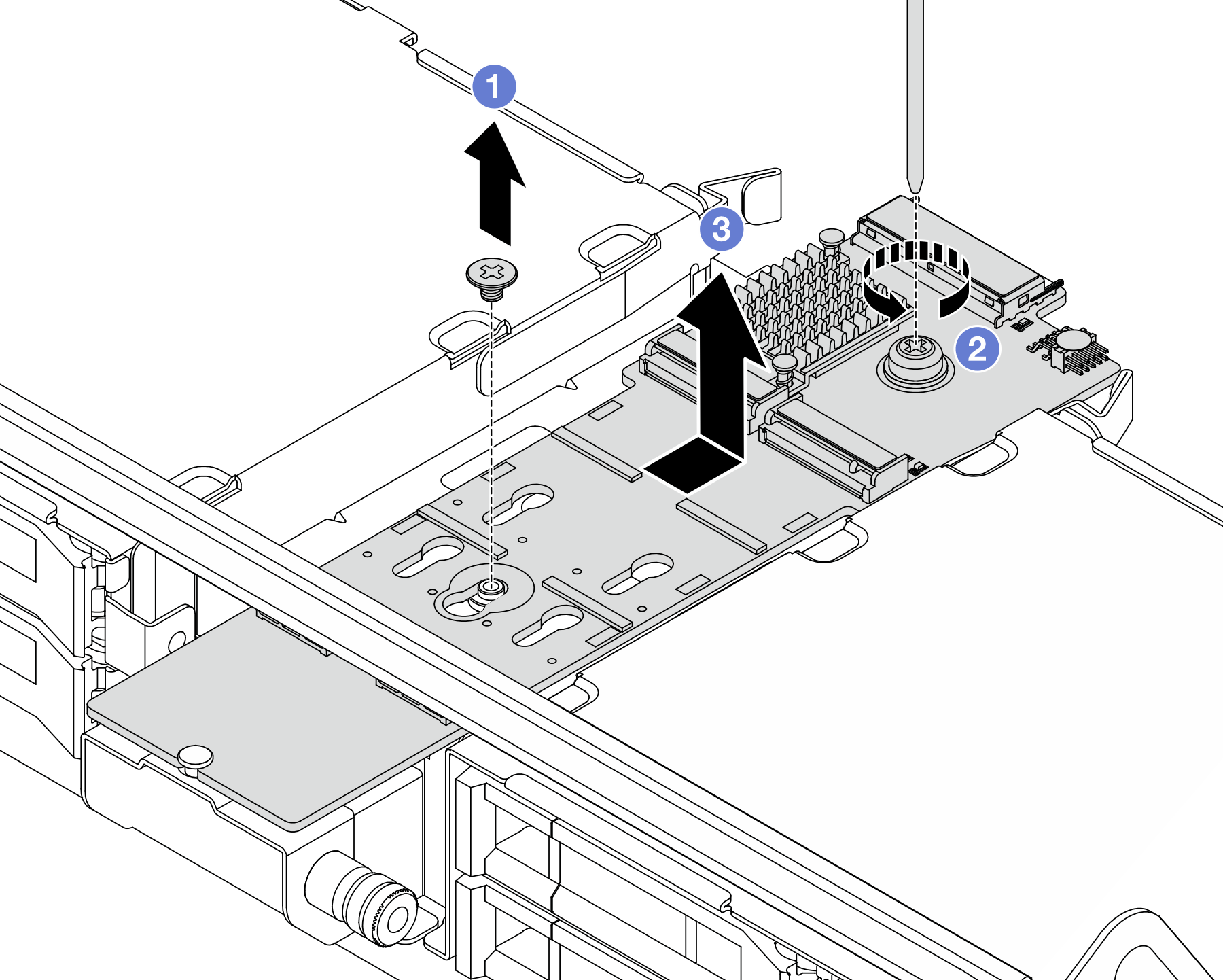

      Figure 4. Retrait du fond de panier M.2 du boîtier d’unités de disque dur central
      Removing the M.2 backplane from the middle drive cage

      1. Retirez la vis située au centre du fond de panier M.2.

      2. Desserrez la vis située au niveau de l'extrémité du fond de panier M.2.

      3. Retirez le fond de panier M.2 du boîtier d'unités de disque dur central dans le sens indiqué dans l'illustration.

Après avoir terminé

  1. Installez un nouveau fond de panier M.2. Pour plus d’informations, voir Installation du fond de panier M.2.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
