M.2-Rückwandplatine entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die M.2-Rückwandplatine zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
  2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
  3. Ziehen Sie das M.2-Kabel von der M.2-Rückwandplatine ab.

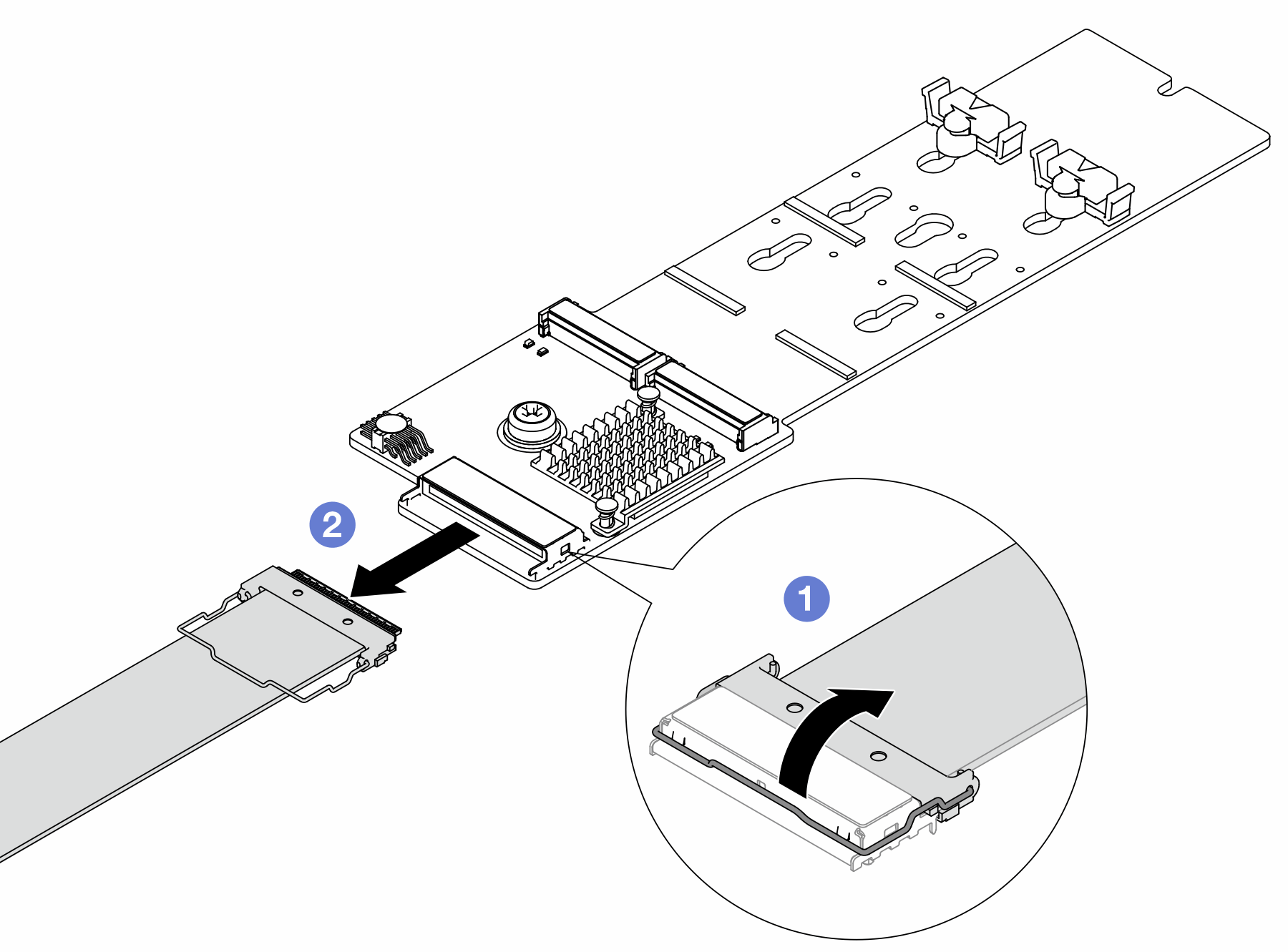

    Abbildung 1. Abziehen des M.2-Kabels

    1. Ziehen Sie die Verriegelung am M.2-Kabel hoch.
    2. Ziehen Sie das M.2-Kabel von der M.2-Rückwandplatine ab.
  4. Entfernen Sie die M.2-Rückwandplatine.
    M.2-Rückwandplatine an der Luftführung

    1. Entfernen Sie das M.2-Laufwerk von der M.2-Rückwandplatine. Siehe M.2-Laufwerk entfernen.

    2. Entfernen Sie die M.2-Rückwandplatine von der Luftführung.

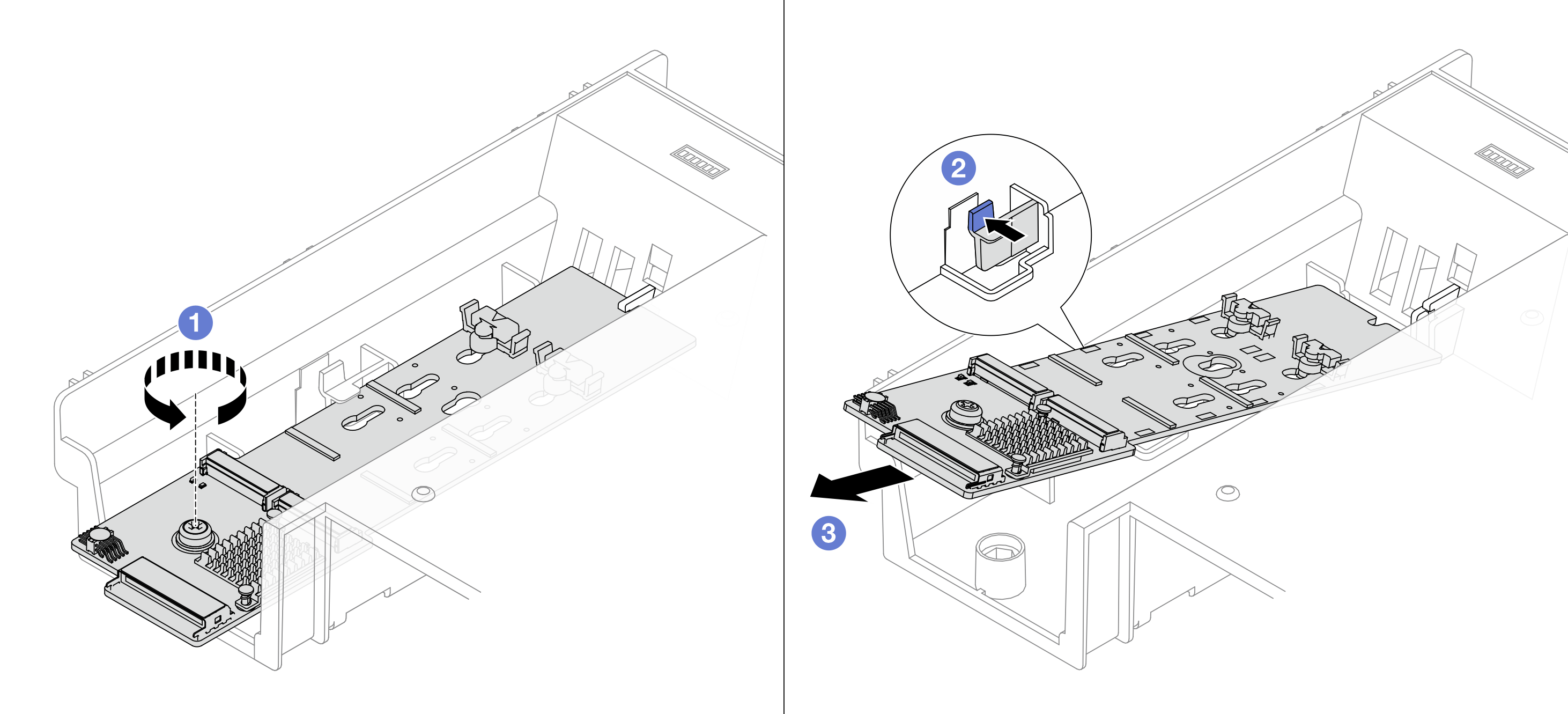

      Abbildung 2. Entfernen der M.2-Rückwandplatine von der Luftführung
      Removing the M.2 backplane from the air baffle

      1. Lösen Sie die Schraube.

      2. Drücken Sie auf die Halteklammer, um die M.2-Rückwandplatine freizugeben.

      3. Entfernen Sie die M.2-Rückwandplatine von der Luftführung.

    M.2-Rückwandplatine an der mittleren Laufwerkhalterung

    1. Entriegeln Sie den Griff der Laufwerkhalterung.

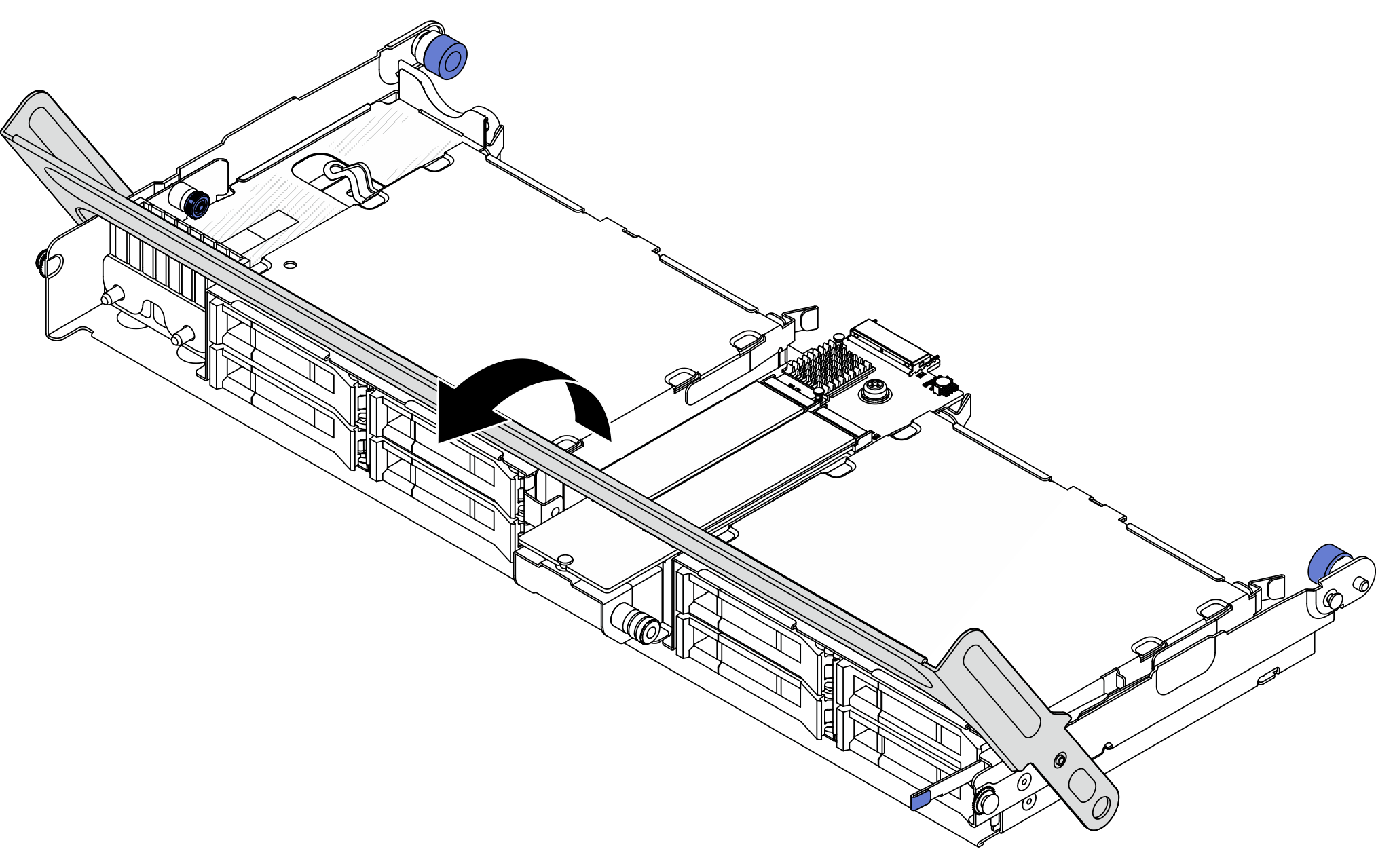

      Abbildung 3. Öffnen des Griffs der mittleren Laufwerkhalterung
      Opening the handle of the middle drive cage

    2. Entfernen Sie das M.2-Laufwerk von der M.2-Rückwandplatine. Siehe M.2-Laufwerk entfernen.

    3. Entfernen Sie die M.2-Rückwandplatine aus der mittleren Laufwerkhalterung.

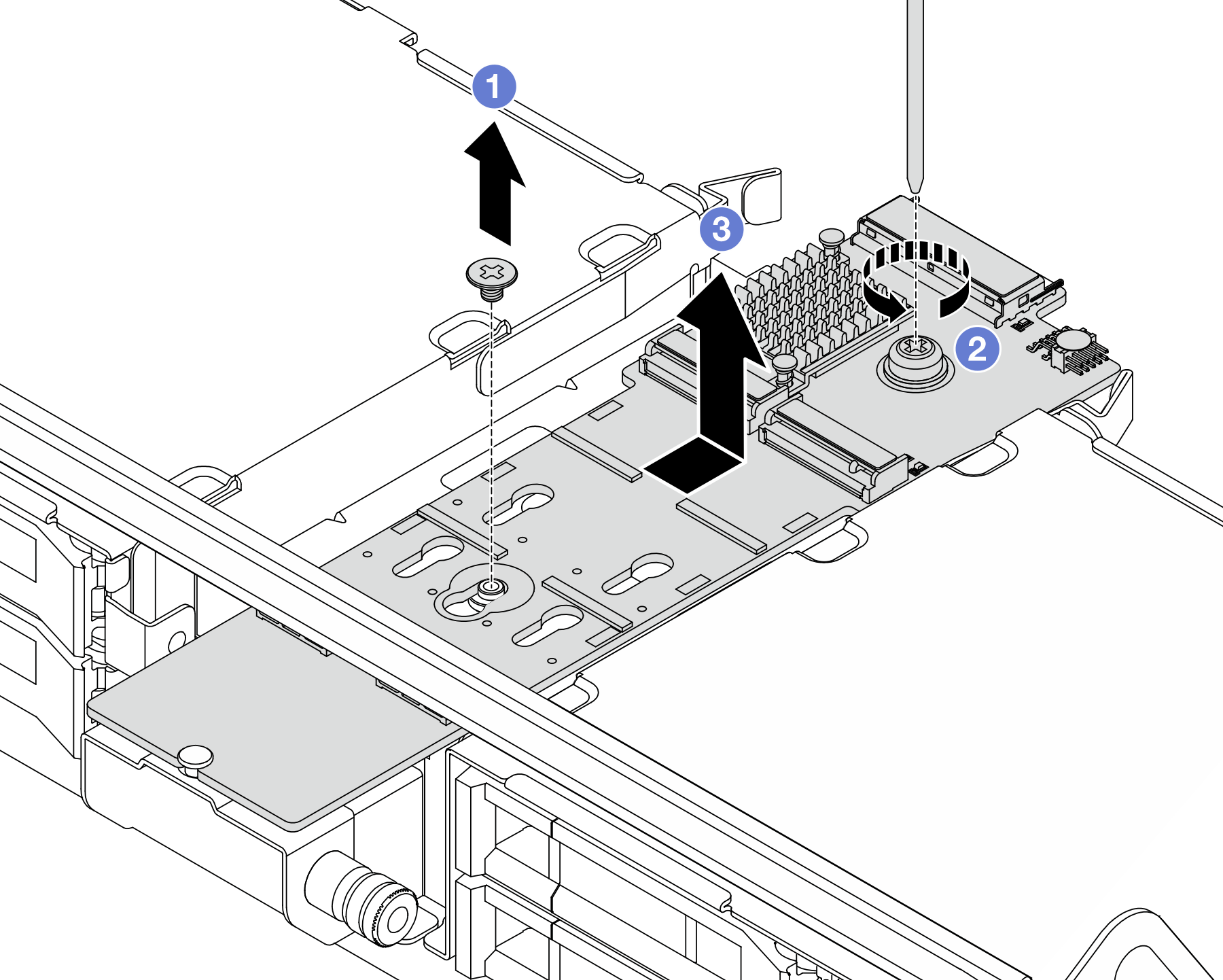

      Abbildung 4. Entfernen der M.2-Rückwandplatine aus der mittleren Laufwerkhalterung
      Removing the M.2 backplane from the middle drive cage

      1. Entfernen Sie die Schraube in der Mitte der M.2-Rückwandplatine.

      2. Lösen Sie die Schraube am Ende der M.2-Rückwandplatine.

      3. Entfernen Sie die M.2-Rückwandplatine aus der mittleren Laufwerkhalterung in der dargestellten Richtung.

Nach dieser Aufgabe

  1. Installieren Sie eine neue M.2-Rückwandplatine. Siehe M.2-Rückwandplatine installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
