Снятие объединительной панели M.2

В этом разделе приведены инструкции по снятию объединительной панели M.2.

Об этой задаче

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
  3. Отключите кабель M.2 от объединительной панели M.2.

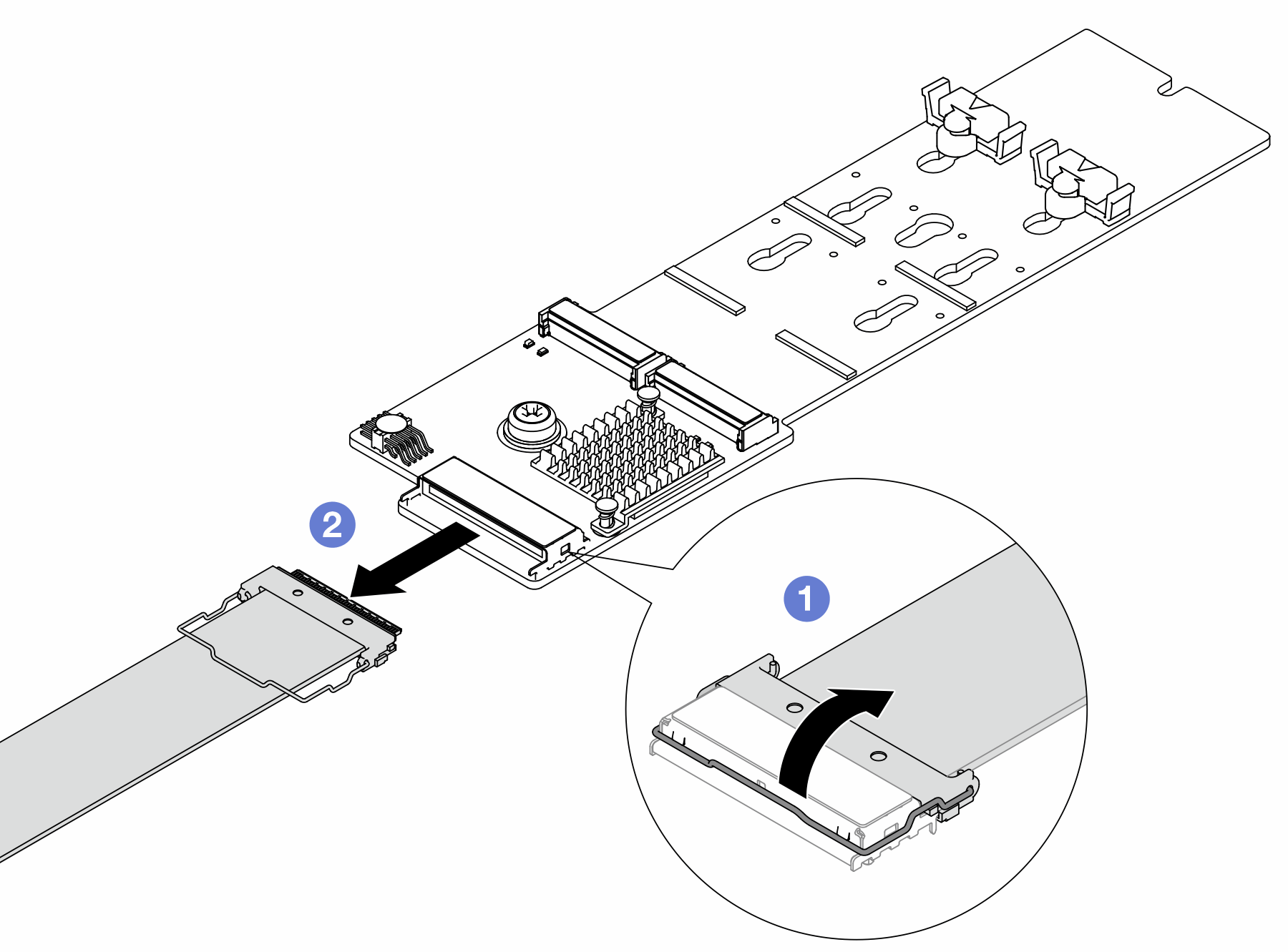

    Рис. 1. Отключение кабеля M.2

    1. Откройте защелку на кабеле M.2.
    2. Отключите кабель M.2 от объединительной панели M.2.
  4. Снимите объединительную панель M.2.
    Объединительная панель M.2 на дефлекторе
    1. Снимите диск M.2 с объединительной панели M.2. См. раздел Снятие диска M.2.

    2. Снимите объединительную панель M.2 с дефлектора.

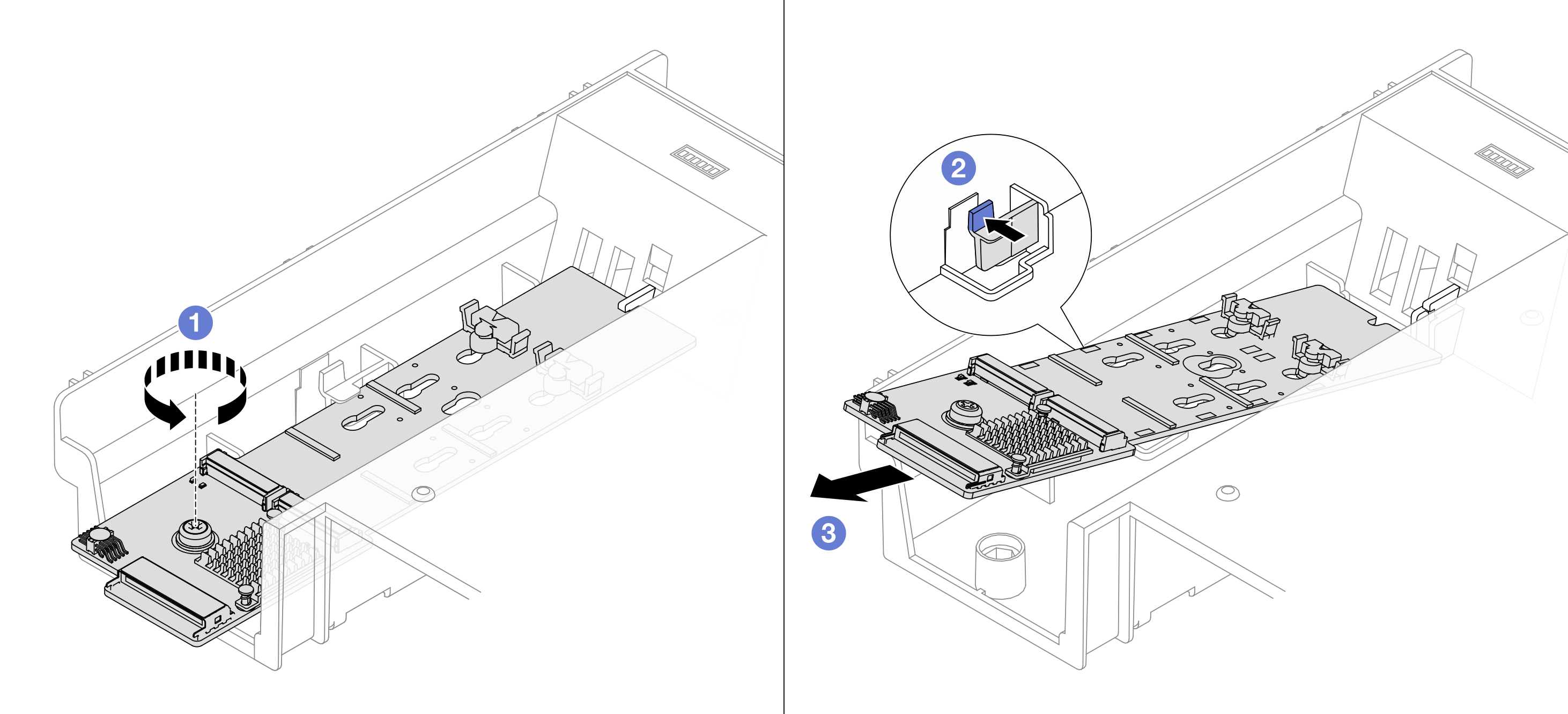

      Рис. 2. Снятие объединительной панели M.2 с дефлектора
      Removing the M.2 backplane from the air baffle
      1. Ослабьте винт.

      2. Нажмите на фиксирующую защелку, чтобы освободить объединительную панель M.2.

      3. Снимите объединительную панель M.2 с дефлектора.

    Объединительная панель M.2 в среднем отсеке для дисков
    1. Откройте ручку отсека для диска.

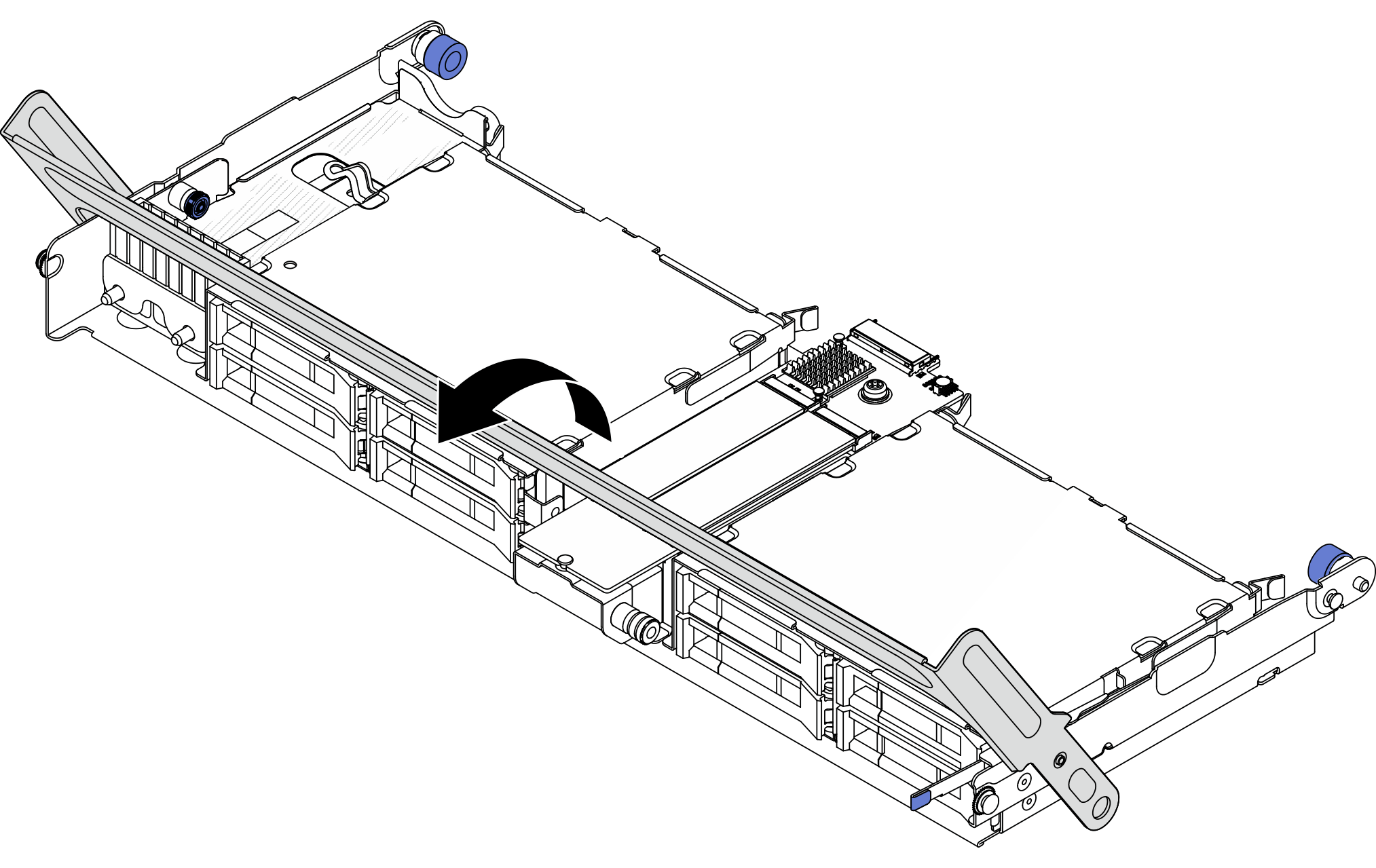

      Рис. 3. Открытие ручки среднего отсека для диска
      Opening the handle of the middle drive cage

    2. Снимите диск M.2 с объединительной панели M.2. См. раздел Снятие диска M.2.

    3. Снимите объединительную панель M.2 со среднего отсека для дисков.

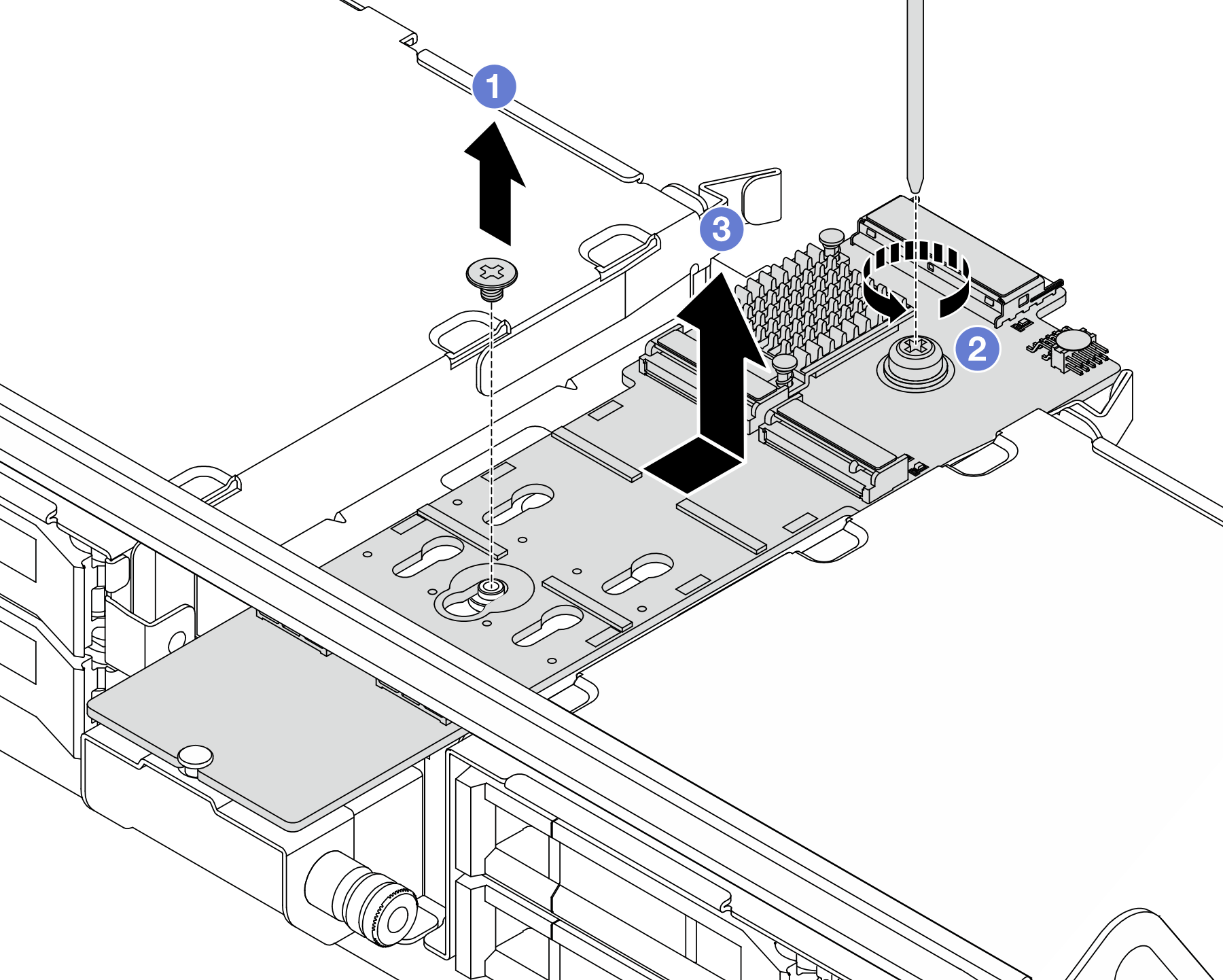

      Рис. 4. Снятие объединительной панели M.2 со среднего отсека для дисков
      Removing the M.2 backplane from the middle drive cage
      1. Открутите винт в середине объединительной панели M.2.

      2. Ослабьте винт на конце объединительной панели M.2.

      3. Снимите объединительную панель M.2 со среднего отсека для дисков в показанном на рисунке направлении.

После завершения

  1. Установите новую объединительную панель M.2. См. раздел Установка объединительной панели M.2.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
