Снятие диска M.2

В этом разделе приведены инструкции по снятию диска M.2.

Об этой задаче

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
  3. Снимите диск M.2 с объединительной панели M.2.

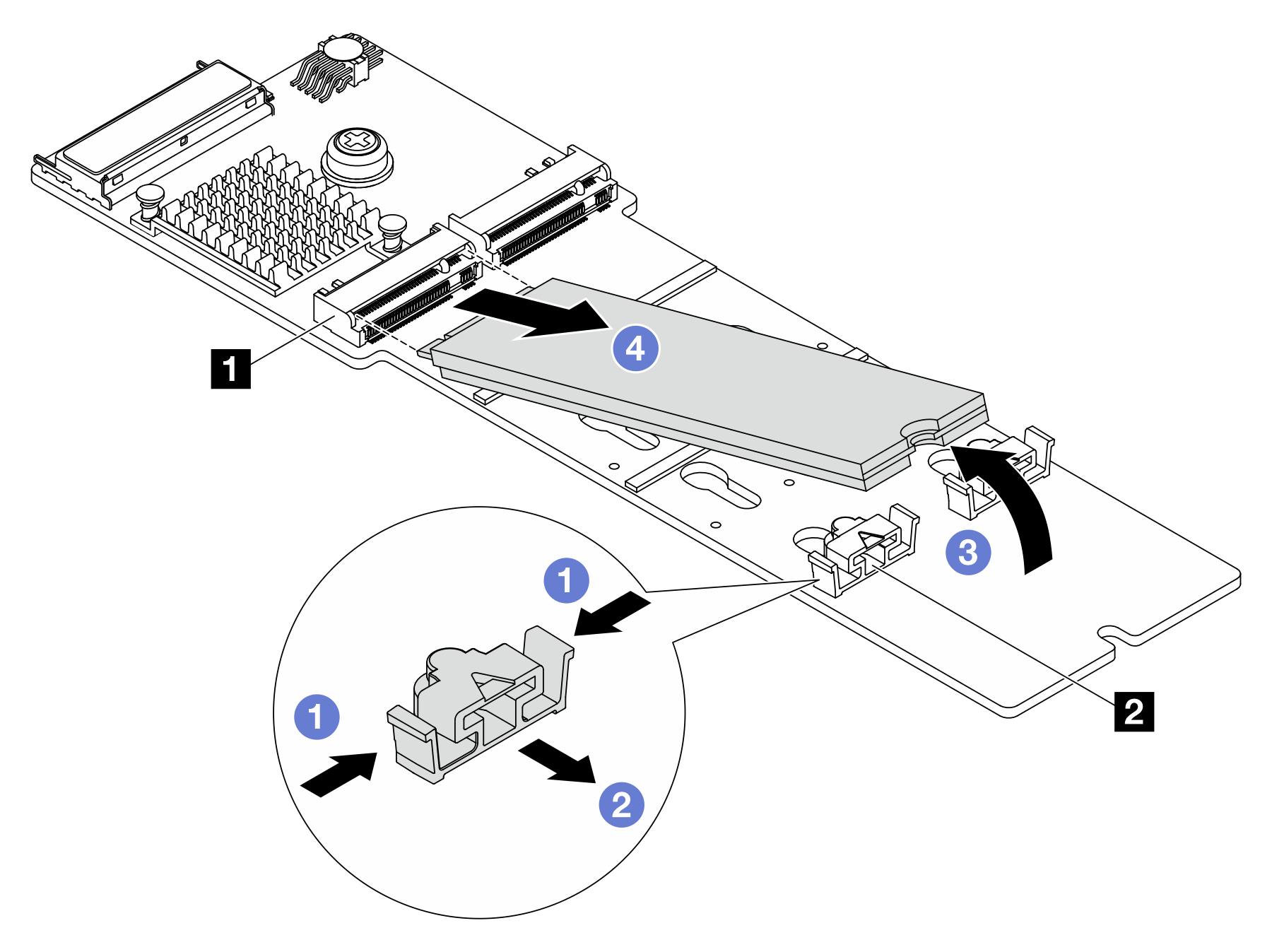

    Рис. 1. Снятие диска M.2
    Removing the M.2 drive from the M.2 backplane

    1. Нажмите на фиксатор 2 с обеих сторон.
    2. Сдвиньте фиксатор назад, чтобы отсоединить диск M.2 от объединительной панели M.2.
    3. Отведите диск M.2 от объединительной панели M.2.
    4. Вытащите диск M.2 из разъема 1, потянув диск под углом около 30 градусов.

После завершения

  1. Установите новый диск M.2. См. раздел Установка диска M.2.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
