Установка объединительной панели M.2

В этом разделе приведены инструкции по установке объединительной панели M.2.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Загрузка микропрограммы и драйвера: после замены компонента, возможно, потребуется обновить микропрограмму или драйвер.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. Установите объединительную панель M.2.
    Объединительная панель M.2 на дефлекторе

    1. Установите объединительную панель M.2 на дефлектор.

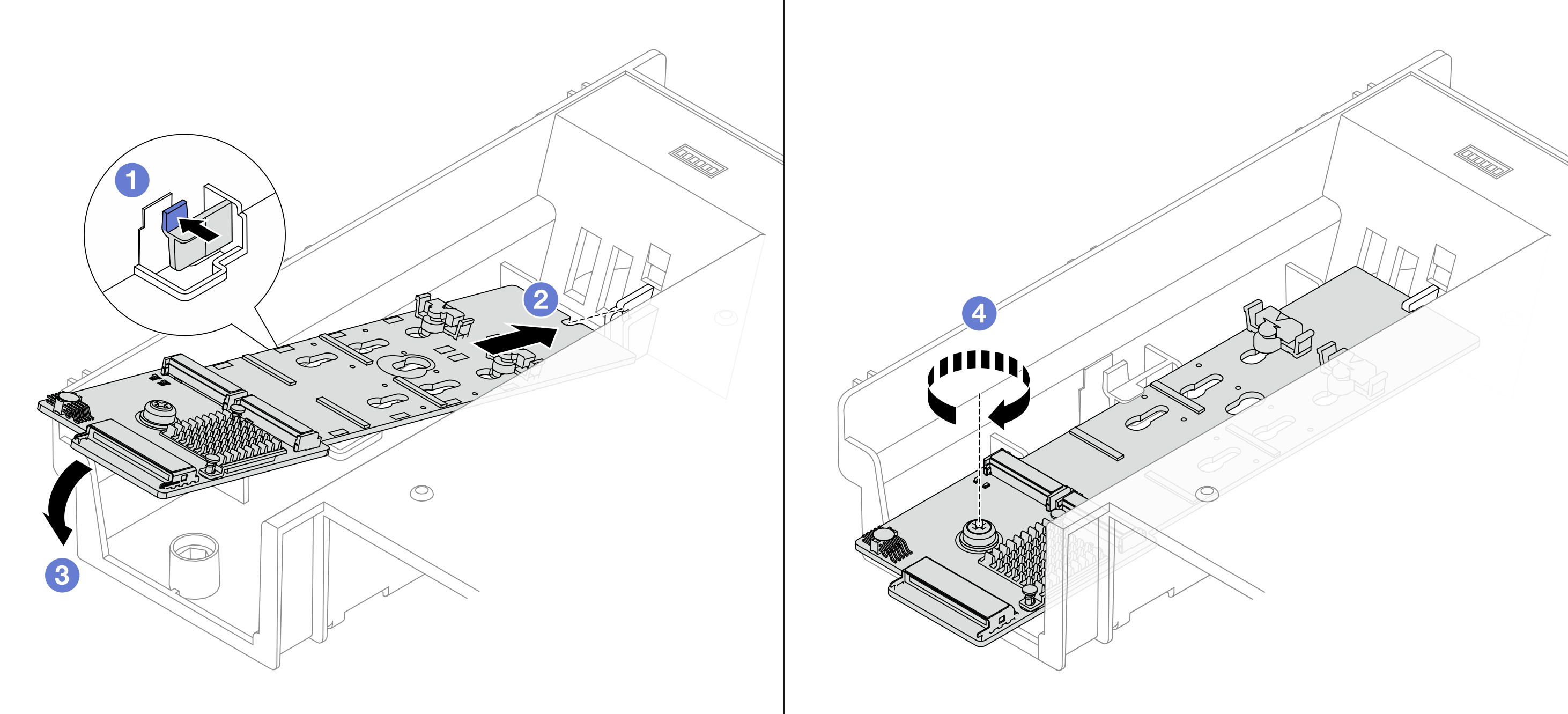

      Рис. 1. Установка объединительной панели M.2 на дефлектор
      Installing the M.2 backplane on the air baffle

      1. Нажмите на фиксирующую защелку на дефлекторе.

      2. Совместите направляющее отверстие на объединительной панели дисков M.2 с направляющим штырьком на дефлекторе и вставьте объединительную панель в дефлектор.

      3. Поверните объединительную панель M.2 в направлении вниз.

      4. Закрепите объединительную панель M.2 винтом.

    2. Установите диск M.2 в объединительную панель M.2. См. раздел Установка диска M.2.

    Объединительная панель M.2 в среднем отсеке для дисков
    1. Установите объединительную панель M.2 в средний отсек для дисков.

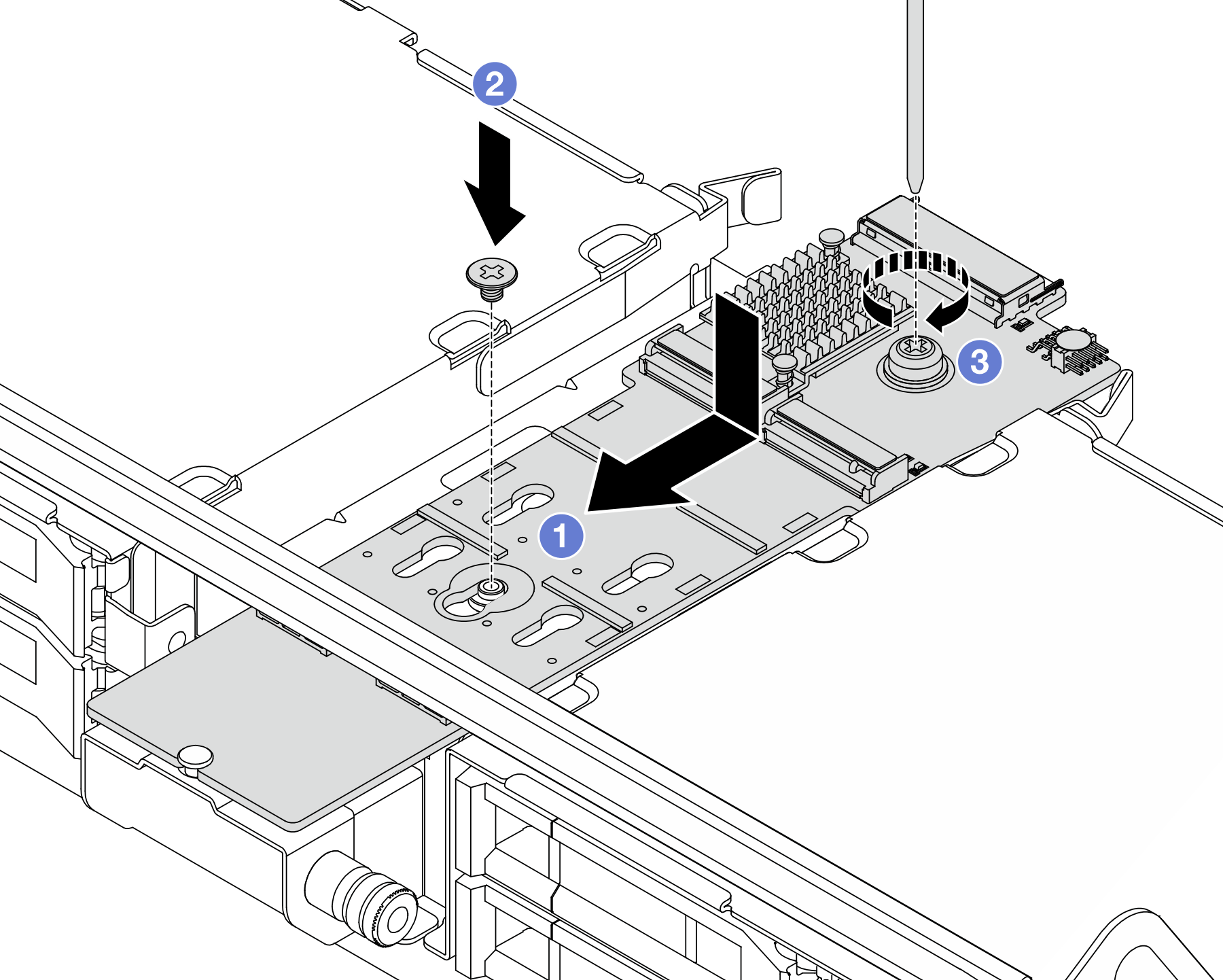

      Рис. 2. Установка объединительной панели M.2 в средний отсек для дисков
      Installing the M.2 backplane on the middle drive cage

      1. Совместите направляющее отверстие на объединительной панели M.2 со штырьком на отсеке для дисков и вставьте объединительную панель в отсек для дисков.

      2. Вставьте винт в середине объединительной панели M.2.

      3. Затяните винт на конце объединительной панели M.2.

    2. Установите диск M.2 в объединительную панель M.2. См. раздел Установка диска M.2.

    3. Закройте ручку отсека для диска.

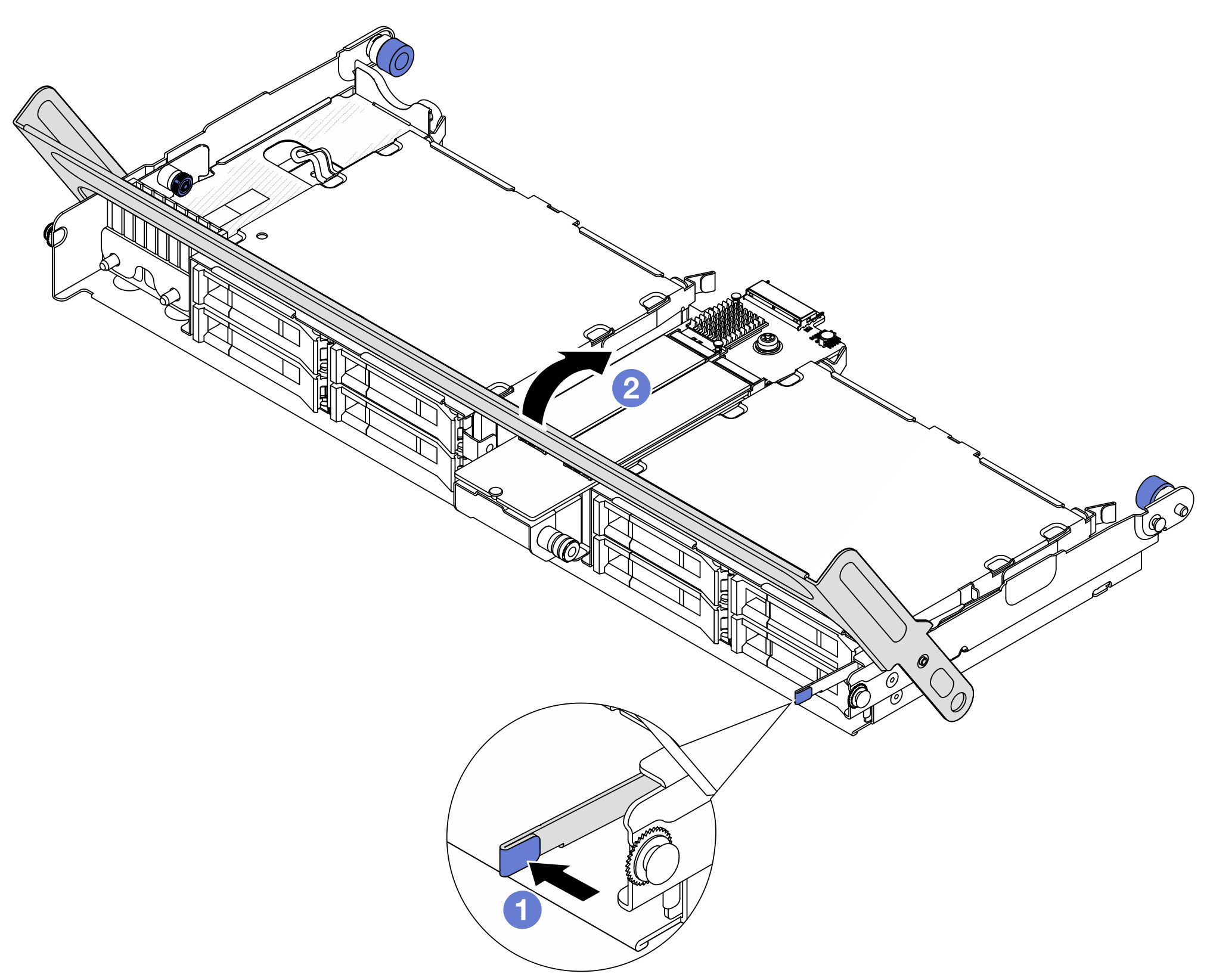

      Рис. 3. Закрытие ручки среднего отсека для дисков
      Closing the handle of the middle drive cage

      1. Нажмите на защелку, как показано на рисунке.

      2. Закройте ручку.

  3. Подключите кабель к объединительной панели M.2 и процессорной плате. См. раздел Прокладка внутренних кабелей.
    Рис. 4. Подключение кабеля M.2

    1. Подключите кабель M.2 к объединительной панели M.2.
    2. Поверните защелку на кабеле, как показано на рисунке, и нажмите на нее вниз до щелчка.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
