安裝 M.2 背板

請依照本節中的指示安裝 M.2 背板。

關於此作業

小心

閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。
關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。
將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

韌體和驅動程式下載：更換元件後，您可能需要更新韌體或驅動程式。

註

圖中所示的 M.2 背板和硬碟僅供參考，可能與實際硬體有所不同。

程序

將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件，並將其放置在防靜電表面上。
安裝 M.2 背板。
空氣擋板上的 M.2 背板
1. 將 M.2 背板安裝在空氣擋板上。

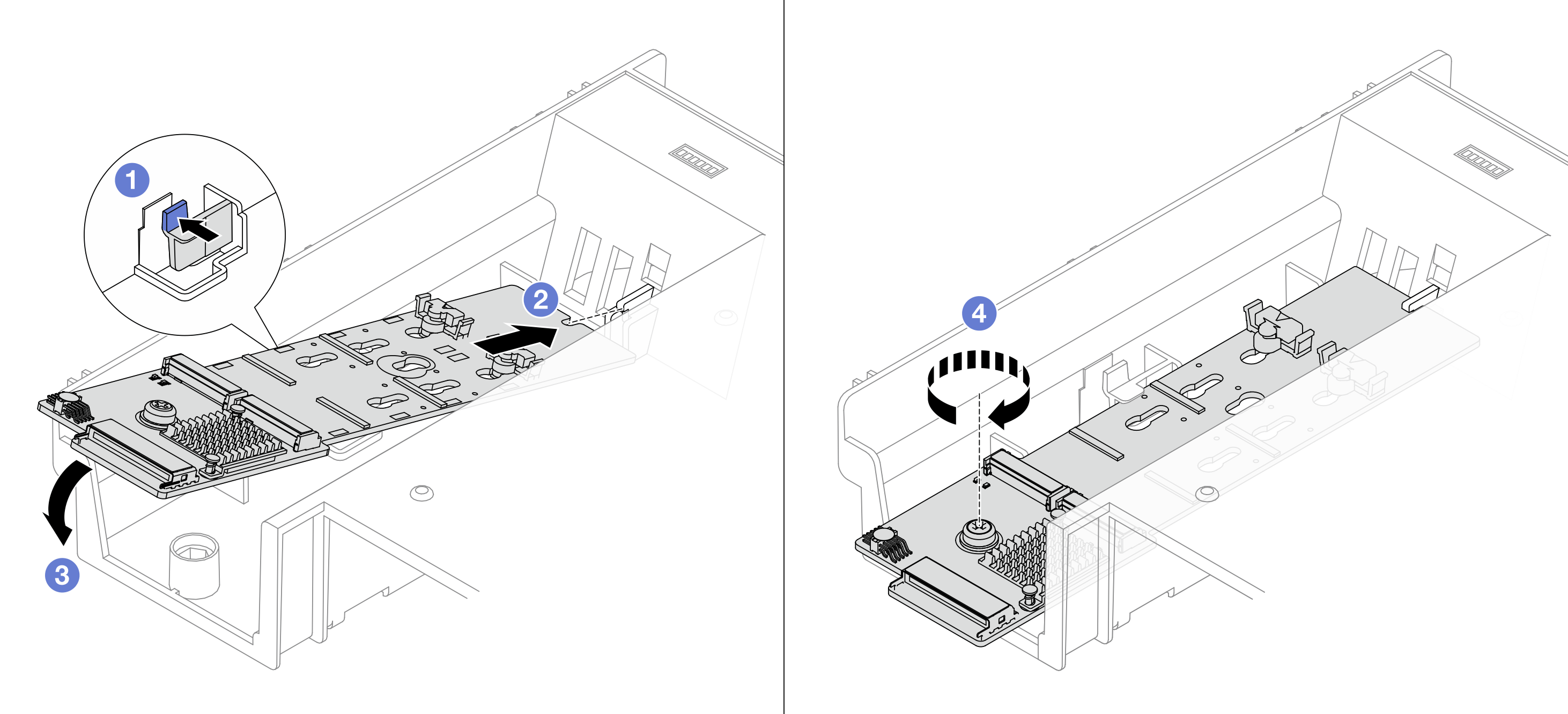

  圖 1. 將 M.2 背板安裝在空氣擋板上
  1. 按壓空氣擋板上的固定夾。
  2. 將 M.2 背板上的導孔對齊空氣擋板上的導件插腳，然後將背板插入空氣擋板中。
  3. 向下轉動 M.2 背板，將它卡入定位。
  4. 鎖緊螺絲以固定 M.2 背板。
2. 將 M.2 硬碟安裝到 M.2 背板上。請參閱安裝 M.2 硬碟。
中間框架上的 M.2 背板
1. 將 M.2 背板安裝在中間框架上。

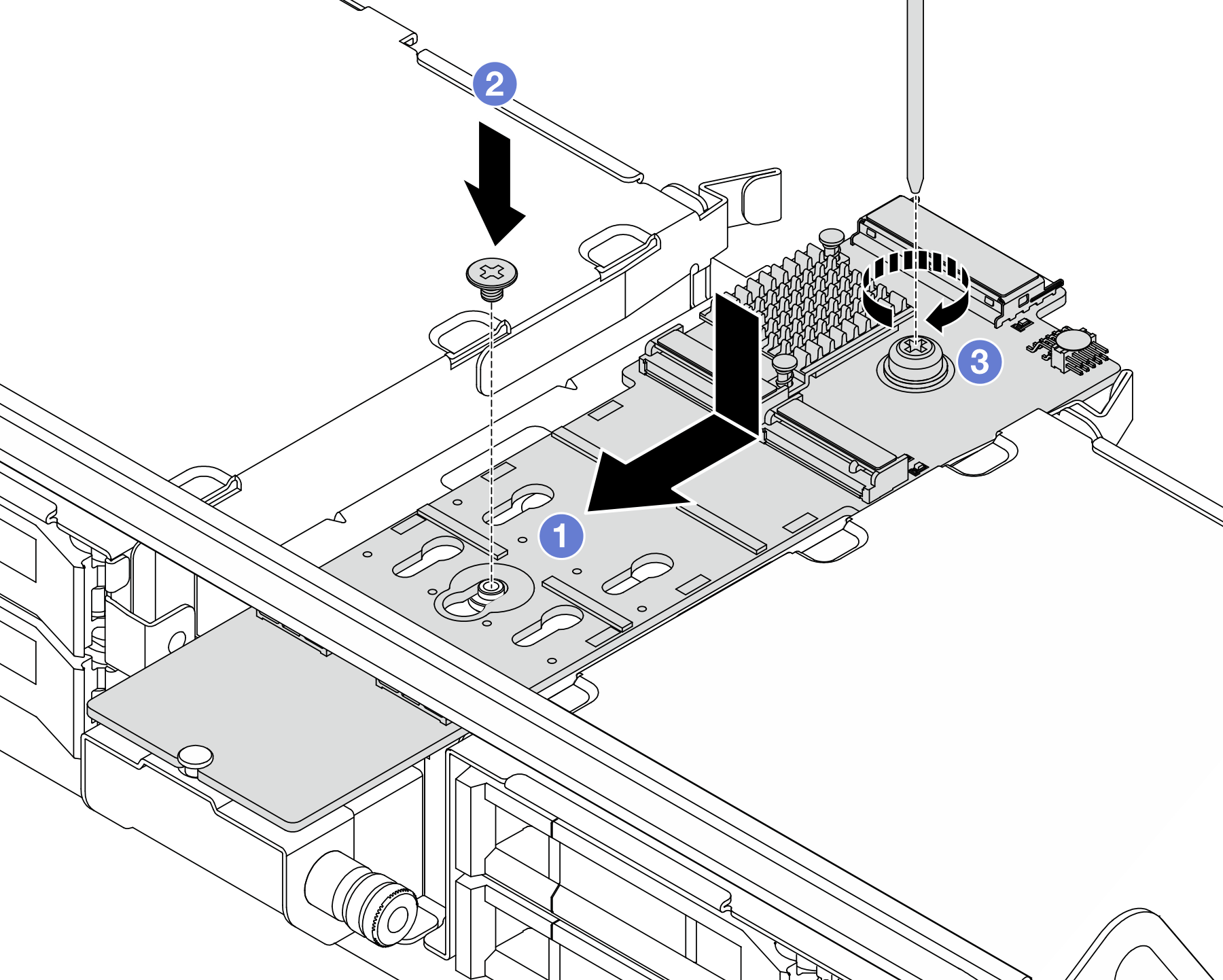

  圖 2. 將 M.2 背板安裝在中間框架上

  將 M.2 背板上的導孔對齊框架上的導件插腳，然後將背板插入框架中。
  安裝 M.2 背板中間的螺絲。
  鎖緊 M.2 背板末端的螺絲。
2. 將 M.2 硬碟安裝到 M.2 背板上。請參閱安裝 M.2 硬碟。
3. 關上框架把手。

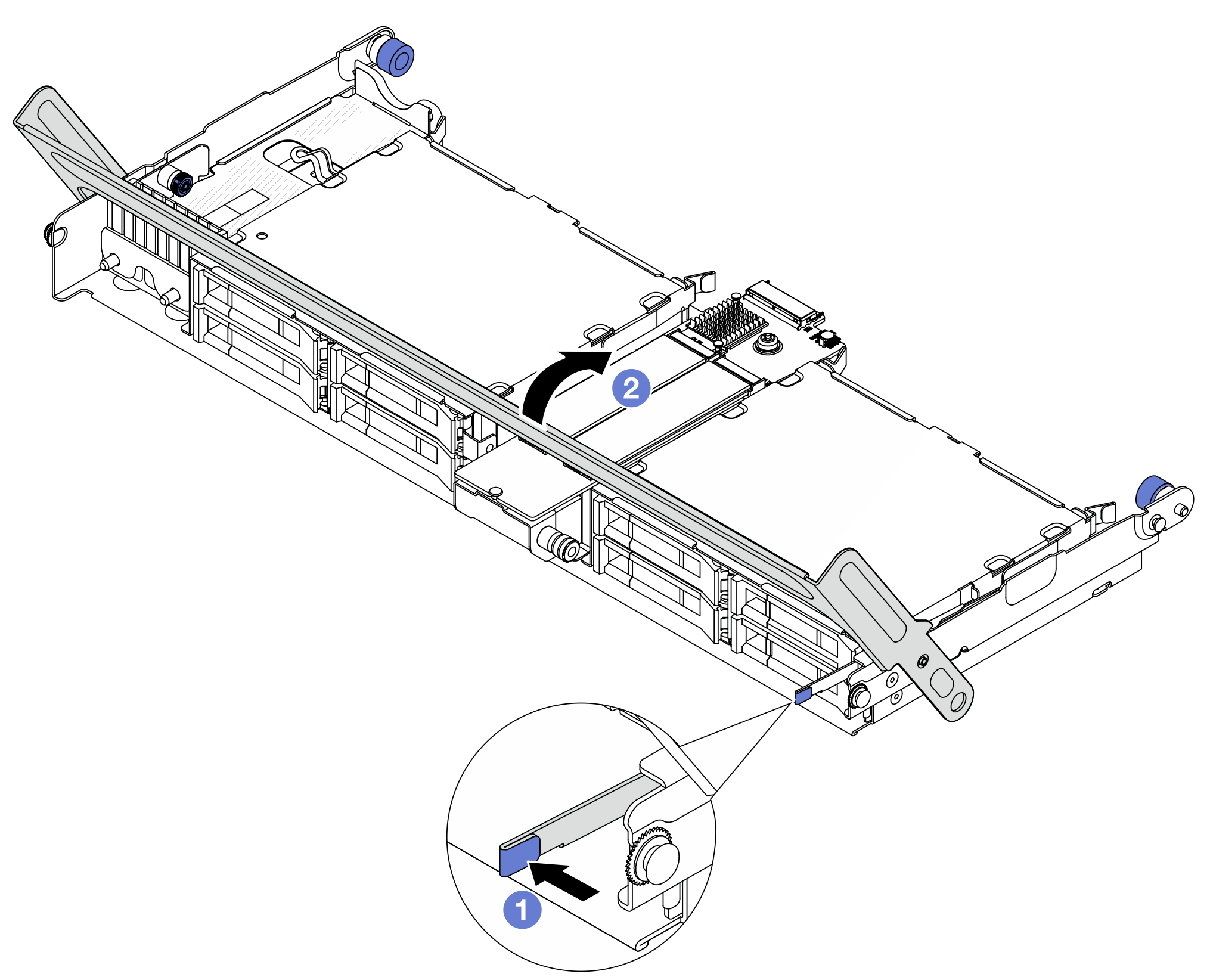

  圖 3. 關上中間框架的把手
  1. 依照圖示按壓閂鎖。
  2. 關閉把手。
將纜線連接至 M.2 背板和處理器板。請參閱內部纜線佈線。
圖 4. 連接 M.2 纜線
1. 將 M.2 纜線連接至 M.2 背板。
2. 如圖所示，旋轉纜線上的閂鎖，然後向下按壓閂鎖，直到卡入定位為止。

在您完成之後

完成零件更換請參閱完成零件更換。

示範影片

觀看 YouTube 上的程序
