Instalación de la placa posterior M.2

Siga las instrucciones que aparecen en esta sección para instalar la placa posterior M.2.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Instale la placa posterior de M.2.
    Placa posterior de M.2 en el deflector de aire

    1. Instale la placa posterior de M.2 en el deflector de aire.

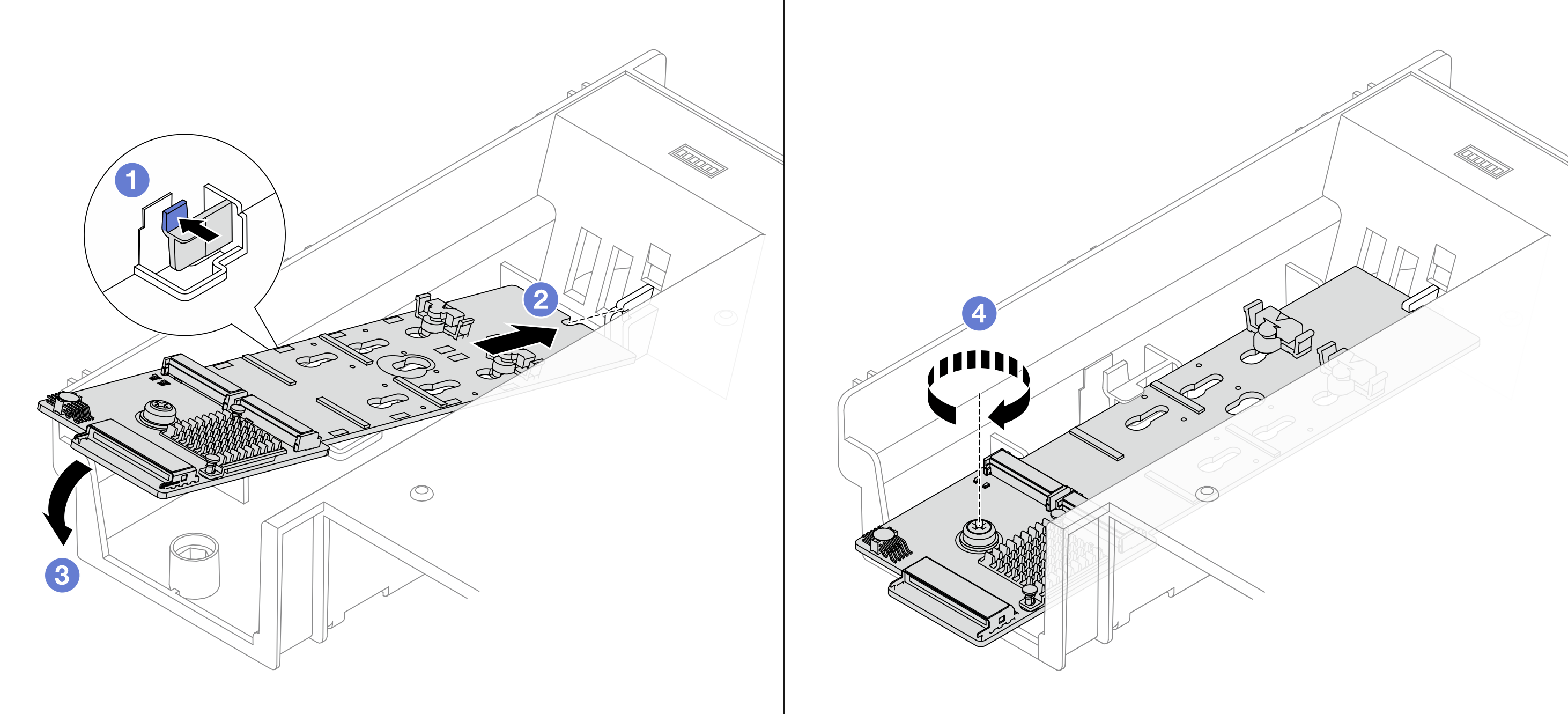

      Figura 1. Instalación de la placa posterior de M.2 en el deflector de aire
      Installing the M.2 backplane on the air baffle

      1. Presione el clip de sujeción del deflector de aire.

      2. Alinee el orificio guía de la placa posterior M.2 con la patilla guía del deflector de aire e inserte la placa posterior en el deflector de aire.

      3. Gire la placa posterior de M.2 hacia abajo a su posición.

      4. Apriete el tornillo para fijar la placa posterior M.2.

    2. Instale la unidad M.2 en la placa posterior de M.2. Consulte Instalación de una unidad M.2.

    Placa posterior de M.2 en el compartimiento de la unidad central
    1. Instale la placa posterior de M.2 en el compartimiento de la unidad central.

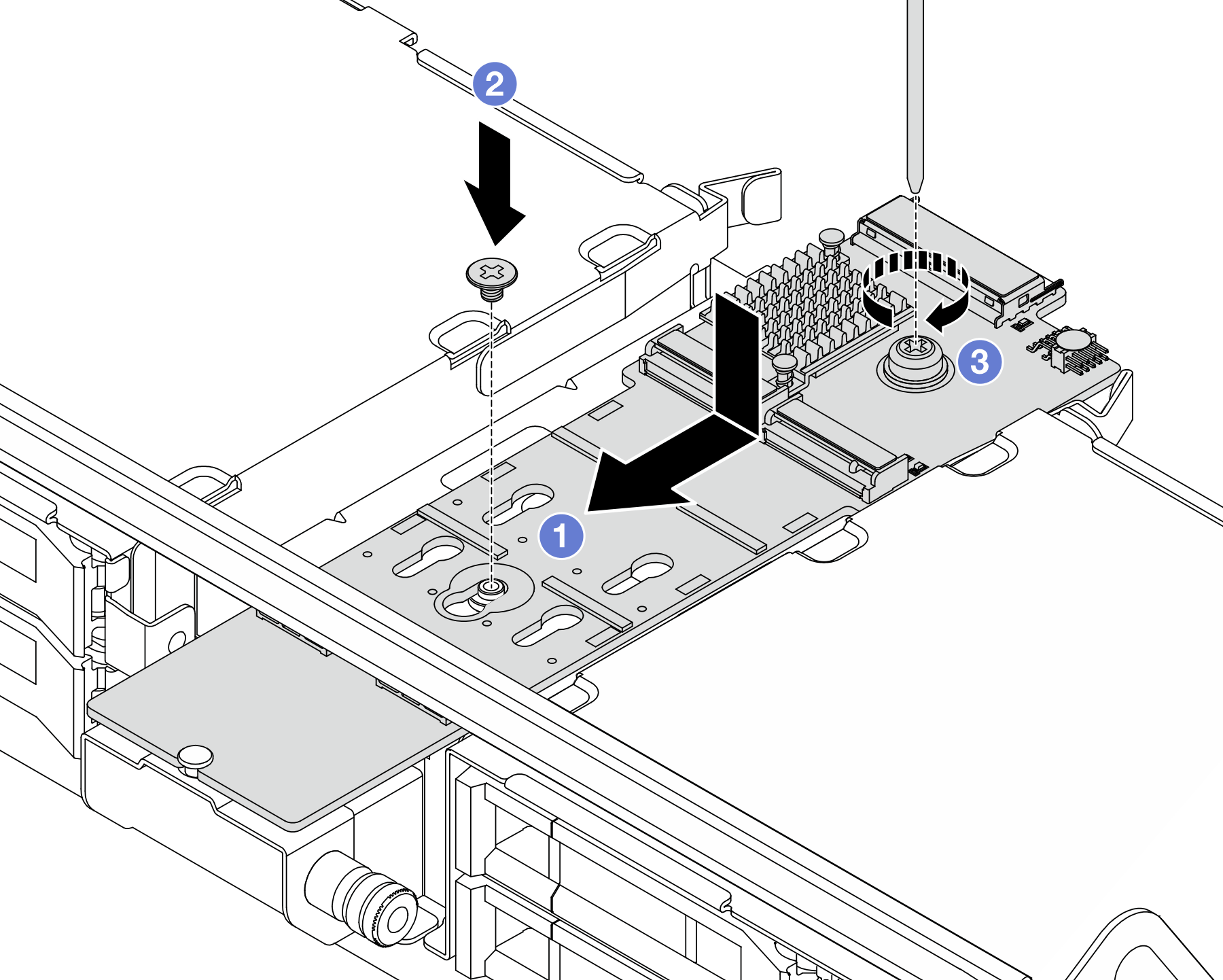

      Figura 2. Instalación de la placa posterior de M.2 en el compartimiento de la unidad central
      Installing the M.2 backplane on the middle drive cage

      1. Alinee el orificio guía de la placa posterior M.2 con la patilla en el compartimiento de la unidad e inserte la placa posterior en el compartimiento de la unidad.

      2. Instale el tornillo del centro de la placa posterior M.2.

      3. Apriete el tornillo del extremo de la placa posterior de M.2.

    2. Instale la unidad M.2 en la placa posterior de M.2. Consulte Instalación de una unidad M.2.

    3. Cierre la manija del compartimiento de la unidad.

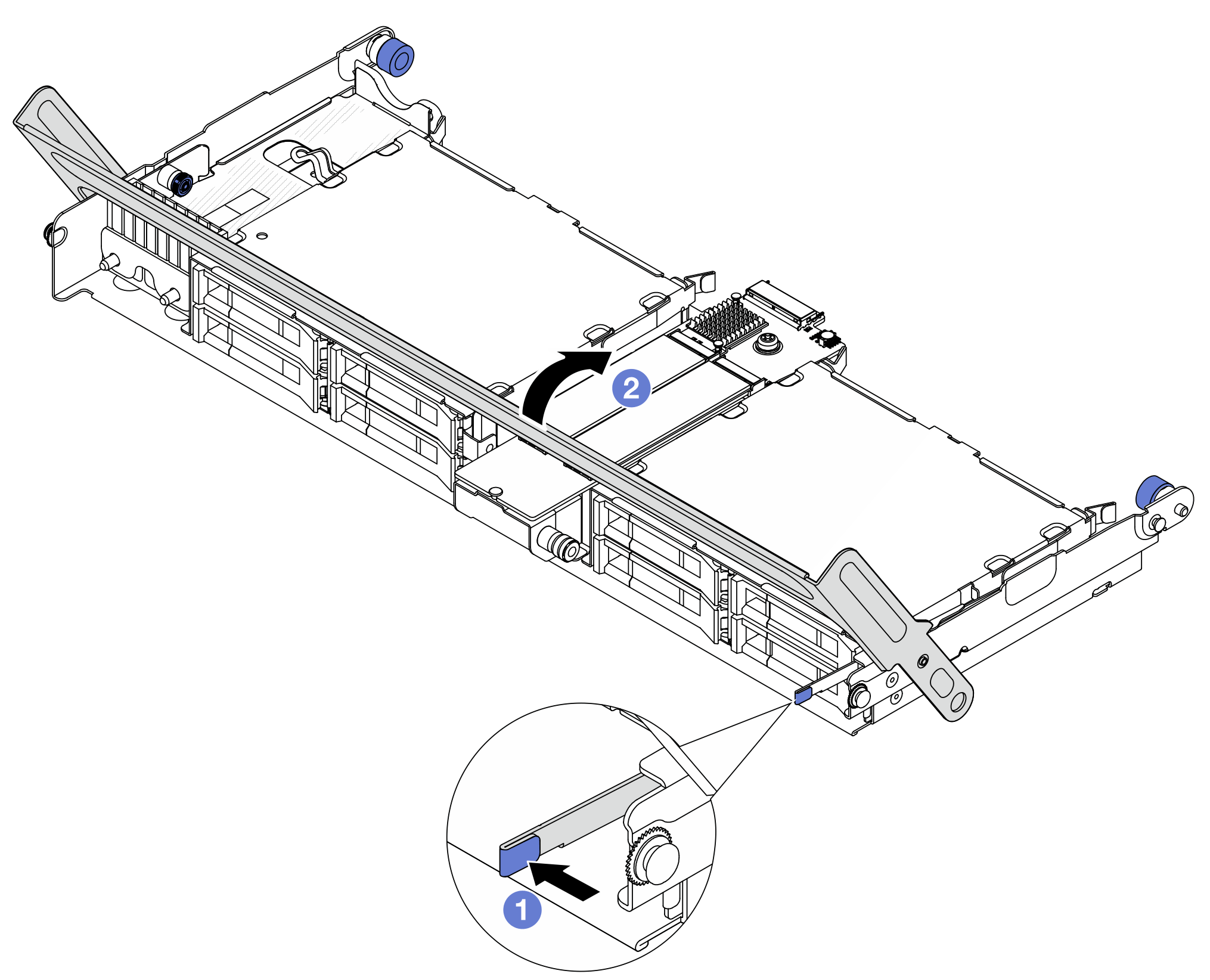

      Figura 3. Cierre de la manija del compartimiento de la unidad central
      Closing the handle of the middle drive cage

      1. Presione el pestillo como se indica.

      2. Cierre el asa.

  3. Conecte el cable a la placa del procesador y la placa posterior M.2. Consulte Disposición interna de los cables.
    Figura 4. Conexión del cable M.2

    1. Conecte el cable de M.2 a la placa posterior de M.2.
    2. Gire el pestillo en el cable como se muestra y presione el pestillo hacia abajo hasta que encaje en su lugar.

Después de finalizar

Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
