ติดตั้งแบ็คเพลน M.2

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแบ็คเพลน M.2

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. ติดตั้งแบ็คเพลน M.2
    แบ็คเพลน M.2 บนแผ่นกั้นลม
    1. ติดตั้งแบ็คเพลน M.2 บนแผ่นกั้นลม

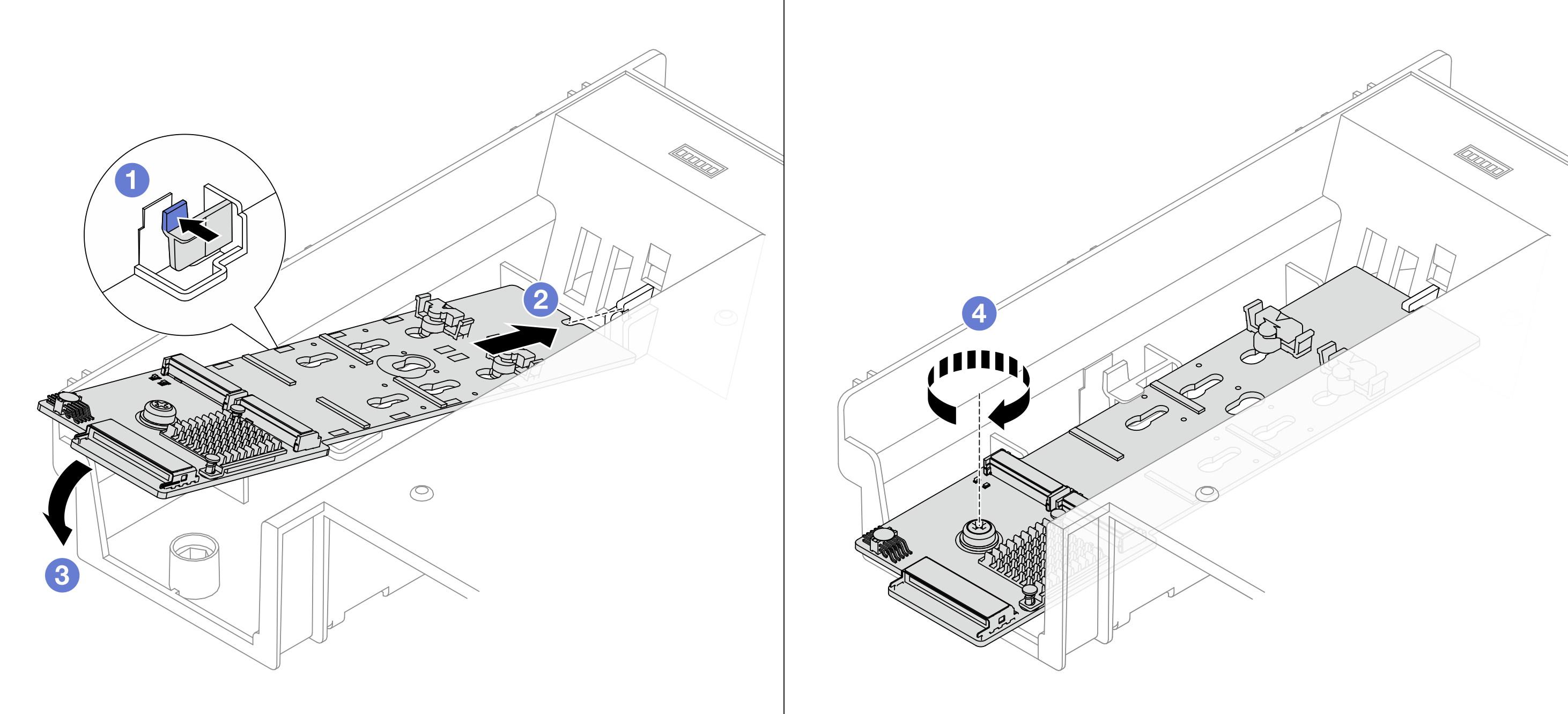

      รูปที่ 1. การติดตั้งแบ็คเพลน M.2 บนแผ่นกั้นลม
      Installing the M.2 backplane on the air baffle
      1. กดคลิปยึดบนแผ่นกั้นลม

      2. จัดแนวรูบนแบ็คเพลน M.2 ให้ตรงกับหมุดยึดบนแผ่นกั้นลม แล้วเสียบแบ็คเพลนลงในแผ่นกั้นลม

      3. หมุนแบ็คเพลน M.2 ในทิศทางลงจนกว่าจะเข้าที่

      4. ขันสกรูให้แน่นเพื่อยึดแบ็คเพลน M.2

    2. ติดตั้งไดรฟ์ M.2 ลงในแบ็คเพลน M.2 ดู ติดตั้งไดรฟ์ M.2

    แบ็คเพลน M.2 บนตัวครอบไดรฟ์กลาง
    1. ติดตั้งแบ็คเพลน M.2 บนตัวครอบไดรฟ์กลาง

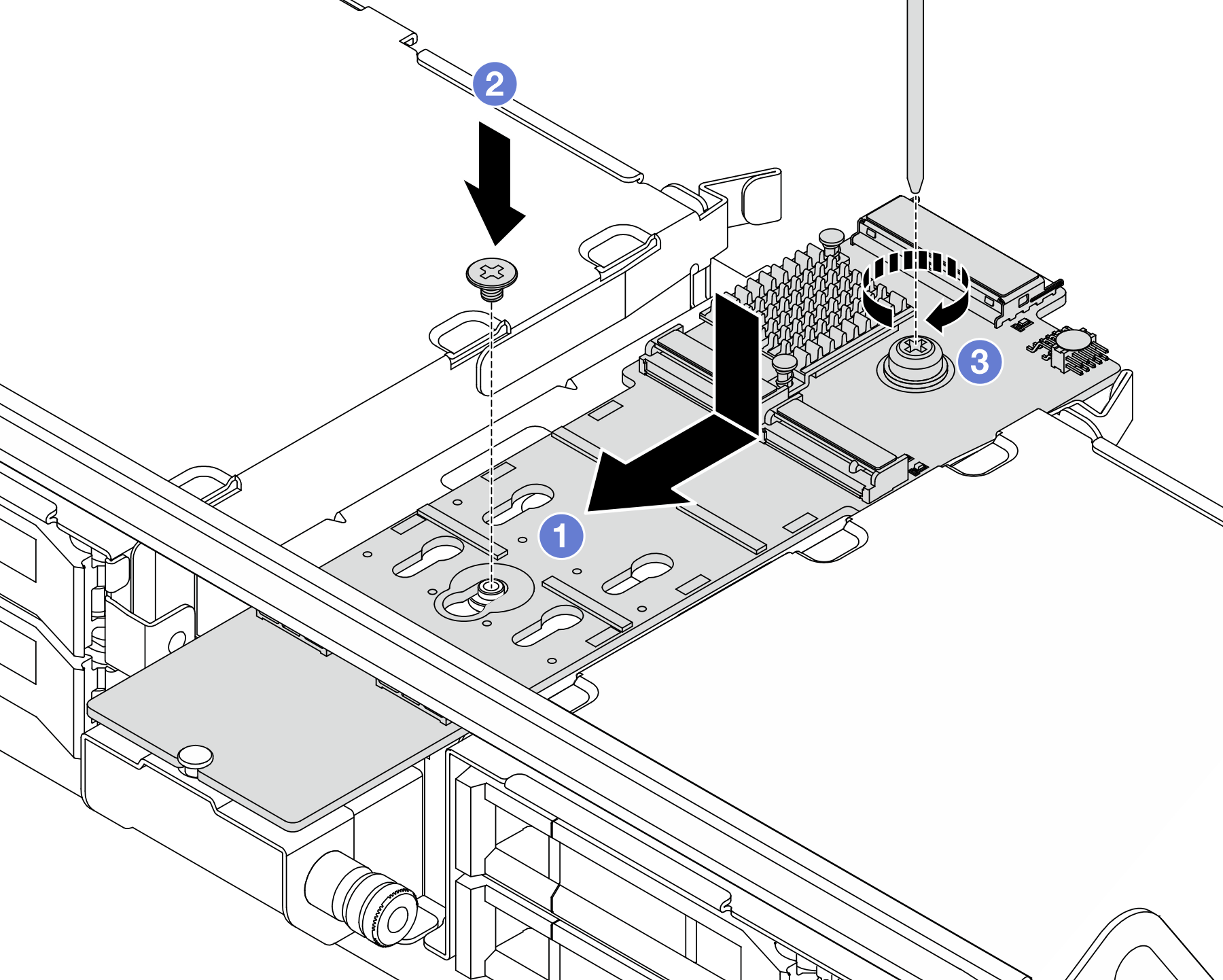

      รูปที่ 2. การติดตั้งแบ็คเพลน M.2 บนตัวครอบไดรฟ์กลาง
      Installing the M.2 backplane on the middle drive cage
      1. จัดแนวรูบนแบ็คเพลน M.2 ให้ตรงกับหมุดบนตัวครอบไดรฟ์ แล้วเสียบแบ็คเพลนลงในตัวครอบไดรฟ์

      2. ติดตั้งสกรูยึดตรงกลางของแบ็คเพลน M.2

      3. ขันสกรูยึดที่ปลายของแบ็คเพลน M.2

    2. ติดตั้งไดรฟ์ M.2 ลงในแบ็คเพลน M.2 ดู ติดตั้งไดรฟ์ M.2

    3. ปิดที่จับตัวครอบไดรฟ์

      รูปที่ 3. การปิดที่จับของตัวครอบไดรฟ์กลาง
      Closing the handle of the middle drive cage

      1. กดสลักตามภาพ

      2. ปิดที่จับ

  3. ต่อสายเข้ากับแบ็คเพลน M.2 และแผงโปรเซสเซอร์ ดู การเดินสายภายใน

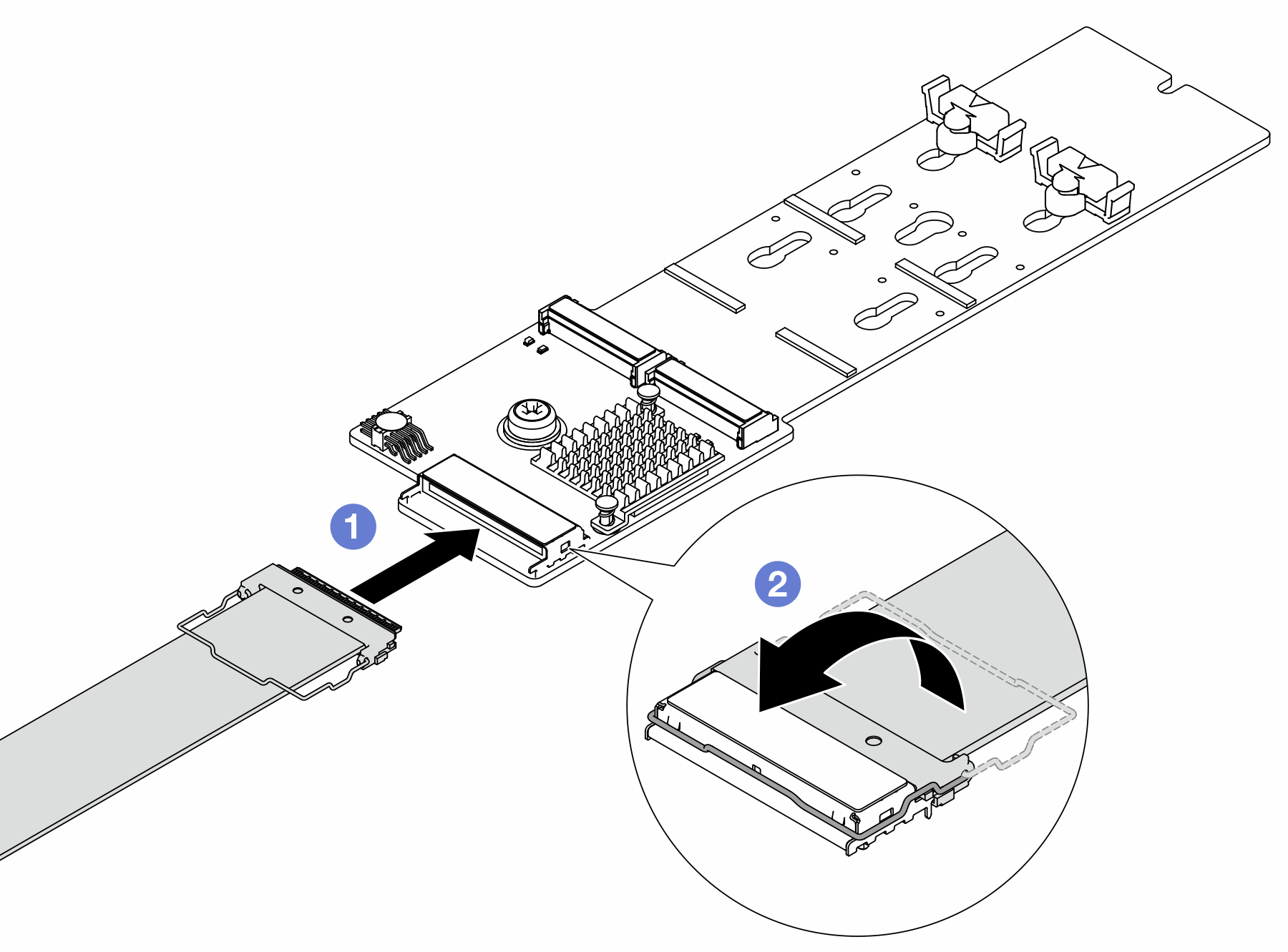

    รูปที่ 4. การต่อสาย M.2

    1. ต่อสาย M.2 เข้ากับแบ็คเพลน M.2
    2. หมุนสลักบนสายตามภาพ แล้วกดสลักลงจนกว่าจะคลิกเข้าที่

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
