ถอดแบ็คเพลน M.2

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแบ็คเพลน M.2

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
  2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
  3. ถอดสาย M.2 ออกจากแบ็คเพลน M.2

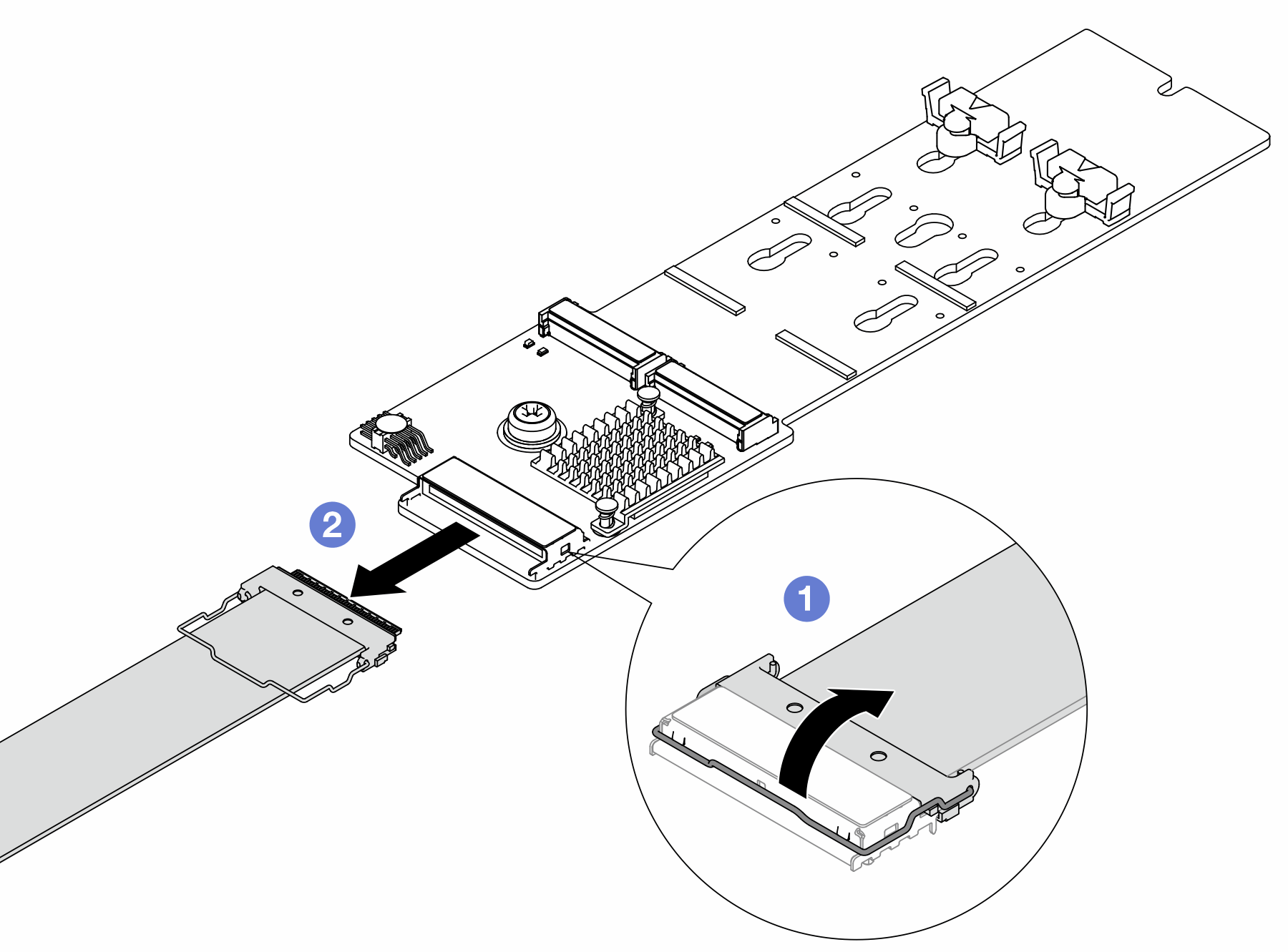

    รูปที่ 1. การถอดสาย M.2

    1. เปิดสลักบนสาย M.2
    2. ถอดสาย M.2 ออกจากแบ็คเพลน M.2
  4. ถอดแบ็คเพลน M.2
    แบ็คเพลน M.2 บนแผ่นกั้นลม
    1. ถอดไดรฟ์ M.2 ออกจากแบ็คเพลน M.2 ดู ถอดไดรฟ์ M.2

    2. ถอดแบ็คเพลน M.2 ออกจากแผ่นกั้นลม

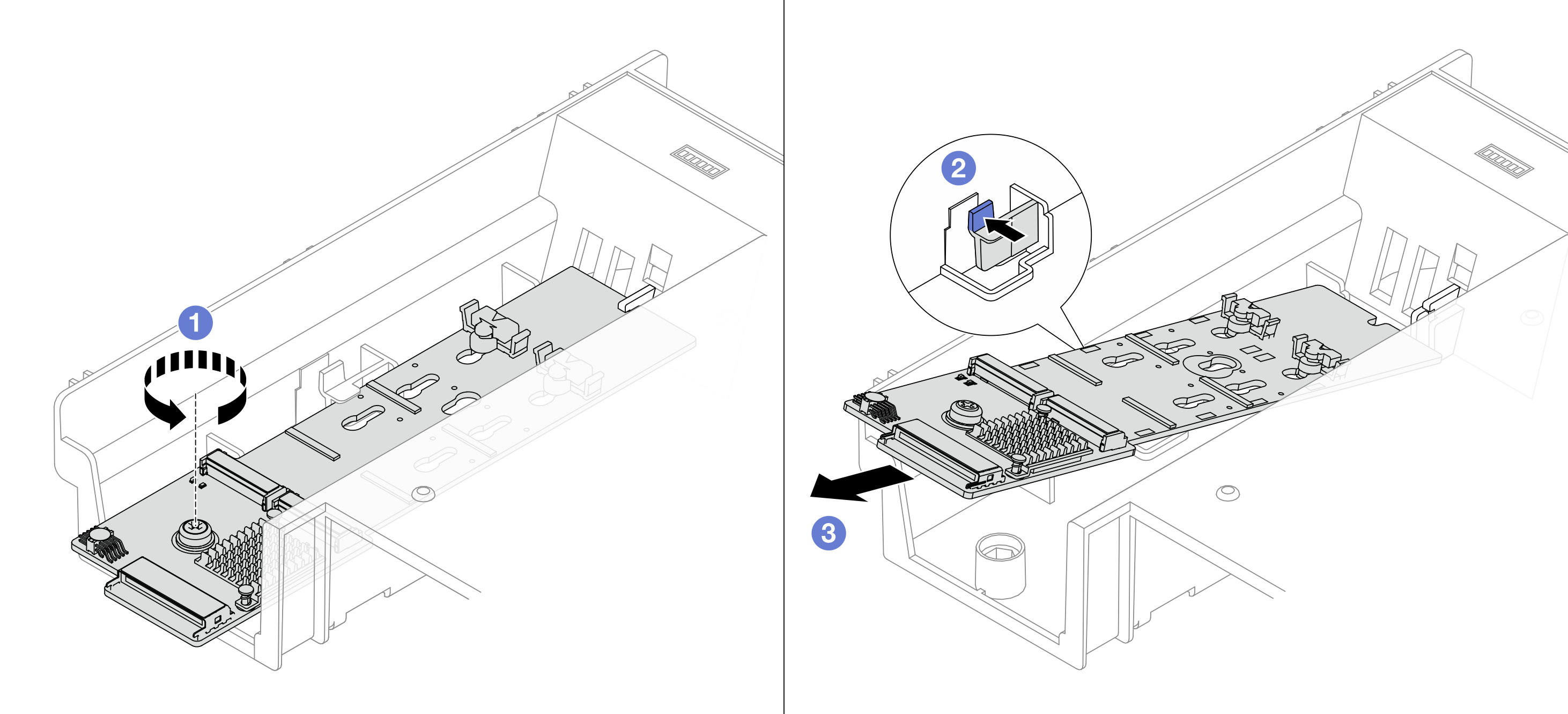

      รูปที่ 2. การถอดแบ็คเพลน M.2 ออกจากแผ่นกั้นลม
      Removing the M.2 backplane from the air baffle
      1. คลายสกรู

      2. กดคลิปยึดเพื่อปลดแบ็คเพลน M.2

      3. ถอดแบ็คเพลน M.2 ออกจากแผ่นกั้นลม

    แบ็คเพลน M.2 บนตัวครอบไดรฟ์กลาง
    1. เปิดที่จับตัวครอบไดรฟ์

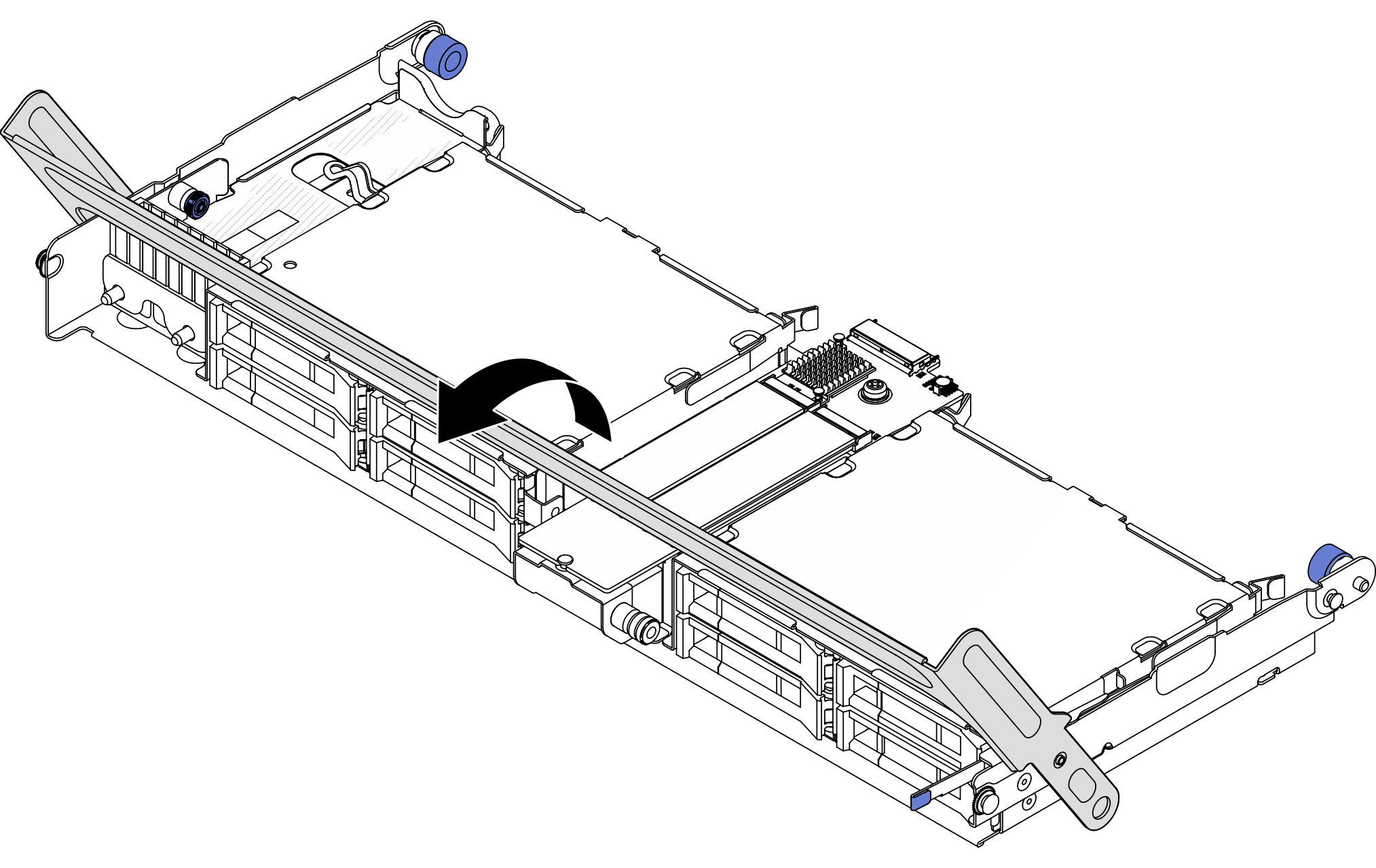

      รูปที่ 3. การเปิดที่จับของตัวครอบไดรฟ์กลาง
      Opening the handle of the middle drive cage

    2. ถอดไดรฟ์ M.2 ออกจากแบ็คเพลน M.2 ดู ถอดไดรฟ์ M.2

    3. ถอดแบ็คเพลน M.2 ออกจากตัวครอบไดรฟ์กลาง

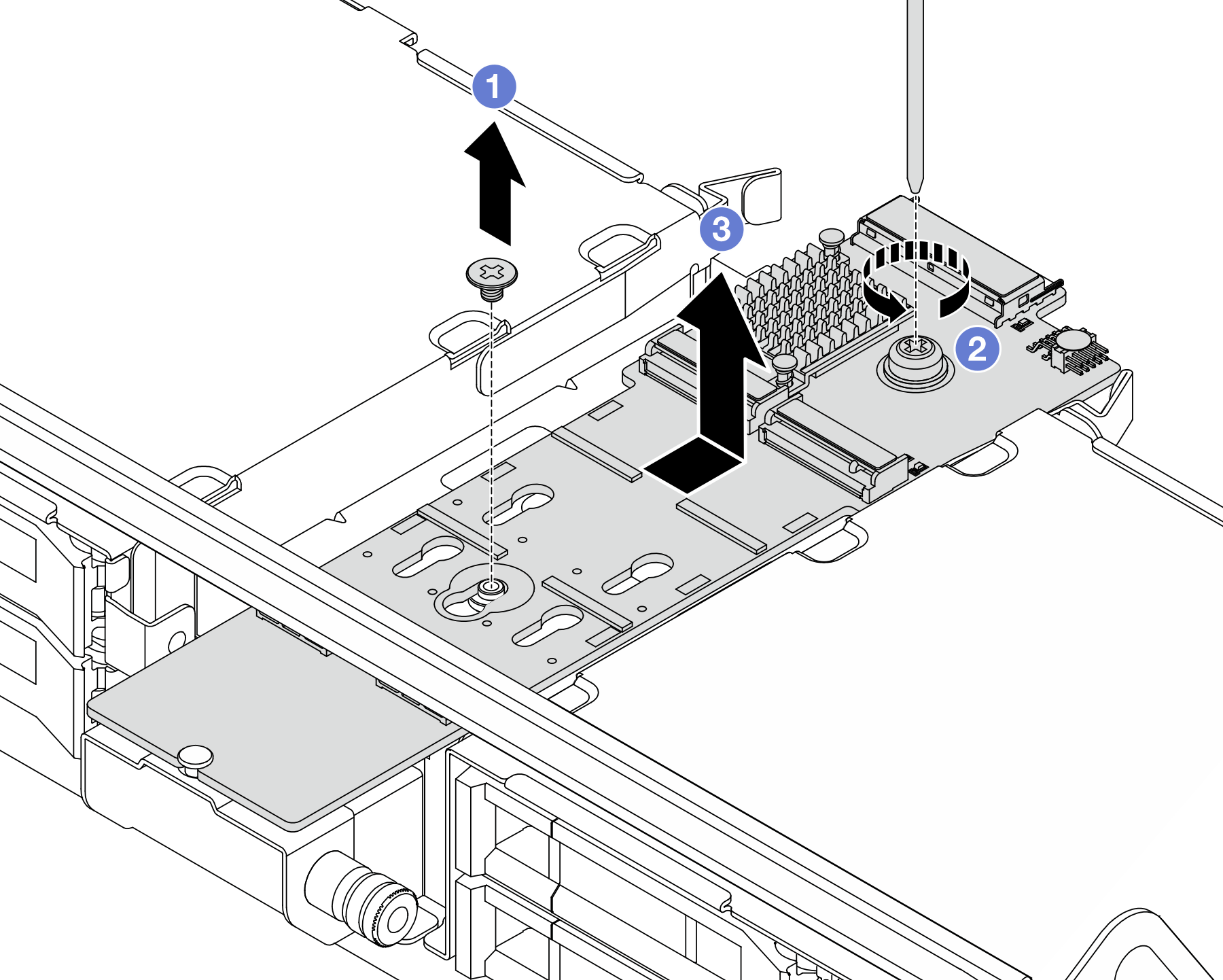

      รูปที่ 4. การถอดแบ็คเพลน M.2 ออกจากตัวครอบไดรฟ์กลาง
      Removing the M.2 backplane from the middle drive cage
      1. ถอดสกรูตรงกลางของแบ็คเพลน M.2

      2. คลายสกรูยึดที่ปลายของแบ็คเพลน M.2

      3. ถอดแบ็คเพลน M.2 ออกจากตัวครอบไดรฟ์ตรงกลางในทิศทางตามภาพ

หลังจากดำเนินการเสร็จ

  1. ติดตั้งแบ็คเพลน M.2 ตัวใหม่ ดู ติดตั้งแบ็คเพลน M.2

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
