M.2 バックプレーンの取り外し

M.2 バックプレーンを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
  2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
  3. M.2 ケーブルを M.2 バックプレーンから外します。

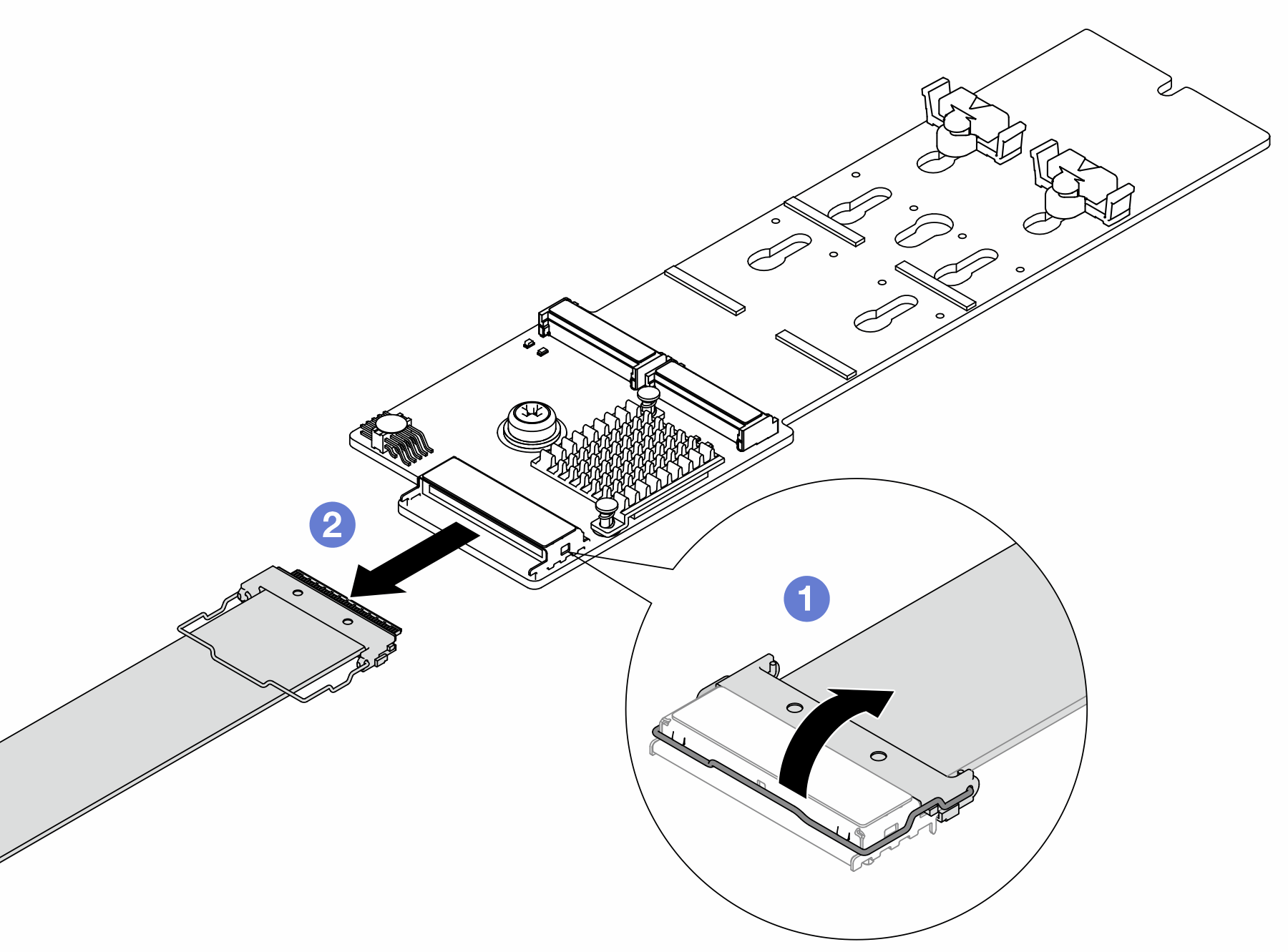

    図 1. M.2 ケーブルの取り外し

    1. M.2 ケーブルのラッチを引き上げます。
    2. M.2 ケーブルを M.2 バックプレーンから外します。
  4. M.2 バックプレーンを取り外します。
    エアー・バッフルの M.2 バックプレーン
    1. M.2 バックプレーンから M.2 ドライブを取り外します。M.2 ドライブの取り外しを参照してください。

    2. M.2 バックプレーンをエアー・バッフルから取り外します。

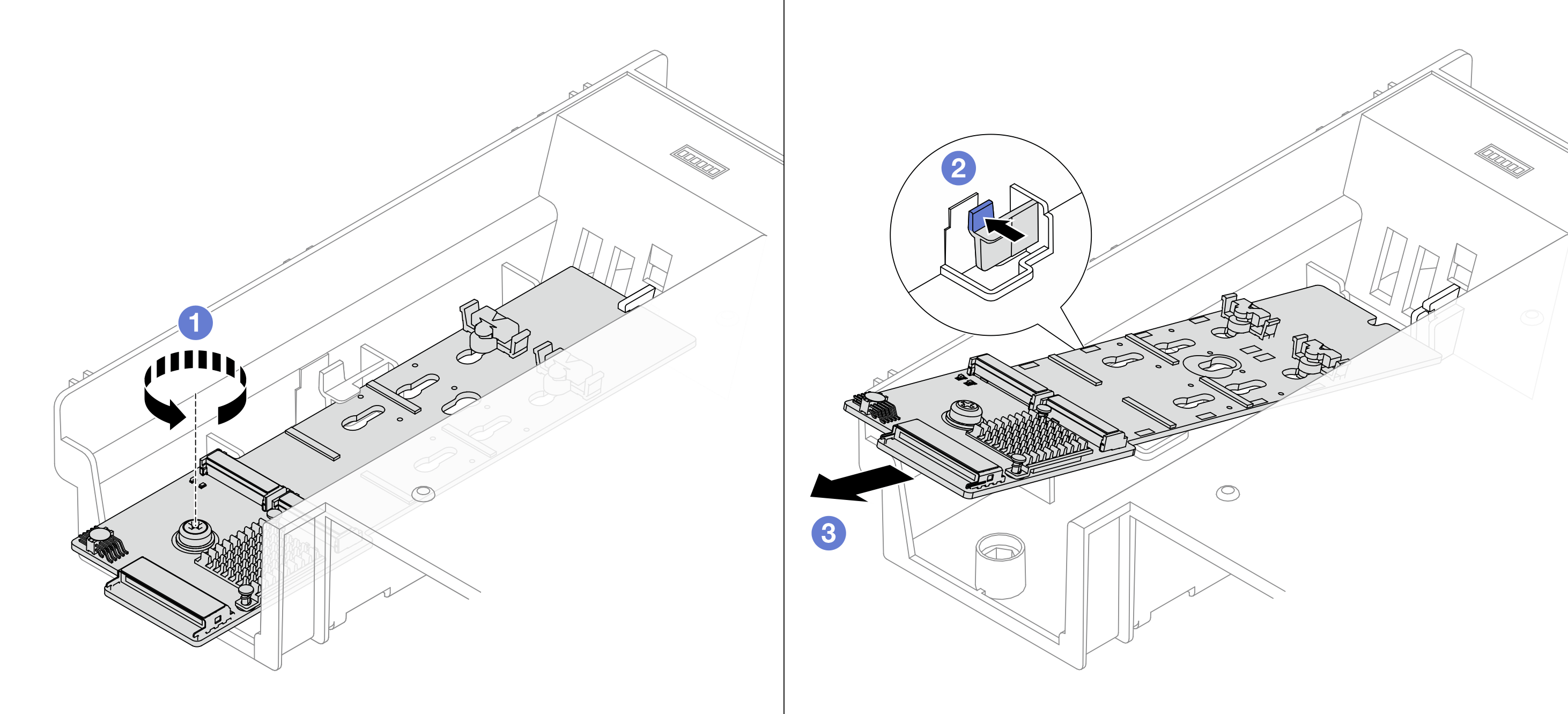

      図 2. M.2 バックプレーンのエアー・バッフルからの取り外し
      Removing the M.2 backplane from the air baffle
      1. ねじを緩めます。

      2. 保持クリップを押して、M.2 バックプレーンを解放します。

      3. M.2 バックプレーンをエアー・バッフルから取り外します。

    中央ドライブ・ケージに M.2 バックプレーンを取り付ける
    1. ドライブ・ケージ・ハンドルを開きます。

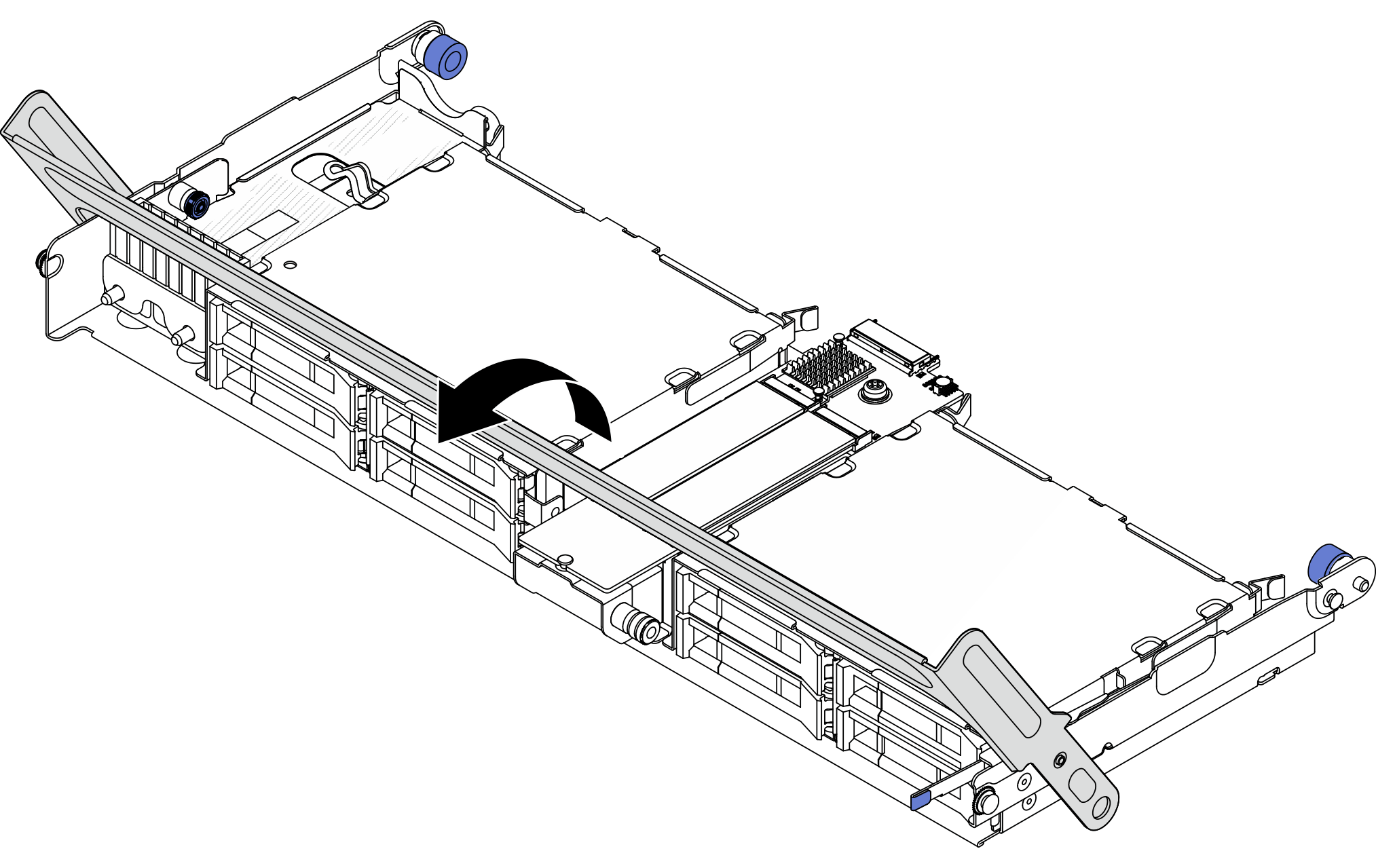

      図 3. 中央ドライブ・ケージのハンドルを開く
      Opening the handle of the middle drive cage

    2. M.2 バックプレーンから M.2 ドライブを取り外します。M.2 ドライブの取り外しを参照してください。

    3. 中央ドライブ・ケージから M.2 バックプレーンを取り外します。

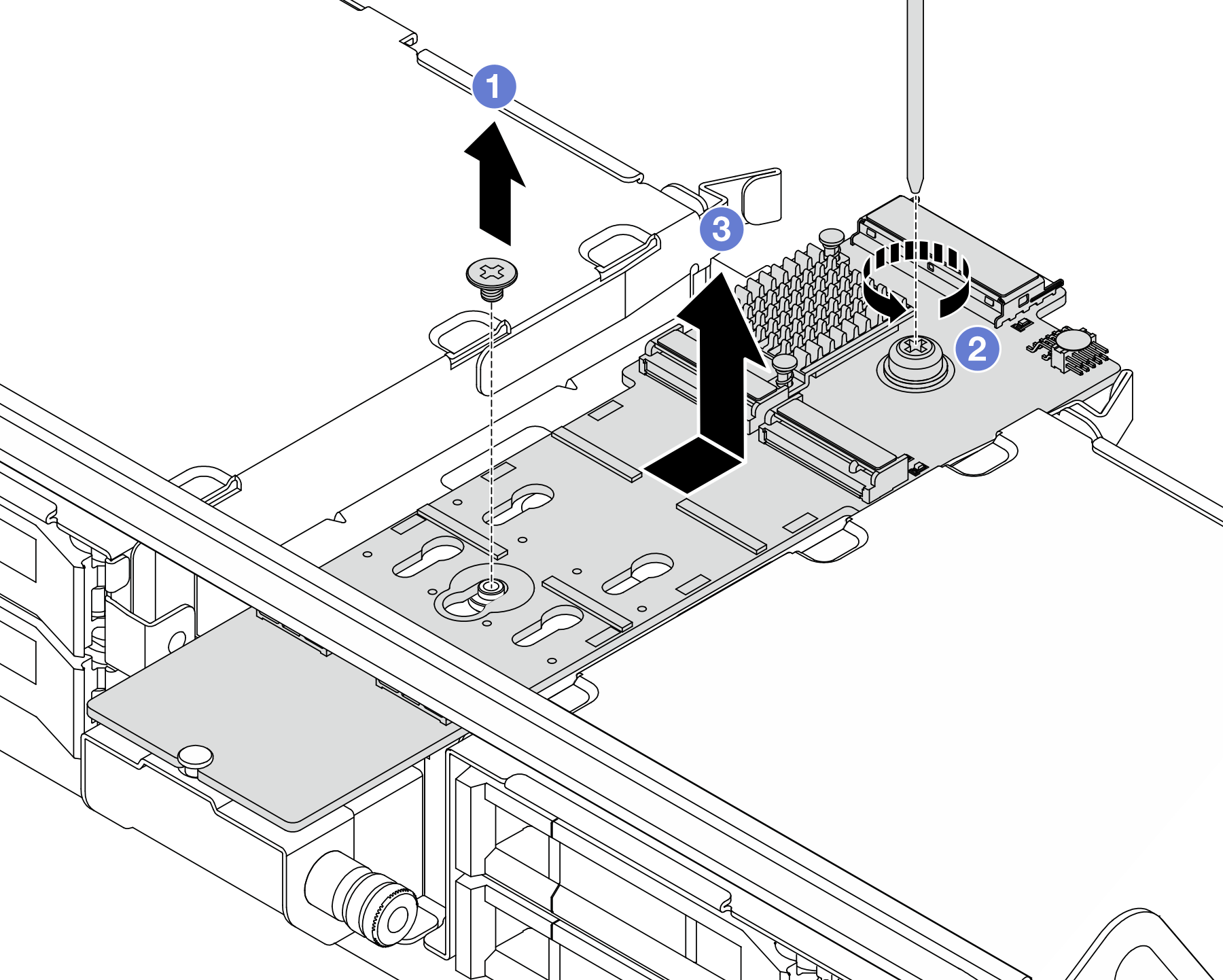

      図 4. 中央ドライブ・ケージからの M.2 バックプレーンの取り外し
      Removing the M.2 backplane from the middle drive cage
      1. M.2 バックプレーンの中央のねじを取り外します。

      2. M.2 バックプレーンの端のねじを緩めます。

      3. 図に示す方向に M.2 バックプレーンを中央ドライブ・ケージから取り外します。

完了したら

  1. 新規 M.2 バックプレーンを取り付けます。M.2 バックプレーンの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
