M.2 백플레인 제거

이 섹션의 지침에 따라 M.2 백플레인을 제거하십시오.

절차

1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
3. M.2 백플레인에서 M.2 케이블을 분리하십시오.

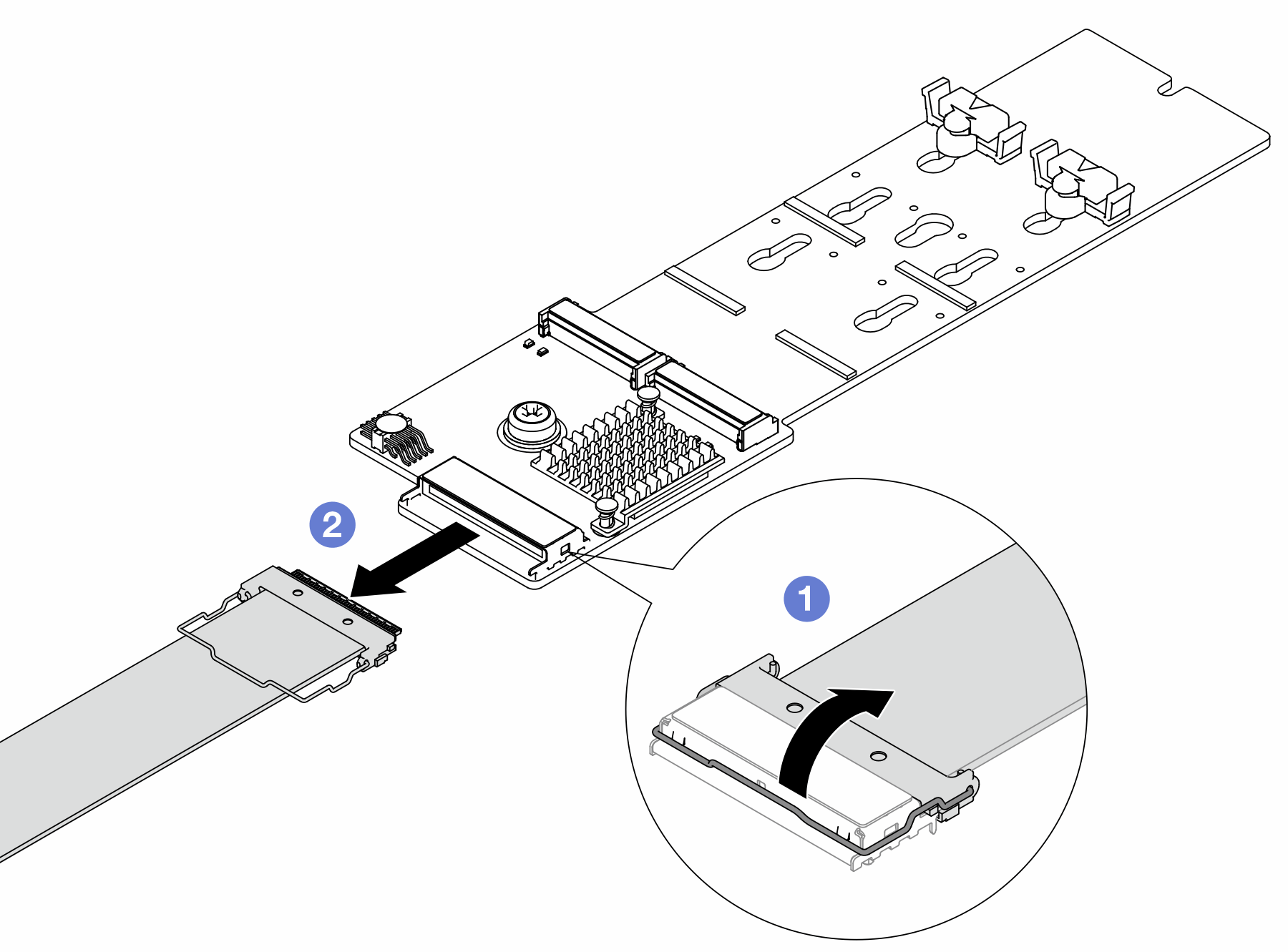

   그림 1. M.2 케이블 분리






   1. M.2 케이블의 래치를 당깁니다.
   2. M.2 백플레인에서 M.2 케이블을 분리하십시오.
4. M.2 백플레인을 제거하십시오.
   공기 조절 장치의 M.2 백플레인

   1. M.2 백플레인에서 M.2 드라이브를 제거하십시오. M.2 드라이브 제거의 내용을 참조하십시오.

   2. 공기 조절 장치에서 M.2 백플레인을 제거하십시오.

      그림 2. 공기 조절 장치에서 M.2 백플레인 제거



      1. 나사를 푸십시오.

      2. 고정 클립을 눌러 M.2 백플레인을 해제하십시오.

      3. 공기 조절 장치에서 M.2 백플레인을 제거하십시오.

   중간 드라이브 케이지의 M.2 백플레인

   1. 드라이브 케이지 손잡이를 여십시오.

      그림 3. 중간 드라이브 케이지의 손잡이 열기







   2. M.2 백플레인에서 M.2 드라이브를 제거하십시오. M.2 드라이브 제거의 내용을 참조하십시오.

   3. 중간 드라이브 케이지에서 M.2 백플레인을 제거하십시오.

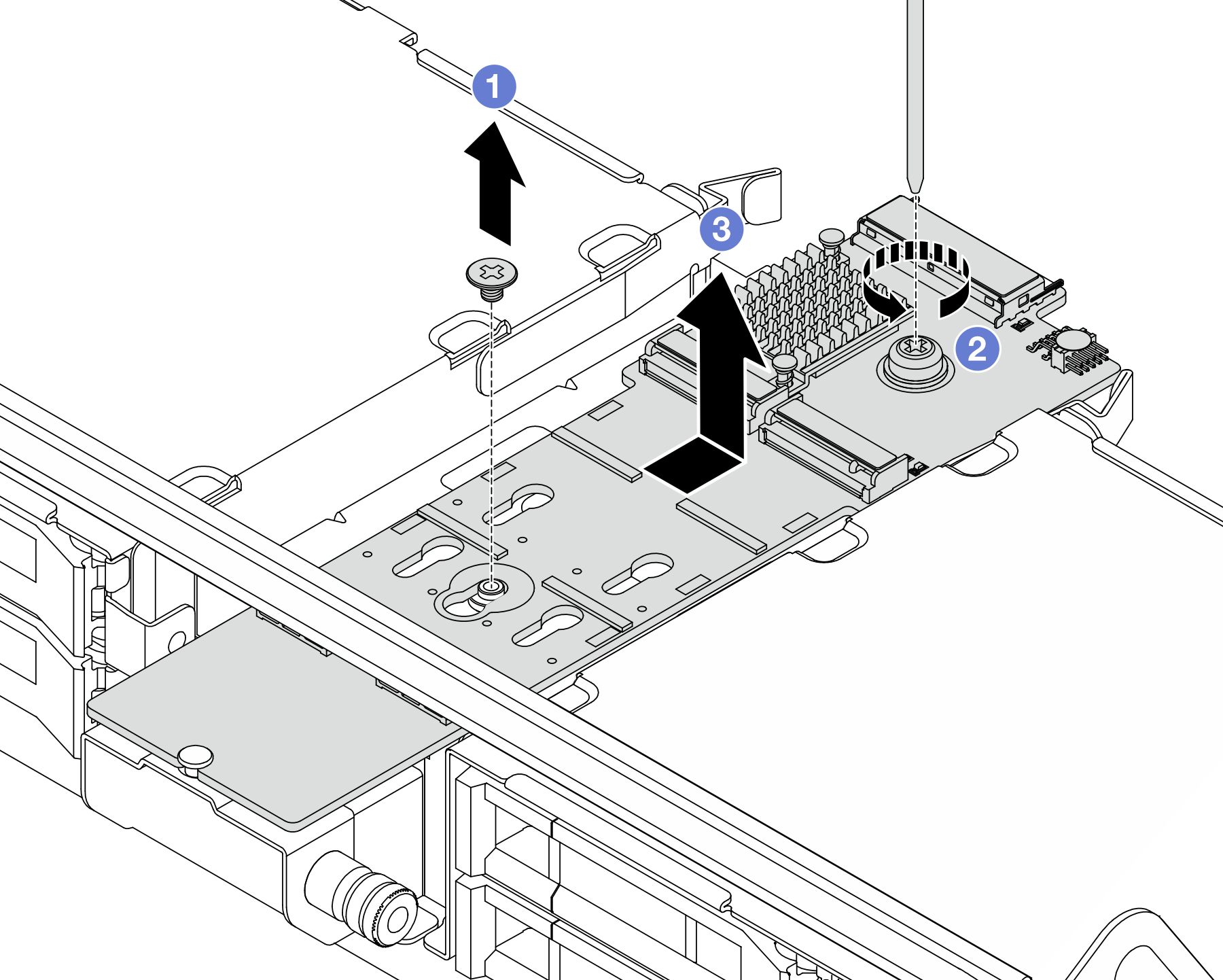

      그림 4. 중간 드라이브 케이지에서 M.2 백플레인 제거



      1. M.2 백플레인의 중간에 있는 나사를 제거하십시오.

      2. M.2 백플레인의 끝에 있는 나사를 푸십시오.

      3. 표시된 방향으로 중간 드라이브 케이지에서 M.2 백플레인을 제거하십시오.
