Rimozione del backplane M.2

Seguire le istruzioni riportate in questa sezione per rimuovere il backplane M.2.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
  2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
  3. Scollegare il cavo M.2 dal backplane M.2.

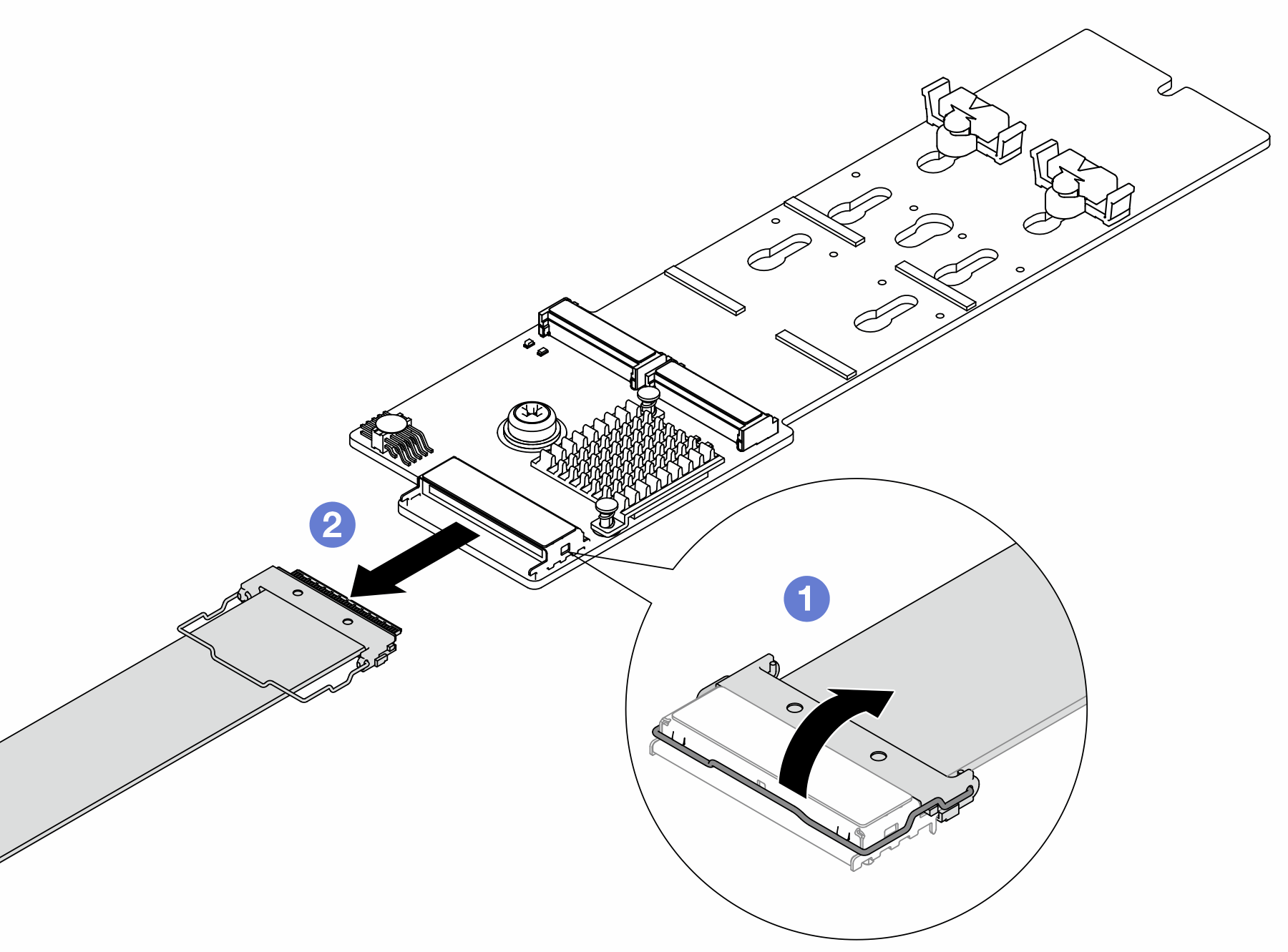

    Figura 1. Scollegamento del cavo M.2

    1. Sollevare il fermo sul cavo M.2.
    2. Scollegare il cavo M.2 dal backplane M.2.
  4. Rimuovere il backplane M.2.
    Backplane M.2 sul deflettore d'aria

    1. Rimuovere l'unità M.2 dal backplane M.2. Vedere Rimozione di un'unità M.2.

    2. Rimuovere il backplane M.2 dal deflettore d'aria.

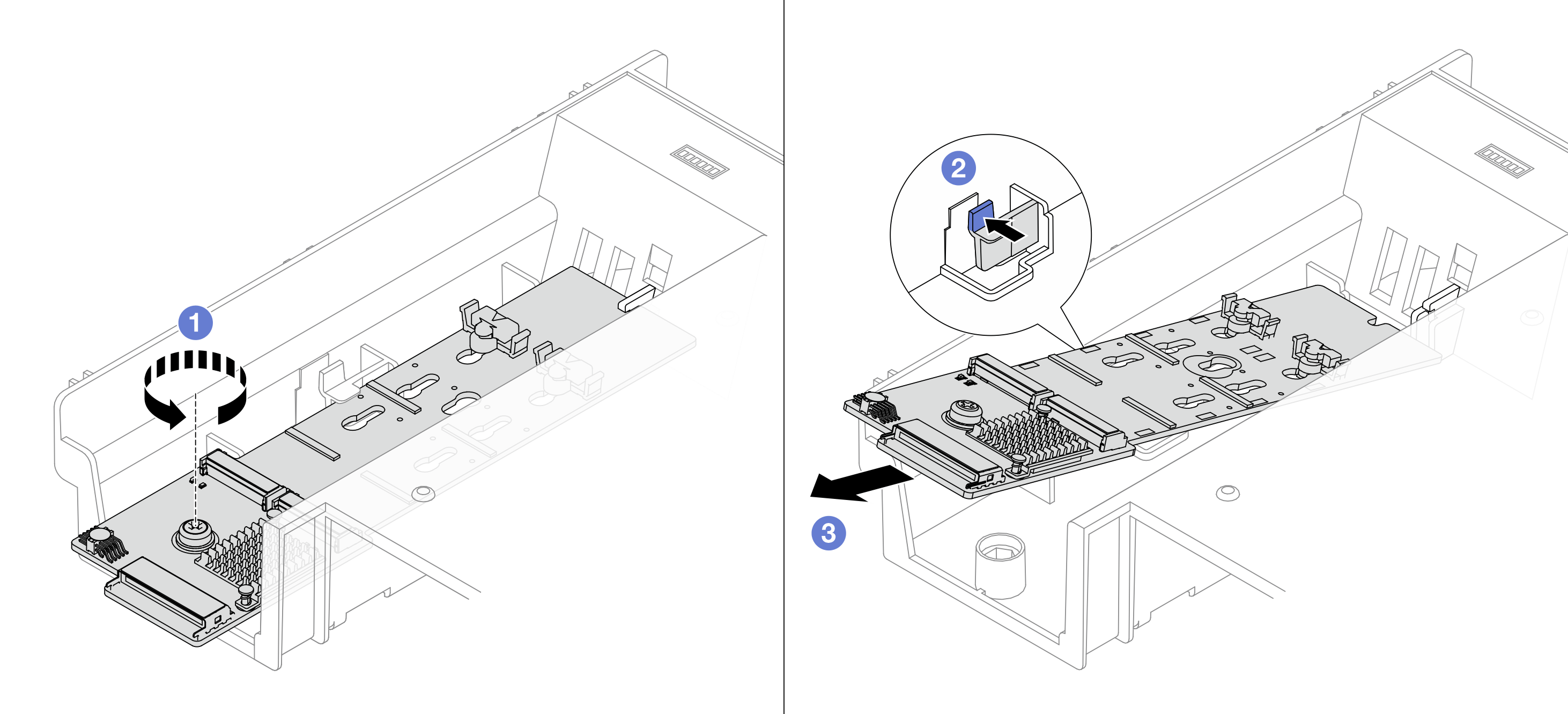

      Figura 2. Rimozione del backplane M.2 dal deflettore d'aria
      Removing the M.2 backplane from the air baffle

      1. Allentare la vite.

      2. Premere il fermo di blocco per rilasciare il backplane M.2.

      3. Rimuovere il backplane M.2 dal deflettore d'aria.

    Backplane M.2 nel telaio dell'unità centrale

    1. Aprire la maniglia del telaio unità.

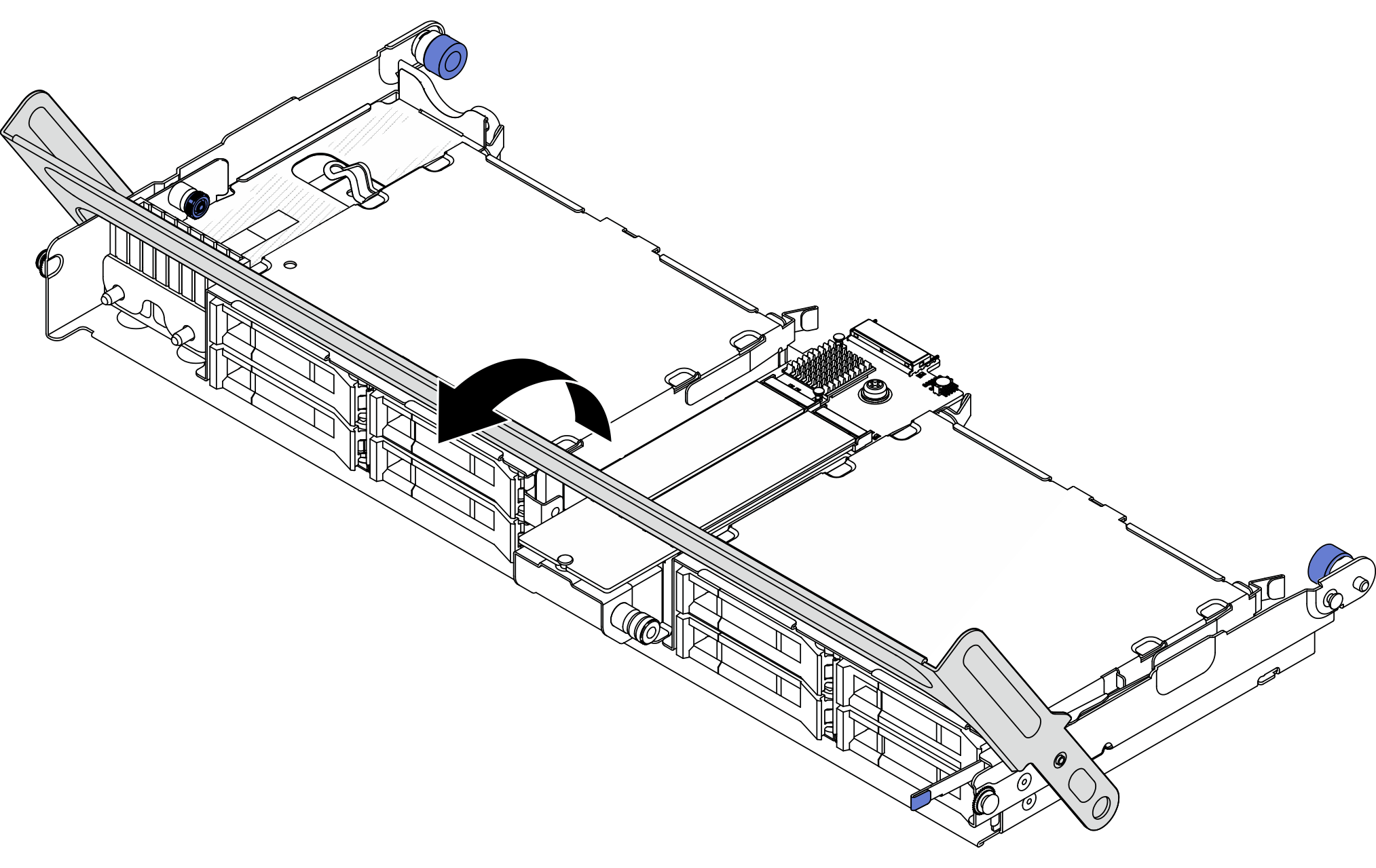

      Figura 3. Apertura della maniglia del telaio dell'unità centrale
      Opening the handle of the middle drive cage

    2. Rimuovere l'unità M.2 dal backplane M.2. Vedere Rimozione di un'unità M.2.

    3. Rimuovere il backplane M.2 dal telaio dell'unità centrale.

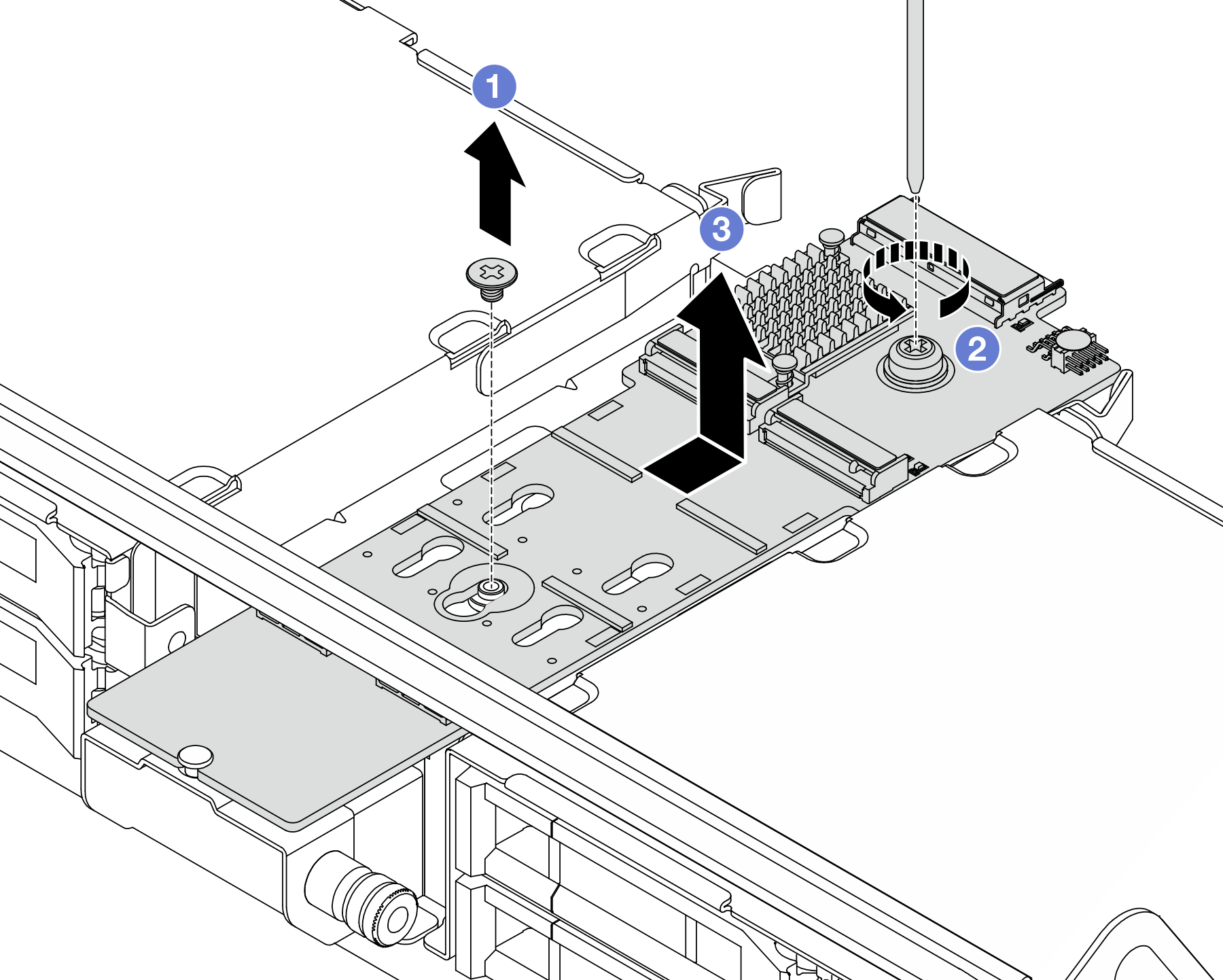

      Figura 4. Rimozione del backplane M.2 dal telaio dell'unità centrale
      Removing the M.2 backplane from the middle drive cage

      1. Rimuovere la vite al centro del backplane M.2.

      2. Allentare la vite all'estremità del backplane M.2.

      3. Rimuovere il backplane M.2 dal telaio unità centrale nella direzione mostrata.

Dopo aver terminato

  1. Installare un nuovo backplane M.2. Vedere Installazione del backplane M.2.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
