Rückwandhalterung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Rückwandhalterung zu entfernen.

Zu dieser Aufgabe

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

Tabelle 1. Rückwandhalterungen

Linke Rückwandhalterung	Mittlere Rückwandhalterung	Rechte Rückwandhalterung

Vorgehensweise

1. Bereiten Sie die Aufgabe vor.
   1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server aus dem Rack entfernen.
   2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
   3. Entfernen Sie alle hinteren Adapterkartenbaugruppen. Siehe Hintere Adapterkartenbaugruppe und PCIe-Adapter austauschen.
2. Entfernen Sie die Rückwandhalterung.

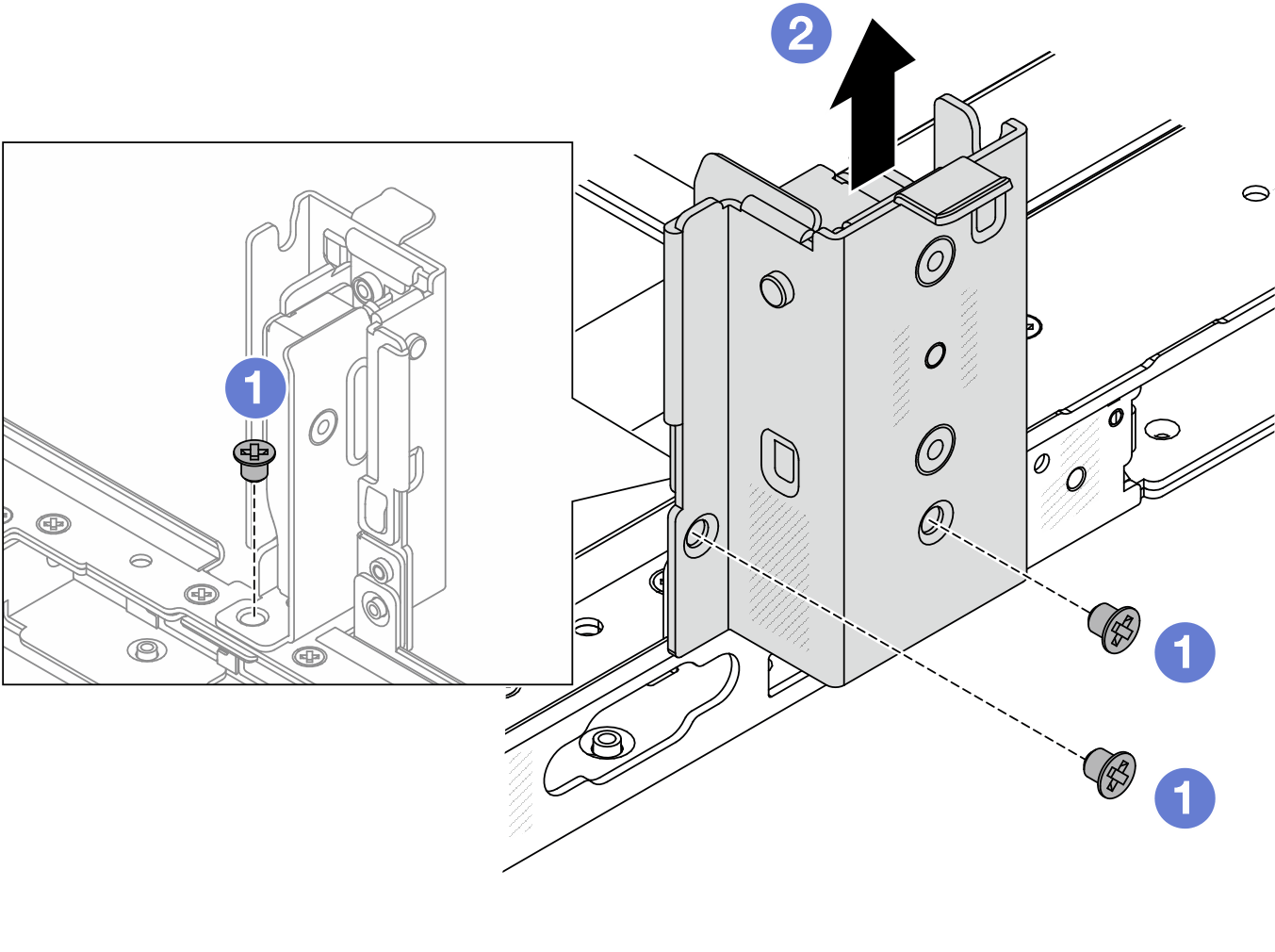

   Abbildung 1. Entfernen der linken Rückwandhalterung



   Abbildung 2. Entfernen der mittleren Rückwandhalterung



   Abbildung 3. Entfernen der rechten Rückwandhalterung


   1. Entfernen Sie die Schrauben.
   2. Entfernen Sie die Halterung wie dargestellt aus dem Gehäuse.
