Снятие скобы задней стенки

В этом разделе приведены инструкции по снятию скобы задней стенки.

Об этой задаче

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

Табл. 1. Скобы задней стенки

Левая скоба задней стенки	Средняя скоба задней стенки	Правая скоба задней стенки

Процедура

1. Выполните подготовительные действия для данной задачи.
   1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие сервера со стойки.
   2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
   3. Снимите все задние блоки плат-адаптеров Riser. См. раздел Замена заднего блока платы-адаптера Riser и адаптера PCIe.
2. Снимите скобу задней стенки.

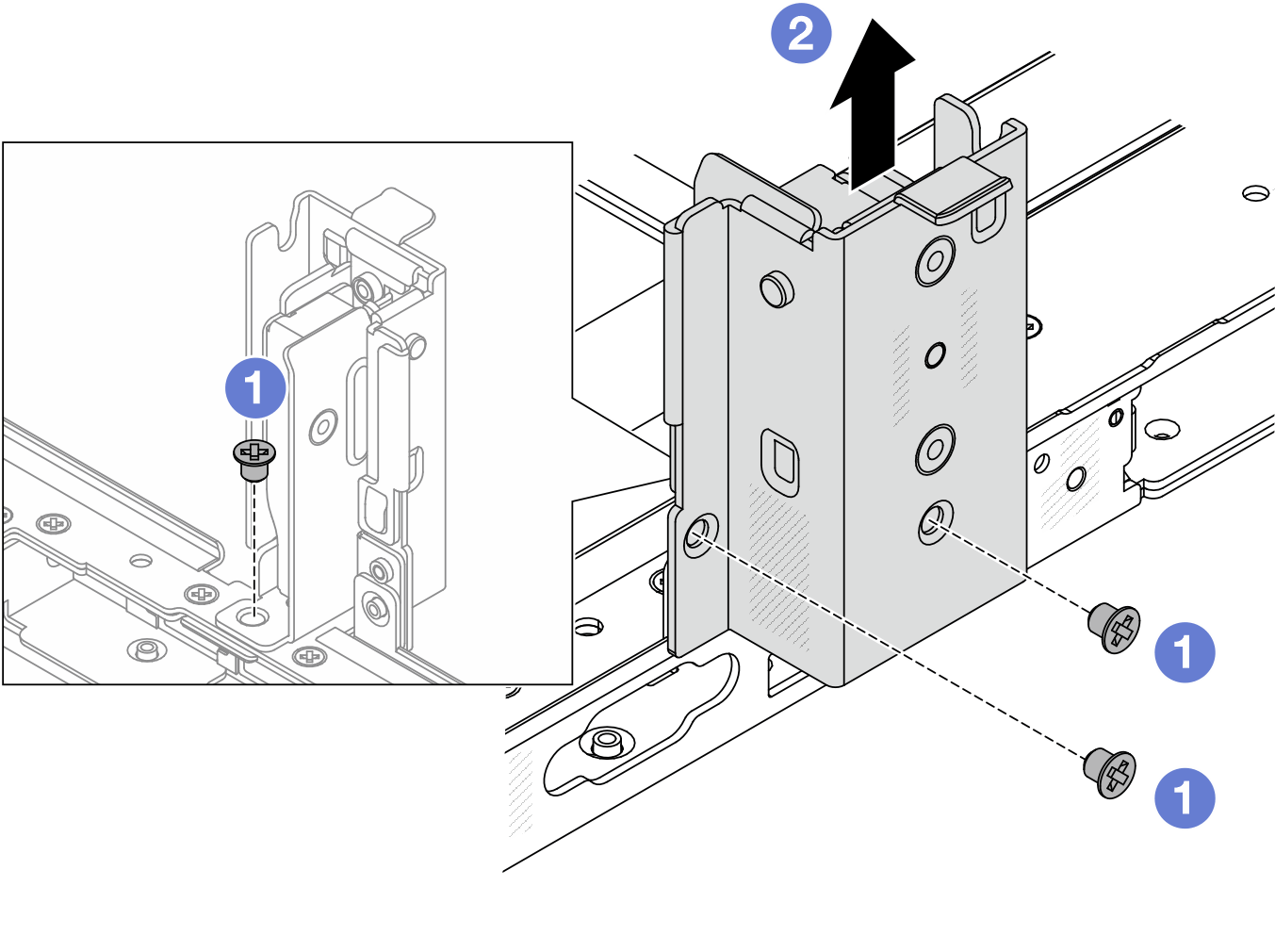

   Рис. 1. Снятие левой скобы задней стенки



   Рис. 2. Снятие средней скобы задней стенки



   Рис. 3. Снятие правой скобы задней стенки


   1. Отверните винты.
   2. Снимите скобу с рамы, как показано на рисунке.
