Remover um suporte de parede traseira

Siga as instruções nesta seção para remover um suporte de parede traseira.

Sobre esta tarefa

Atenção
Tabela 1. Suporte de parede traseira

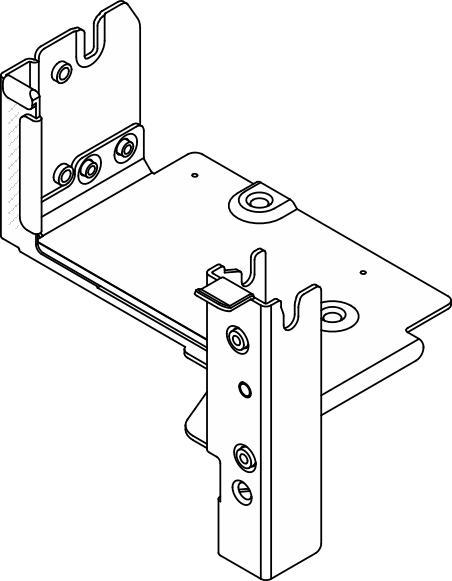

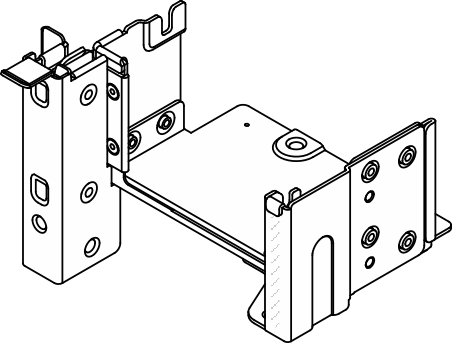

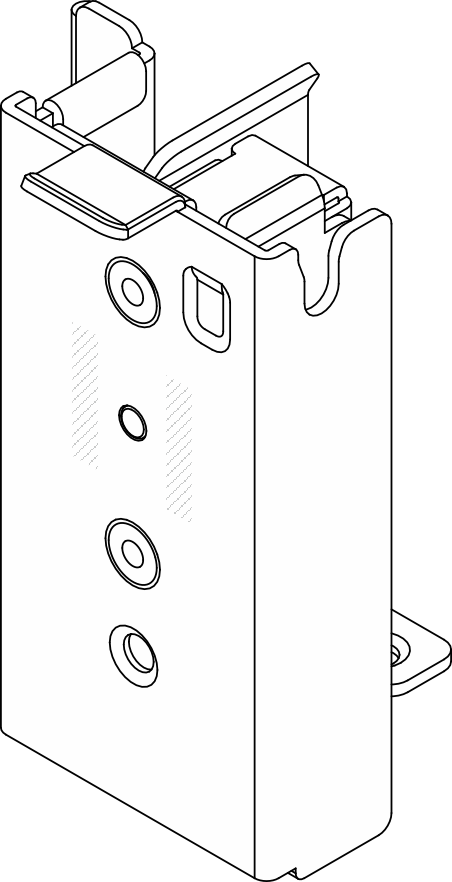

Suporte de parede traseira esquerdoSuporte de parede traseira centralSuporte de parede traseira direito






Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover o servidor do rack.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova todos os conjuntos de placas riser traseiros. Consulte Substituição do conjunto de placa riser traseira e do adaptador PCIe.
  2. Remova o suporte de parede traseira.

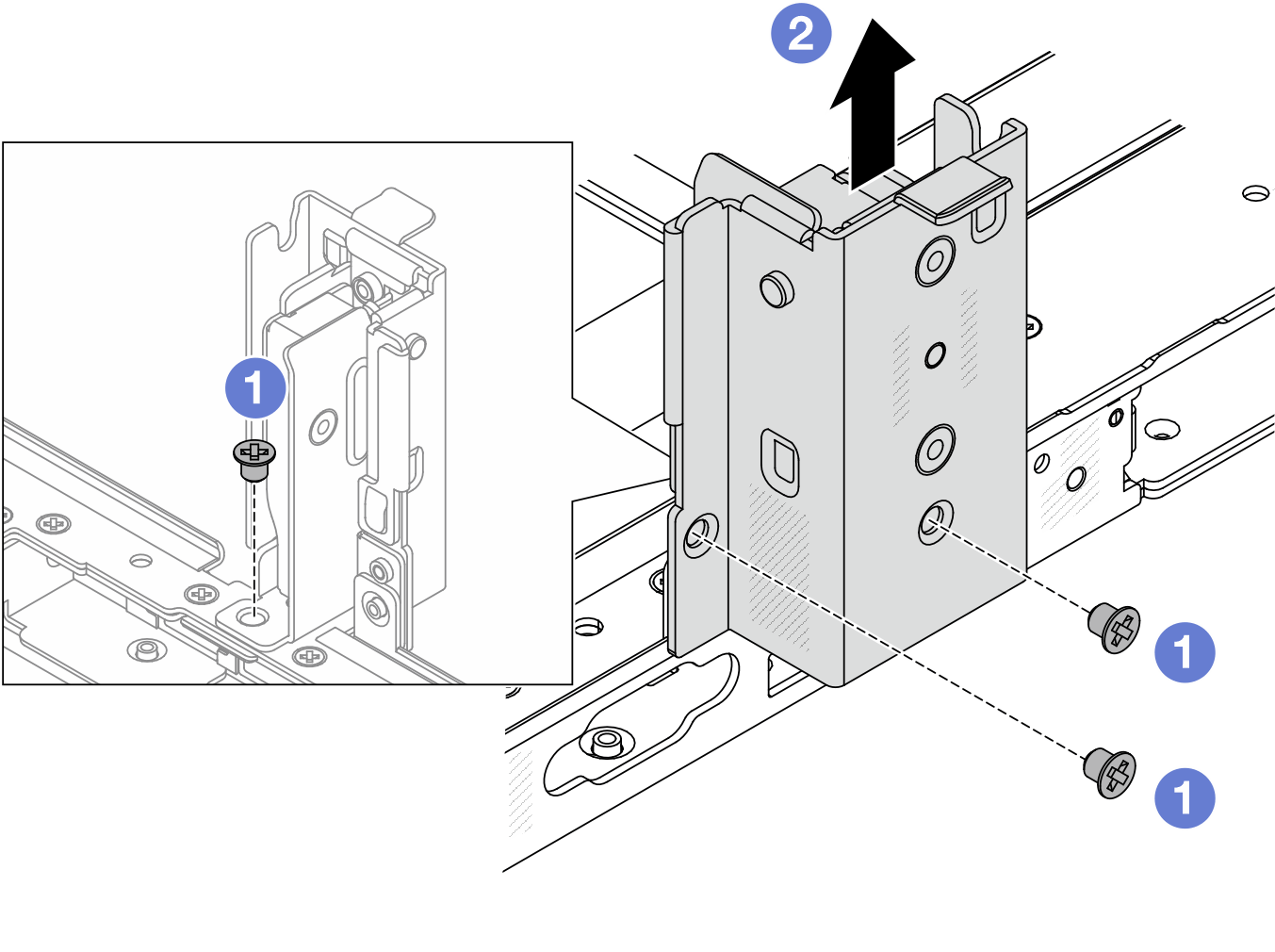

    Figura 1. Remoção do suporte da parede traseira esquerda
    Removing the left rearwall bracket
    Figura 2. Remoção do suporte da parede traseira do meio
    Removing the middle rearwall bracket
    Figura 3. Remoção do suporte da parede traseira direita
    Removing the right rearwall bracket
    1. Remova os parafusos.
    2. Remova o suporte do chassi conforme mostrado.

Depois de concluir

  1. Instale os suportes de parede traseira necessários de volta no chassi traseiro. Consulte Instalar um suporte de parede traseira.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
