Instalar um suporte de parede traseira
Siga as instruções nesta seção para instalar um suporte de parede traseira.
Sobre esta tarefa
Atenção
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Suporte de parede traseira esquerdo | Suporte de parede traseira central | Suporte de parede traseira direito |
---|---|---|
![]() | ![]() | ![]() |
Procedimento
Instale os suportes de parede traseira.

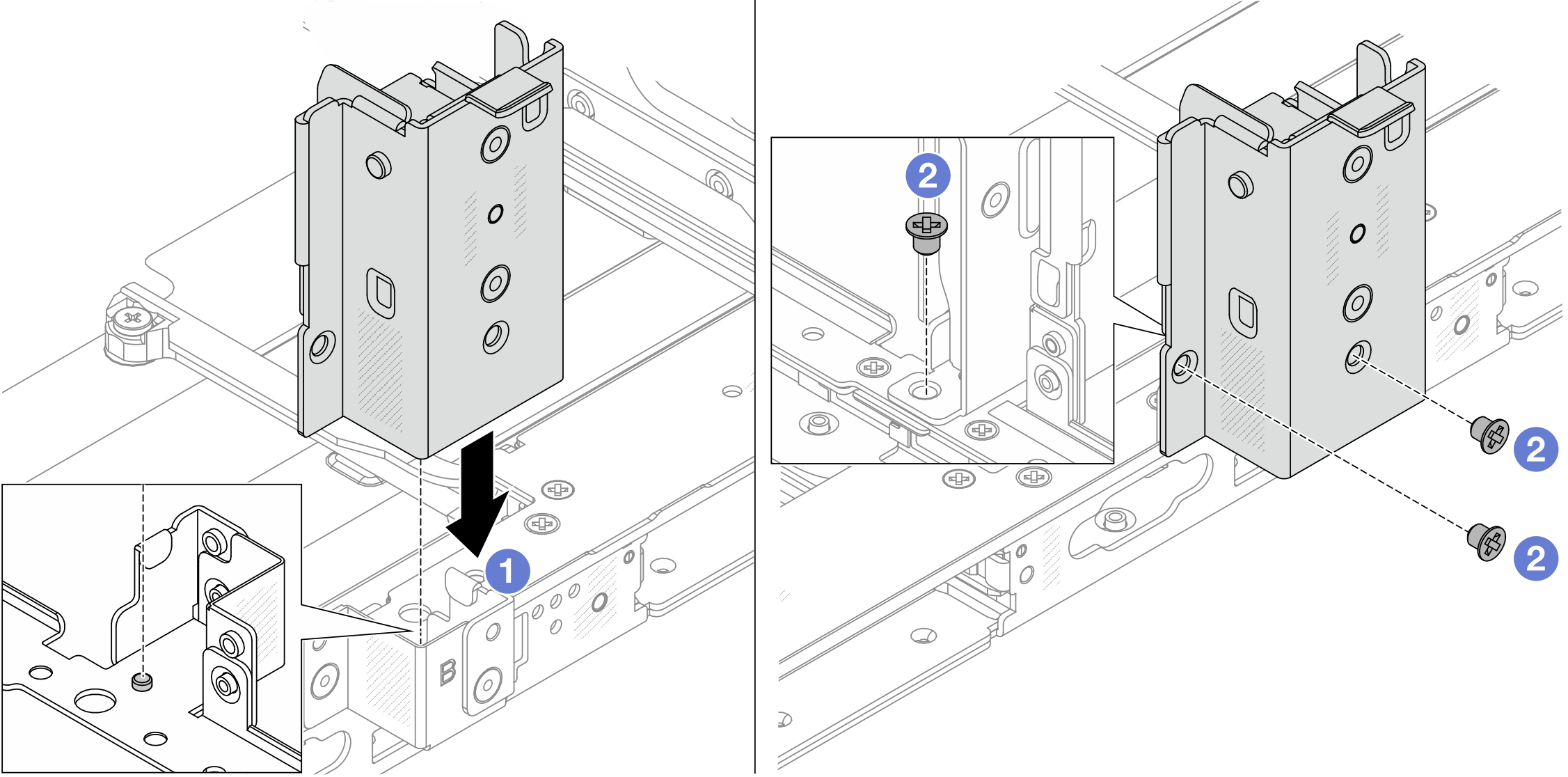

Figura 1. Instalação do suporte da parede traseira esquerda

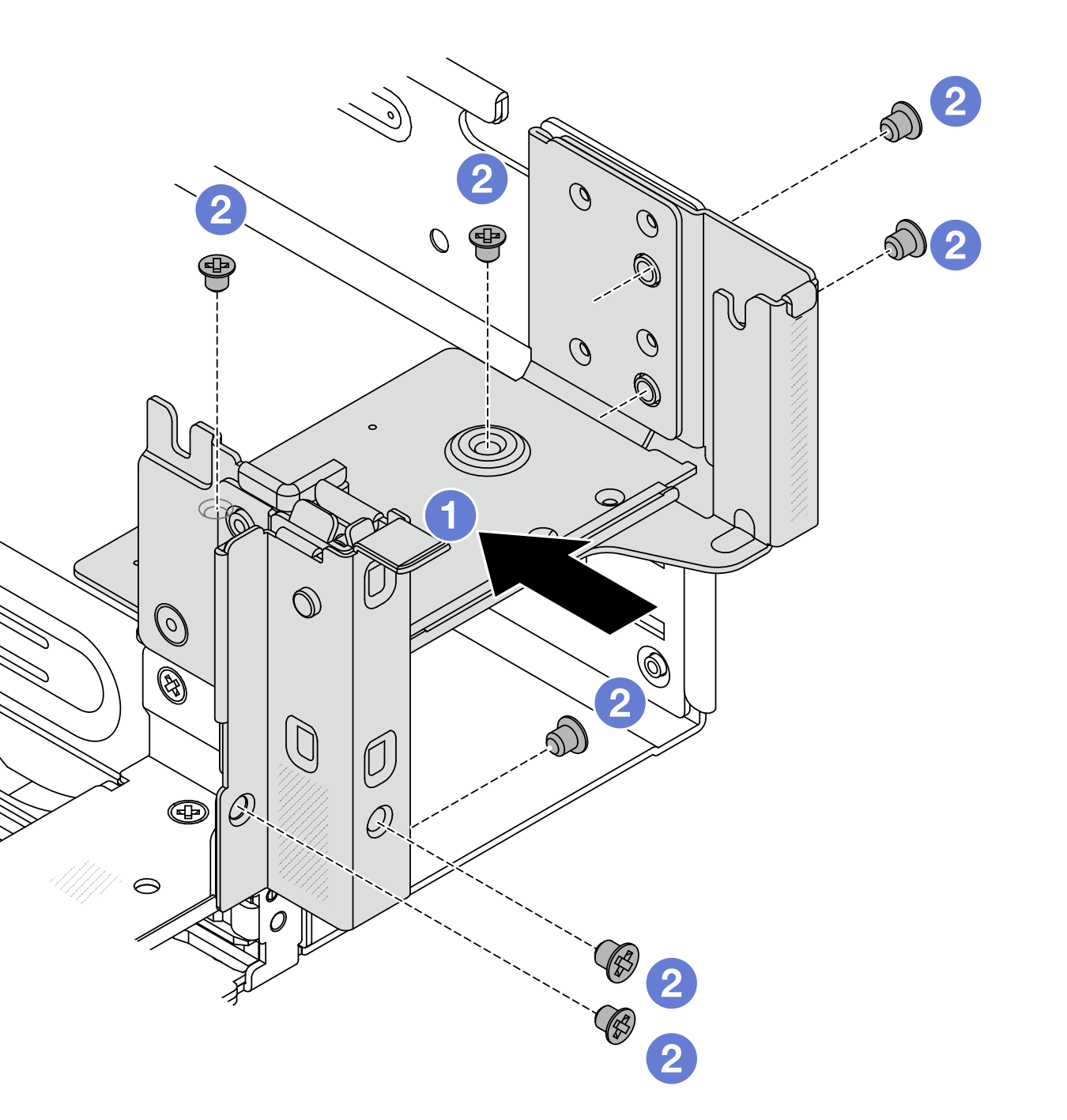

Figura 2. Instalação do suporte de parede traseira central

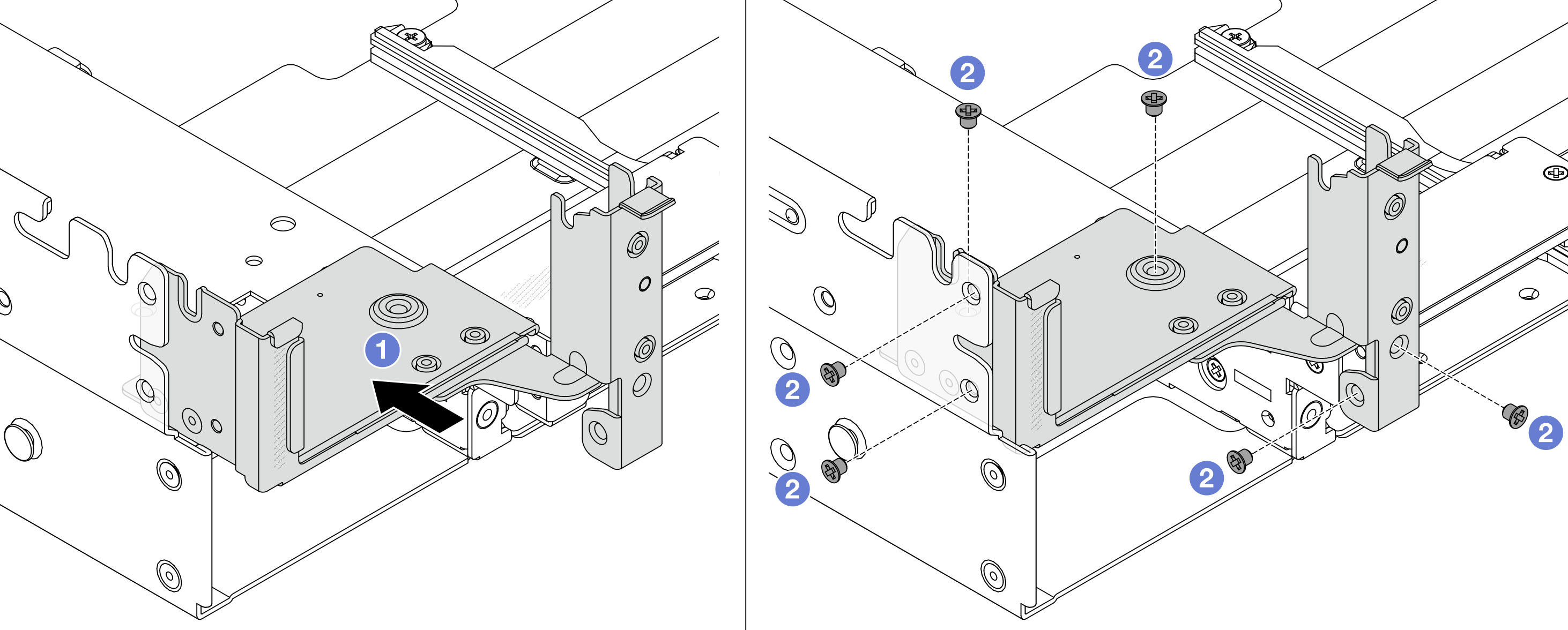

Figura 3. Instalando o suporte de parede traseira direito


Alinhe o suporte de parede traseira com o chassi e insira o suporte no lugar.
Instale os parafusos que prendem o suporte de parede traseira.
Depois de concluir
Reinstale os conjuntos de placa riser traseiros. Consulte Substituição do conjunto de placa riser traseira e do adaptador PCIe.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
