Instalación de una abrazadera de pared posterior
Siga las instrucciones que aparecen en esta sección para instalar una abrazadera de pared posterior.
Acerca de esta tarea
Atención
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

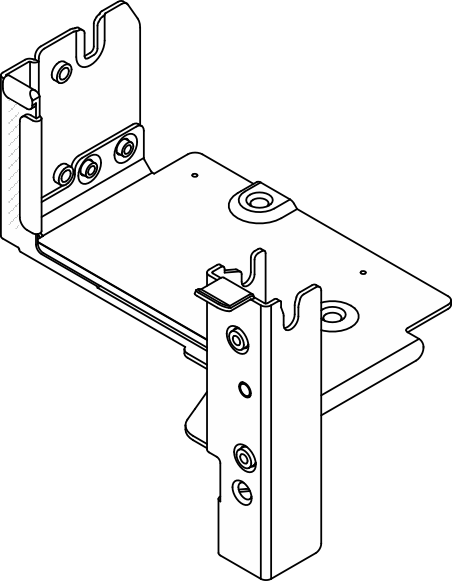

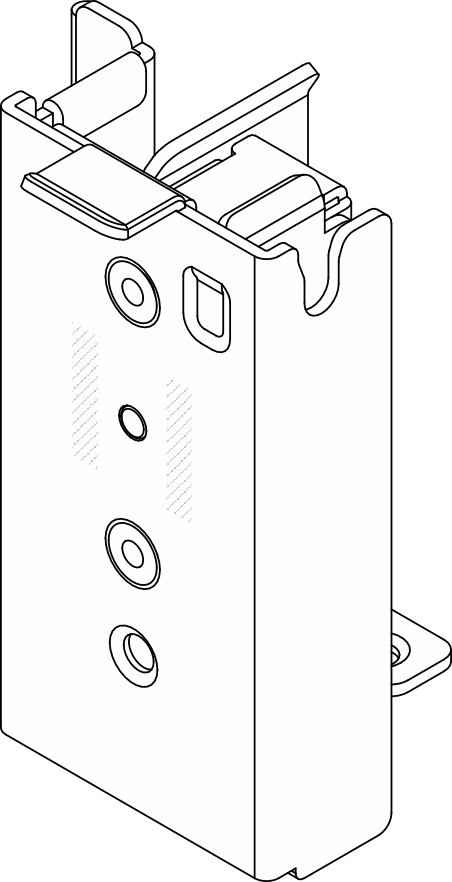

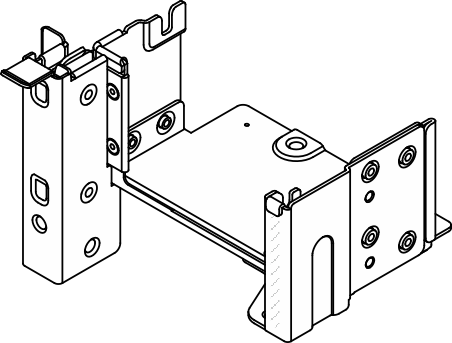

Abrazadera de pared posterior izquierda | Abrazadera de pared posterior central | Abrazadera de pared posterior derecha |
---|---|---|
![]() | ![]() | ![]() |
Procedimiento
Instale las abrazaderas de pared posterior.

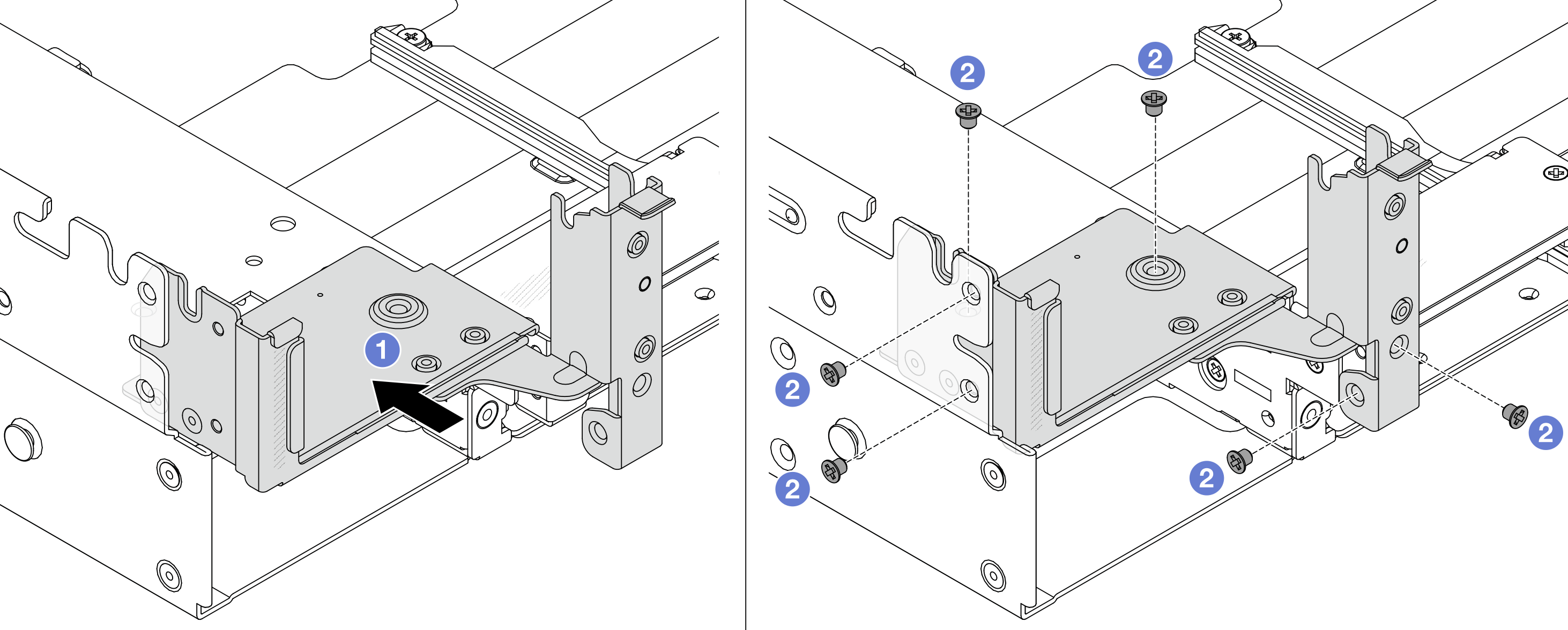

Figura 1. Instalación de la abrazadera de pared posterior izquierda

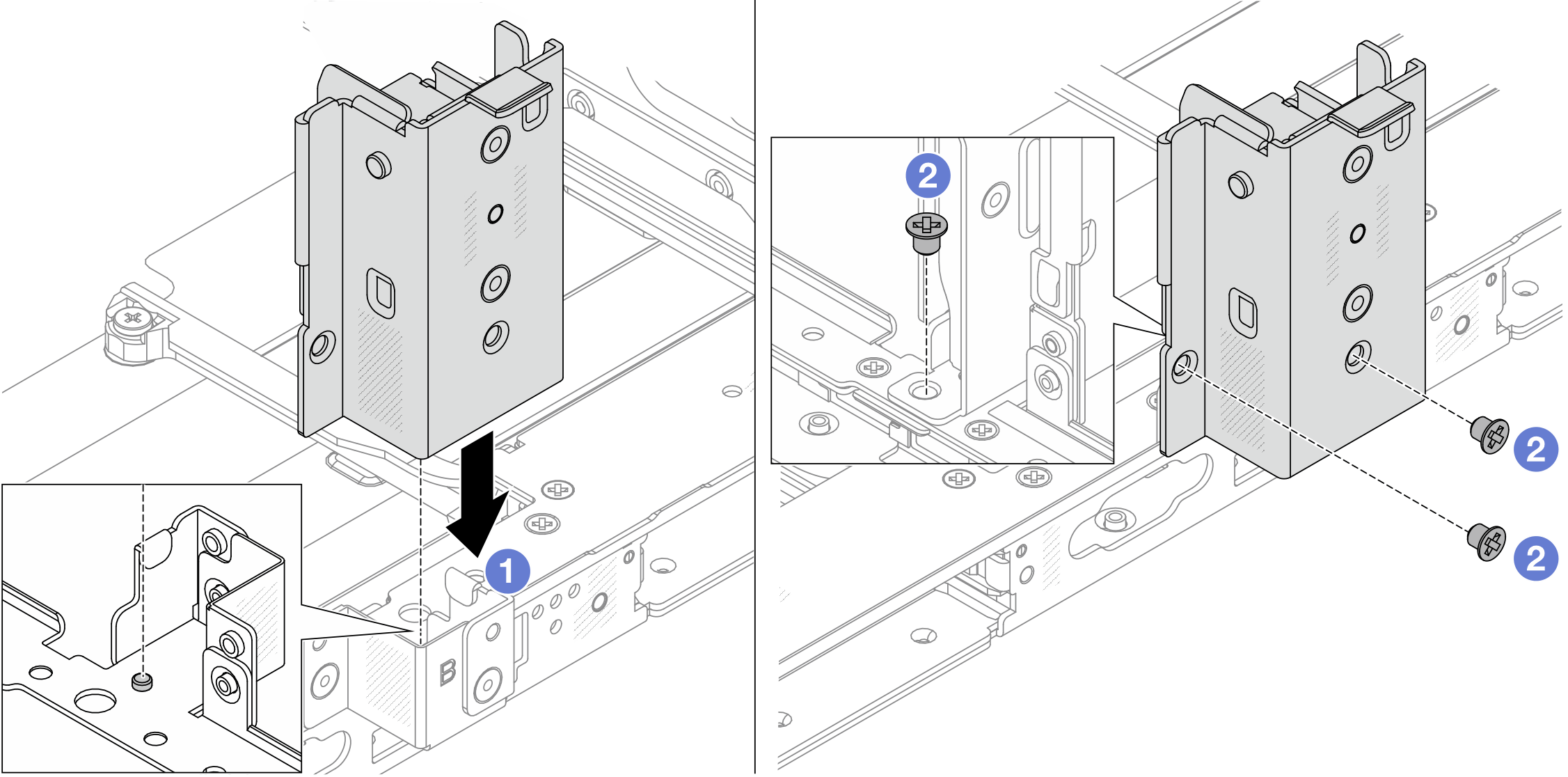

Figura 2. Instalación de la abrazadera de pared posterior central

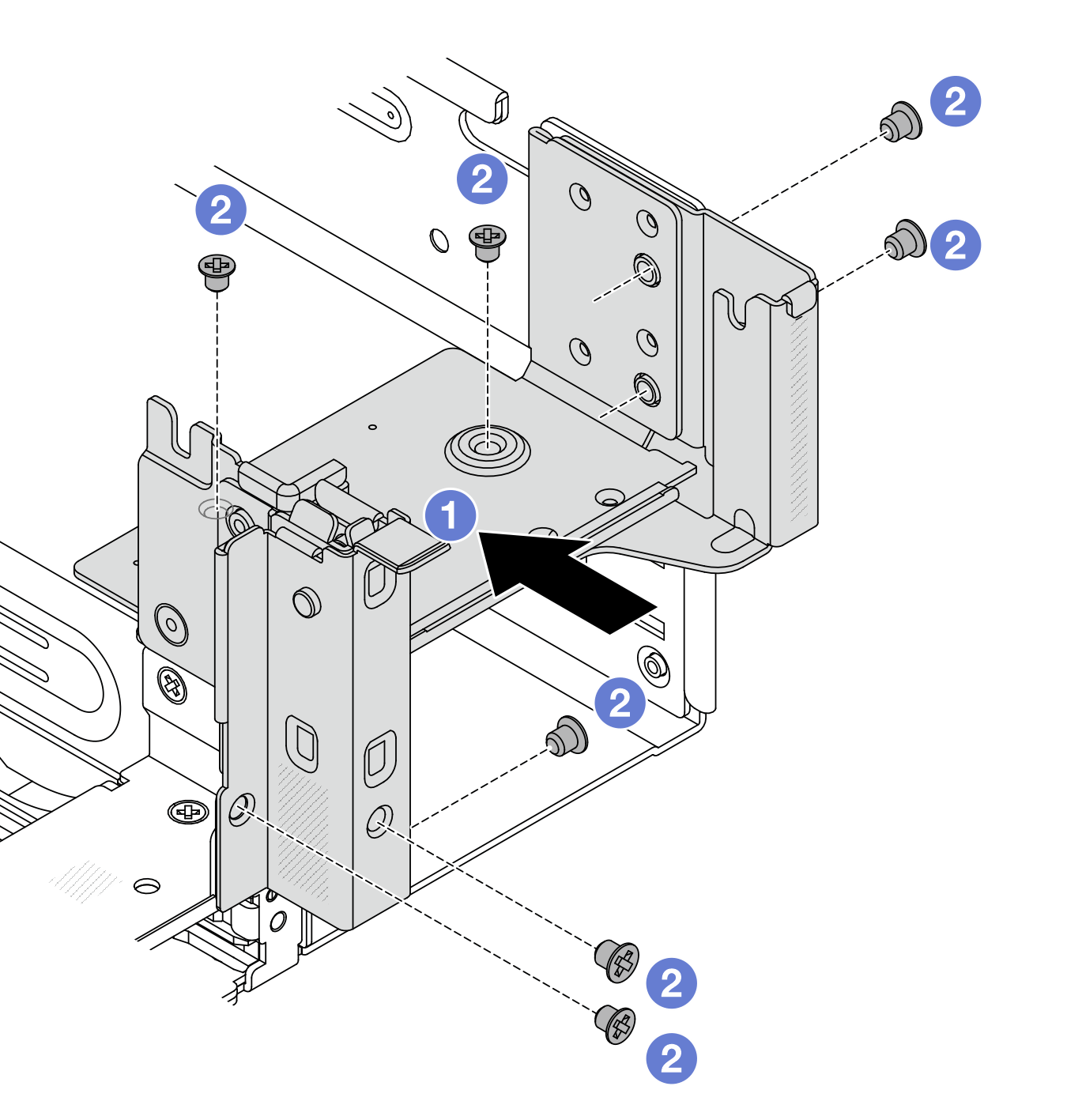

Figura 3. Instalación de la abrazadera de pared posterior derecha


Alinee la abrazadera de pared posterior con el chasis e inserte la abrazadera en su lugar.
Instale los tornillos que fijan la abrazadera de pared posterior.
Después de finalizar
Vuelva a instalar los conjuntos de expansión traseros. Consulte Sustitución del conjunto de expansión posterior y el adaptador PCIe.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
