Installazione di una staffa posteriore per il montaggio a parete
Seguire le istruzioni riportate in questa sezione per installare una staffa posteriore per il montaggio a parete.
Informazioni su questa attività
Attenzione
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

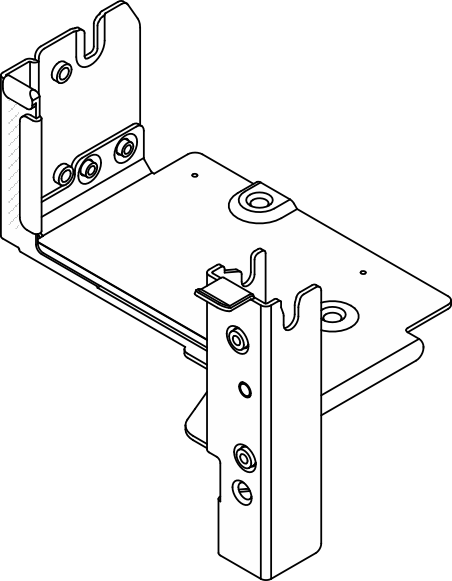

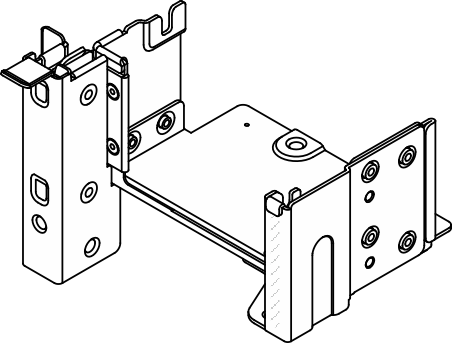

Staffa posteriore per il montaggio a parete sinistra | Staffa posteriore per il montaggio a parete centrale | Staffa posteriore per il montaggio a parete destra |
---|---|---|
![]() | ![]() | ![]() |
Procedura
Installare le staffe posteriori per il montaggio a parete.

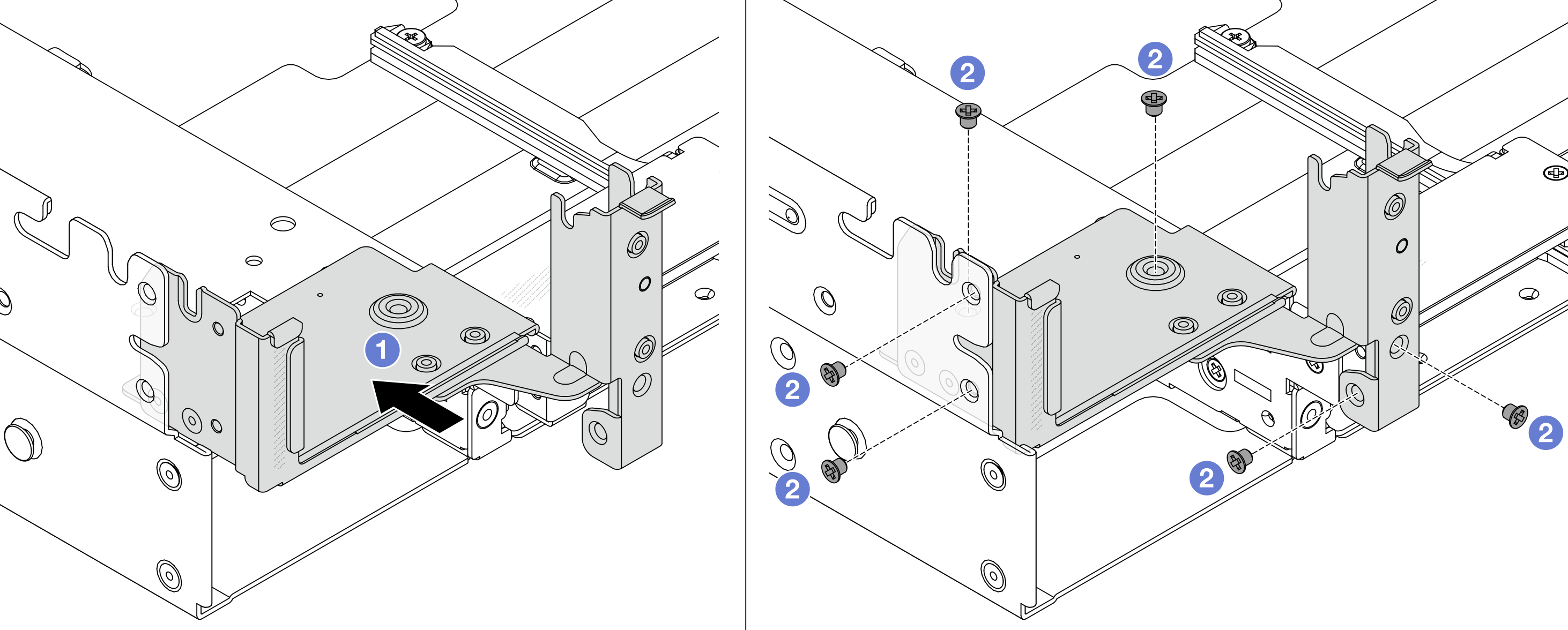

Figura 1. Installazione della staffa posteriore sinistra per il montaggio a parete

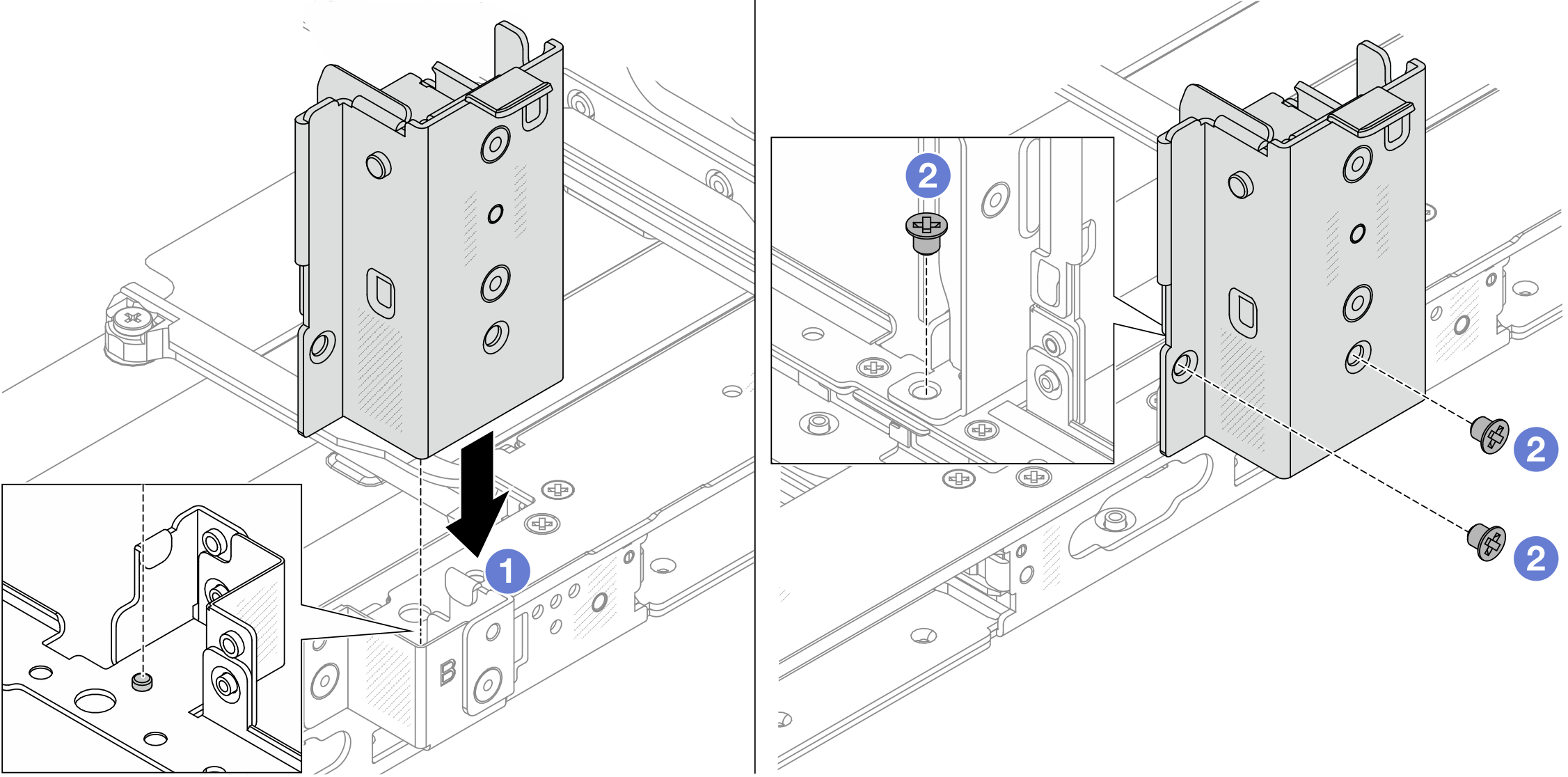

Figura 2. Installazione della staffa posteriore centrale per il montaggio a parete


Figura 3. Installazione della staffa posteriore destra per il montaggio a parete

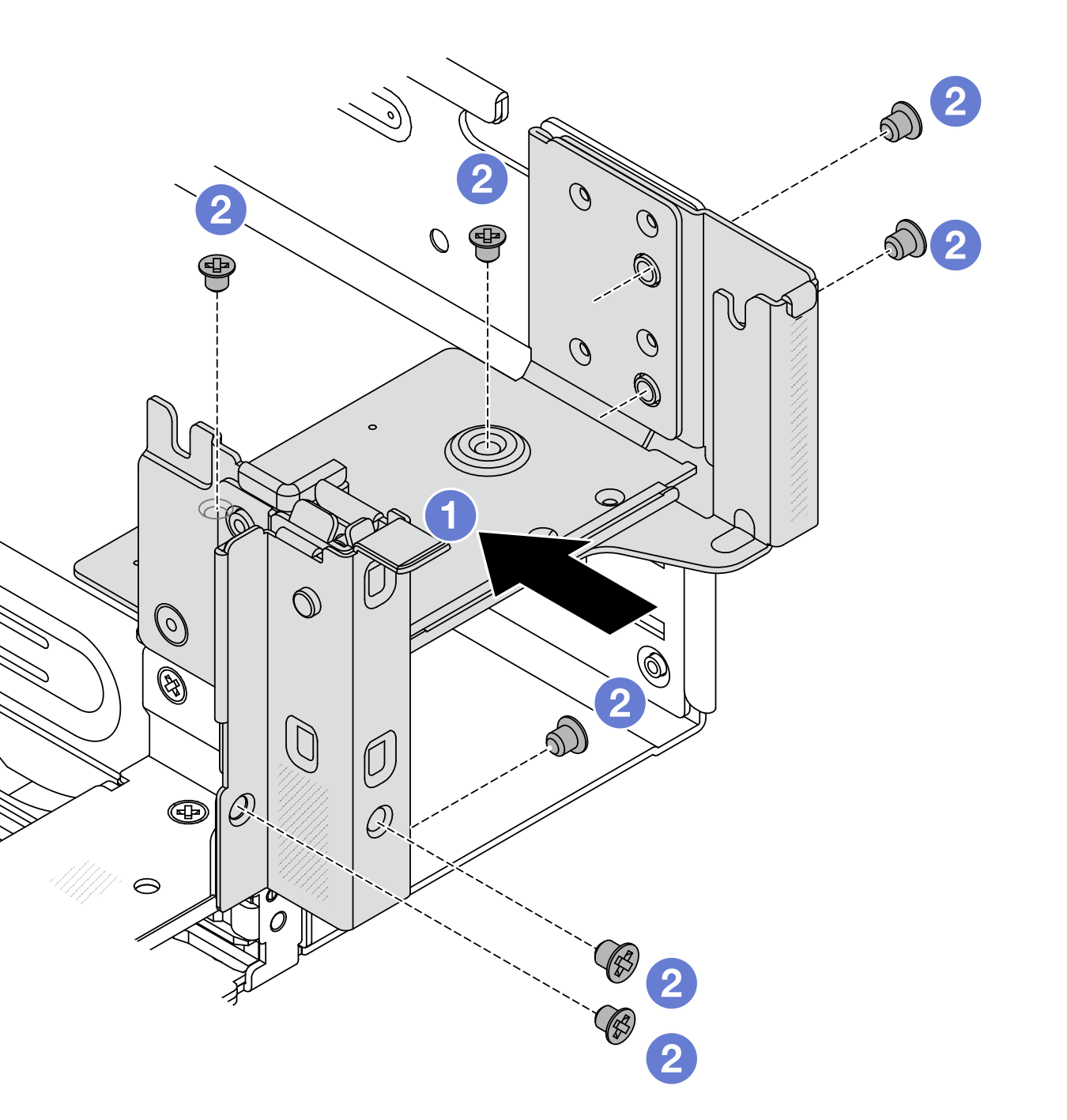

Allineare la staffa posteriore per il montaggio a parete allo chassis e inserire la staffa in posizione.
Installare le viti per fissare la staffa posteriore per il montaggio a parete.
Dopo aver terminato
Reinstallare gli assiemi verticali posteriori. Vedere Sostituzione dell'assieme verticale posteriore e dell'adattatore PCIe.
Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
