背面壁ブラケットの取り付け

このセクションの手順に従って、背面壁ブラケットを取り付けます。

このタスクについて

重要
表 1. 背面壁ブラケット
左背面壁ブラケット中央背面壁ブラケット右背面壁ブラケット






手順

背面壁ブラケットを取り付けます。

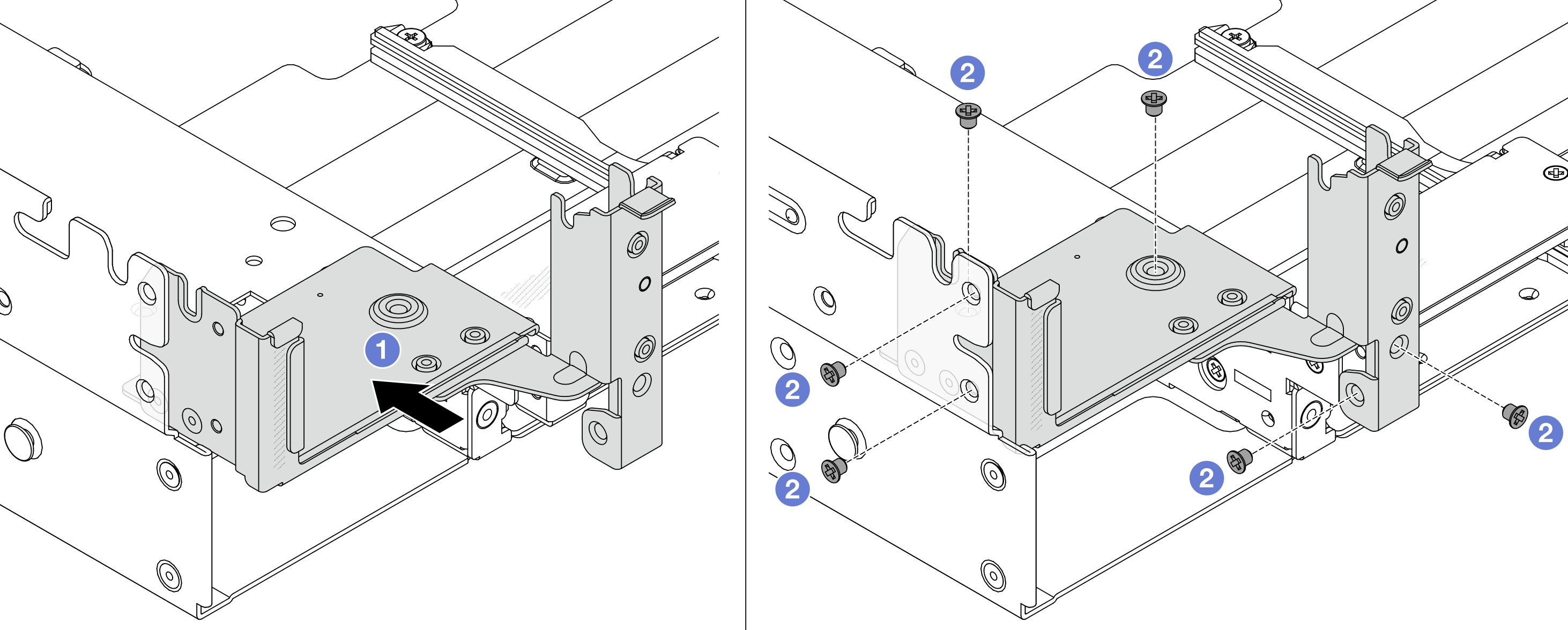

図 1. 左背面壁ブラケットの取り付け
Installing the left rearwall bracket

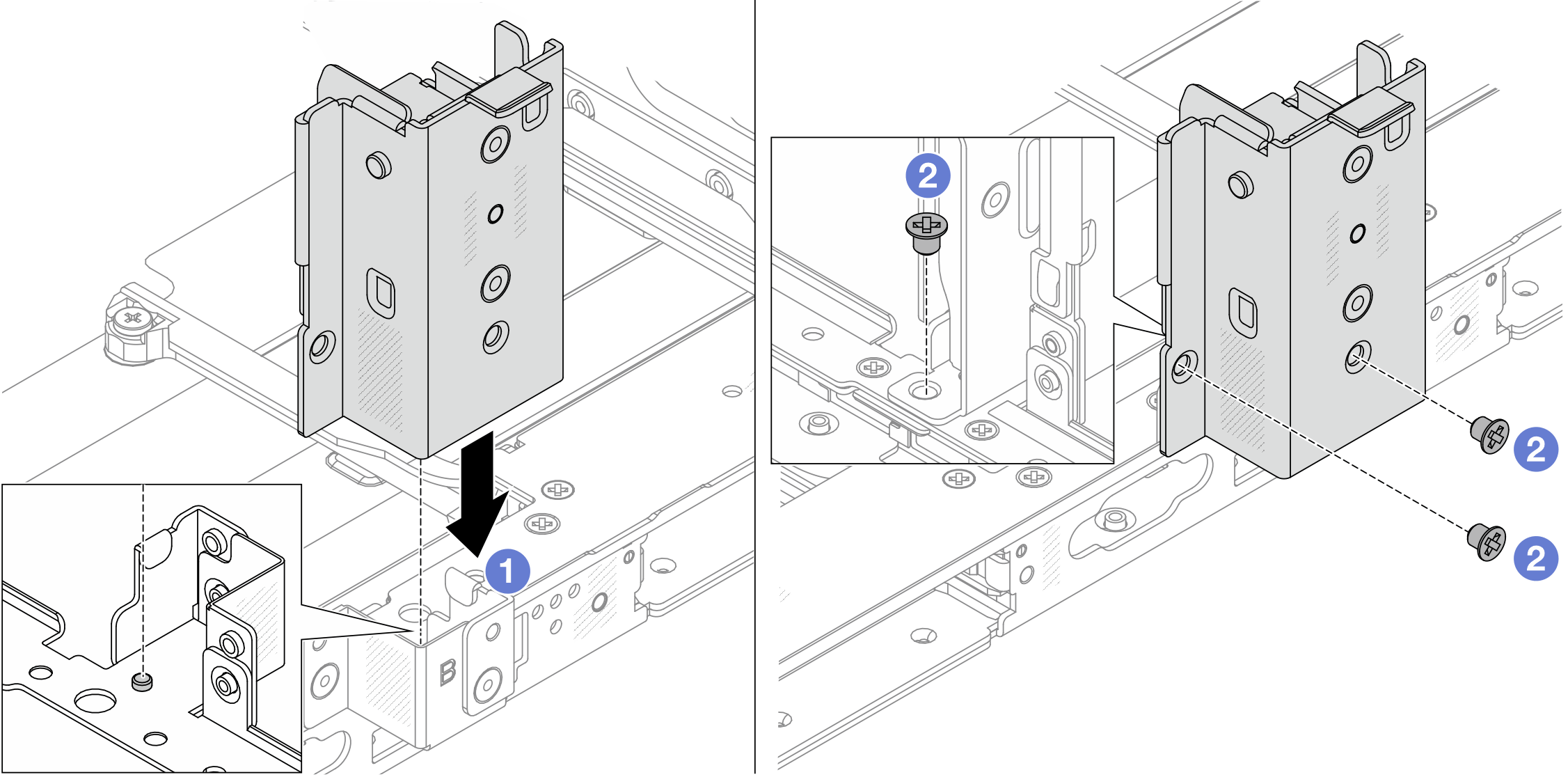

図 2. 中央背面壁ブラケットの取り付け
Installing the middle rearwall bracket

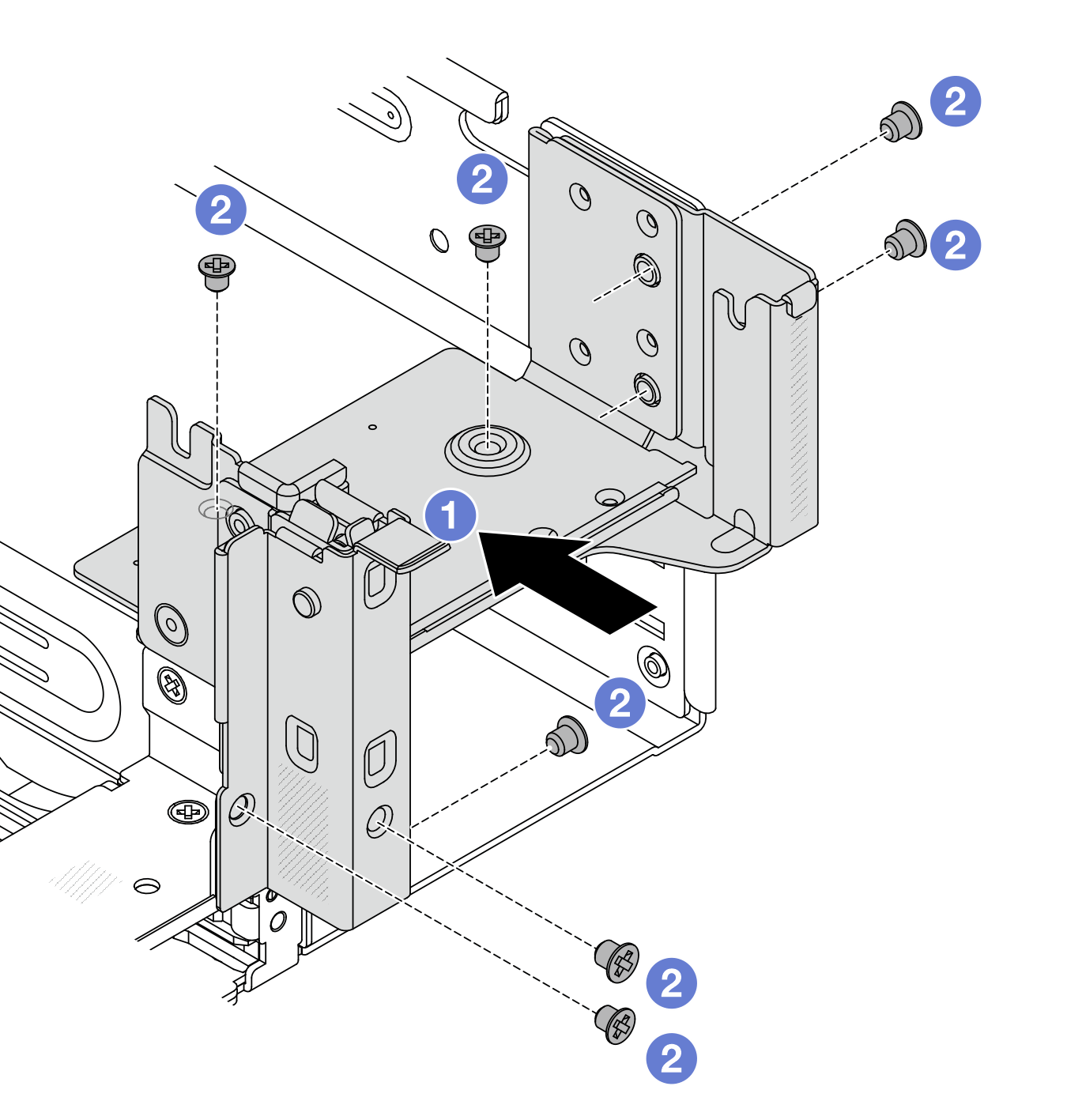

図 3. 右側の背面壁ブラケットの取り付け
Installing the right rearwall bracket
  1. 背面ブラケットをシャーシに位置合わせし、ブラケットを所定の位置まで挿入します。
  2. ねじを取り付けて背面壁ブラケットを固定します。

完了したら

  1. 背面ライザー・アセンブリーを再び取り付けます。背面ライザー・アセンブリーおよび PCIe アダプターの交換を参照してください。

  2. 部品交換を完了します。部品交換の完了を参照してください。
