Installation d’un support mural arrière
Suivez les instructions énoncées dans cette section pour installer un support mural arrière.
À propos de cette tâche
Avertissement
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

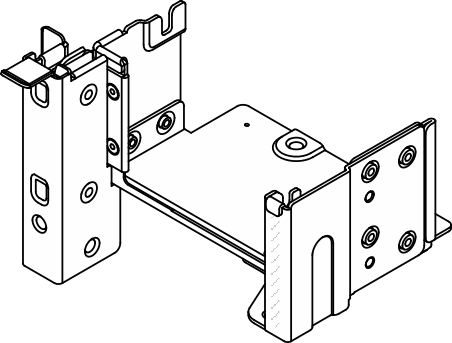

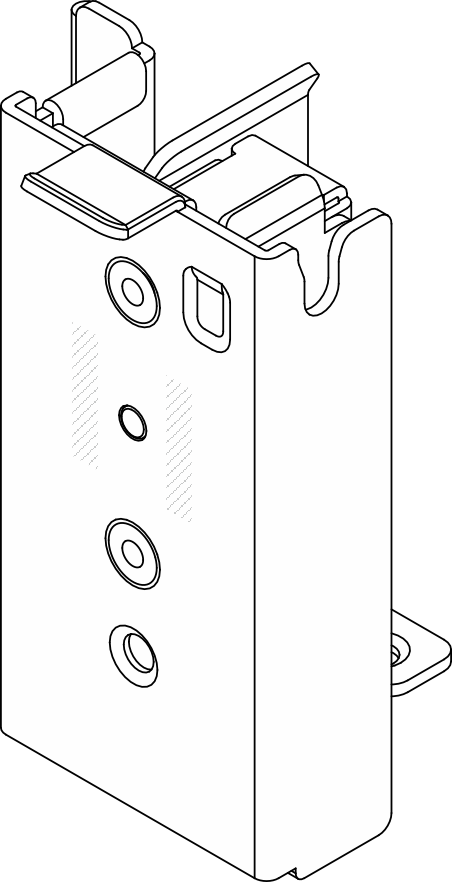

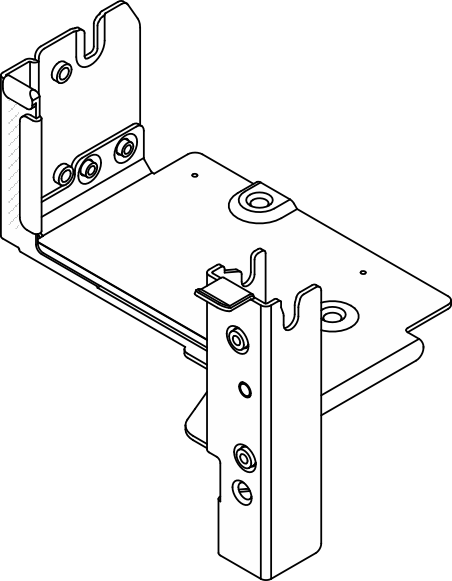

Support mural arrière gauche | Support mural arrière central | Support mural arrière droit |
---|---|---|
![]() | ![]() | ![]() |
Procédure
Installez les supports muraux arrière.

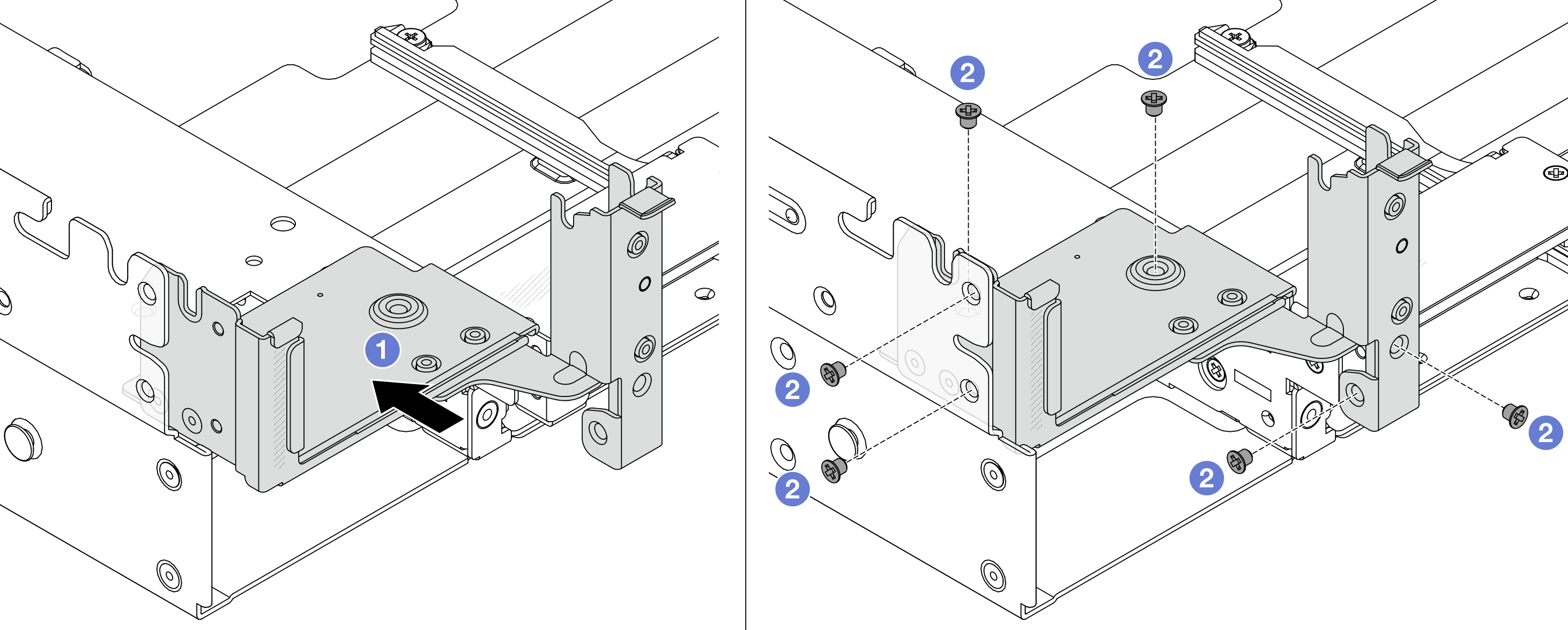

Figure 1. Installation du support mural arrière gauche

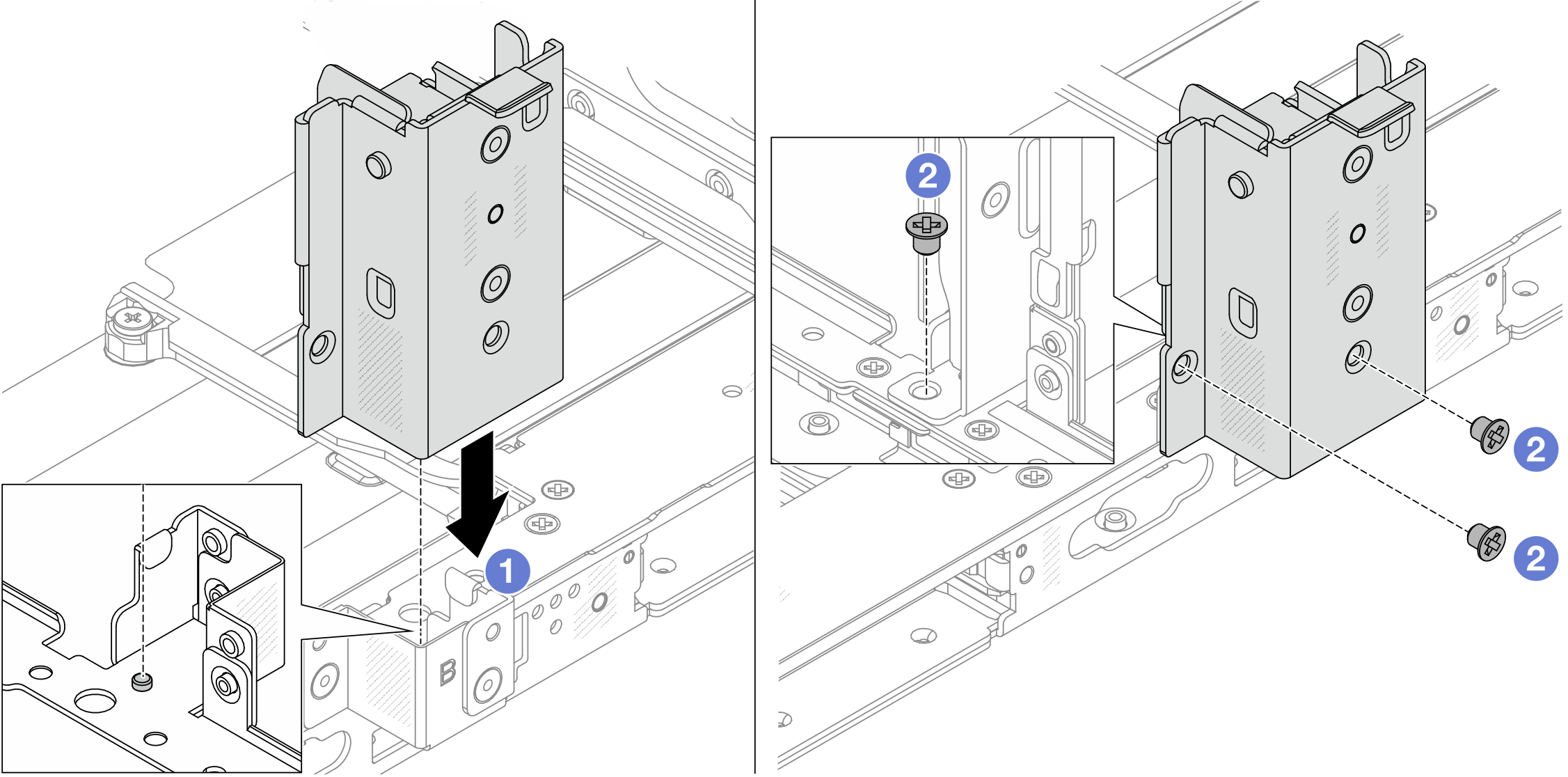

Figure 2. Installation du support mural arrière central

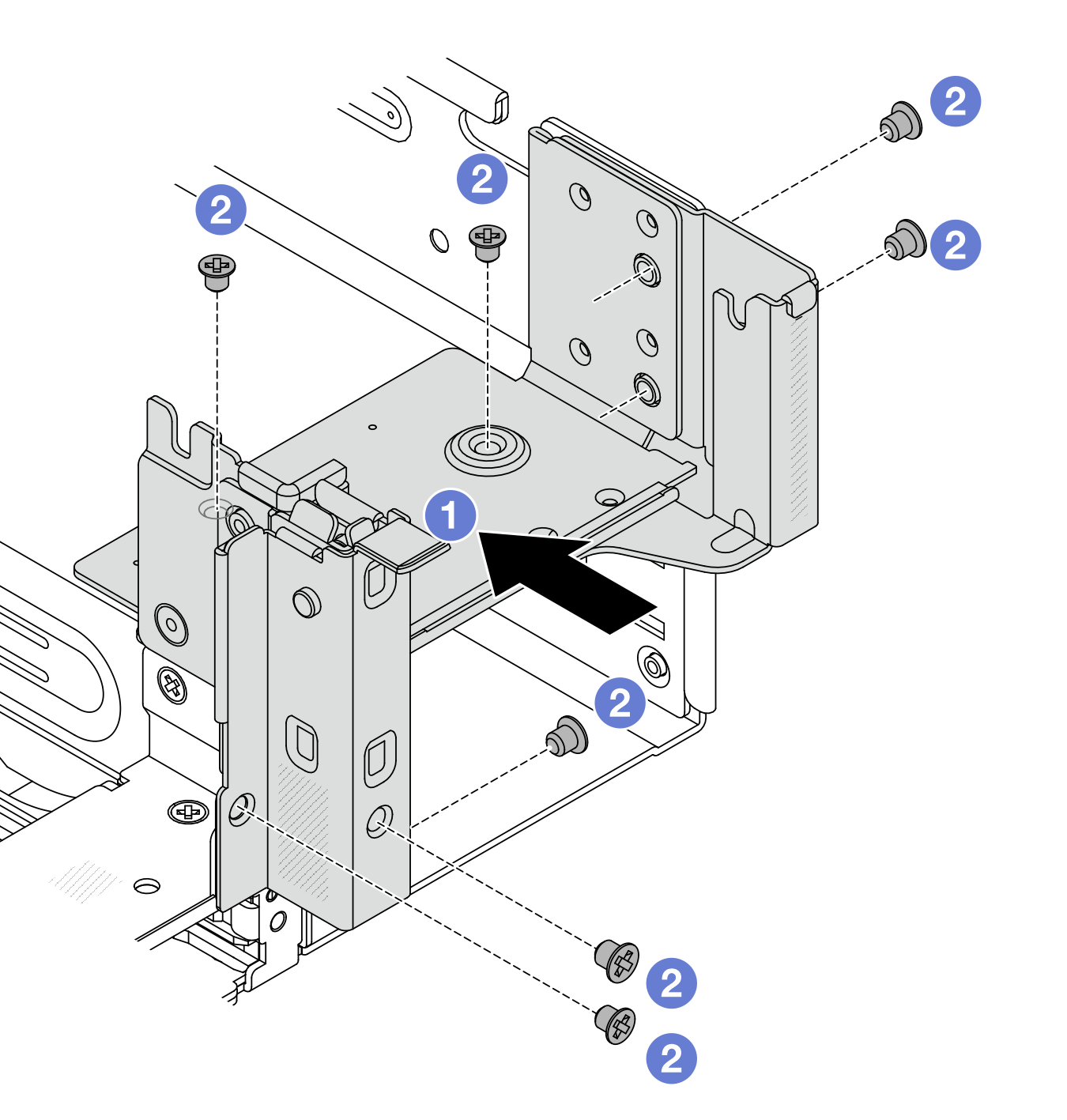

Figure 3. Installation du support mural arrière droit


Alignez le support mural arrière sur le châssis, puis insérez le support.
Installez les vis pour fixer le support mural arrière.
Après avoir terminé
Réinstallez les assemblages de cartes mezzanines arrière. Pour plus d'informations, voir Remplacement de l'assemblage de cartes mezzanines et de l'adaptateur PCIe arrière.
Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
