Retrait d’un support mural arrière

Suivez les instructions de cette section pour retirer un support mural arrière.

À propos de cette tâche

Avertissement
Tableau 1. Supports muraux arrière
Support mural arrière gaucheSupport mural arrière centralSupport mural arrière droit






Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait du serveur de l’armoire.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Retirez tous les assemblages de cartes mezzanines arrière. Pour plus d'informations, voir Remplacement de l'assemblage de cartes mezzanines et de l'adaptateur PCIe arrière.
  2. Retirez le support mural arrière.

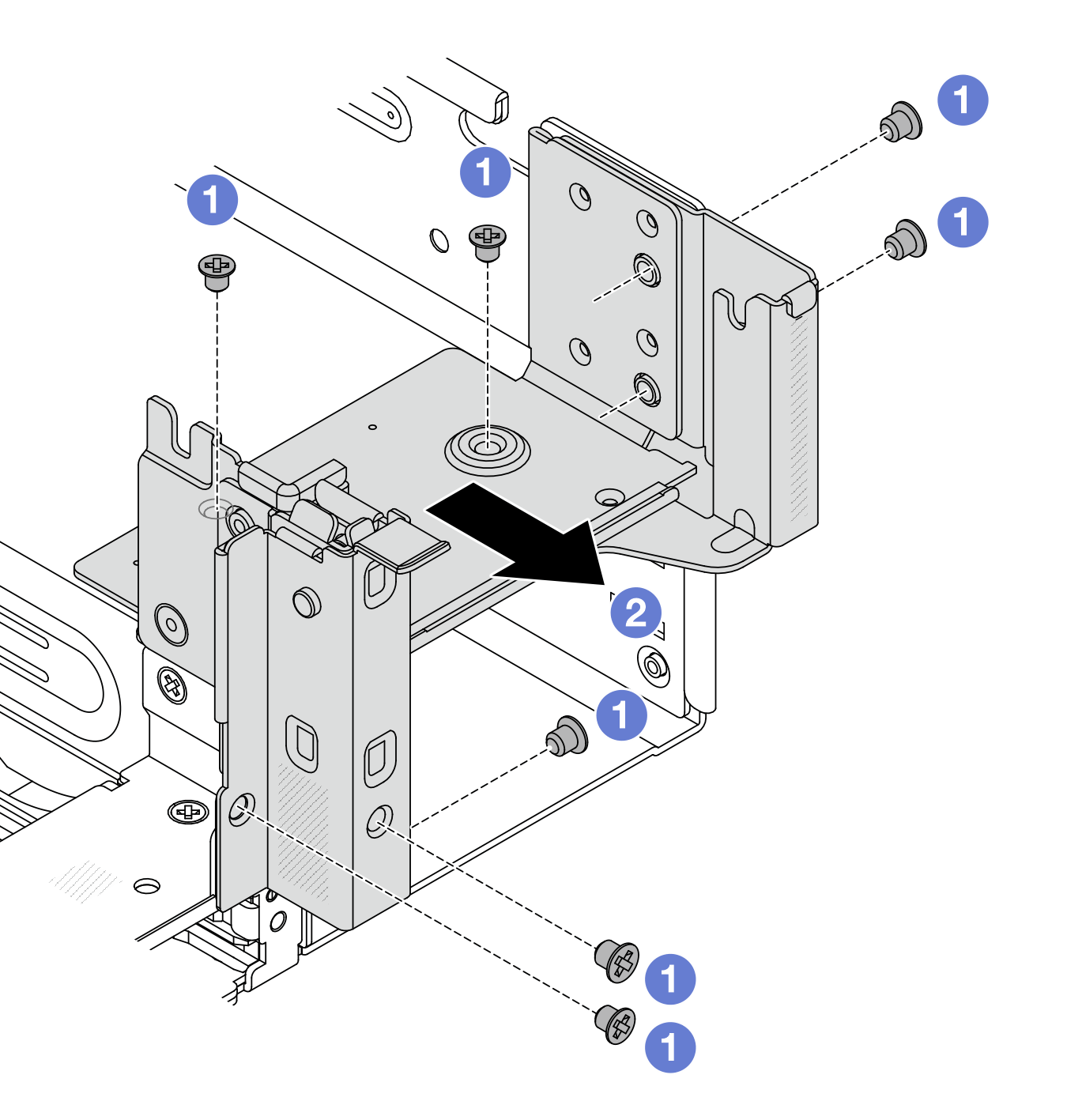

    Figure 1. Retrait du support mural arrière gauche
    Removing the left rearwall bracket

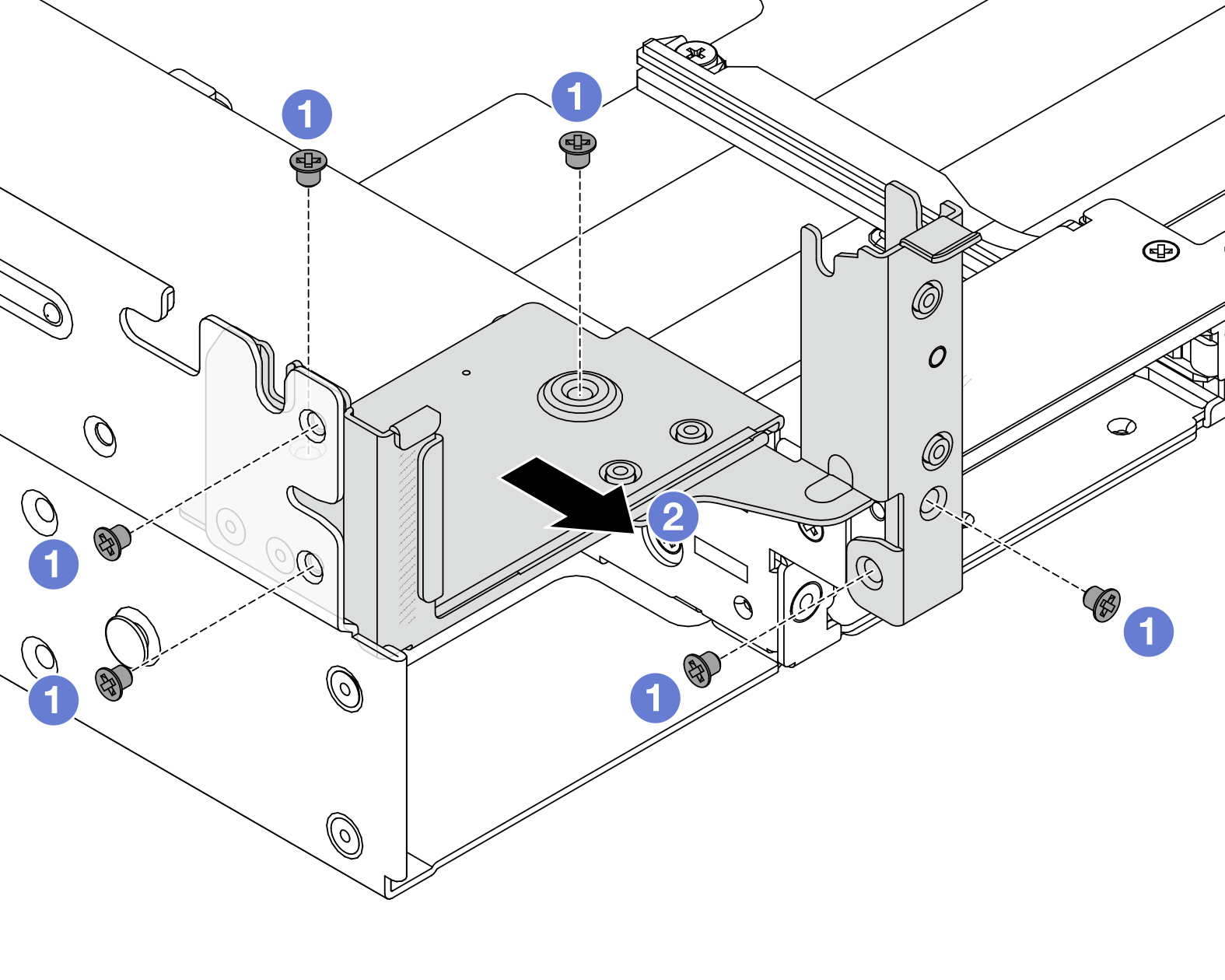

    Figure 2. Retrait du support mural arrière central
    Removing the middle rearwall bracket

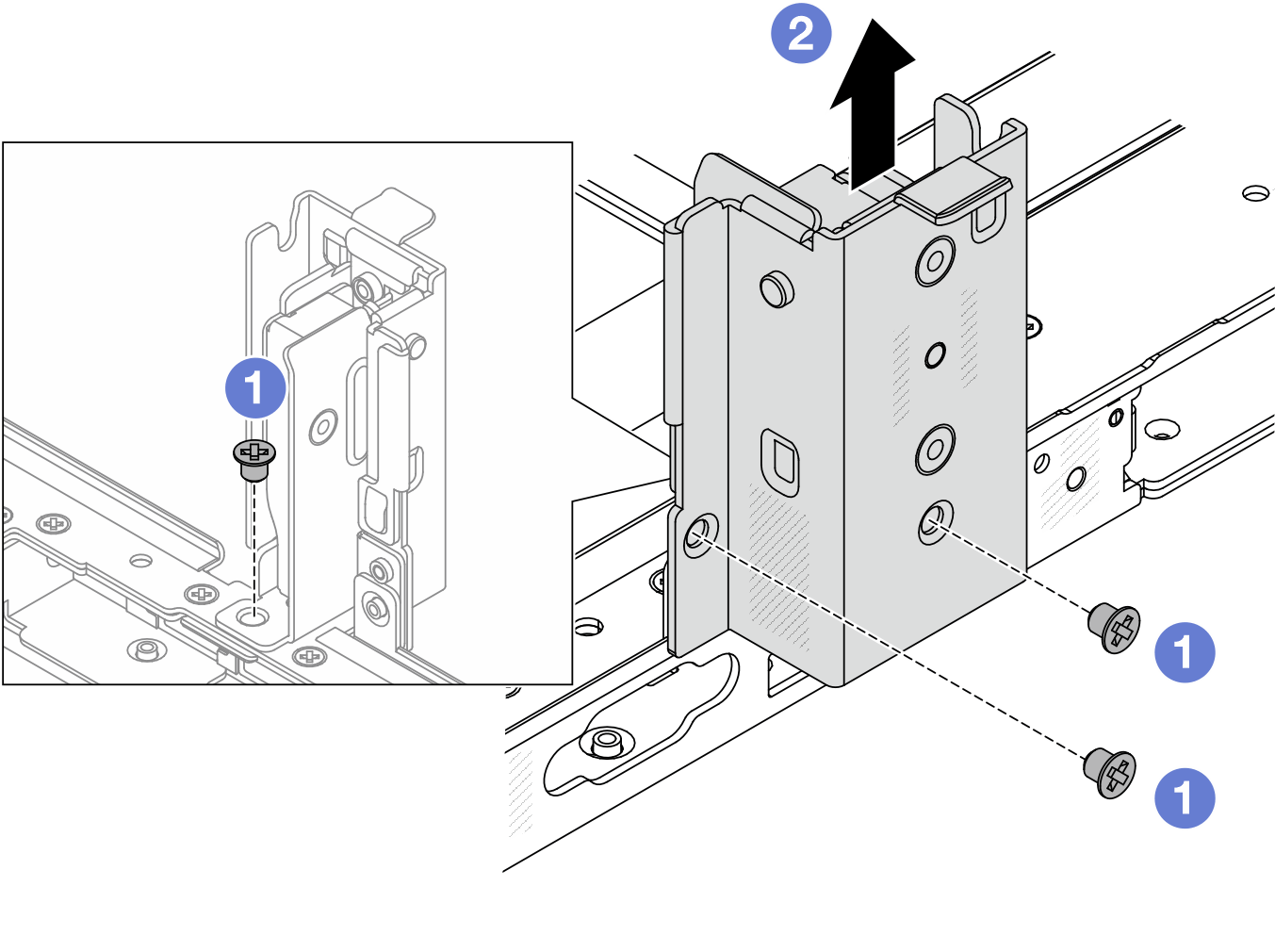

    Figure 3. Retrait du support mural arrière droit
    Removing the right rearwall bracket
    1. Retirez les vis.
    2. Retirez le support du châssis, comme indiqué.

Après avoir terminé

  1. Réinstallez les supports muraux arrière requis sur le châssis arrière. Voir Installation d’un support mural arrière.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
