背面壁ブラケットの取り外し

背面壁ブラケットを取り外すには、このセクションの手順に従ってください。

このタスクについて

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

表 1. 背面壁ブラケット

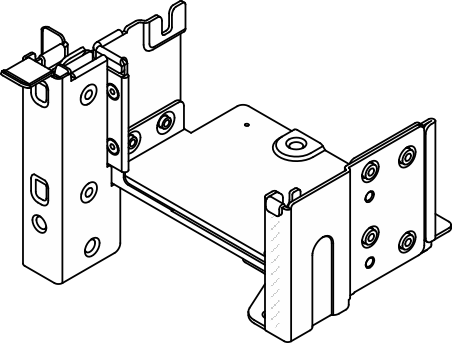

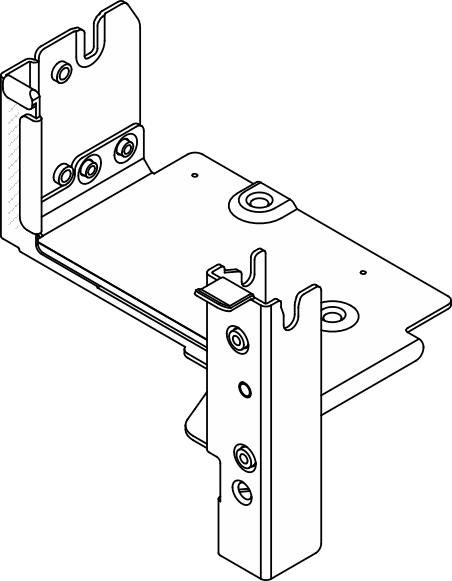

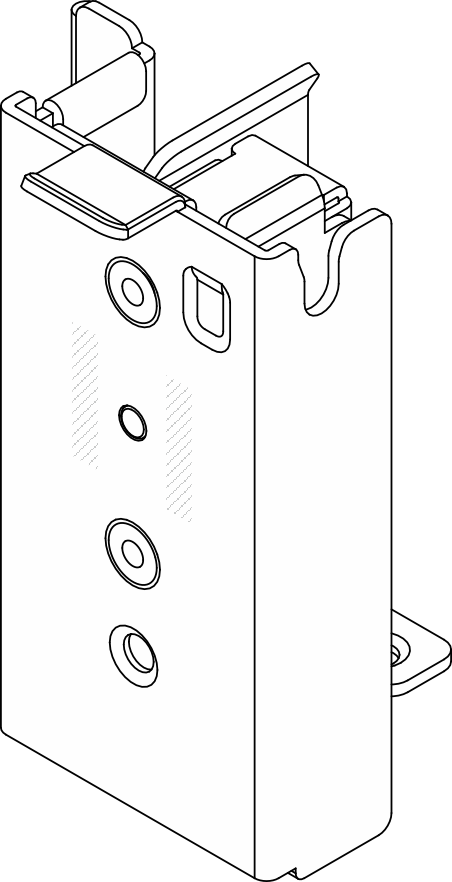

左背面壁ブラケット	中央背面壁ブラケット	右背面壁ブラケット

手順

1. このタスクの準備をします。
   1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバーをラックから取り外すを参照してください。
   2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
   3. すべての背面ライザー・アセンブリーを取り外します。背面ライザー・アセンブリーおよび PCIe アダプターの交換を参照してください。
2. 背面壁ブラケットを取り外します。
   図 1. 左背面壁ブラケットの取り外し



   図 2. 中央背面壁ブラケットの取り外し



   図 3. 右背面壁ブラケットの取り外し


   1. ねじを取り外します。
   2. 図に示すように、ブラケットをシャーシから取り外します。
