Rimozione di una staffa posteriore per il montaggio a parete

Seguire le istruzioni riportate in questa sezione per rimuovere una staffa posteriore per il montaggio a parete.

Informazioni su questa attività

Attenzione
Tabella 1. Staffe posteriori per il montaggio a parete
Staffa posteriore per il montaggio a parete sinistraStaffa posteriore per il montaggio a parete centraleStaffa posteriore per il montaggio a parete destra






Procedura

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dal rack.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Rimuovere tutti gli assiemi verticali posteriori. Vedere Sostituzione dell'assieme verticale posteriore e dell'adattatore PCIe.
  2. Rimuovere la staffa posteriore per il montaggio a parete.

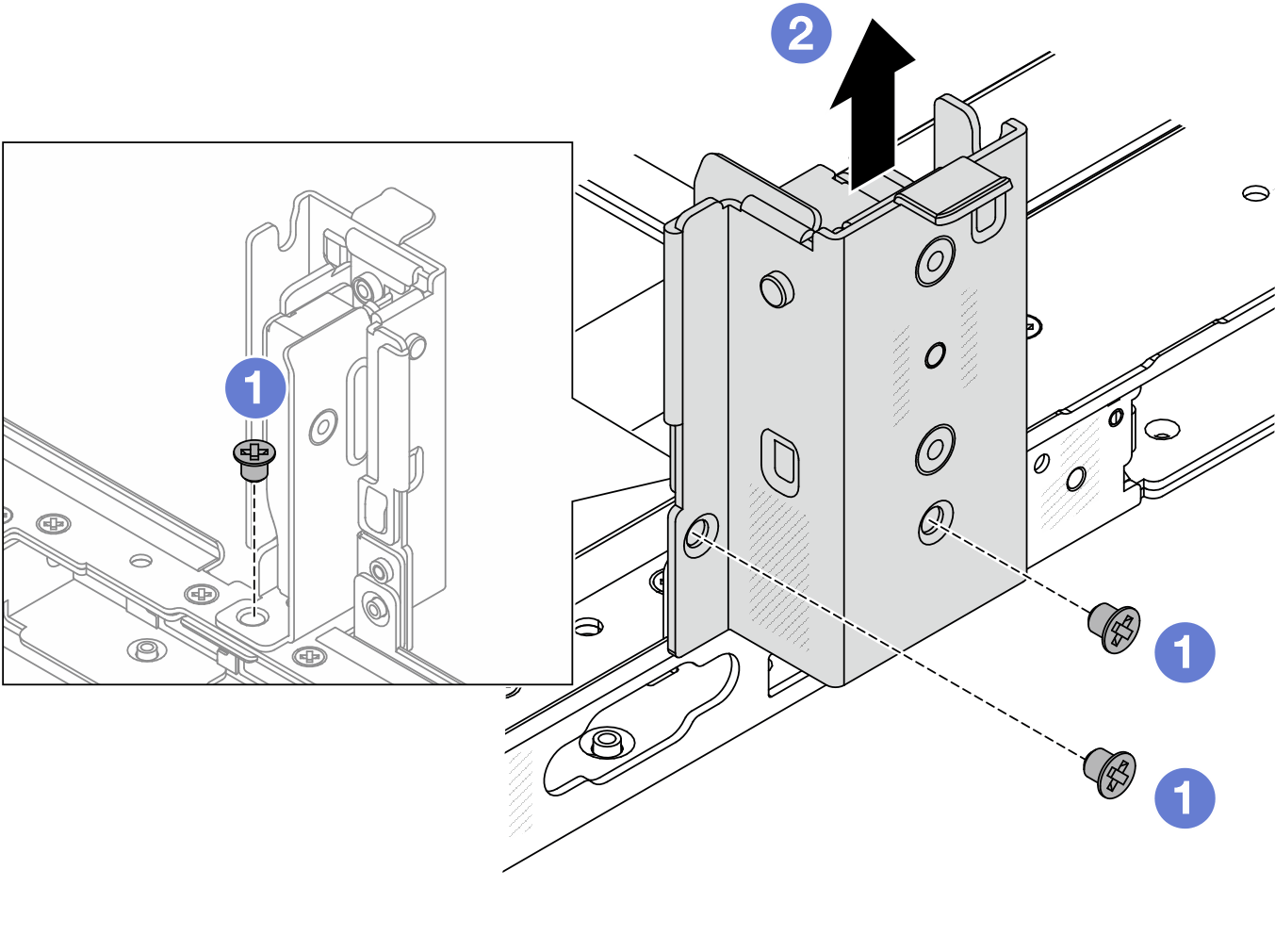

    Figura 1. Rimozione della staffa posteriore sinistra per il montaggio a parete
    Removing the left rearwall bracket
    Figura 2. Rimozione della staffa posteriore centrale per il montaggio a parete
    Removing the middle rearwall bracket
    Figura 3. Rimozione della staffa posteriore destra per il montaggio a parete
    Removing the right rearwall bracket
    1. Rimuovere le viti.
    2. Rimuovere la staffa dallo chassis come mostrato.

Dopo aver terminato

  1. Reinstallare le staffe posteriori per il montaggio a parete richieste sul retro dello chassis. Vedere Installazione di una staffa posteriore per il montaggio a parete.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
