Установка скобы задней стенки
В этом разделе приведены инструкции по установке скобы задней стенки.
Об этой задаче
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

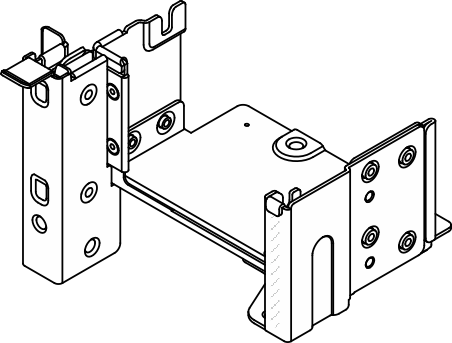

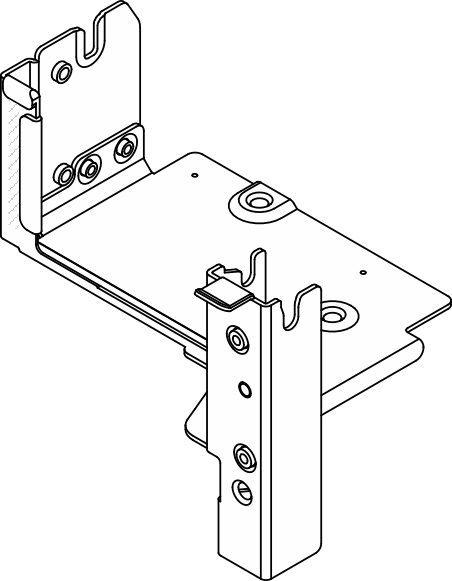

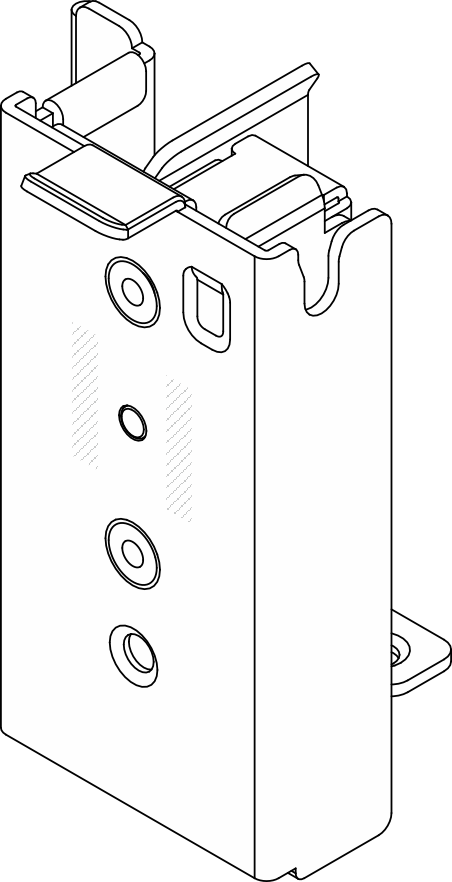

Левая скоба задней стенки | Средняя скоба задней стенки | Правая скоба задней стенки |
---|---|---|
![]() | ![]() | ![]() |
Процедура
Установите скобу задней стенки.

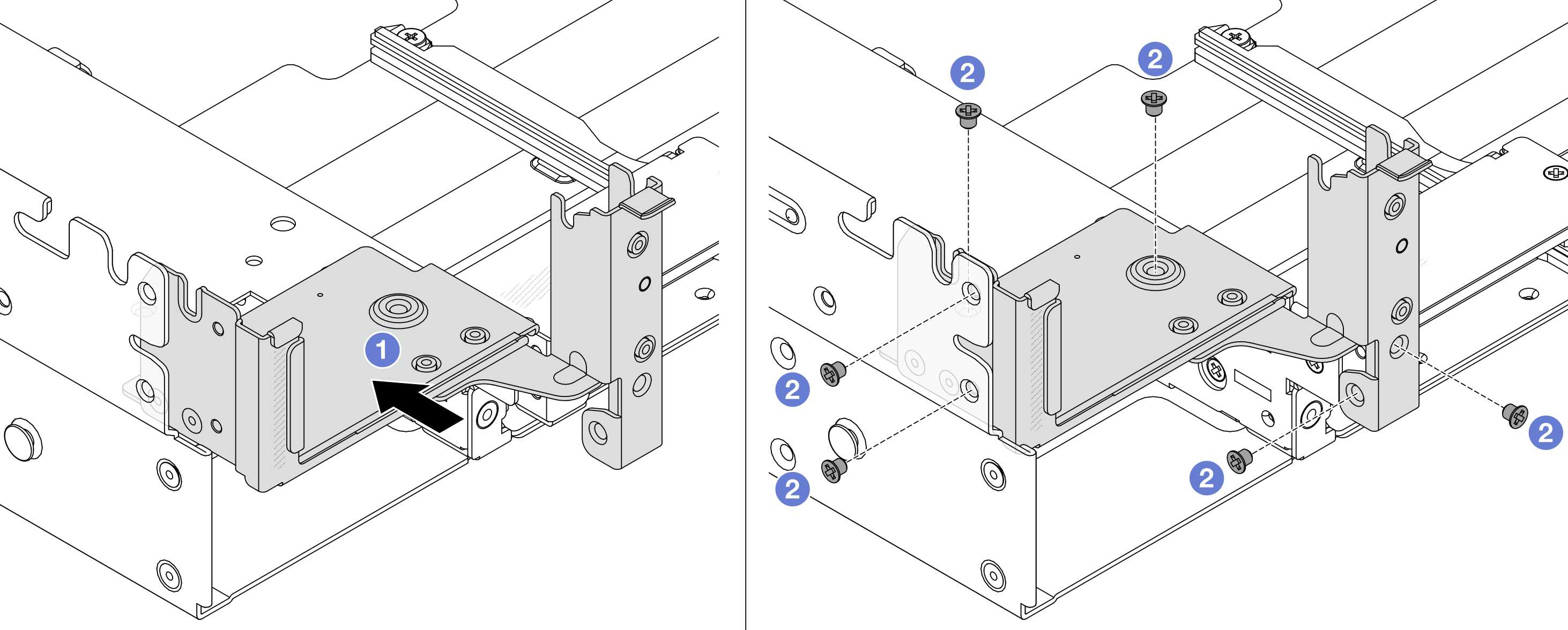

Рис. 1. Установка левой скобы задней стенки

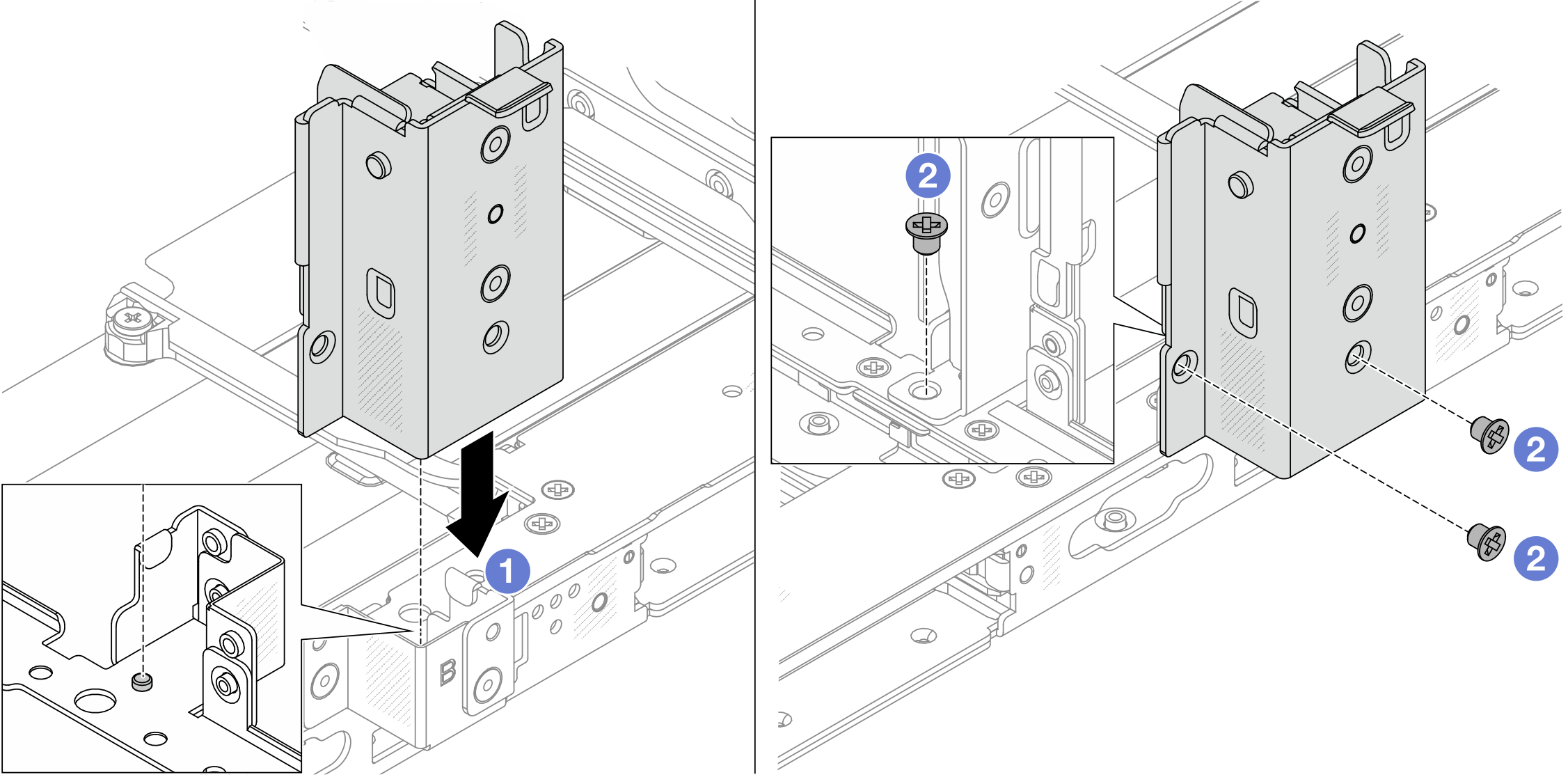

Рис. 2. Установка средней скобы задней стенки

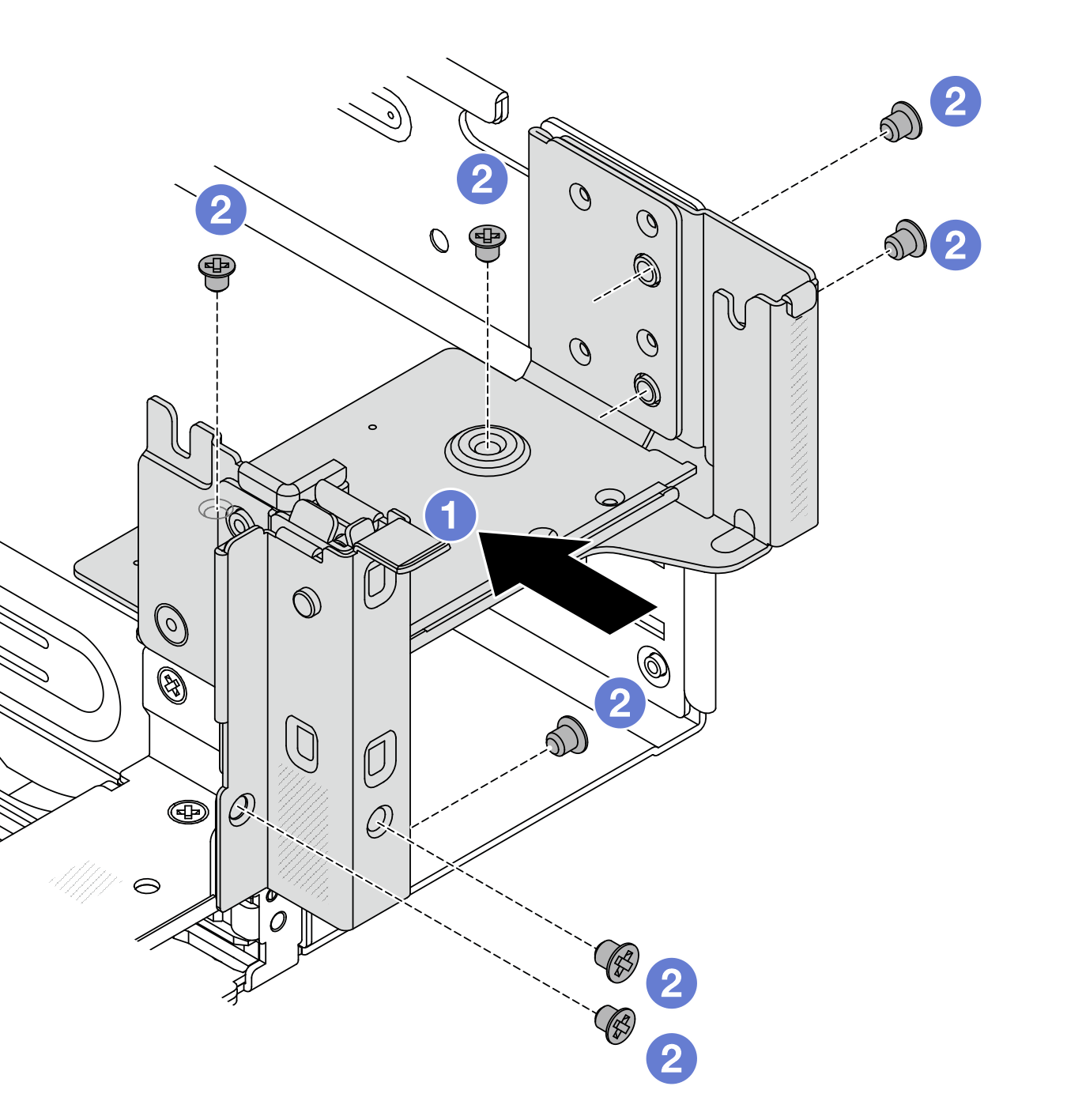

Рис. 3. Установка правой скобы задней стенки


Совместите скобу задней стенки с рамой и установите скобу на место.
Закрепите скобу задней стенки винтами.
После завершения
Установите задние блоки плат-адаптеров Riser. См. раздел Замена заднего блока платы-адаптера Riser и адаптера PCIe.
Завершите замену компонентов. См. раздел Завершение замены компонентов.
