安装 Lenovo Processor Neptune Core Module

按照本节中的说明安装 Processor Neptune Core Module。

重要

本任务必须由经过 Lenovo 服务机构认证的训练有素的技术人员执行。如果没有经过相关培训或不具备相应资质，请勿尝试拆卸或安装该部件。
首次安装该部件时，请联系 Lenovo Professional Services 团队寻求帮助。

关于本任务

S011

警告

附近有尖锐的边缘、边角或接点。

注意

请阅读安装准则和安全检查核对表以确保操作安全。
关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。
为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

警告

从包装箱中取出新的 Processor Neptune Core Module 时，请将冷却板组合件连同装运托盘一起取出，以防止冷却板组合件上的导热油脂受到破坏。

扭矩螺丝刀类型列表	螺钉类型
内六角 T30 螺丝刀	内六角 T30 螺钉

过程

将软管夹持器安装到机箱上。

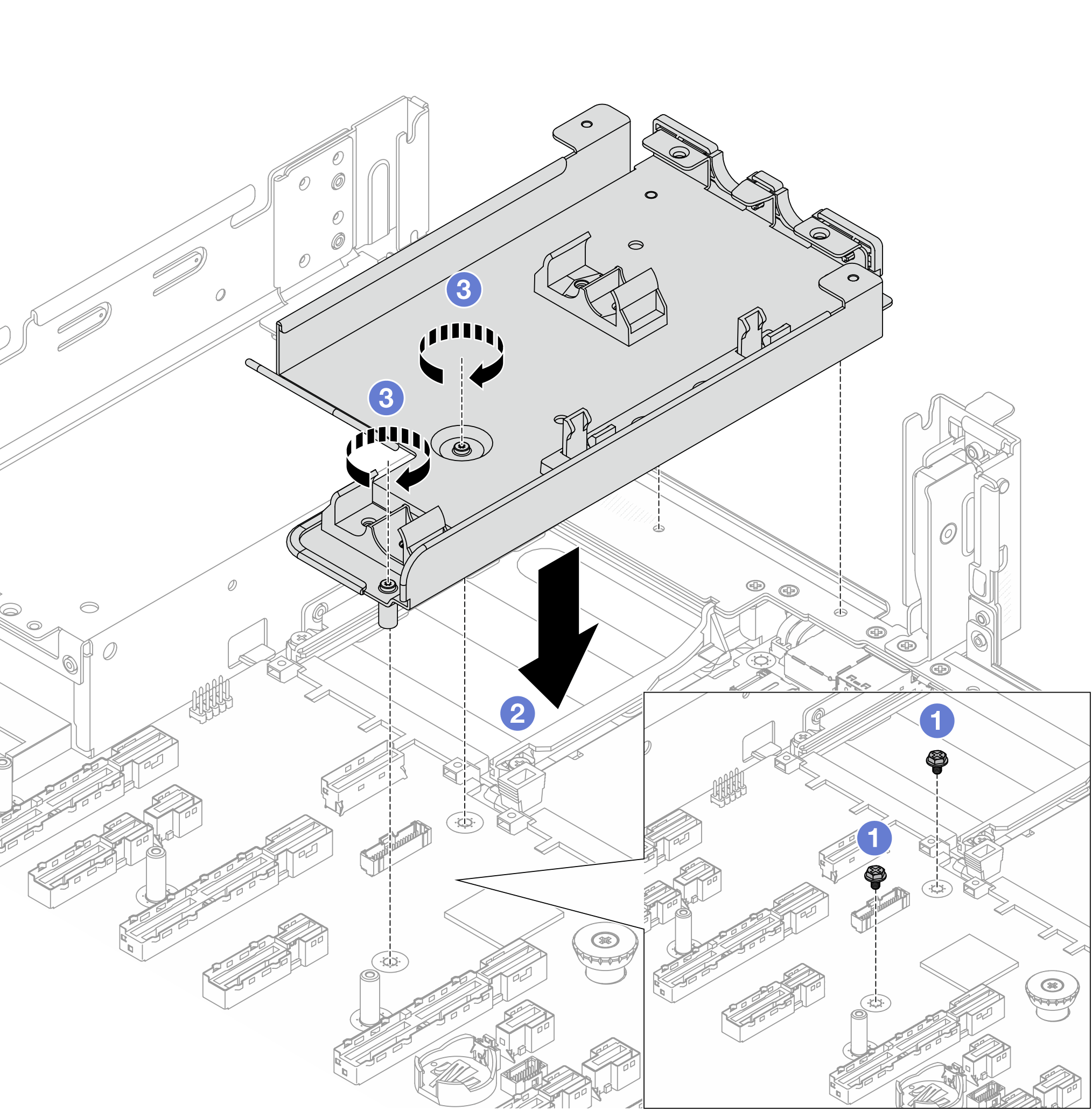

图 1. 安装软管夹持器
1. 如有必要，请卸下主板组合件上的螺钉。
2. 将软管夹持器上的螺钉孔对准主板组合件上的螺钉孔，将夹持器上的导销对准后壁上的孔。
3. 安装螺钉，以将软管夹持器固定到主板组合件。
将处理器安装到 Processor Neptune Core Module上。如需更多信息，请参阅安装处理器和散热器。

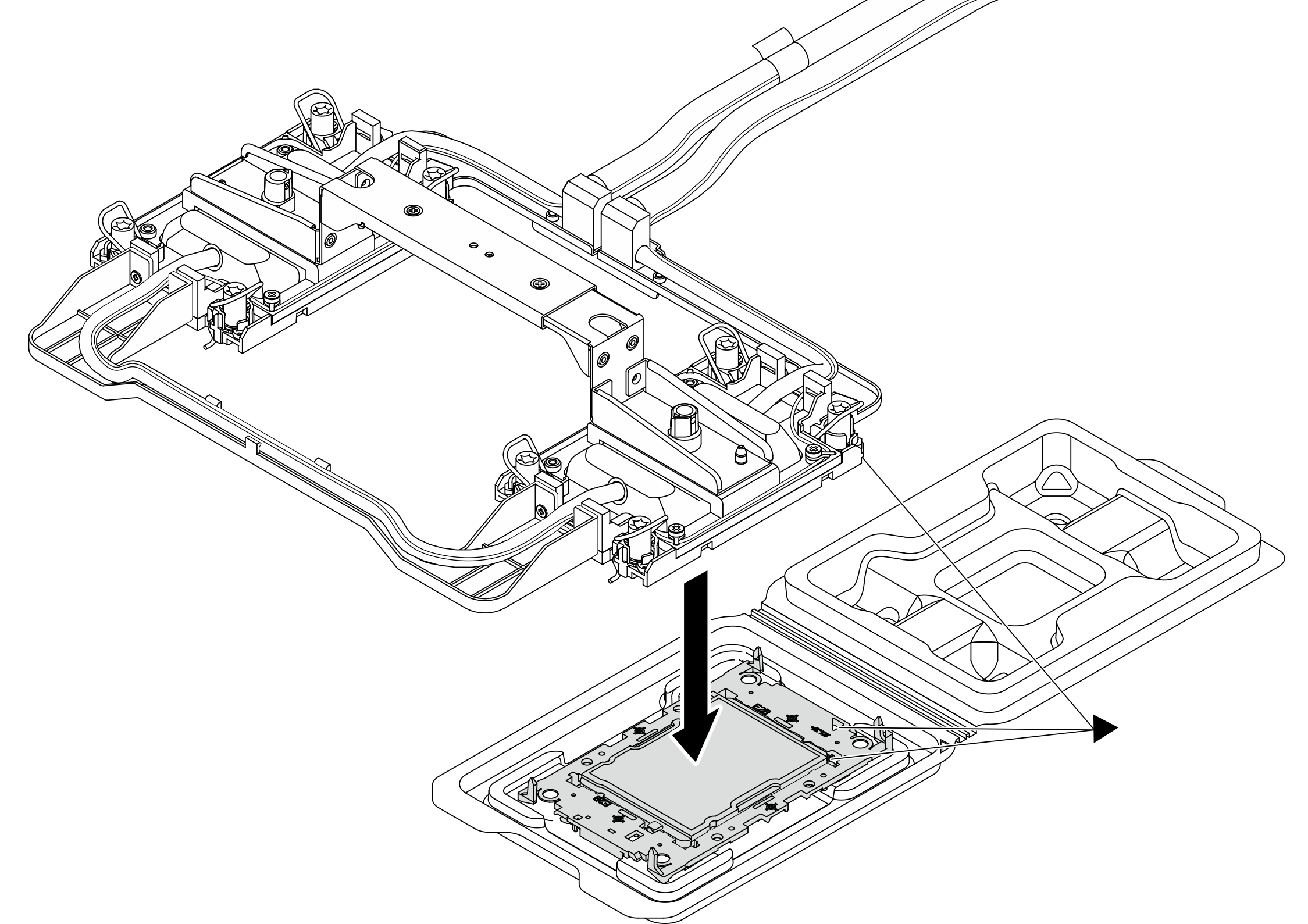

图 2. 安装处理器
1. 将冷却板组合件标签上的三角形标记与处理器支架和处理器上的三角形标记对齐。
2. 将 Processor Neptune Core Module 安装到处理器支架上。
3. 将支架按压到位，直至所有四个角的固定夹啮合。
注
如果服务器只安装了一个处理器（通常是处理器 1），则在继续安装之前，需要在处理器 2 的空插槽上装防尘盖。

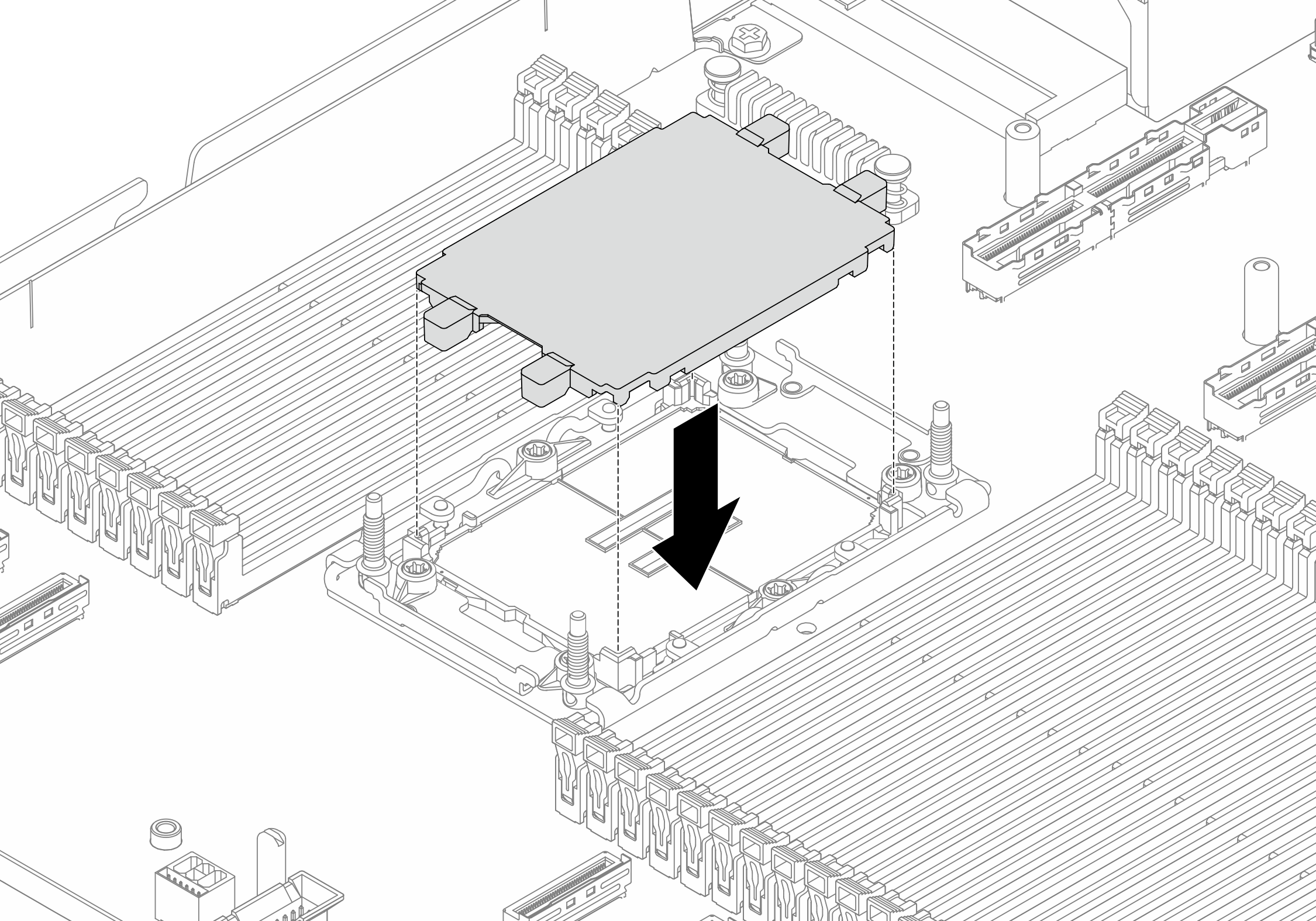

图 3. 安装处理器插槽盖
将 Processor Neptune Core Module 安装到主板组合件上。
图 4. 安装 Processor Neptune Core Module
1. 向内旋转防倾倒丝架。
2. 将冷却板组合件上的三角形标记和四个内六角 T30 螺母与处理器插槽的三角形标记和螺柱对齐；然后，将冷却板组合件插入处理器插槽。
3. 向外旋转防倾倒丝架，直至其与插槽中的搭钩啮合。
4. 按冷却板组合件上所示的安装顺序，完全拧紧内六角 T30 螺母。拧紧螺钉，直至其完全固定；然后，目测检查以确保冷却板组合件下方的带肩螺钉与处理器插槽之间没有任何间隙。（供参考，将螺钉完全拧紧所需的扭矩为 0.9-1.3 牛·米，即 8-12 英寸·磅。）
从 Processor Neptune Core Module 上卸下手柄。

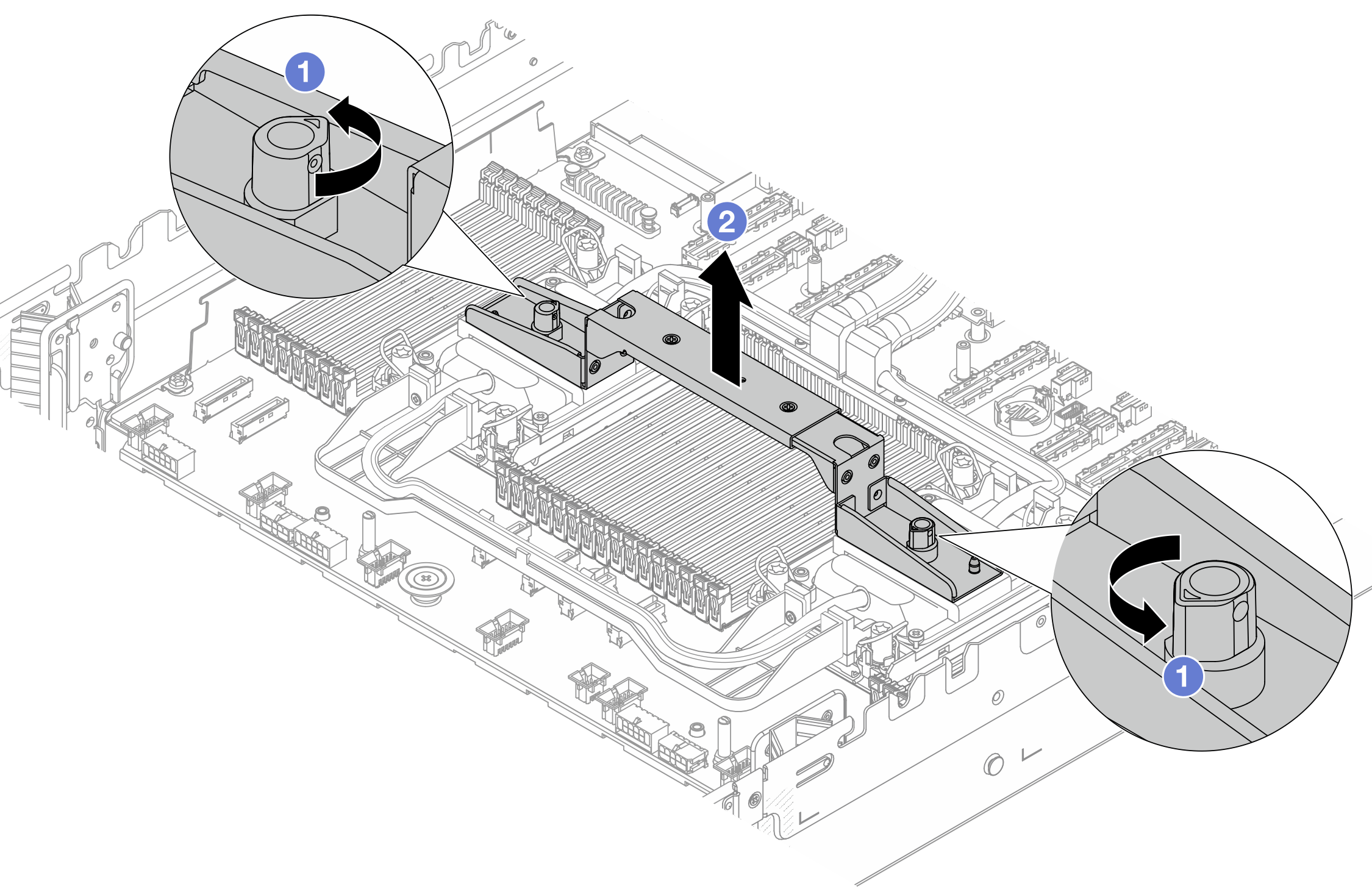

图 5. 卸下模块手柄
1. 如上图所示旋转螺钉以解锁手柄。
2. 将手柄与模块分离。
注
新的 Processor Neptune Core Module 配有手柄。
- 要更换新的模块，请按照上图所示卸下新模块的手柄。
- 如果在不更换模块的情况下更换处理器，则不需要手柄。请跳过4，并继续进一步安装。
安装冷却板外盖。如下图所示向下按压外盖。

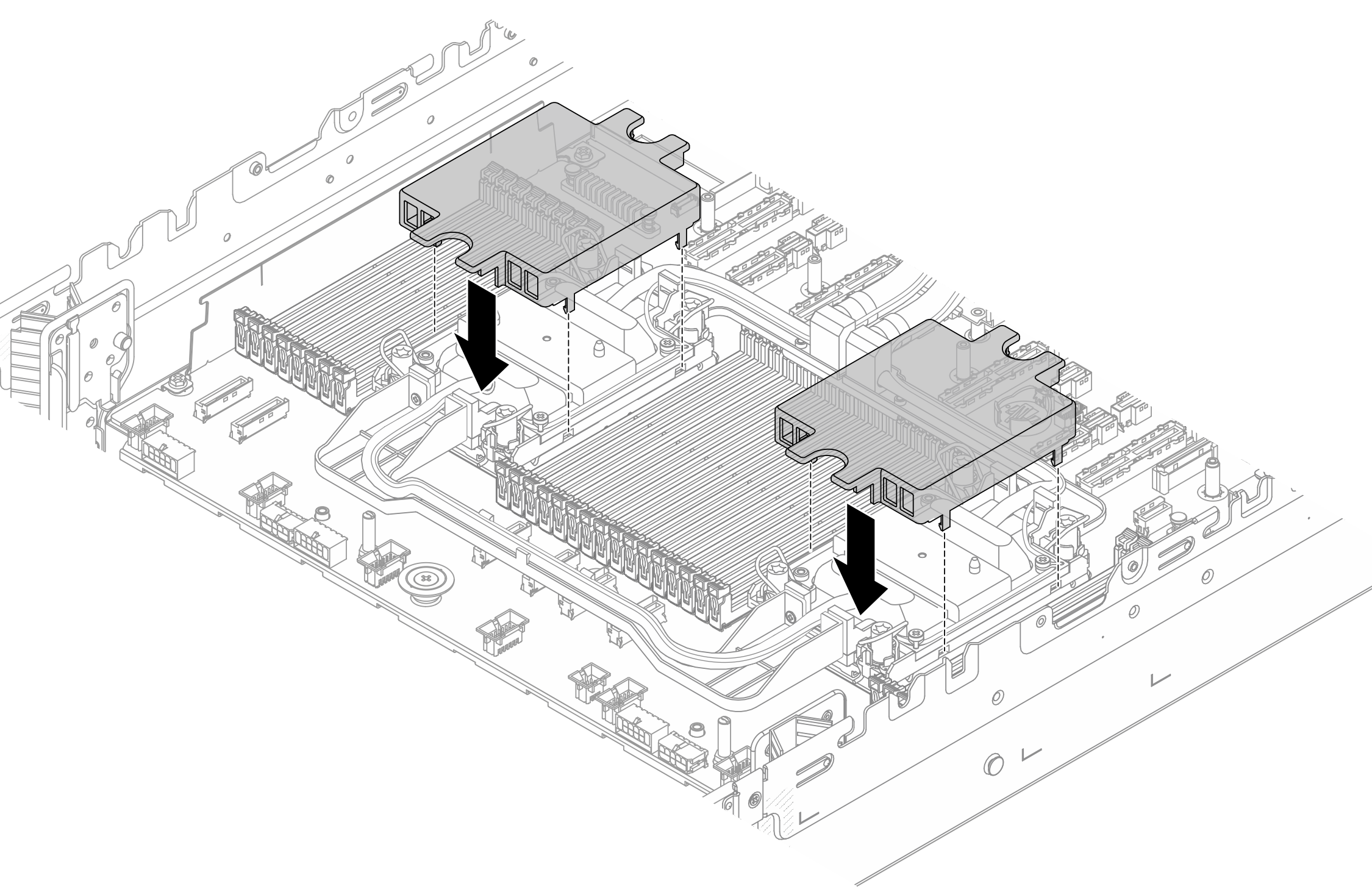

图 6. 安装冷却板外盖
将软管和漏液检测传感器模块放在软管夹持器上。

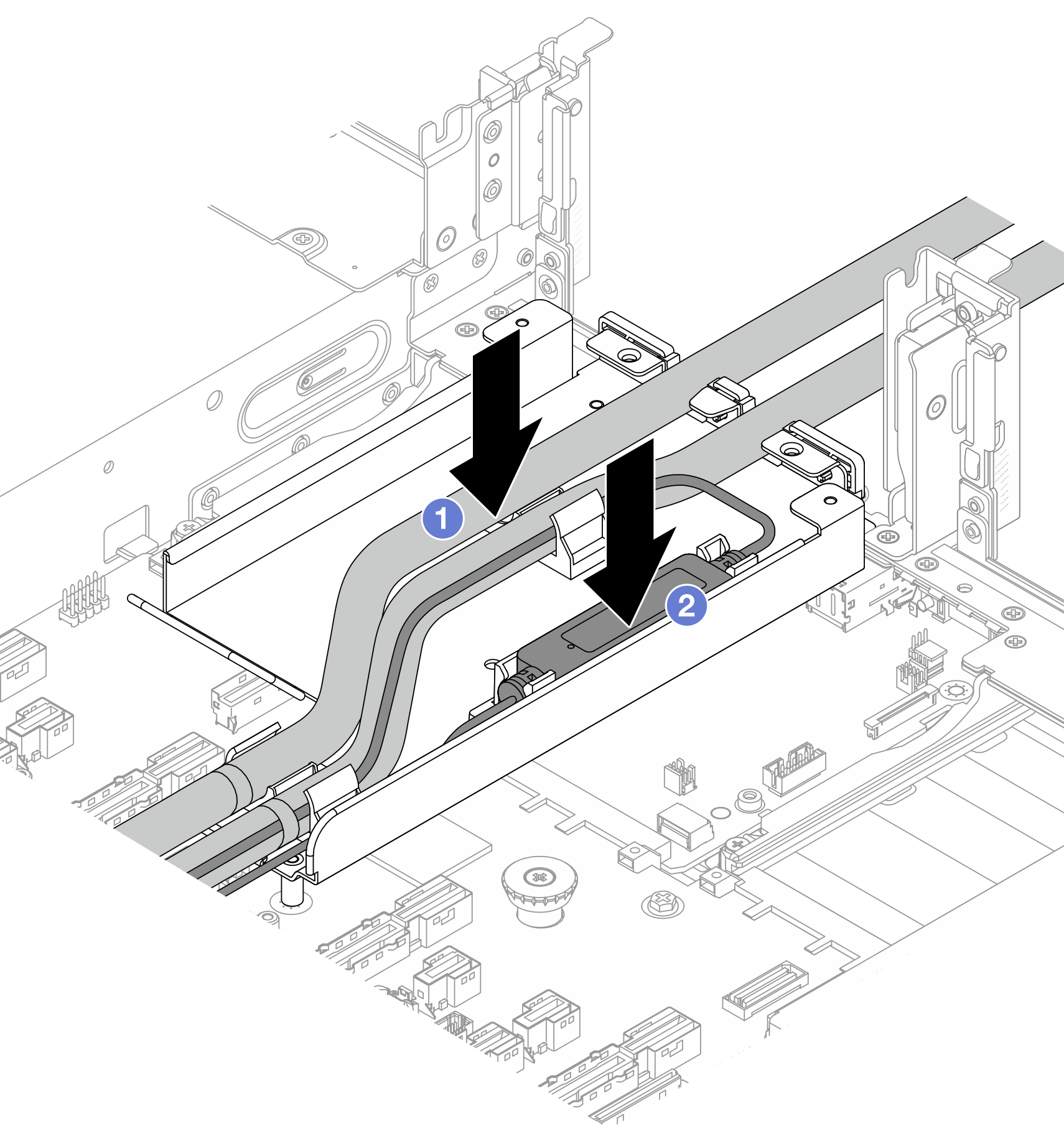

图 7. 放置软管和漏液检测传感器模块
1. 将软管放在软管夹持器上。
2. 将漏液检测传感器模块放在软管夹持器上。

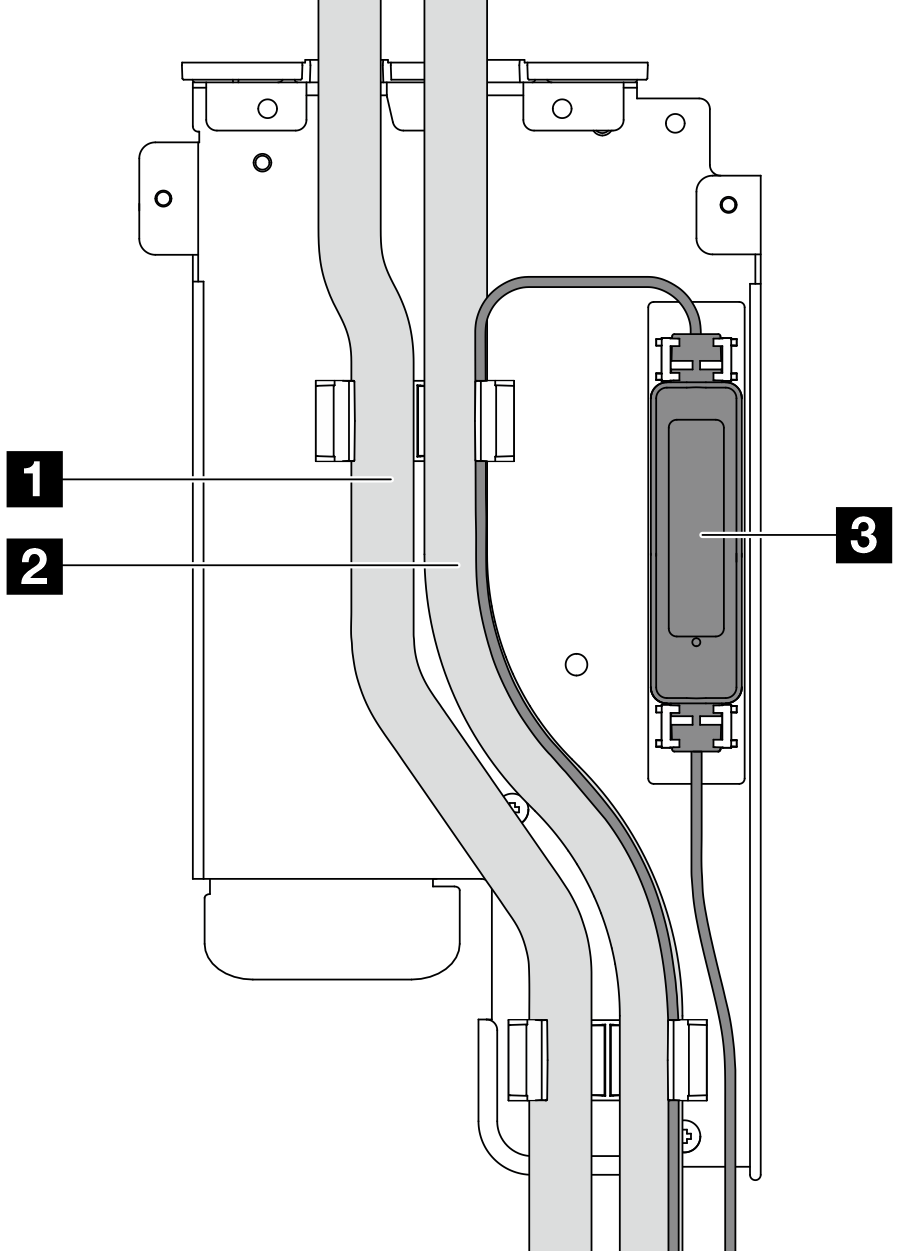

图 8. 安装详细信息

1 出口软管
2 入口软管
3 漏液检测传感器模块
注
如需了解漏液检测传感器模块的工作状态，请参阅漏液检测传感器模块上的 LED。
安装 1FH 支架或 3FH 转接卡架。
- 1FH 支架

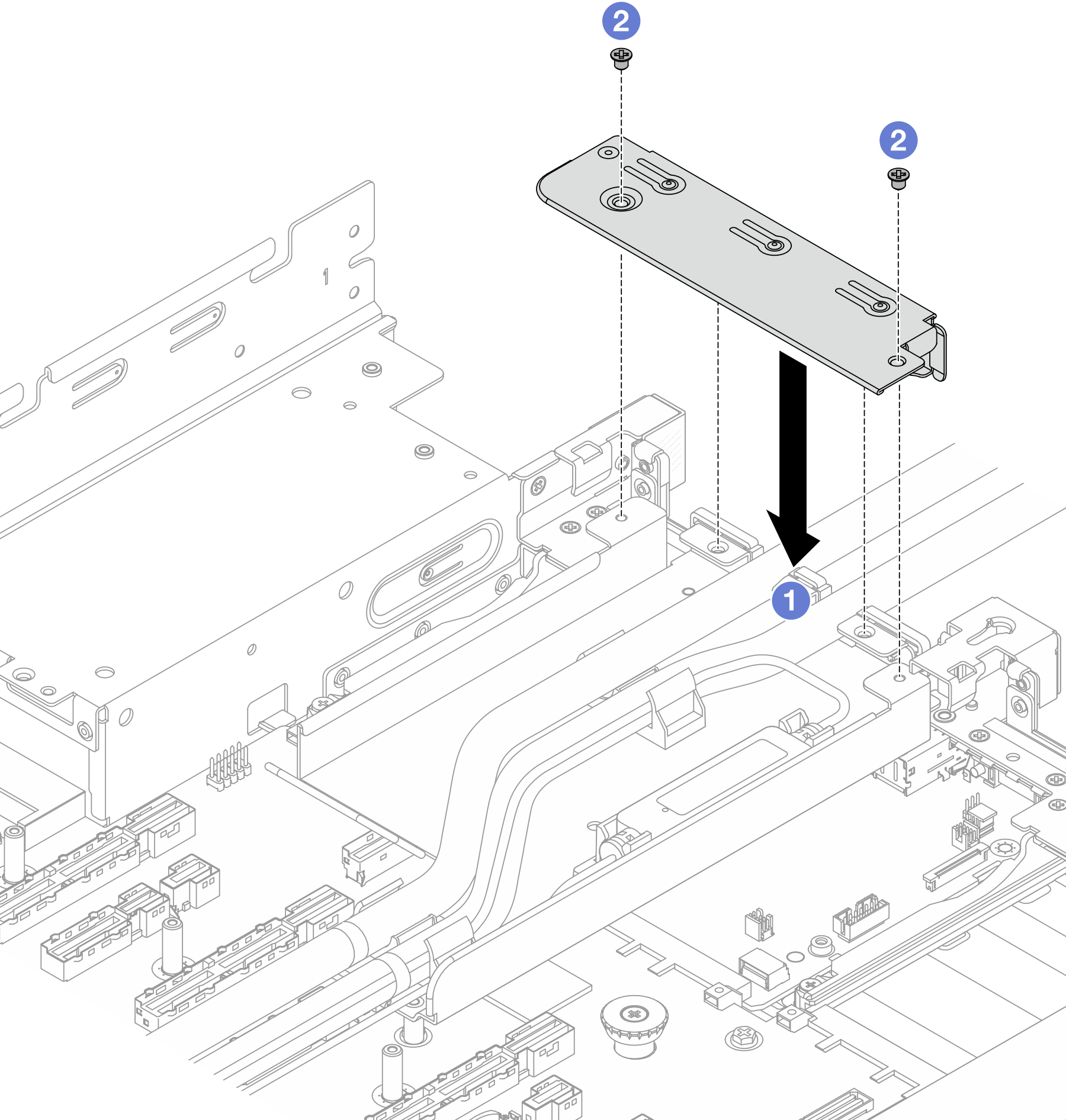

  图 9. 安装 1FH 支架
  1. 将支架向下放置到软管夹持器上。
  2. 安装螺钉以将支架固定到位。
- 3FH 转接卡架

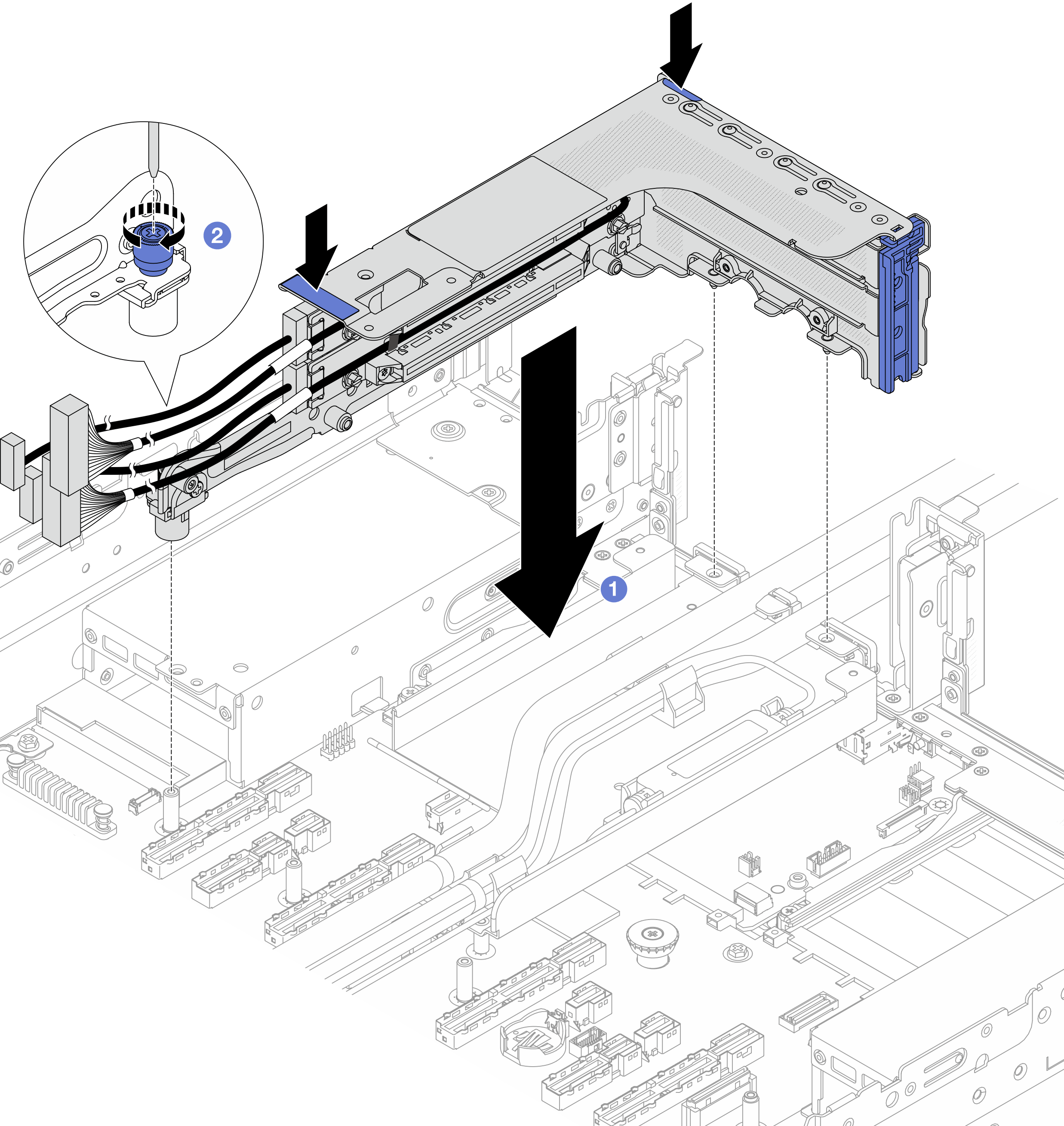

  图 10. 安装 3FH 转接卡架
1. 将转接卡架向下放入机箱。
2. 拧紧螺钉以固定转接卡架。
将漏液检测传感器模块的线缆连接到主板组合件上的接口。请参阅内部线缆布放。
安装导风罩。请参阅安装导风罩。
安装顶盖。请参阅安装顶盖。
将服务器装入机架。请参阅更换服务器。
将快接插头安装到歧管上。请参阅安装歧管（机架级系统）或安装歧管（行级系统）。

完成之后

完成部件更换。请参阅完成部件更换。
