Installazione del Lenovo Processor Neptune Core Module

Seguire le istruzioni riportate in questa sezione per installare l'Processor Neptune Core Module.

Importante

• Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

• Contattare Lenovo Professional Services il team per assistenza quando si installa la parte per la prima volta.

Informazioni su questa attività

S011

Avvertenza

Presenza di bordi, angoli o giunzioni taglienti.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Avvertenza

Quando si rimuove un nuovo modulo Processor Neptune Core Module dalla confezione, sollevare l'assieme piastra a freddo con la confezione di spedizione collegata per evitare che il lubrificante termico dell'assieme piastra a freddo venga danneggiato.

Elenco dei tipi di cacciavite dinamometrico	Tipo di vite
Cacciavite a testa Torx T30	Vite Torx T30

Procedura

1. Installare il supporto del tubo sullo chassis.

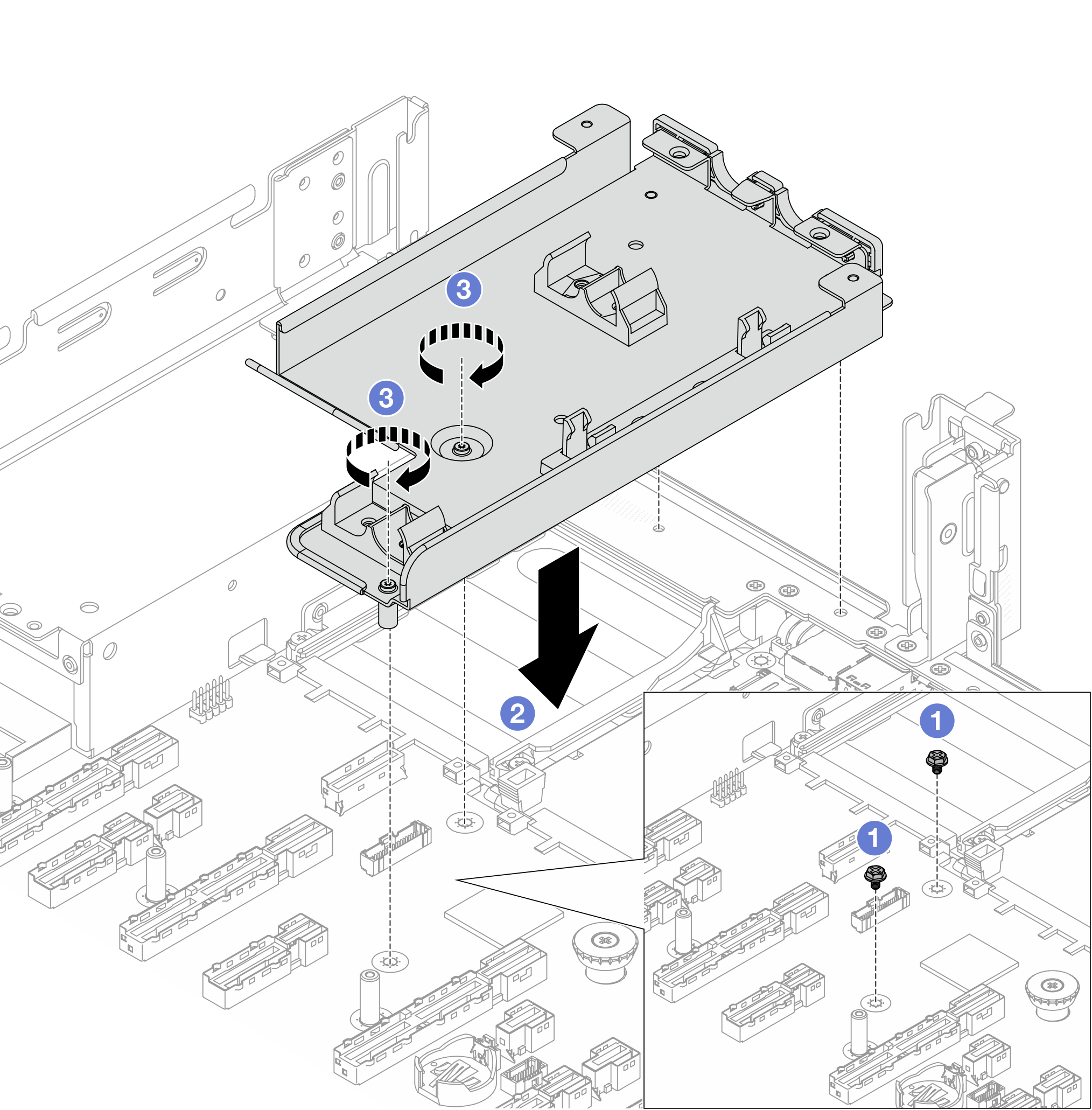

   Figura 1. Installazione del supporto del tubo






   1. Rimuovere le viti sull'assieme della scheda di sistema, se necessario.
   2. Allineare i fori per viti del supporto del tubo con i fori per viti dell'assieme della scheda di sistema e i piedini della guida del supporto con i fori della parete posteriore.
   3. Installare le viti per fissare il supporto del tubo all'assieme della scheda di sistema.
2. Installare il processore nel modulo Processor Neptune Core Module. Per ulteriori informazioni, vedere Installazione di un processore e un dissipatore di calore.
   Figura 2. Installazione del processore






   1. Allineare il contrassegno triangolare sull'etichetta dell'assieme piastra a freddo al contrassegno triangolare sulla piastra del processore e sul processore.
   2. Installare il modulo Processor Neptune Core Module sulla piastra del processore.
   3. Spingere la piastra in posizione fino ad agganciare i fermi in tutti e quattro gli angoli.
   Nota

   Se nel server è installato un solo processore, in genere il processore 1, è necessario installare un coperchio sul socket vuoto del processore 2 prima di procedere con l'installazione.

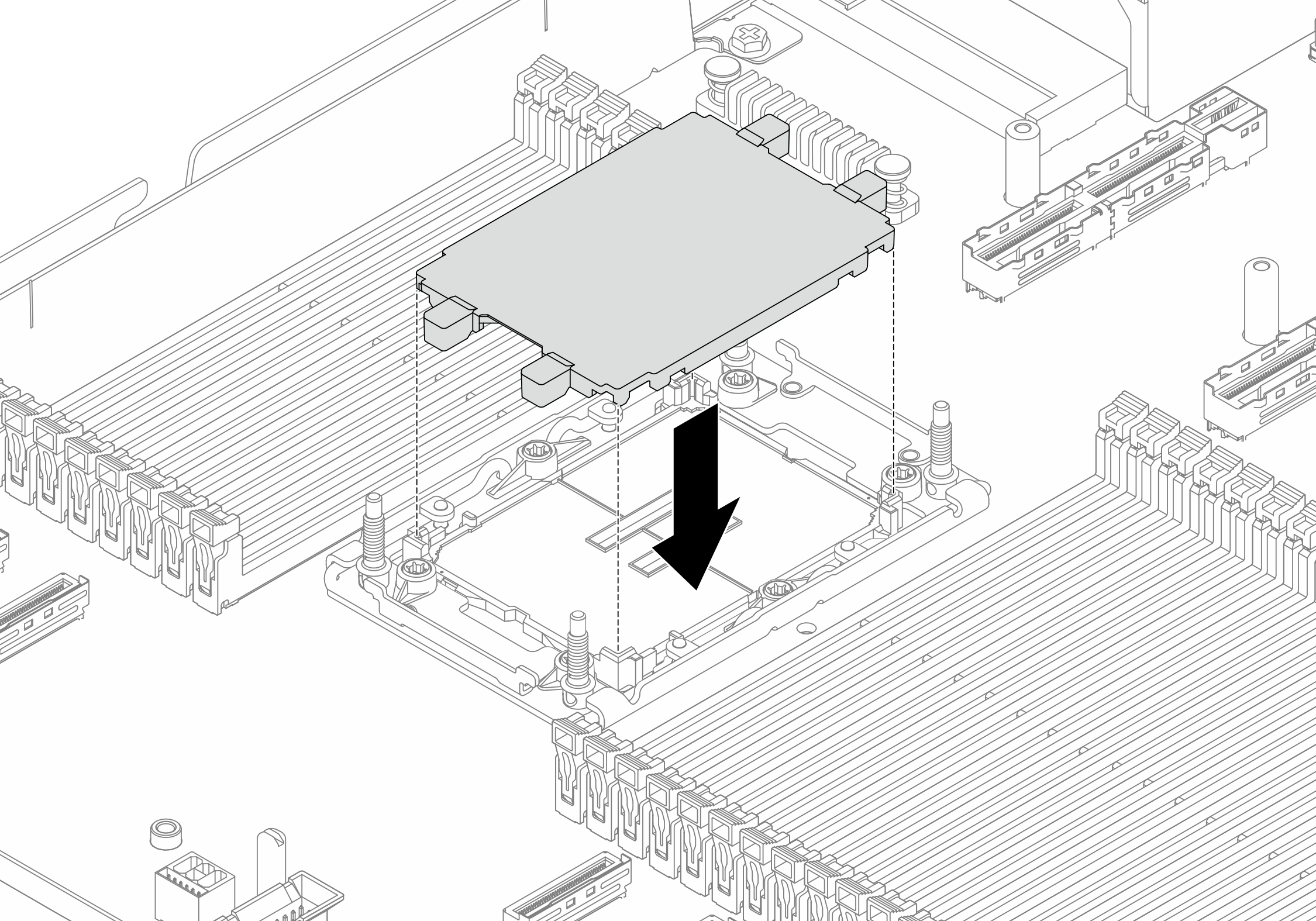

   Figura 3. Installazione del coperchio del socket del processore






3. Installare il modulo Processor Neptune Core Module sull'assieme della scheda di sistema.

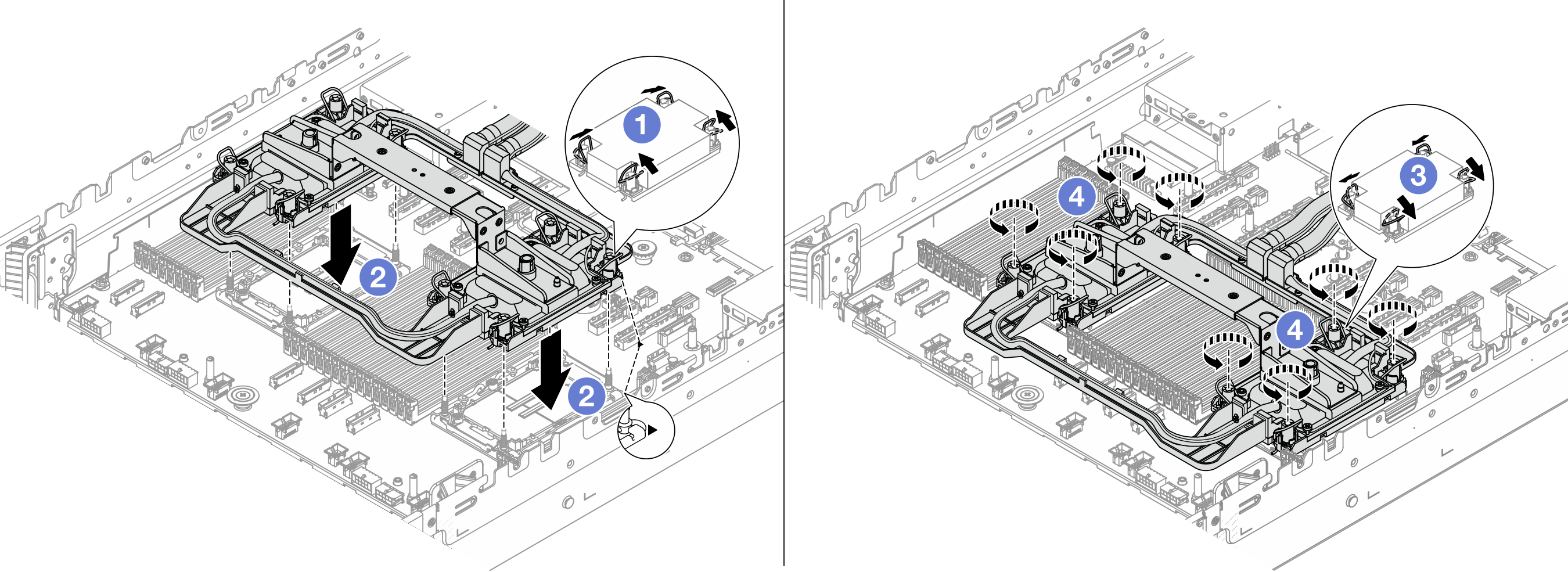

   Figura 4. Installazione del Processor Neptune Core Module







   1. Ruotare i fermi del cavo verso l'interno.

   2. Allineare il contrassegno triangolare e i quattro dadi Torx T30 sull'assieme piastra a freddo con il contrassegno triangolare e i pioli filettati del socket del processore, inserire quindi l'assieme piastra a freddo nel socket del processore.

   3. Ruotare i fermi del cavo verso l'esterno finché non si agganciano ai ganci nel socket.

   4. Serrare completamente i dadi nella sequenza di installazione mostrata sull'assieme piastra a freddo. Serrare completamente i dadi, quindi controllare visivamente per verificare che non vi sia spazio tra la spalla del dado sotto il assieme piastra a freddo e il socket del processore (per riferimento, la coppia richiesta per serrare completamente i dadi è 10 +/- 2,0 lbf-in, 1,1 +/- 0,2 N-m).

4. Rimuovere la maniglia dal Processor Neptune Core Module.

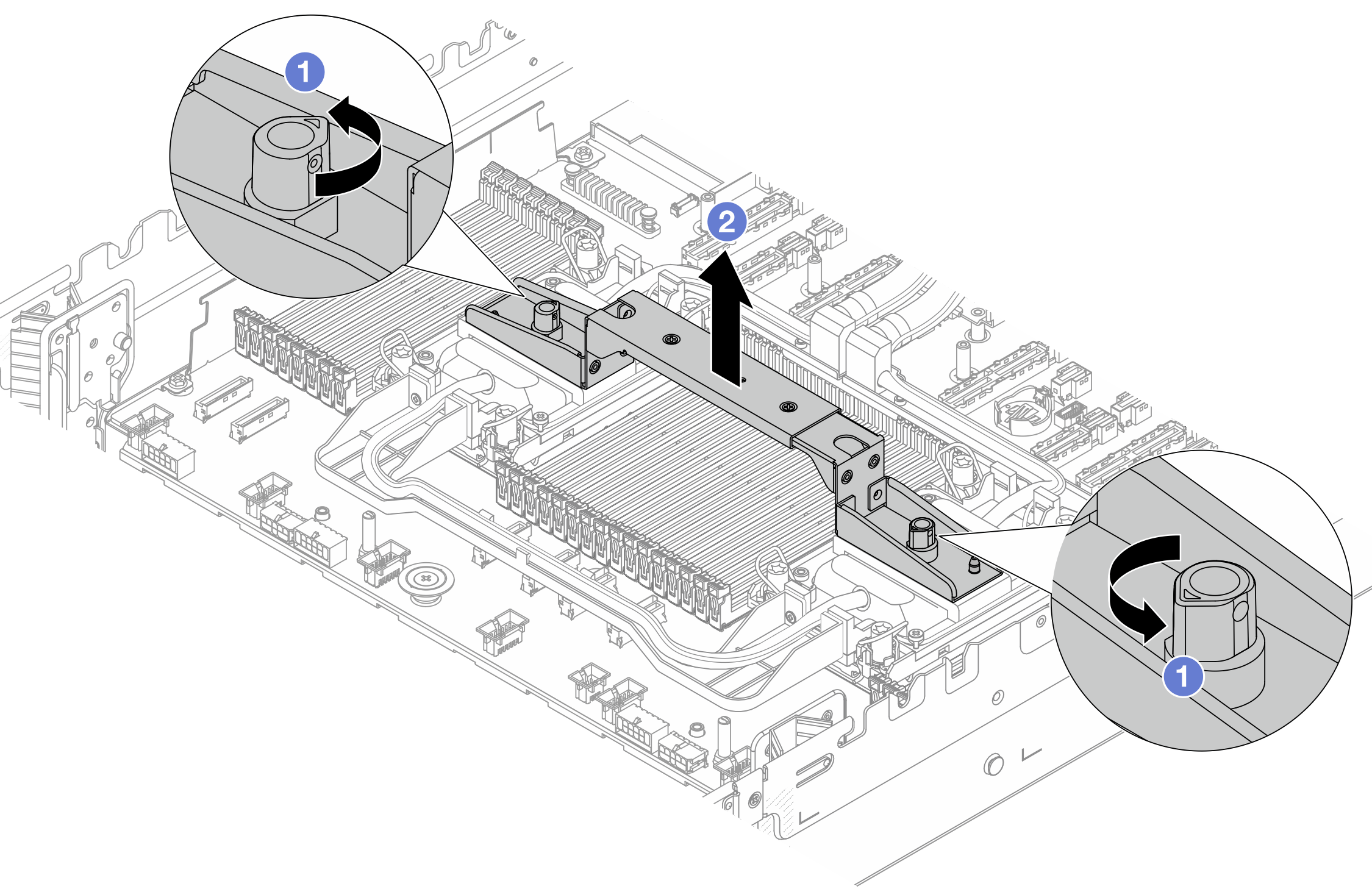

   Figura 5. Rimozione della maniglia del modulo






   1. Ruotare le viti come illustrato in precedenza per sbloccare la maniglia.
   2. Separare la maniglia dal modulo.
   Nota

   Un nuovo Processor Neptune Core Module è dotato di una maniglia.

   • Per sostituire un vecchio modulo con uno nuovo, rimuovere la maniglia del nuovo modulo come illustrato in precedenza.

   • Per sostituire i processori senza cambiare il modulo, non è necessaria una maniglia. Ignorare il 4 e procedere con l'installazione.

5. Installare i coperchi della piastra a freddo. Premere i coperchi verso il basso come illustrato di seguito.

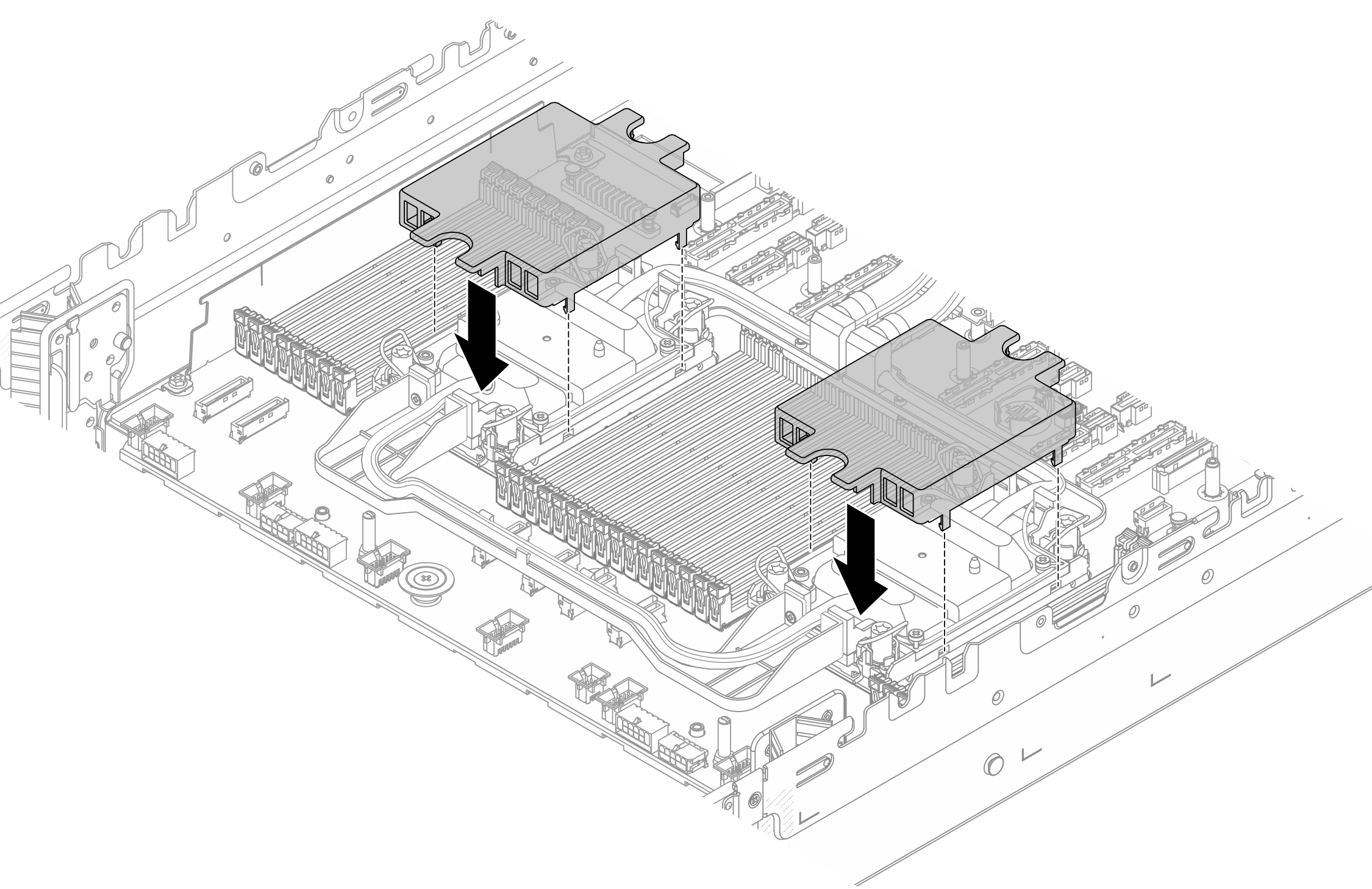

   Figura 6. Installazione dei coperchi della piastra a freddo






6. Posizionare i tubi e il modulo del sensore di rilevamento dei liquidi sul supporto del tubo.
   Figura 7. Posizionamento di tubi e modulo del sensore di rilevamento dei liquidi

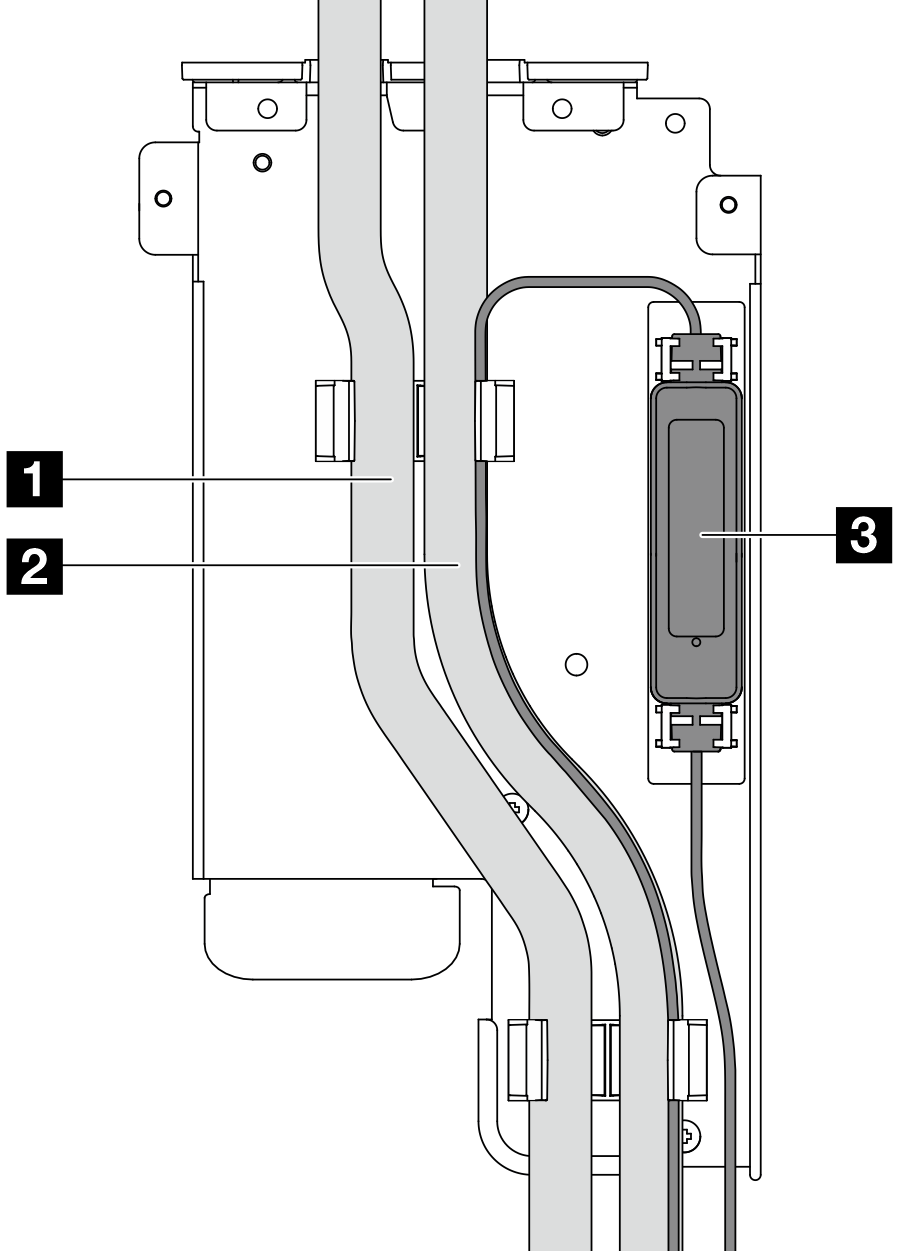

   Figura 8. Dettagli dell'installazione

   1 Tubo esterno 2 Tubo interno 3 Modulo del sensore di rilevamento dei liquidi Nota Per lo stato di funzionamento del modulo del sensore di rilevamento dei liquidi vedere LED sul modulo del sensore di rilevamento delle perdite.

7. Installare la staffa 1FH o il telaio verticale 3FH.

   • Staffa 1FH

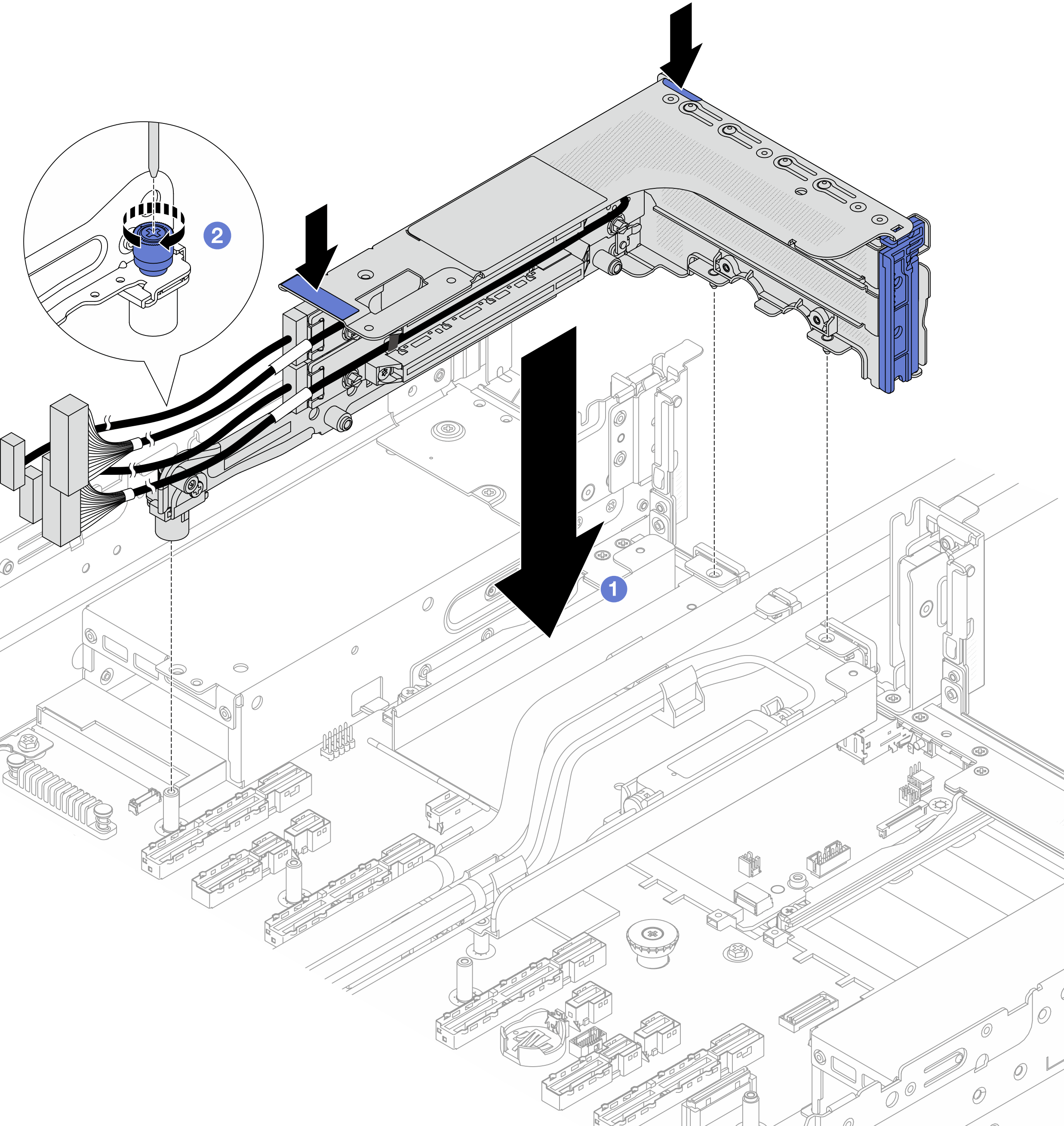

     Figura 9. Installazione della staffa 1FH







     1. Abbassare la staffa sul supporto del tubo.

     2. Installare le viti per fissare la staffa in posizione.

   • Telaio verticale 3FH

     Figura 10. Installazione del telaio verticale 3FH






   1. Abbassare il telaio verticale nello chassis.
   2. Serrare la vite per fissare il telaio verticale.
8. Collegare il cavo del modulo del sensore di rilevamento dei liquidi al connettore sull'assieme della scheda di sistema. Vedere Instradamento dei cavi interni.
9. Installare il deflettore d'aria. Vedere Installazione del deflettore d'aria.
10. Installare il coperchio superiore. Vedere Installazione del coperchio superiore.
11. Installare il server nel rack. Vedere Sostituzione del server.
12. Installare le prese di collegamento rapido sui collettori. Vedere Installazione del collettore (sistema in-rack) o Installazione del collettore (sistema in-row).
