Rimozione di Lenovo Processor Neptune Core Module

Seguire le istruzioni riportate in questa sezione per rimuovere il Processor Neptune Core Module.

Importante
  • Questa attività deve essere eseguita da tecnici qualificati certificati dall'assistenza Lenovo. Non tentare di rimuovere o installare la parte senza una formazione e una qualifica adeguate.

  • Contattare Lenovo Professional Services il team per assistenza quando si installa la parte per la prima volta.

Informazioni su questa attività

Informazioni sulla sicurezza per il cavo del modulo del sensore di rilevamento dei liquidi
S011
sharp edge
Avvertenza
Presenza di bordi, angoli o giunzioni taglienti.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Elenco dei tipi di cacciavite dinamometricoTipo di vite
Cacciavite a testa Torx T30Vite Torx T30

Procedura

  1. Prepararsi per questa attività.
    1. Rimuovere le prese di collegamento rapido dai collettori. Vedere Rimozione del collettore (sistema in-rack) o Rimozione del collettore (sistema in-row).
    2. Rimuovere il server dal rack. Vedere Sostituzione del server.
    3. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    4. Rimuovere il deflettore d'aria. Vedere Rimozione del deflettore d'aria.
    5. Scollegare il cavo del modulo del sensore di rilevamento dei liquidi del Processor Neptune Core Module dal connettore sull'assieme della scheda di sistema.
      Attenzione
      Per evitare di danneggiare l'assieme della scheda di sistema, assicurarsi di seguire le istruzioni riportate in Instradamento dei cavi interni quando si scollegano i cavi dall'assieme della scheda di sistema.
  2. Rimuovere la staffa 1FH o il telaio verticale 3FH.
    • Staffa 1FH

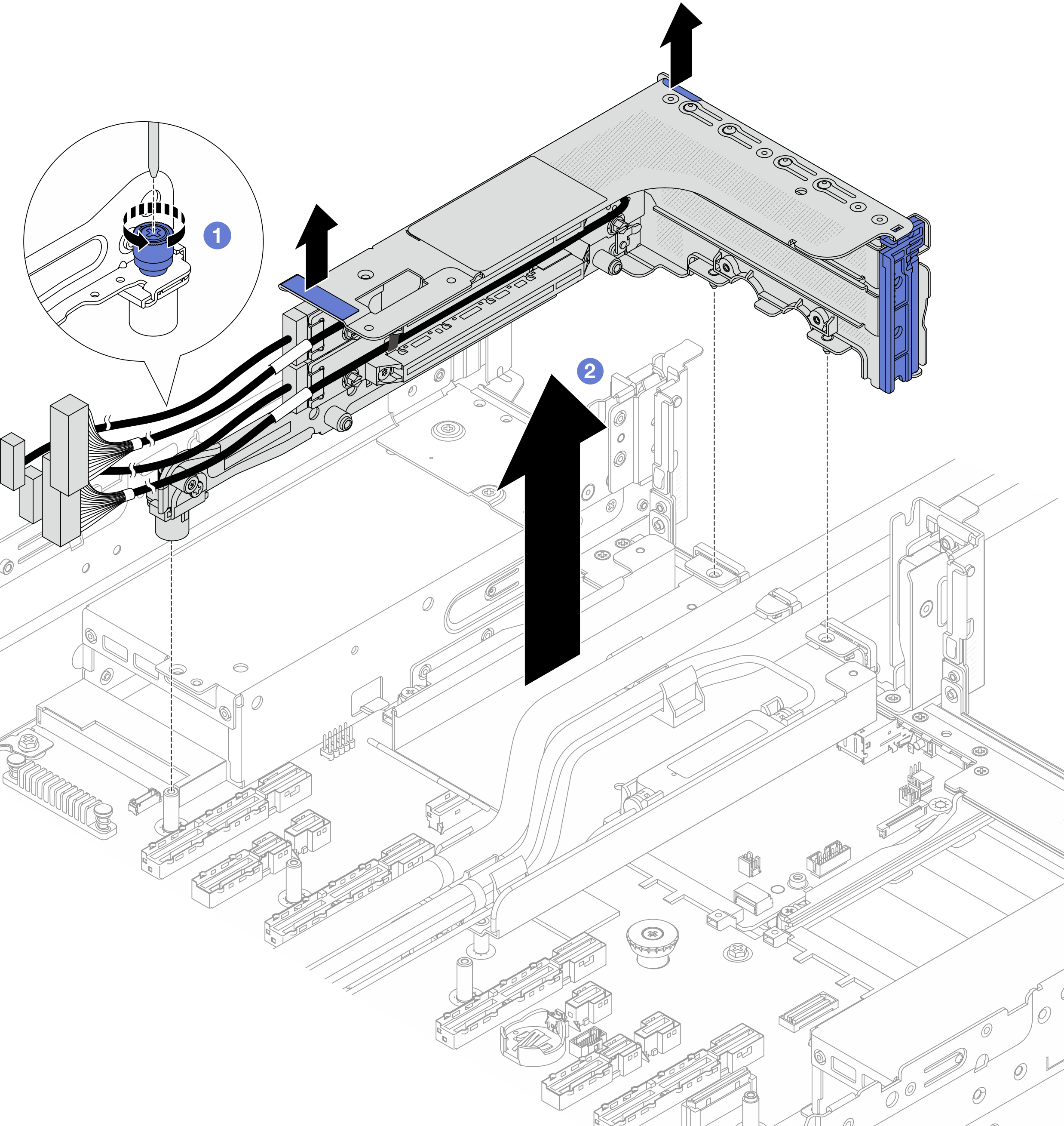

      Figura 1. Rimozione della staffa 1FH

      1. Rimuovere le viti che fissano la staffa.

      2. Estrarre la staffa dallo chassis.

    • Telaio verticale 3FH

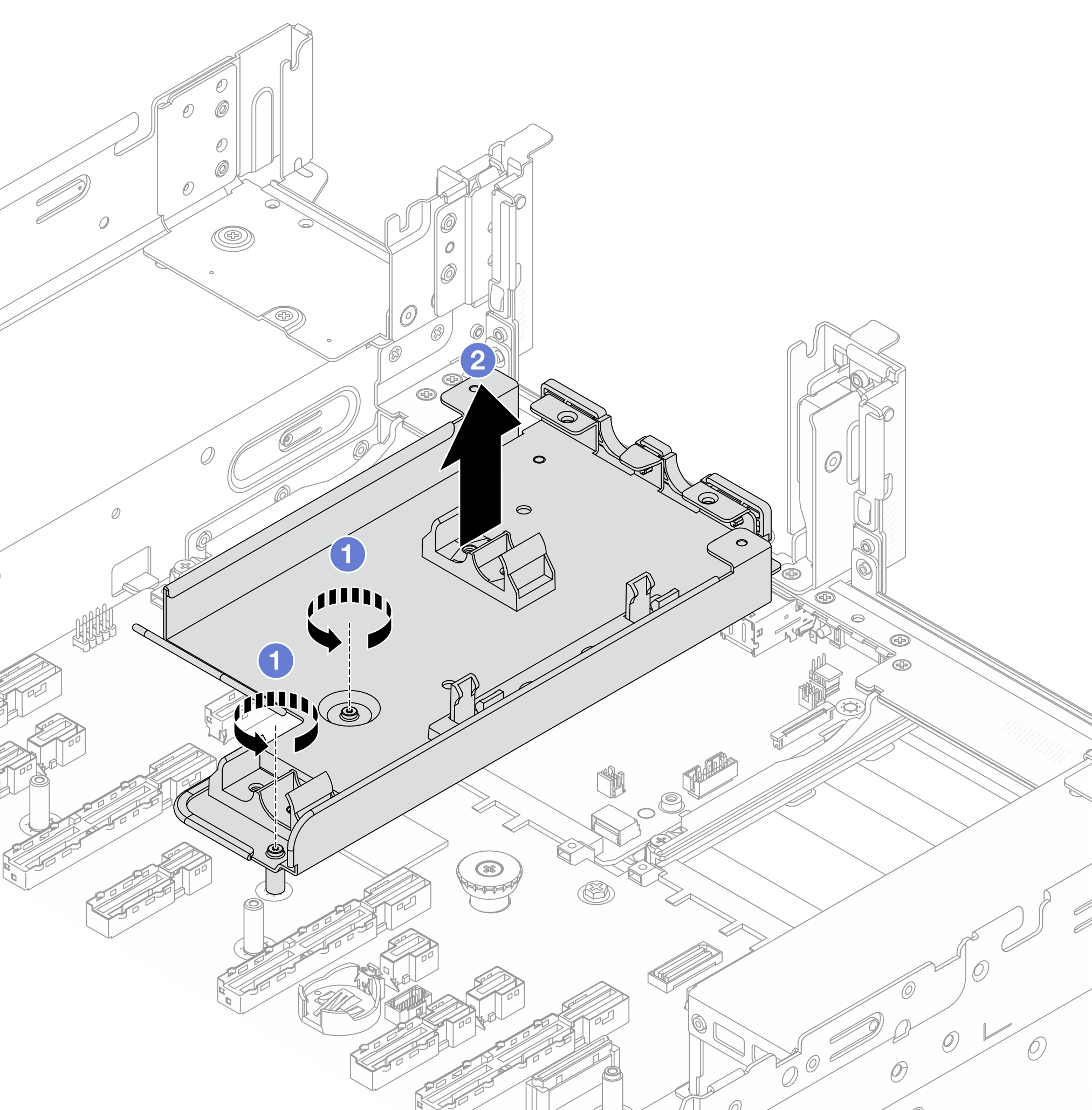

      Figura 2. Rimozione del telaio verticale 3FH

      1. Allentare la vite che fissa il telaio verticale.

      2. Tenendo il telaio verticale dai bordi, sollevarlo delicatamente per estrarlo dallo chassis.

  3. Sganciare i tubi e il modulo del sensore di rilevamento dei liquidi.

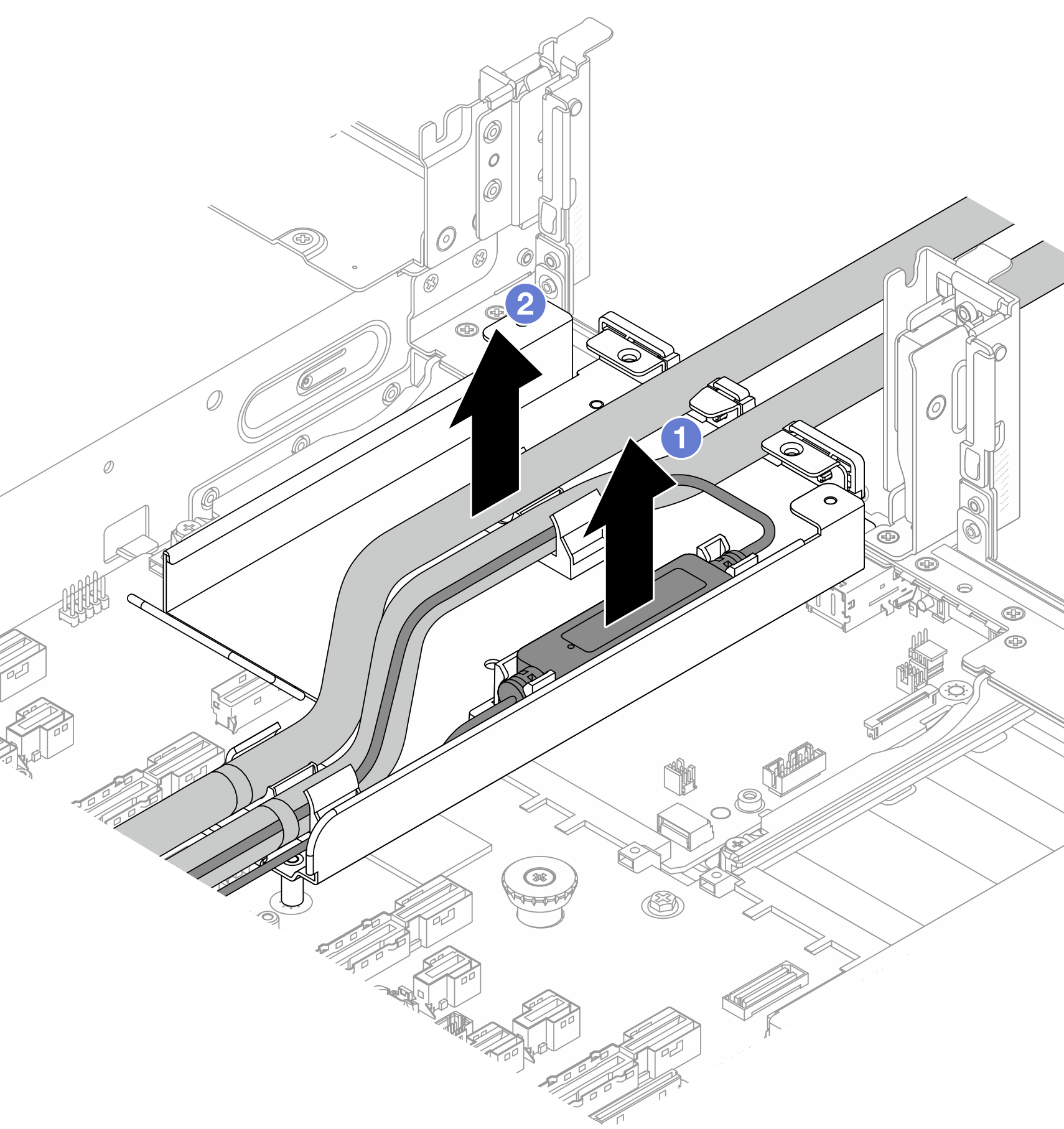

    Figura 3. Sganciamento di tubi e modulo del sensore di rilevamento dei liquidi

    1. Sollevare il modulo del sensore di rilevamento dei liquidi dal supporto del tubo.
    2. Sganciare i tubi dal supporto del tubo.
  4. Rimuovere il Processor Neptune Core Module dalla scheda del processore.

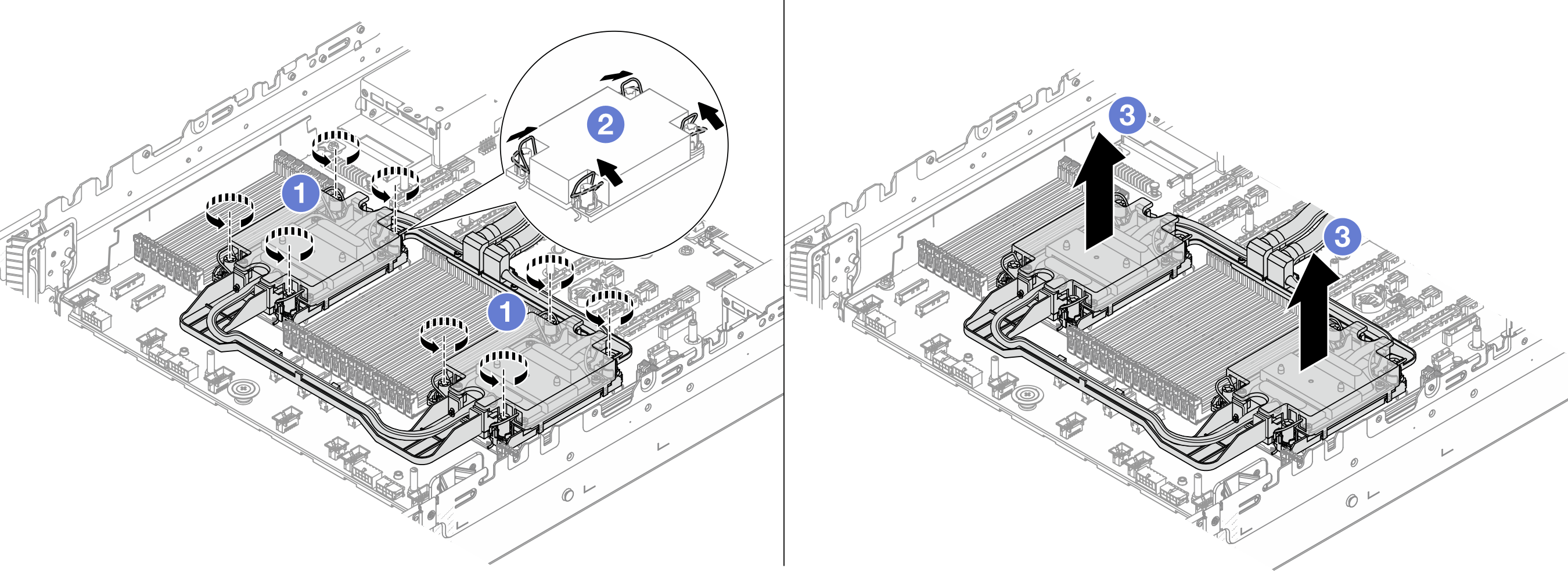

    Figura 4. Rimozione del Processor Neptune Core Module

    1. Allentare completamente i dadi Torx T30 sull'assieme piastra a freddo.
    2. Ruotare i fermi del cavo verso l'interno.
    3. Sollevare con attenzione il modulo dai socket del processore. Se non è possibile estrarre completamente il modulo dal socket, allentare ulteriormente i dadi Torx T30 e provare a sollevare nuovamente il modulo.
  5. Separare il processore dal Processor Neptune Core Module. Vedere Separazione del processore dalla piastra e dal dissipatore di calore.
  6. Se sui processori e sulle piastre a freddo è presente un lubrificante termico vecchio, pulire delicatamente la parte superiore dei processori e le piastre a freddo con un panno imbevuto di alcol.
  7. Rimuovere il supporto del tubo.

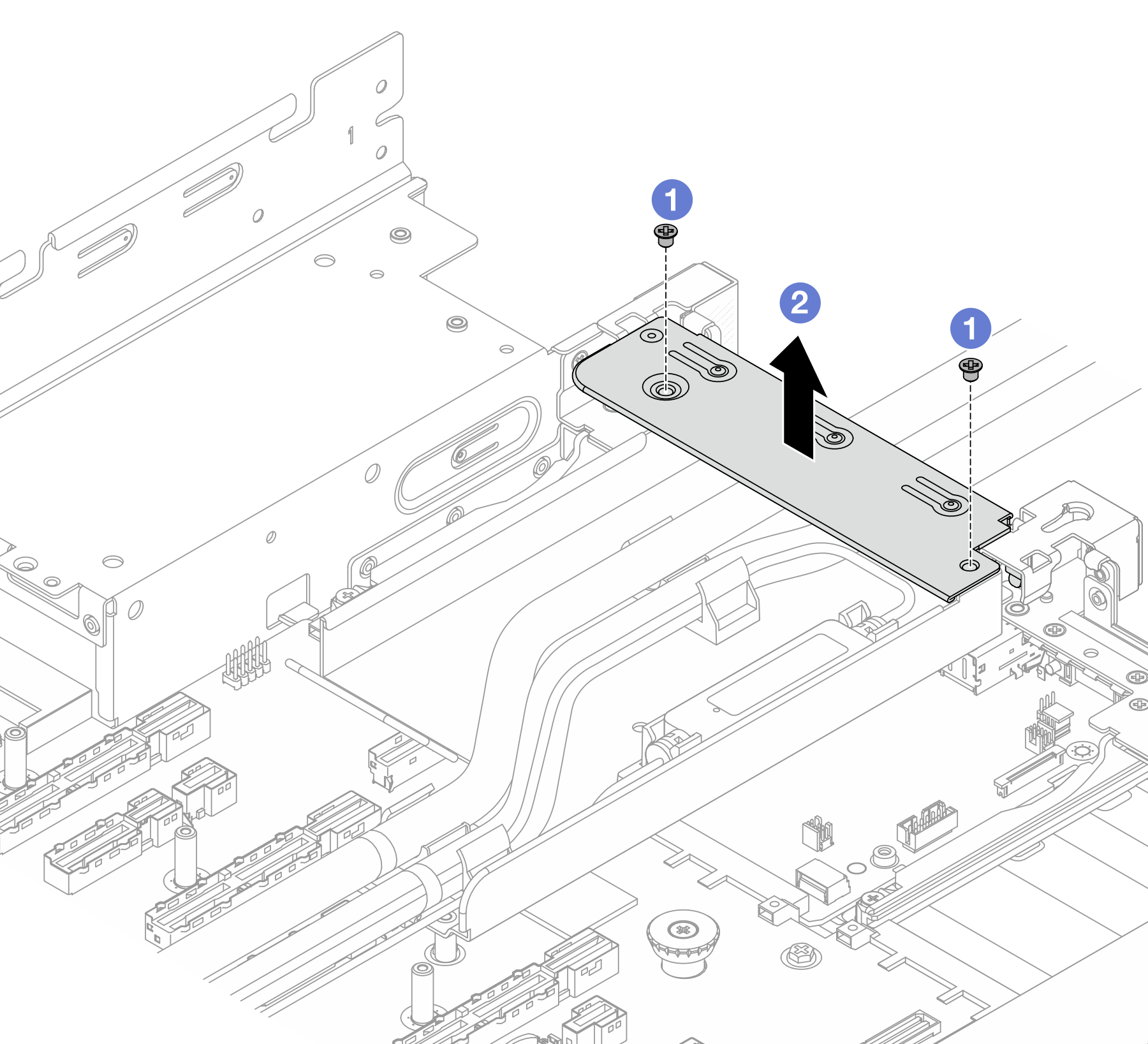

    Figura 5. Rimozione del supporto del tubo

    1. Rimuovere le viti che fissano il supporto all'assieme della scheda di sistema.
    2. Estrarre il supporto del tubo dallo chassis.
Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
