卸下 Lenovo Processor Neptune Core Module

按照本节中的说明卸下 Processor Neptune Core Module。

重要

• 本任务必须由经过 Lenovo 服务机构认证的训练有素的技术人员执行。如果没有经过相关培训或不具备相应资质，请勿尝试拆卸或安装该部件。

• 首次安装该部件时，请联系 Lenovo Professional Services 团队寻求帮助。

关于本任务

漏液检测传感器模块线缆的安全信息

S011

警告

附近有尖锐的边缘、边角或接点。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

扭矩螺丝刀类型列表	螺钉类型
内六角 T30 螺丝刀	内六角 T30 螺钉

过程

1. 为本任务做好准备。
   1. 从歧管上卸下快接插头。请参阅卸下歧管（机架级系统）或卸下歧管（行级系统）。
   2. 从机架上卸下服务器。请参阅更换服务器。
   3. 卸下顶盖。请参阅卸下顶盖。
   4. 卸下导风罩。请参阅卸下导风罩。
   5. 从主板组合件上的接口中拔下 Processor Neptune Core Module 的漏液检测传感器模块线缆。
      注意

      为避免损坏主板组合件，从主板组合件上拔下线缆时，请务必遵循内部线缆布放中的说明操作。
2. 卸下 1FH 支架或 3FH 转接卡架。
   • 1FH 支架

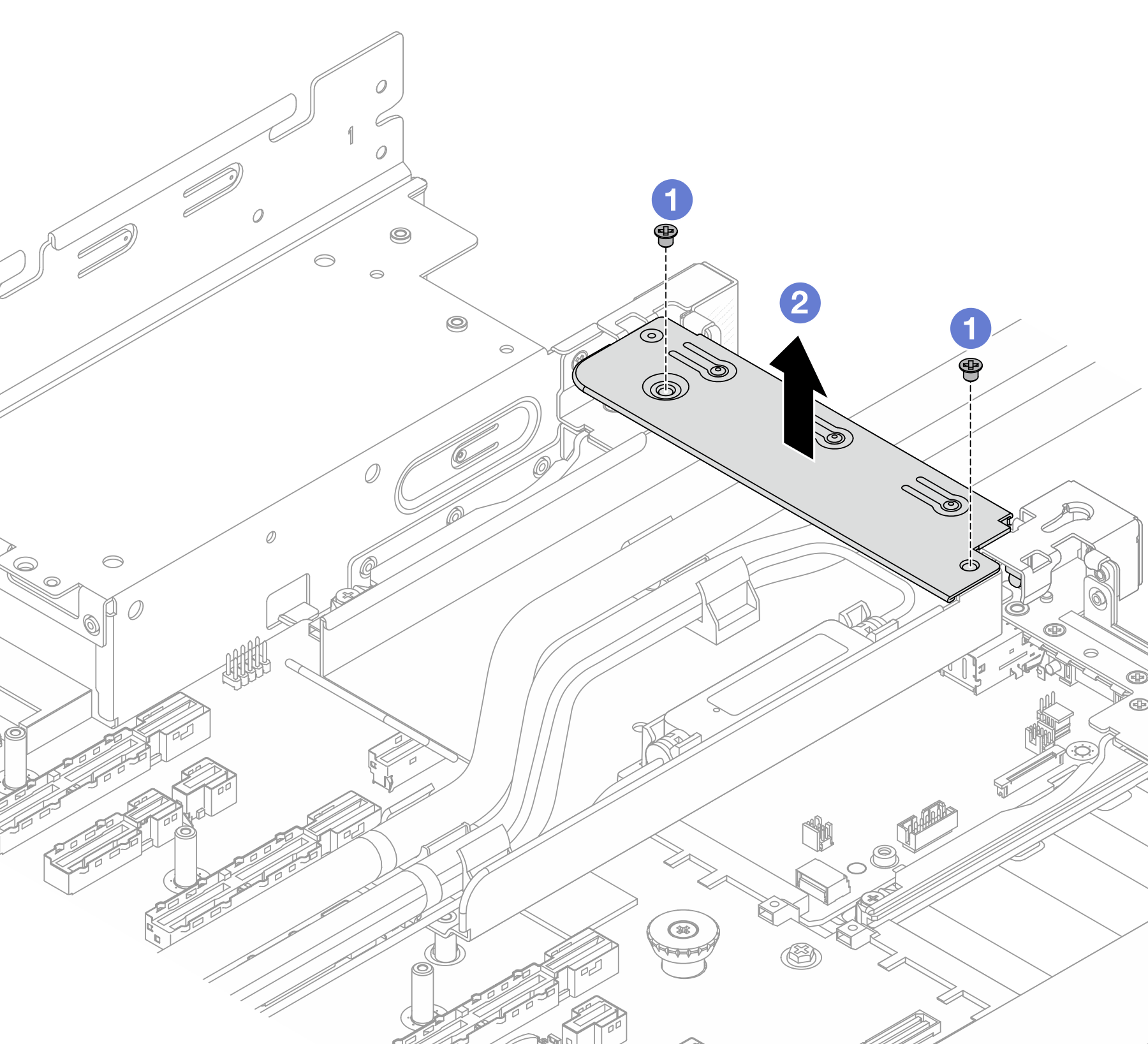

     图 1. 卸下 1FH 支架







     1. 卸下用于固定支架的螺钉。

     2. 将支架从机箱中提取出来。

   • 3FH 转接卡架

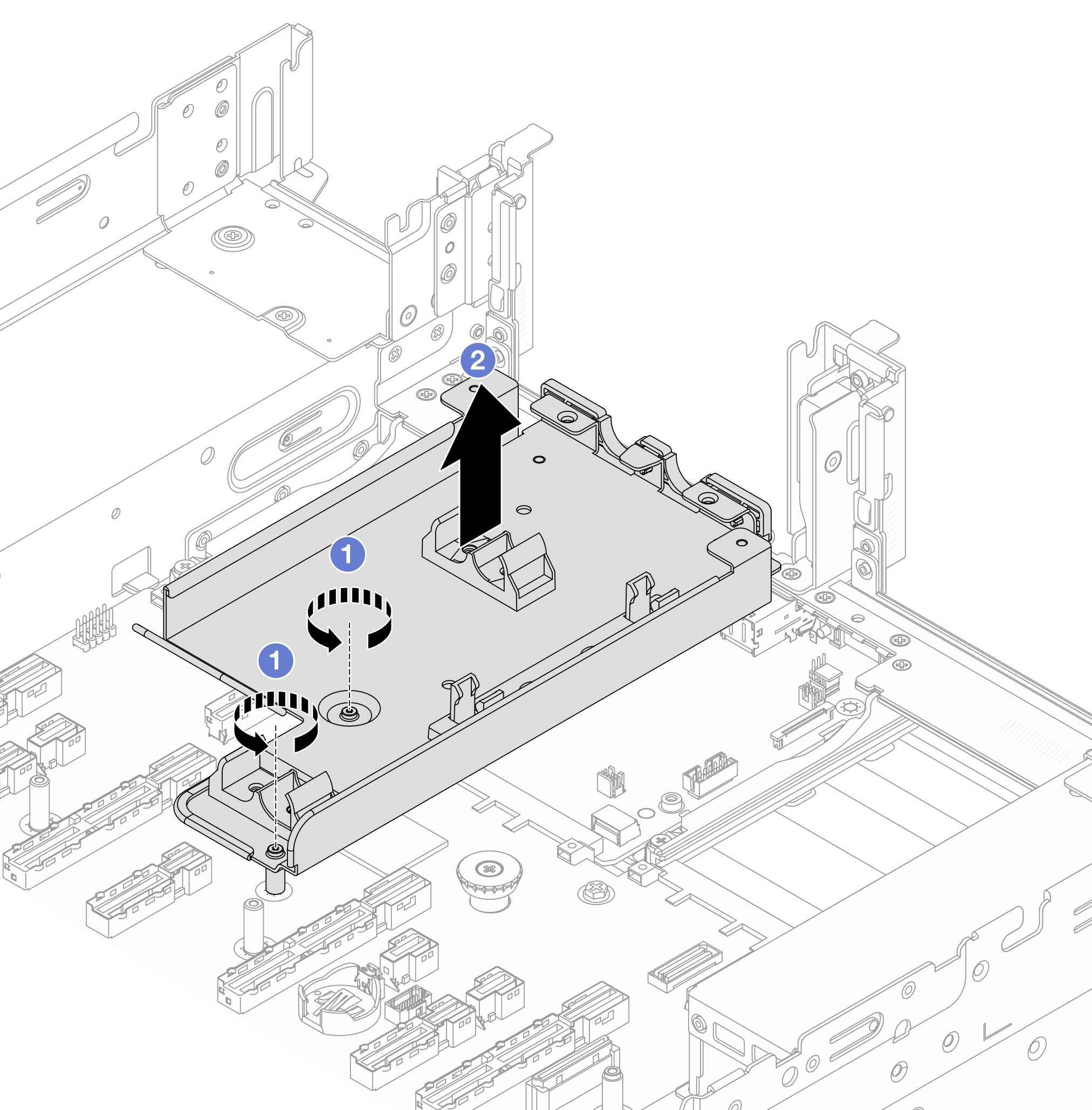

     图 2. 卸下 3FH 转接卡架







     1. 松开固定转接卡架的螺钉。

     2. 抓住转接卡架的边缘，小心地将其从机箱中提取出来。

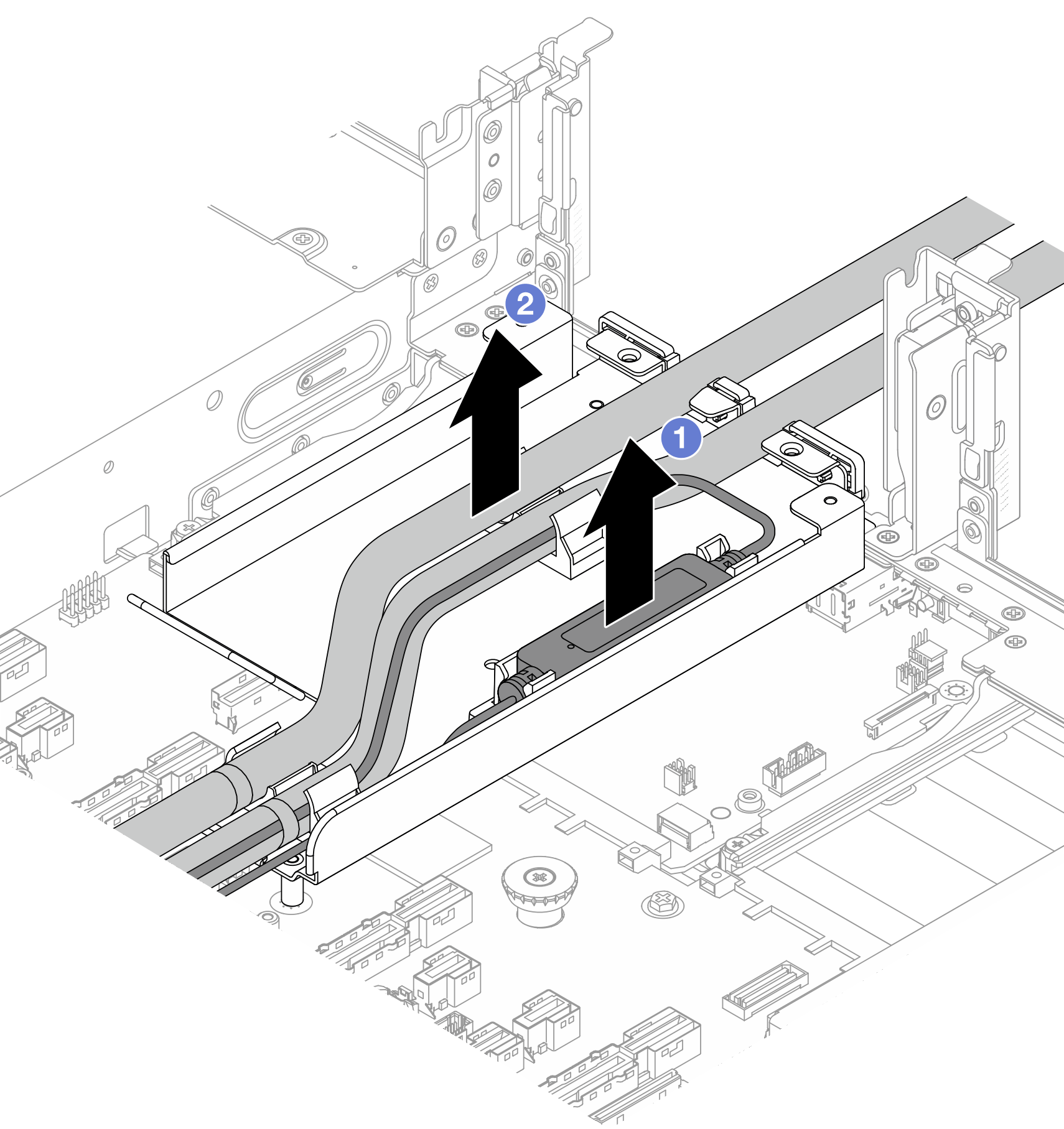

3. 卸下软管和漏液检测传感器模块。
   图 3. 松开软管和漏液检测传感器模块






   1. 从软管夹持器上提起漏液检测传感器模块。
   2. 从软管夹持器上松开软管。

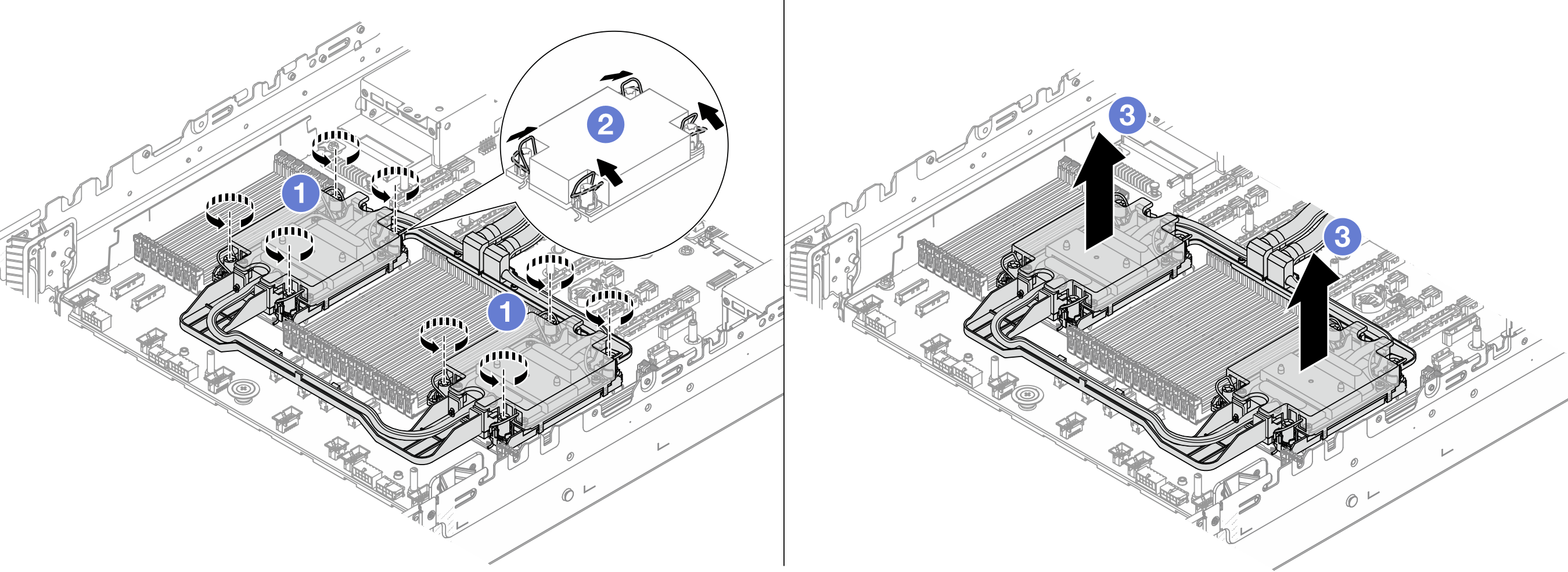

4. 从处理器板上卸下 Processor Neptune Core Module。
   图 4. 卸下 Processor Neptune Core Module






   1. 完全拧松冷却板组合件上的内六角 T30 螺母。
   2. 向内旋转防倾倒丝架。
   3. 从处理器插槽中小心提起模块。如果无法将模块完全从插槽中提出来，请进一步拧松内六角 T30 螺母，然后再次尝试提起模块。
5. 将处理器与 Processor Neptune Core Module 分开。请参阅将处理器与支架和散热器分开。
6. 如果处理器和冷却板上有任何残留的导热油脂，请使用酒精清洁垫轻轻擦拭处理器和冷却板的顶部。
7. 卸下软管夹持器。
   图 5. 卸下软管夹持器






   1. 卸下将夹持器固定到主板组合件的螺钉。
   2. 将软管夹持器从机箱中提取出来。
