Retrait du Lenovo Processor Neptune Core Module

Suivez les instructions de la présente section pour retirer le Processor Neptune Core Module.

Important
  • Cette tâche doit être effectuée par des techniciens qualifiés et certifiés par le service de maintenance Lenovo. N’essayez pas de retirer ou d’installer le composant si vous ne possédez pas de formation ou de qualification appropriée.

  • Contactez l’équipe Lenovo Professional Services si vous avez besoin d’aide en vue de la première installation de composants.

À propos de cette tâche

Consignes de sécurité concernant le câble du module de détection de liquides
S011
sharp edge
ATTENTION
Bords, coins ou articulations tranchants.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Liste des types de tournevis dynamométriquesType de vis
Tournevis T30 TorxVis Torx T30

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez les fiches de connexion rapide des collecteurs. Voir Retrait du collecteur (système dans une armoire) ou Retrait du collecteur (système en rangée).
    2. Retirez le serveur de l’armoire. Pour plus d'informations, voir Remplacement du serveur.
    3. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    4. Retirez la grille d’aération. Voir Retrait de la grille d’aération.
    5. Déconnectez le câble de module de capteur de détection de liquides du Processor Neptune Core Module du connecteur du bloc carte mère.
      Avertissement
      Pour éviter d'endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
  2. Retirez le support 1FH ou le boîtier de carte mezzanine 3FH.
    • Support 1FH
      Figure 1. Retrait du support 1FH

      1. Retirez les vis de fixation du support.

      2. Soulevez le support pour le sortir du châssis.

    • Boîtier de la carte mezzanine 3FH

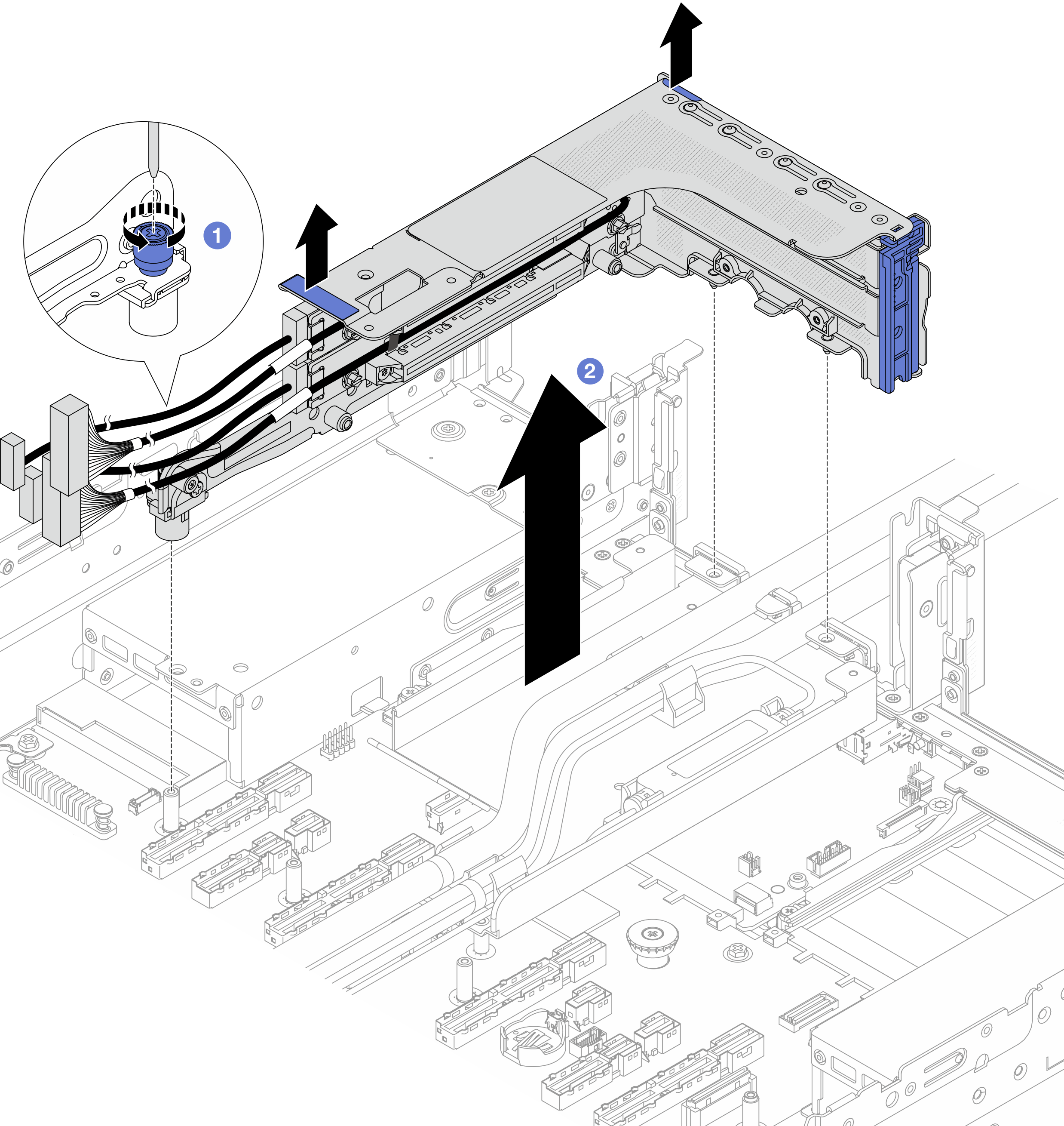

      Figure 2. Retrait du boîtier de la carte mezzanine 3FH

      1. Desserrez la vis qui fixe le boîtier de carte mezzanine.

      2. Saisissez le boîtier de carte mezzanine par ses bords et retirez-le du châssis avec précaution.

  3. Dégagez les tuyaux et le module de capteur de détection de liquides.

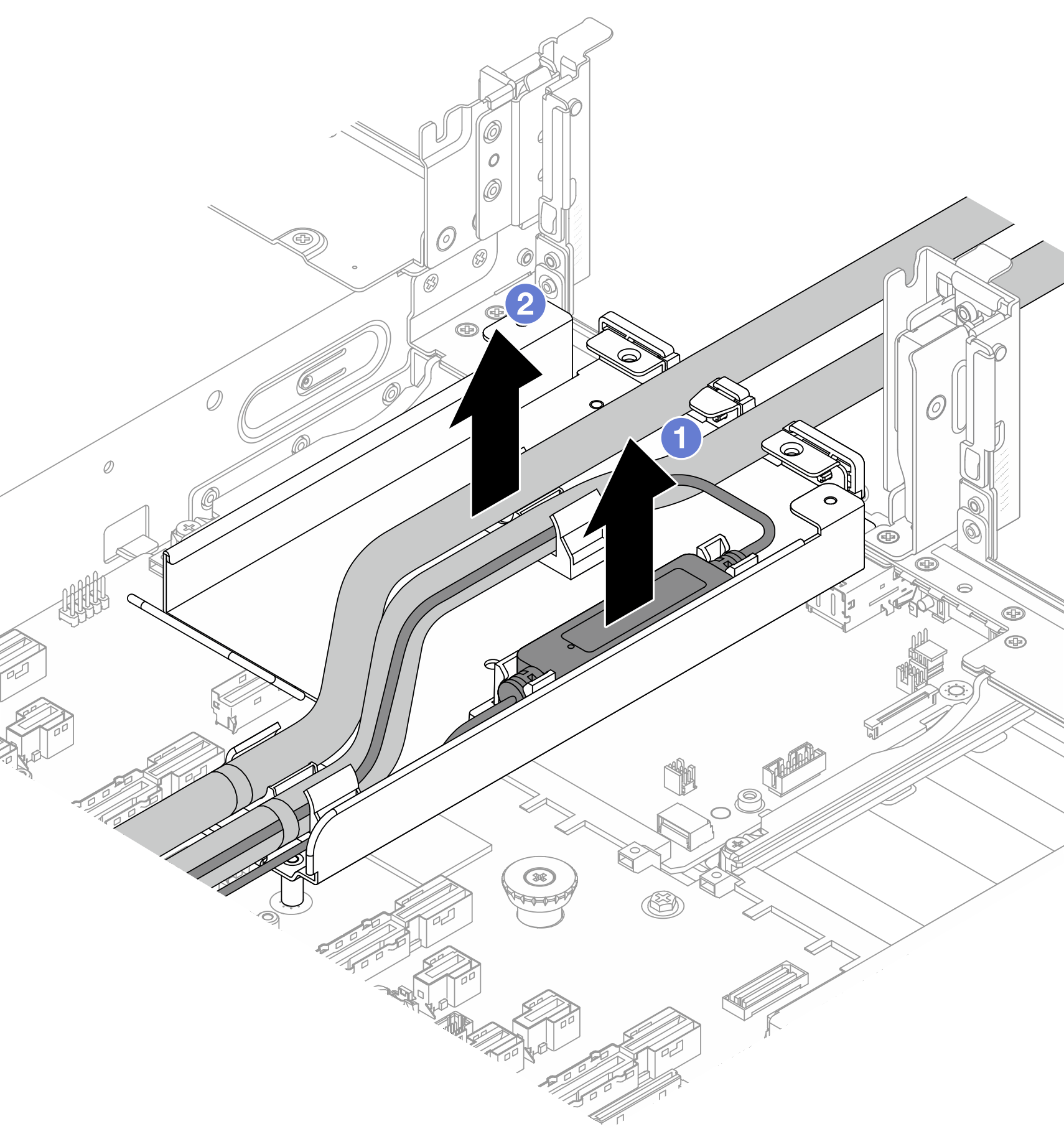

    Figure 3. Dégagement des tuyaux et module de capteur de détection de liquides

    1. Soulevez le module de capteur de détection de liquides pour le retirer du support de tuyaux.
    2. Dégagez les tuyaux du support des tuyaux.
  4. Retirez le Processor Neptune Core Module de la carte du processeur.

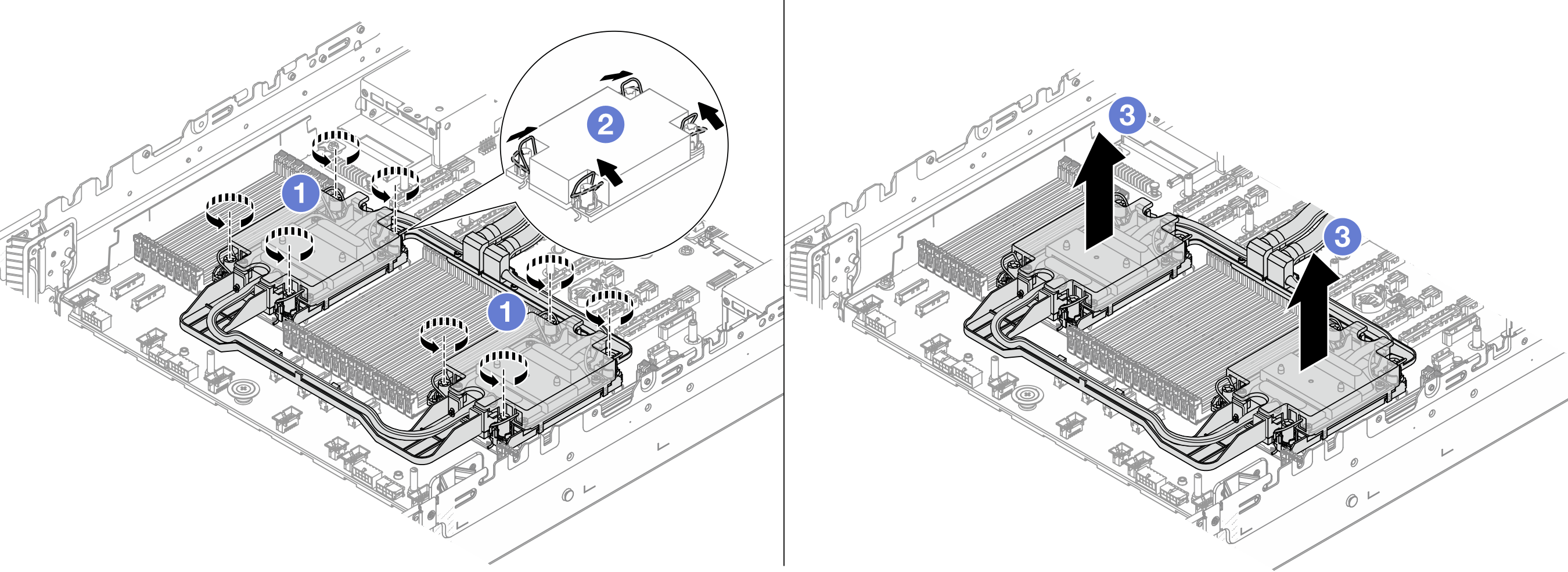

    Figure 4. Retrait de l'Processor Neptune Core Module

    1. Desserrez complètement les douilles Torx T30 de la assemblage de plaque froide.
    2. Faites pivoter les crochets du câble anti-inclinaison vers l’intérieur.
    3. Soulevez délicatement le module pour le séparer des connecteurs de processeur. S’il est impossible de sortir complètement le module du connecteur, desserrez davantage les douilles Torx T30 et réessayez de soulever le module.
  5. Séparez le processeur du Processor Neptune Core Module. Pour plus d'informations, voir Séparation du processeur du support et du dissipateur thermique.
  6. S’il reste de la pâte thermoconductrice sur les processeurs et les plaques froides, nettoyez délicatement le dessus des processeurs et les plaques froides à l’aide d’un chiffon doux imbibé d’alcool.
  7. Retirez le support de tuyaux.

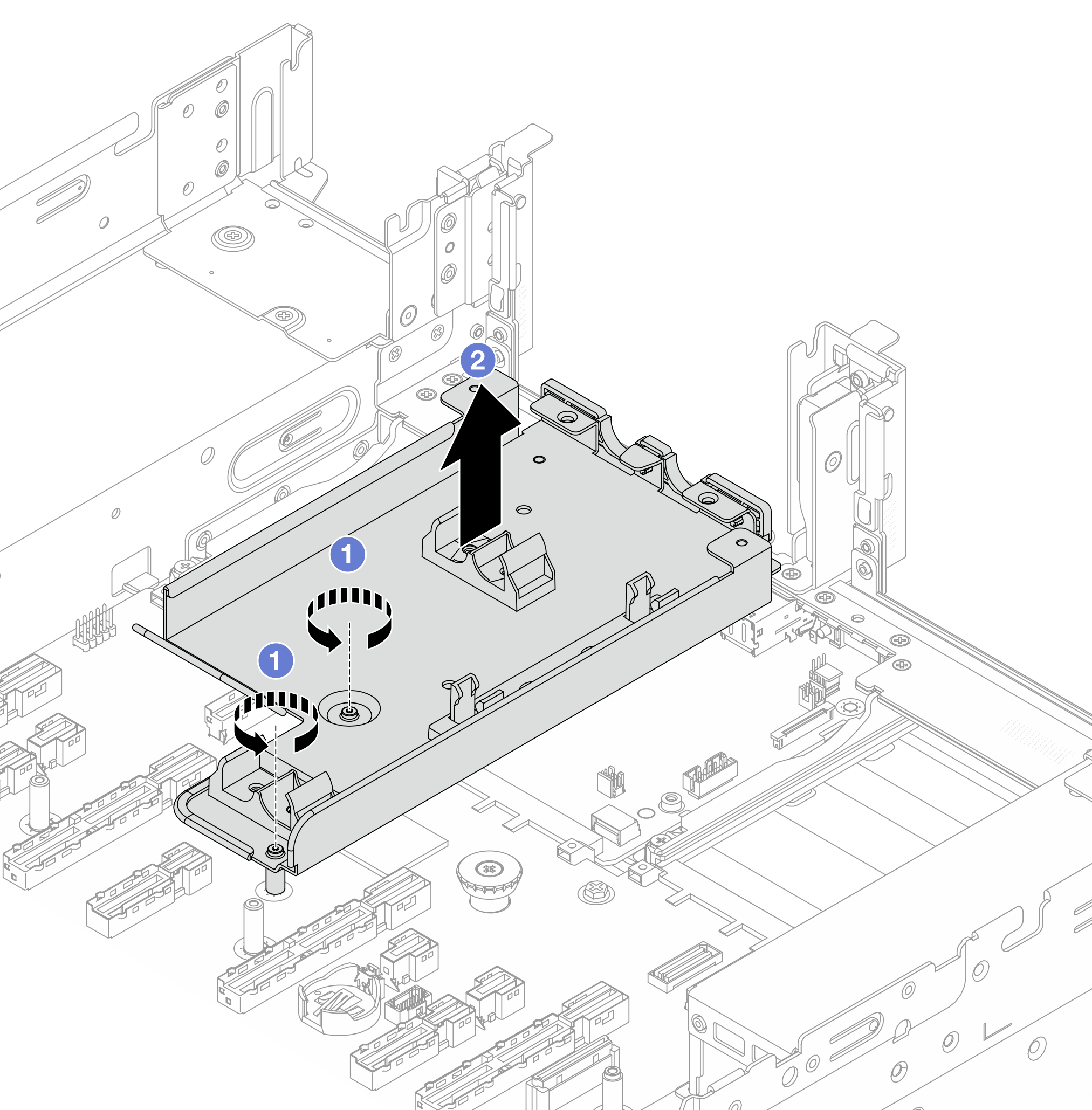

    Figure 5. Retrait du support de tuyaux

    1. Retirez les vis qui fixent le support au bloc carte mère.
    2. Soulevez le support de tuyaux pour le sortir du châssis.
Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
