Lenovo Processor Neptune Core Module の取り外し

Processor Neptune Core Module を取り外すには、このセクションの説明に従ってください。

重要

このタスクの実行は、Lenovo Service によって認定済みのトレーニングを受けた技術員が行う必要があります。適切なトレーニングおよび認定を受けずに部品の取り外しまたは取り付けを行わないでください。
部品を初めて取り付ける場合は、Lenovo Professional Services・チームに連絡してサポートを受けてください。

このタスクについて

液体検知センサー・モジュール・ケーブルの安全情報

S011

注意

鋭利な端、角、またはジョイントが近くにあります。

重要

安全に作業を行うために、取り付けのガイドラインおよび安全検査のチェックリストをお読みください。
サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。
静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

トルク・ドライバー・タイプ・リスト	ねじタイプ
Torx T30 プラス・ドライバー	Torx T30 ねじ

手順

このタスクの準備をします。
1. 高速接続プラグを多岐管から取り外します。多岐管の取り外し (ラック内システム)または多岐管の取り外し (行内システム)を参照してください。
2. ラックからサーバーを取り外します。サーバー交換を参照してください。
3. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
4. エアー・バッフルを取り外します。エアー・バッフルの取り外しを参照してください。
5. Processor Neptune Core Module の液体検知センサー・モジュールケーブルをシステム・ボード・アセンブリーのコネクターから外します。
  重要
  システム・ボード・アセンブリーの損傷を避けるため、ケーブルをシステム・ボード・アセンブリーから取り外すときは、必ず内部ケーブルの配線の手順に従ってください。
1FH ブラケットまたは 3FH ライザー・ケージを取り外します。
- 1FH ブラケット

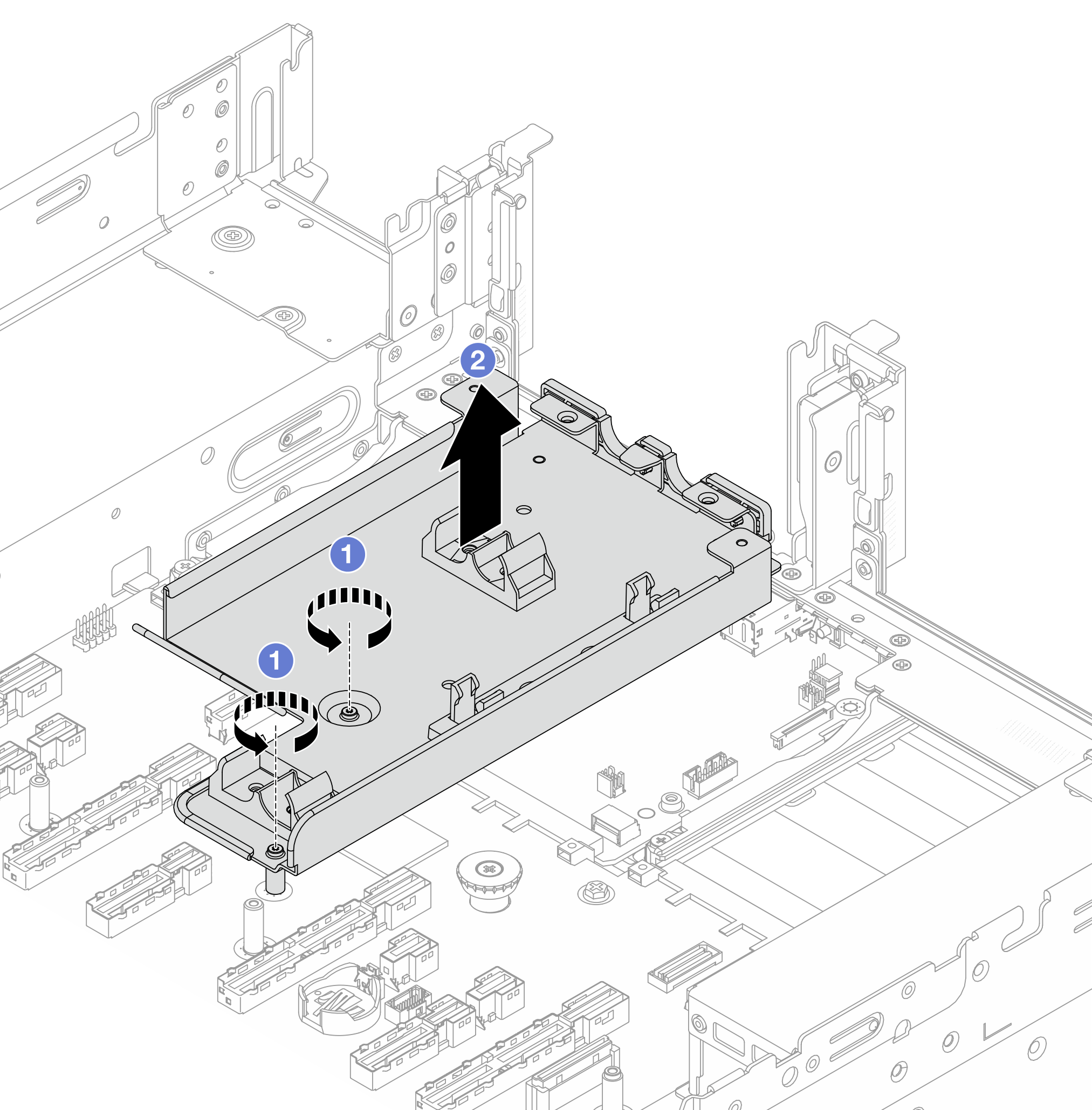

  図 1. 1FH ブラケットの取り外し
  1. ブラケットを固定しているねじを取り外します。
  2. ブラケットを持ち上げて、シャーシから取り外します。
- 3FH ライザー・ケージ

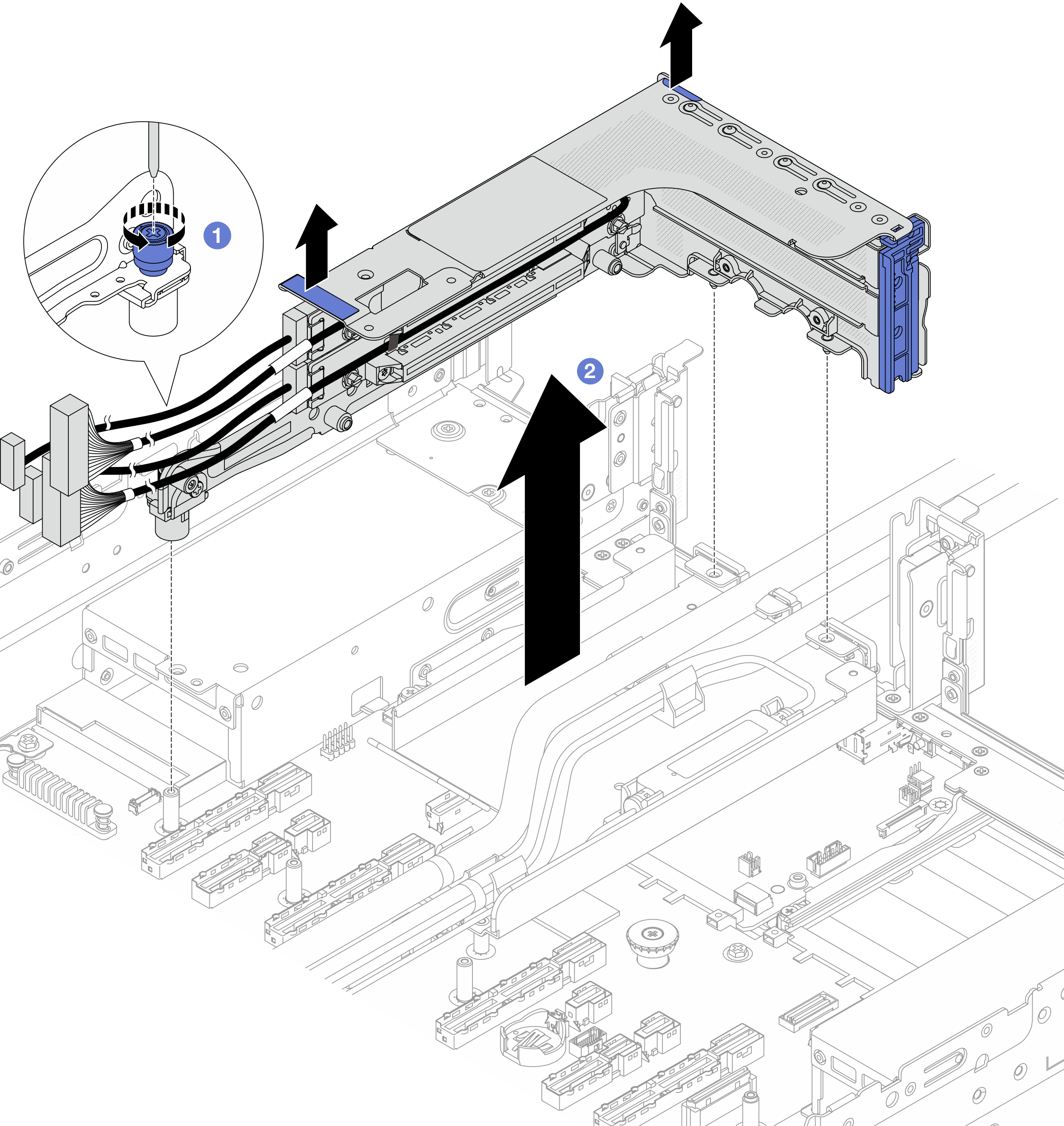

  図 2. 3FH ライザー・ケージの取り外し
  1. ライザー・ケージを固定しているねじを緩めます。
  2. ライザー・ケージの端を持ち、慎重に持ち上げてシャーシから取り外します。
ホースと液体検知センサー・モジュールを取り外します。

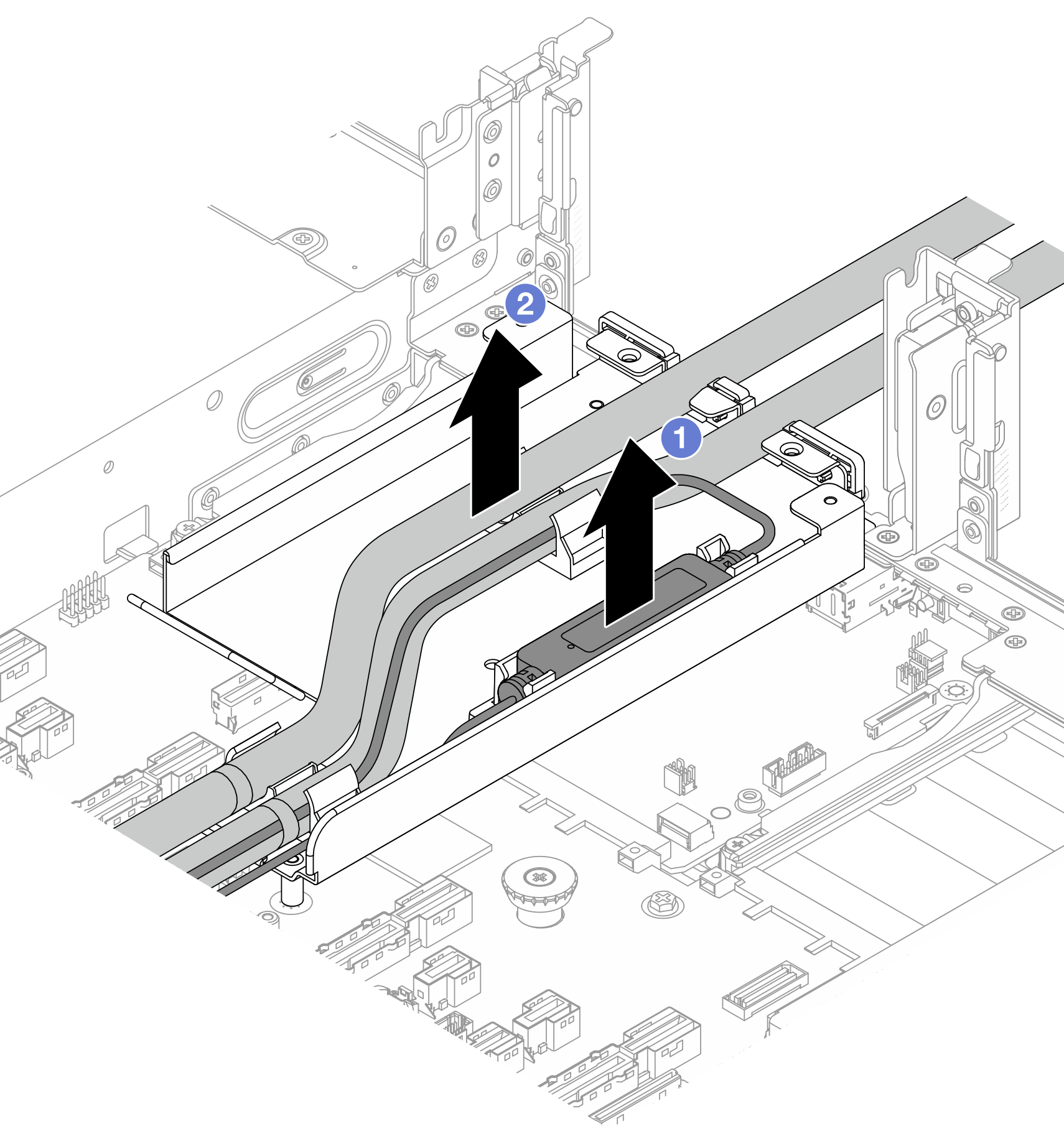

図 3. ホースおよび液体検知センサー・モジュールの取り外し
1. 液体検知センサー・モジュールをホースのホルダーから持ち上げます。
2. ホースのホルダーからホースを取り外します。
Processor Neptune Core Module をプロセッサー・ボードから取り外します。

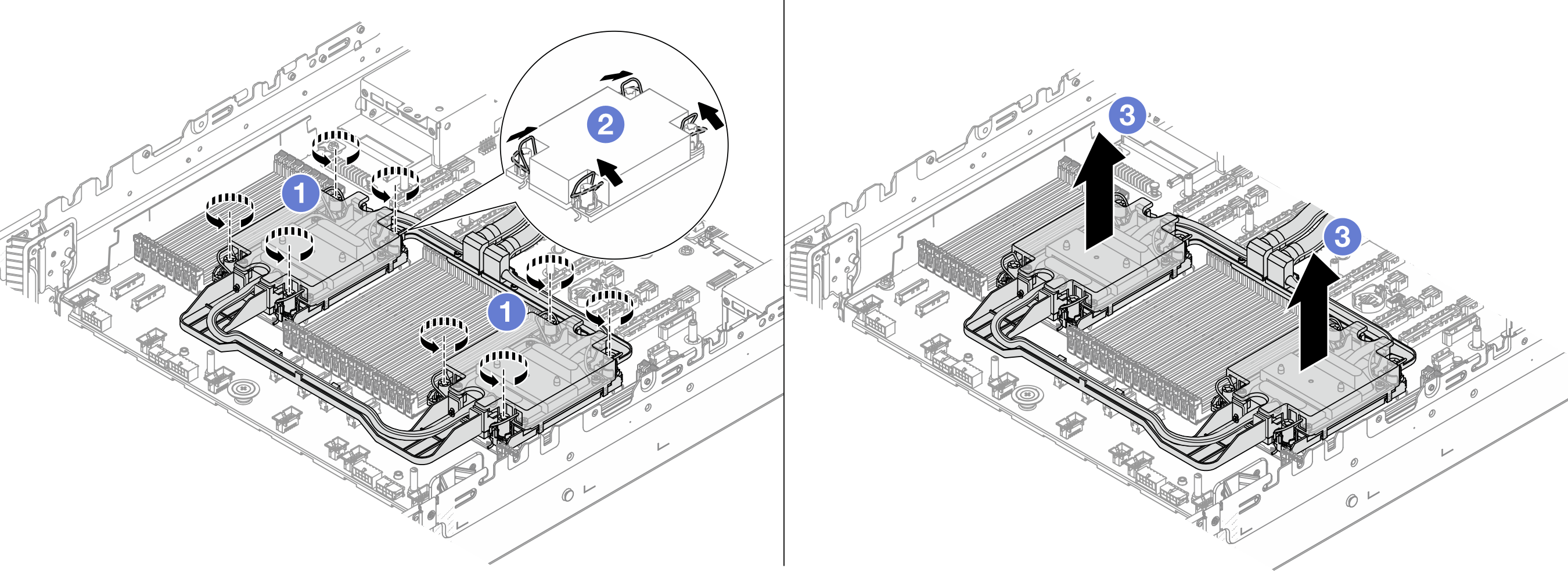

図 4. Processor Neptune Core Moduleの取り外し
1. コールド・プレート・アセンブリーの Torx T30 ナットを完全に緩めます。
2. 反傾斜ワイヤー・ベイルを内側に回転させます。
3. を使って、プロセッサー・ソケットからモジュールをゆっくり持ち上げます。モジュールをソケットから完全に持ち上げられない場合は、Torx T30 ナットをさらに緩めて、再度モジュールを持ち上げてください。
Processor Neptune Core Module からプロセッサーを切り離します。プロセッサーをキャリアとヒートシンクから取り外すを参照してください。
プロセッサーとコールド・プレートに古い熱伝導グリースがある場合は、プロセッサーの上部とコールド・プレートをアルコール・クリーニング・パッドで丁寧にクリーニングします。
ホース・ホルダーを取り外します。

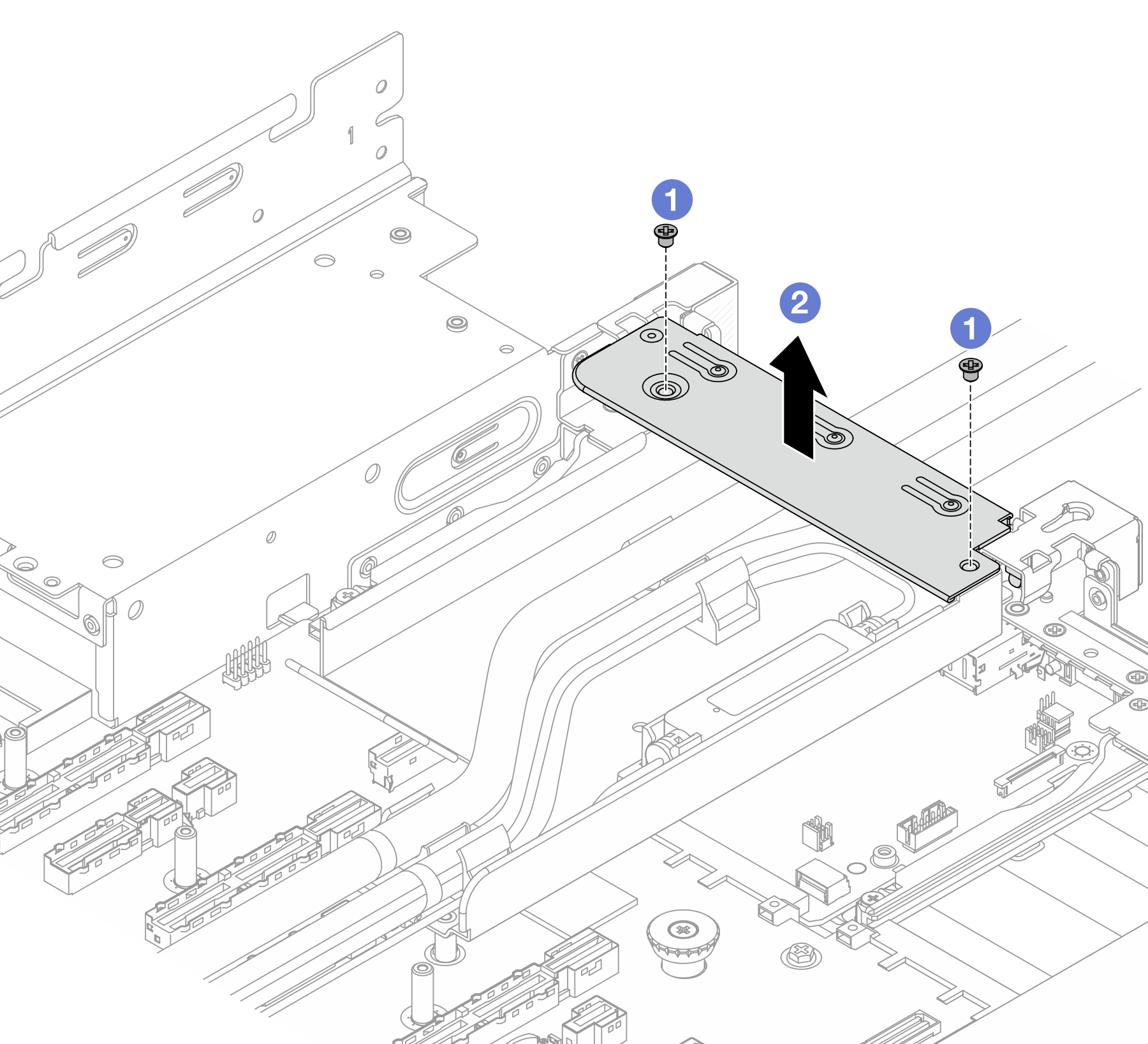

図 5. ホース・ホルダーの取り外し
1. ホルダーをシステム・ボード・アセンブリーに固定しているねじを取り外します。
2. シャーシからホース・ホルダーを持ち上げます。

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
