Lenovo Processor Neptune Core Module 제거

이 섹션의 지침에 따라 Processor Neptune Core Module을(를) 제거하십시오.

중요사항

• 이 작업은 Lenovo 서비스에서 인증받은 숙련된 기술자가 수행해야 합니다. 적절한 교육을 받지 않고 적절한 자격이 없는 경우 부품 제거 또는 설치를 시도하지 마십시오.

• 부품을 처음 설치할 때 도움이 필요하면 Lenovo Professional Services 팀에 문의하십시오.

이 작업 정보

액체 감지 센서 모듈 케이블에 대한 안전 정보

S011

경고

날카로운 테두리, 모서리 또는 이음새 부근입니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

토크 드라이버 유형 목록	나사 유형
Torx T30 드라이버	Torx T30 나사

절차

1. 이 작업을 준비하십시오.
   1. 매니폴드에서 퀵 커넥트 플러그를 제거합니다. 매니폴드 제거(인랙 시스템) 또는 매니폴드 제거(인로우 시스템)의 내용을 참조하십시오.
   2. 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
   3. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
   4. 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.
   5. Processor Neptune Core Module의 액체 감지 센서 모듈 케이블을 시스템 보드 어셈블리의 커넥터에서 분리하십시오.
      주의

      시스템 보드 어셈블리의 손상을 방지하려면, 시스템 보드 어셈블리에서 케이블을 분리할 때 내장 케이블 배선의 지침을 따르십시오.
2. 1FH 브래킷 또는 3FH 라이저 케이지를 제거하십시오.
   • 1FH 브래킷

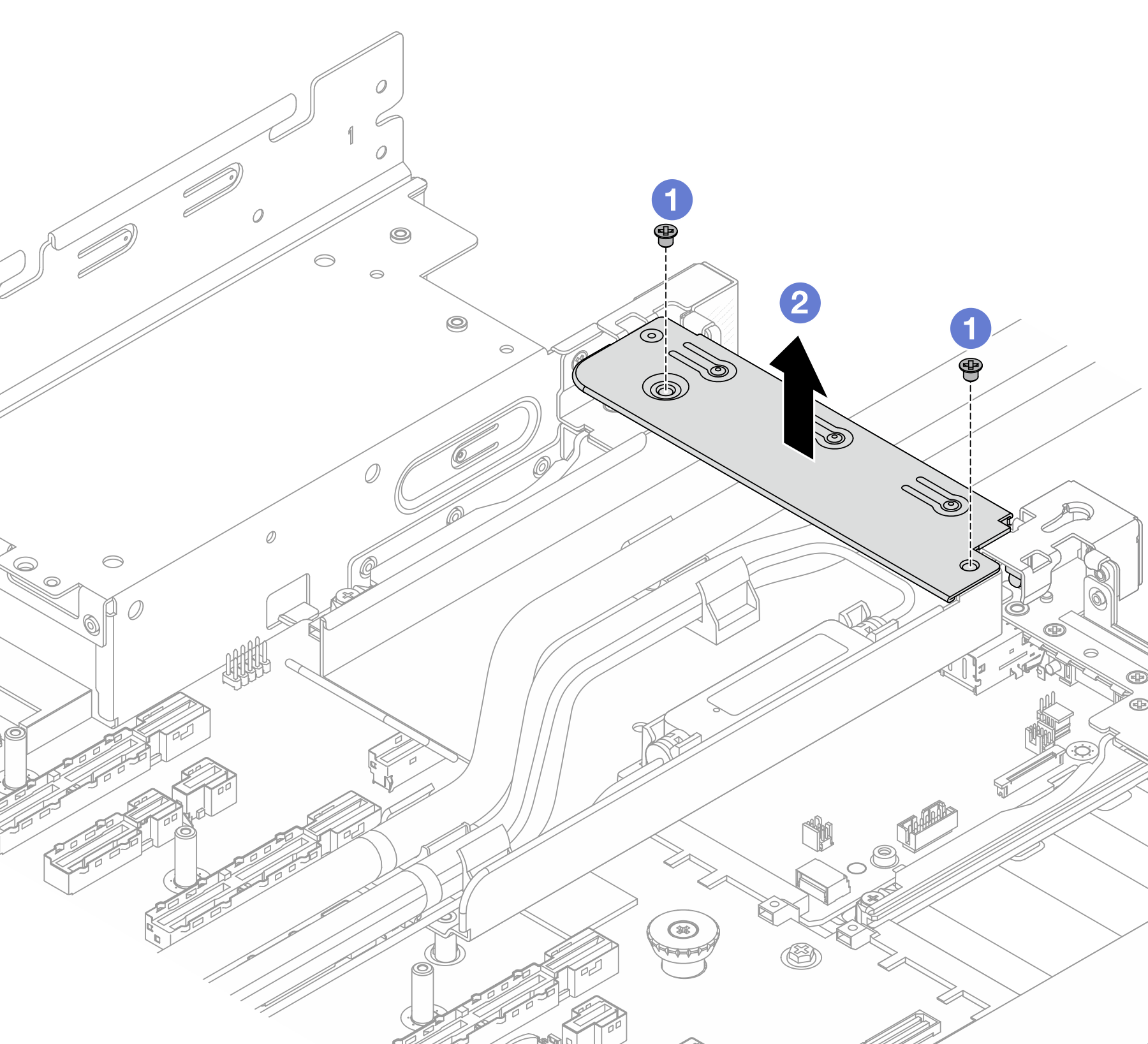

     그림 1. 1FH 브래킷 제거







     1. 뒷면 브래킷을 고정하고 있는 나사를 제거하십시오.

     2. 브래킷을 섀시에서 들어 올리십시오.

   • 3FH 라이저 케이지

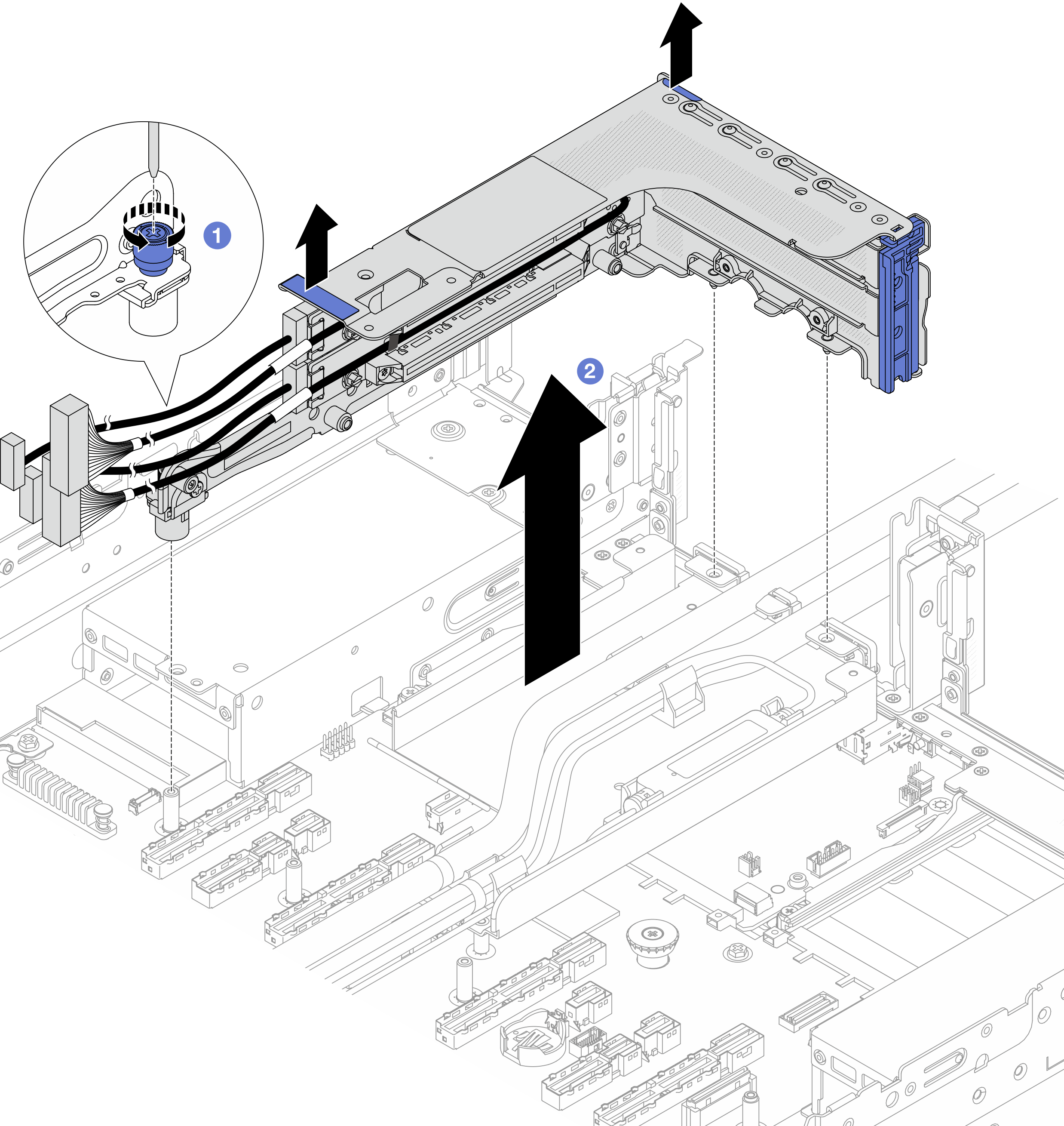

     그림 2. 3FH 라이저 케이지 제거







     1. 라이저 케이지를 고정하는 나사를 푸십시오.

     2. 라이저 케이지 가장자리를 잡고 주의해서 섀시 밖으로 들어올리십시오.

3. 홀더에서 호스를 분리하고 액체 감지 센서 모듈를 수행합니다.

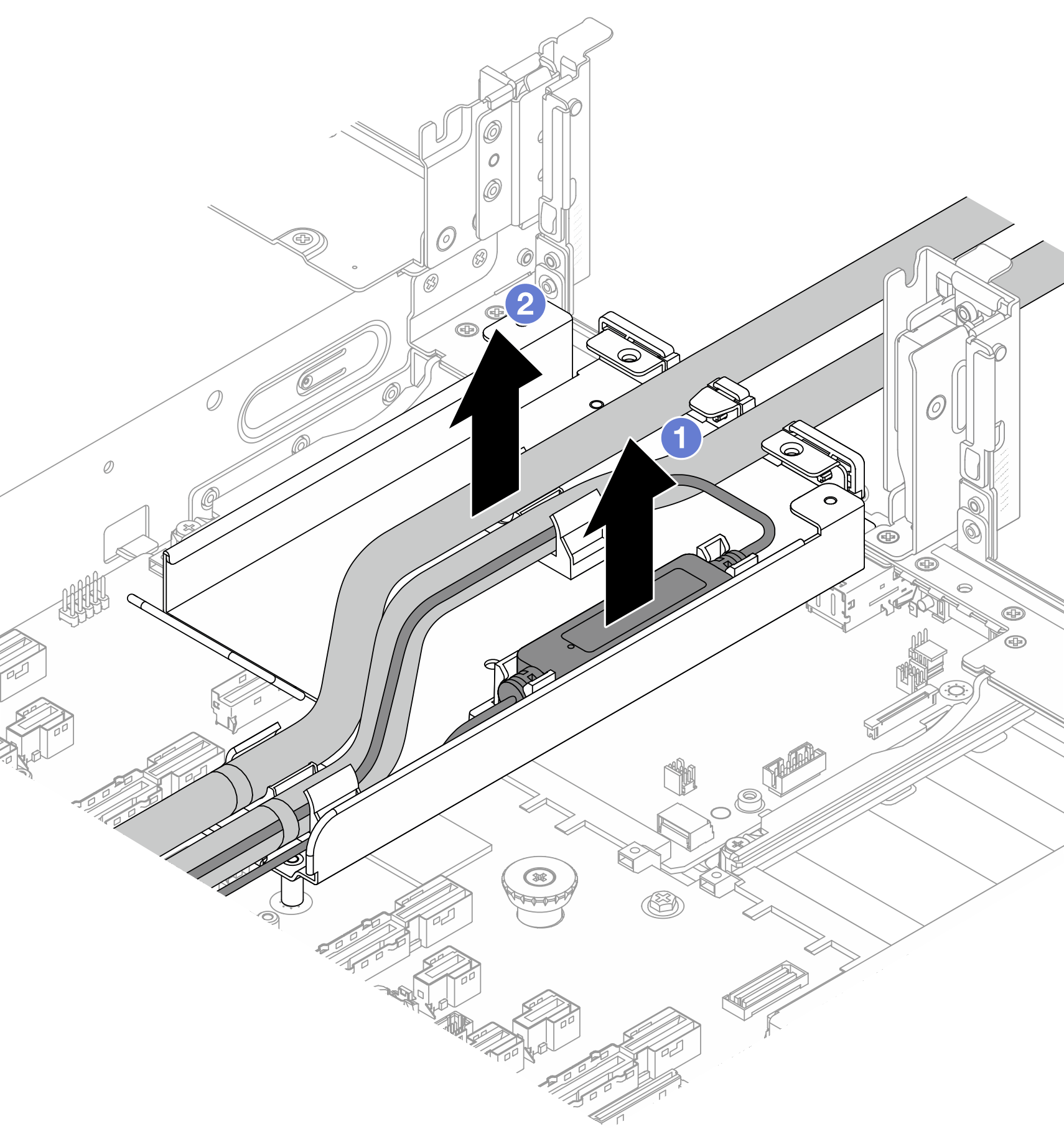

   그림 3. 호스 분리 및 액체 감지 센서 모듈






4. 프로세서 보드에서 Processor Neptune Core Module을 제거합니다.

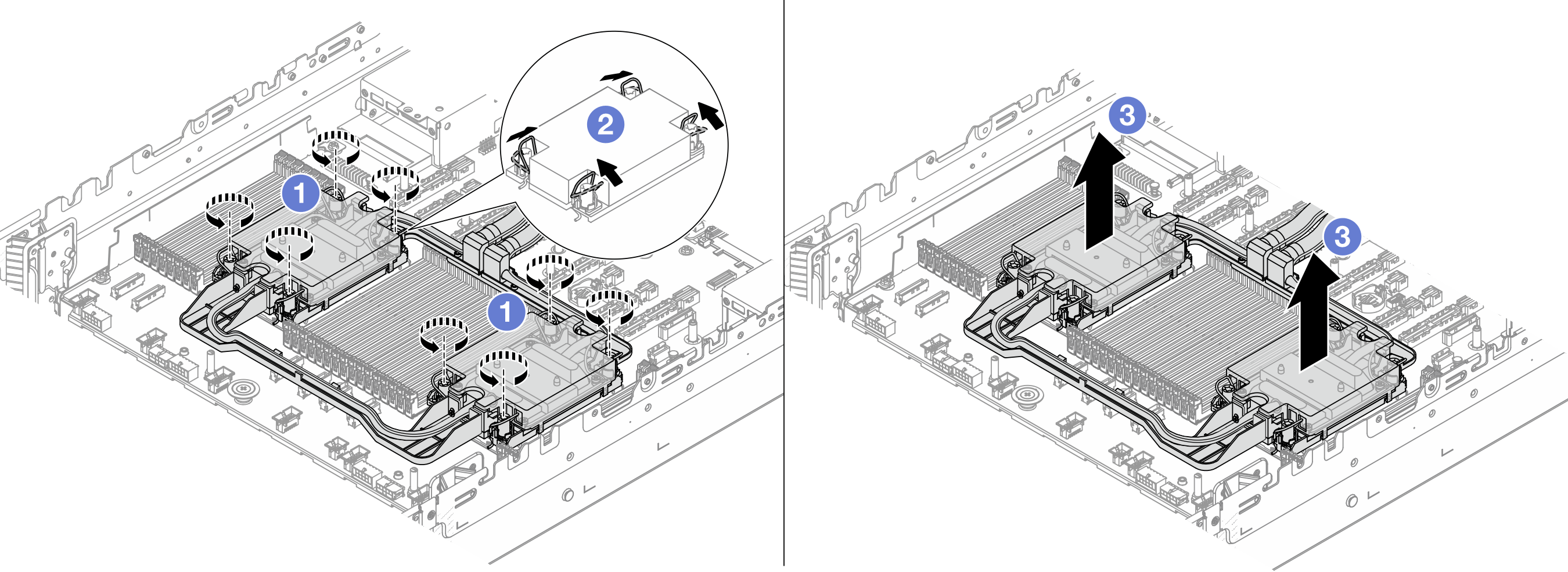

   그림 4. Processor Neptune Core Module 제거






   1. 냉각판 어셈블리에서 Torx T30 너트를 완전히 푸십시오.
   2. 기울임 방지 와이어 베일을 안쪽으로 돌리십시오.
   3. 프로세서 소켓에서 모듈을 조심스럽게 들어 올리십시오. 모듈을 소켓에서 완전히 들어 올릴 수 없는 경우 Torx T30 너트를 더 풀고 모듈을 다시 들어 올리십시오.
5. Processor Neptune Core Module에서 프로세서를 분리하십시오. 캐리어 및 방열판에서 프로세서 분리의 내용을 참조하십시오.
6. 프로세서 및 냉각판에 사용한 열전도 그리스가 남아 있는 경우에는 알코올 청소 패드로 프로세서 및 냉각판 윗면을 부드럽게 닦으십시오.
7. 호스 홀더를 제거하십시오.

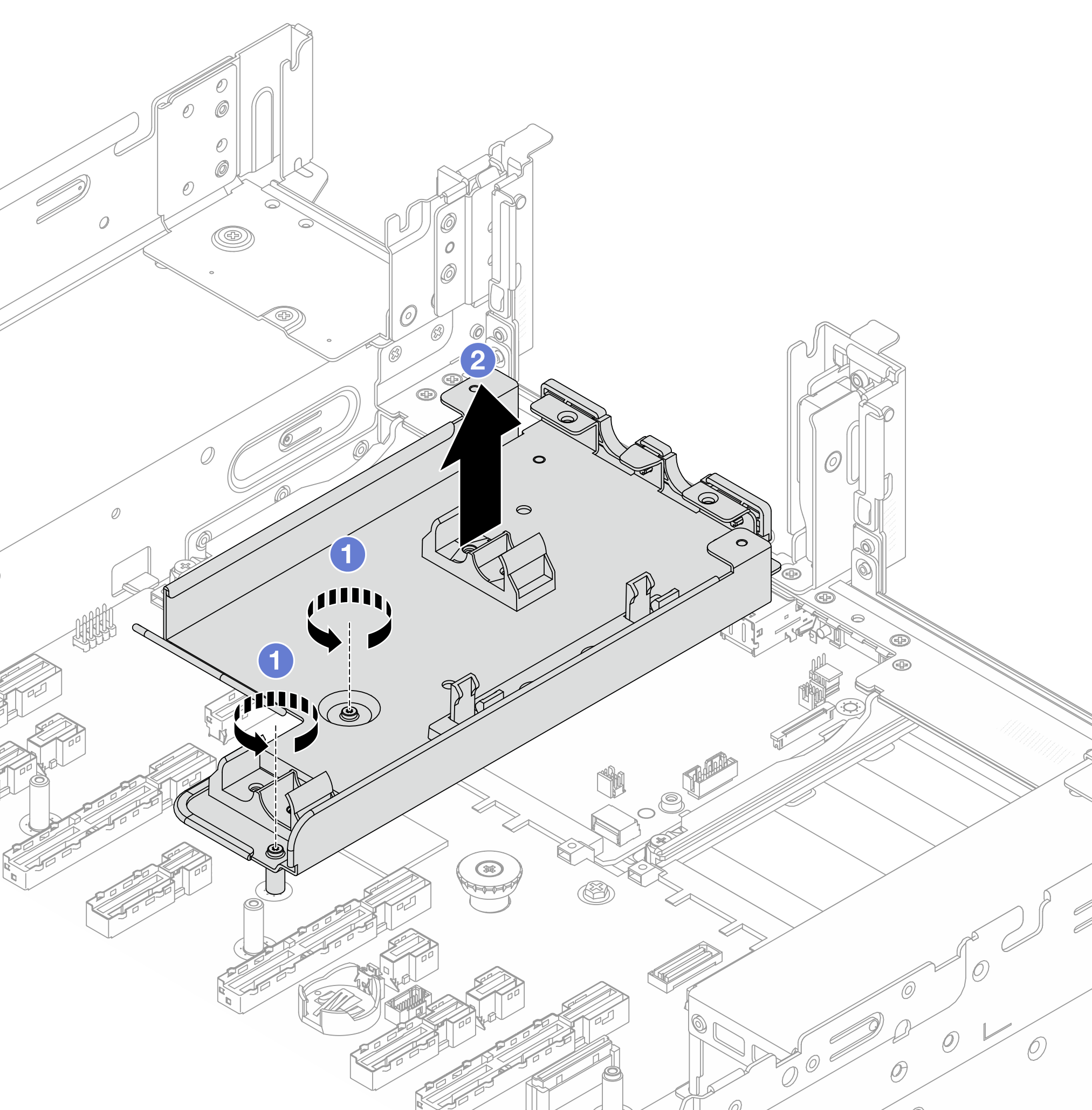

   그림 5. 호스 홀더 제거






   1. 홀더를 시스템 보드 어셈블리에 잠그는 나사를 제거하십시오.
   2. 호스 홀더를 섀시에서 들어 올리십시오.
