Lenovo Processor Neptune Core Module 설치

이 섹션의 지침에 따라 Processor Neptune Core Module를 설치하십시오.

중요사항

• 이 작업은 Lenovo 서비스에서 인증받은 숙련된 기술자가 수행해야 합니다. 적절한 교육을 받지 않고 적절한 자격이 없는 경우 부품 제거 또는 설치를 시도하지 마십시오.

• 부품을 처음 설치할 때 도움이 필요하면 Lenovo Professional Services 팀에 문의하십시오.

이 작업 정보

S011

경고

날카로운 테두리, 모서리 또는 이음새 부근입니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

경고

배송 상자에서 새 Processor Neptune Core Module을 꺼낼 때는 부착된 운송 트레이로 냉각판 어셈블리를 들어 올려 냉각판 어셈블리의 열전도 그리스가 손상되지 않도록 하십시오.

토크 드라이버 유형 목록	나사 유형
Torx T30 드라이버	Torx T30 나사

절차

1. 섀시에 호스 홀더를 설치하십시오.

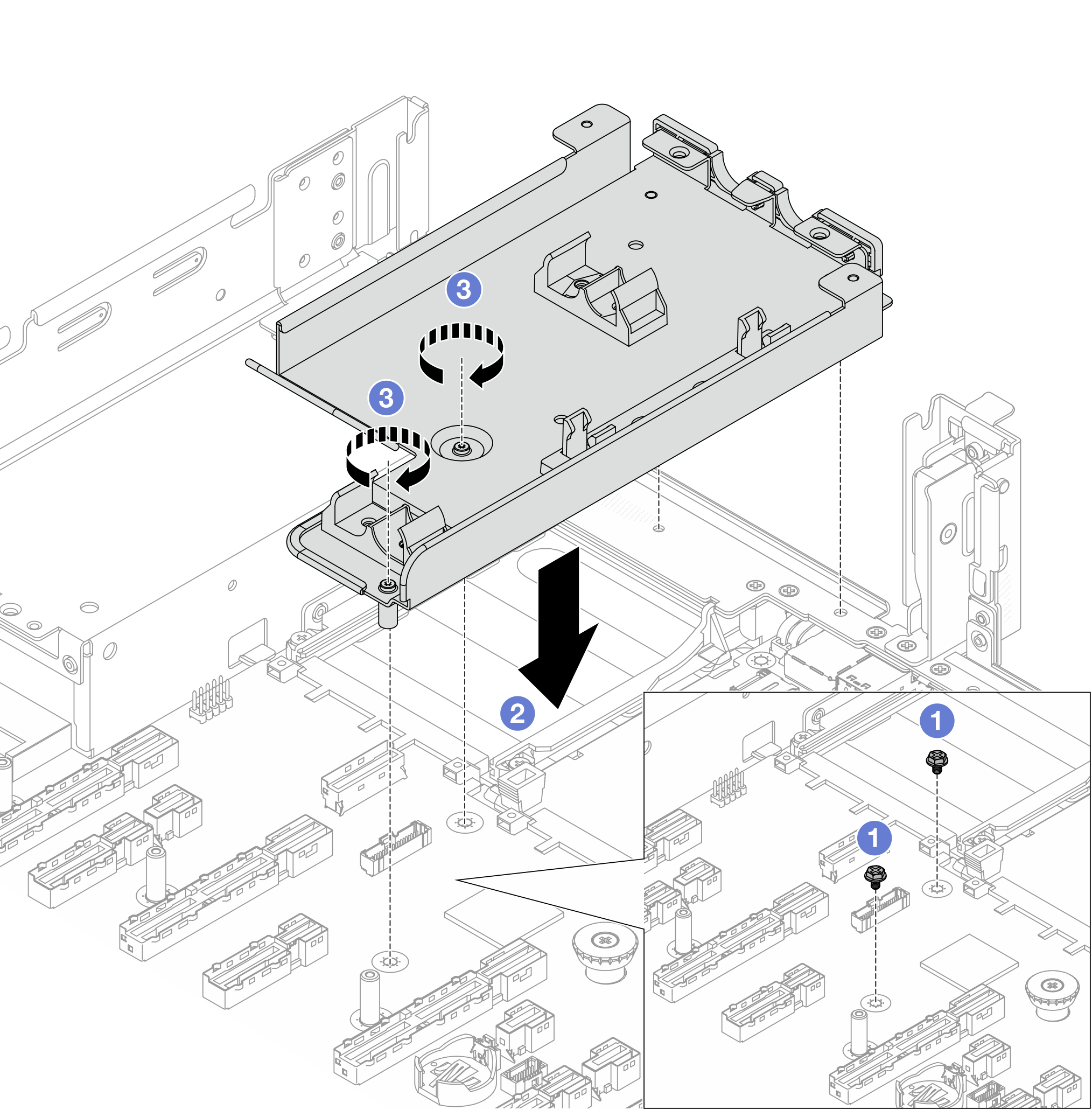

   그림 1. 호스 홀더 설치






   1. 필요한 경우 시스템 보드 어셈블리의 나사를 제거하십시오.
   2. 호스 홀더의 나사 구멍을 시스템 보드 어셈블리의 나사 구멍에 맞추고 홀더의 가이드 핀을 뒷면 벽의 구멍에 맞춥니다.
   3. 나사를 조여 시스템 보드 어셈블리에 호스 홀더를 고정하십시오.
2. Processor Neptune Core Module에 프로세서를 설치하십시오. 자세한 정보는 프로세서 및 방열판 설치의 내용을 참조하십시오.

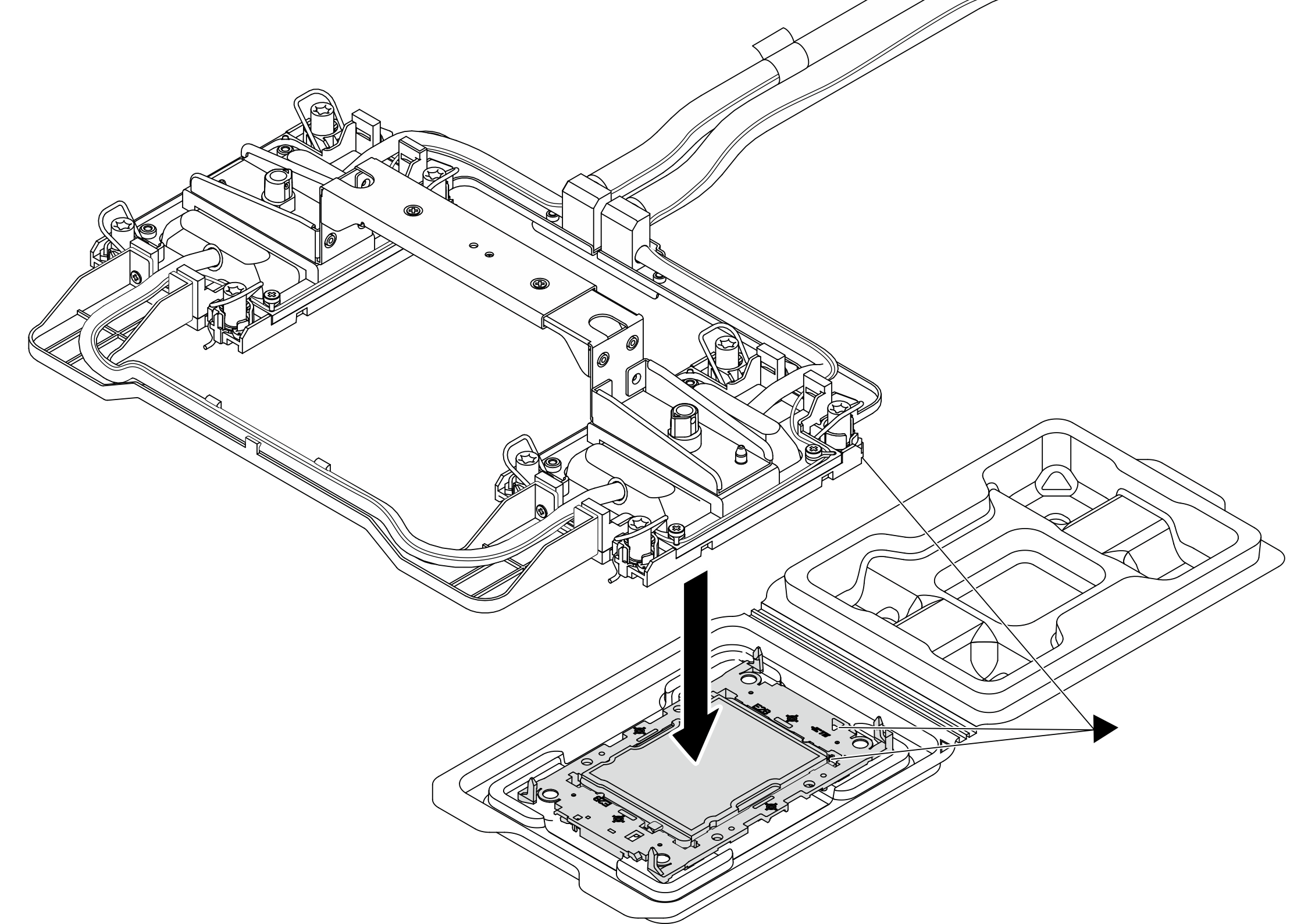

   그림 2. 프로세서 설치






   1. 냉각판 어셈블리 레이블의 삼각형 표시를 프로세서 캐리어 및 프로세서의 삼각형 표시에 맞추십시오.
   2. 프로세서 캐리어에 Processor Neptune Core Module을(를) 설치하십시오.
   3. 네 모서리의 클립이 모두 맞물릴 때까지 캐리어를 제자리에 누르십시오.
   주

   서버에 프로세서가 1개(일반적으로 프로세서 1)만 설치된 경우 추가 설치를 진행하기 전에 프로세서 2의 빈 소켓에 덮개를 설치해야 합니다.

   그림 3. 프로세서 소켓 덮개 설치






3. 시스템 보드 어셈블리에 Processor Neptune Core Module을(를) 설치하십시오.

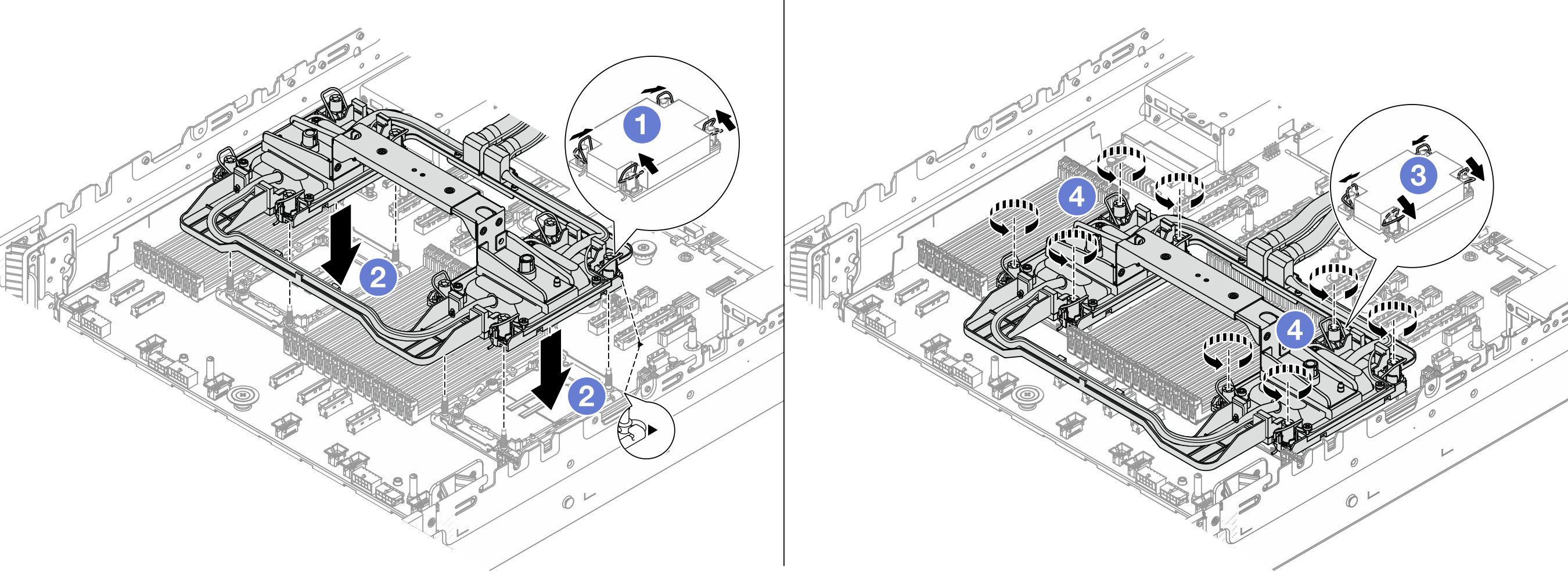

   그림 4. Processor Neptune Core Module 설치







   1. 틸트 방지 와이어 베일을 안쪽으로 돌리십시오.

   2. 냉각판 어셈블리의 삼각형 표시와 4개의 Torx T30 너트를 프로세서 소켓의 삼각형 표시와 나사산 포스트에 맞춘 후, 냉각판 어셈블리을(를) 프로세서 소켓에 삽입하십시오.

   3. 틸트 방지 와이어 베일이 소켓의 후크에 걸릴 때까지 바깥쪽으로 돌리십시오.

   4. 냉각판 어셈블리에 표시된 설치 순서대로 너트를 완전히 조입니다. 너트가 멈출 때까지 조이십시오. 그런 다음 냉각판 어셈블리 아래에 있는 너트 숄더와 프로세서 소켓 사이에 간격이 없는지 육안으로 확인하십시오. 참고로 너트를 완전히 조이거나 제거하는 데 필요한 토크는 10 +/- 2.0lbf-in, 1.1 +/- 0.2N-m입니다.

4. Processor Neptune Core Module에서 모듈 손잡이를 제거하십시오.

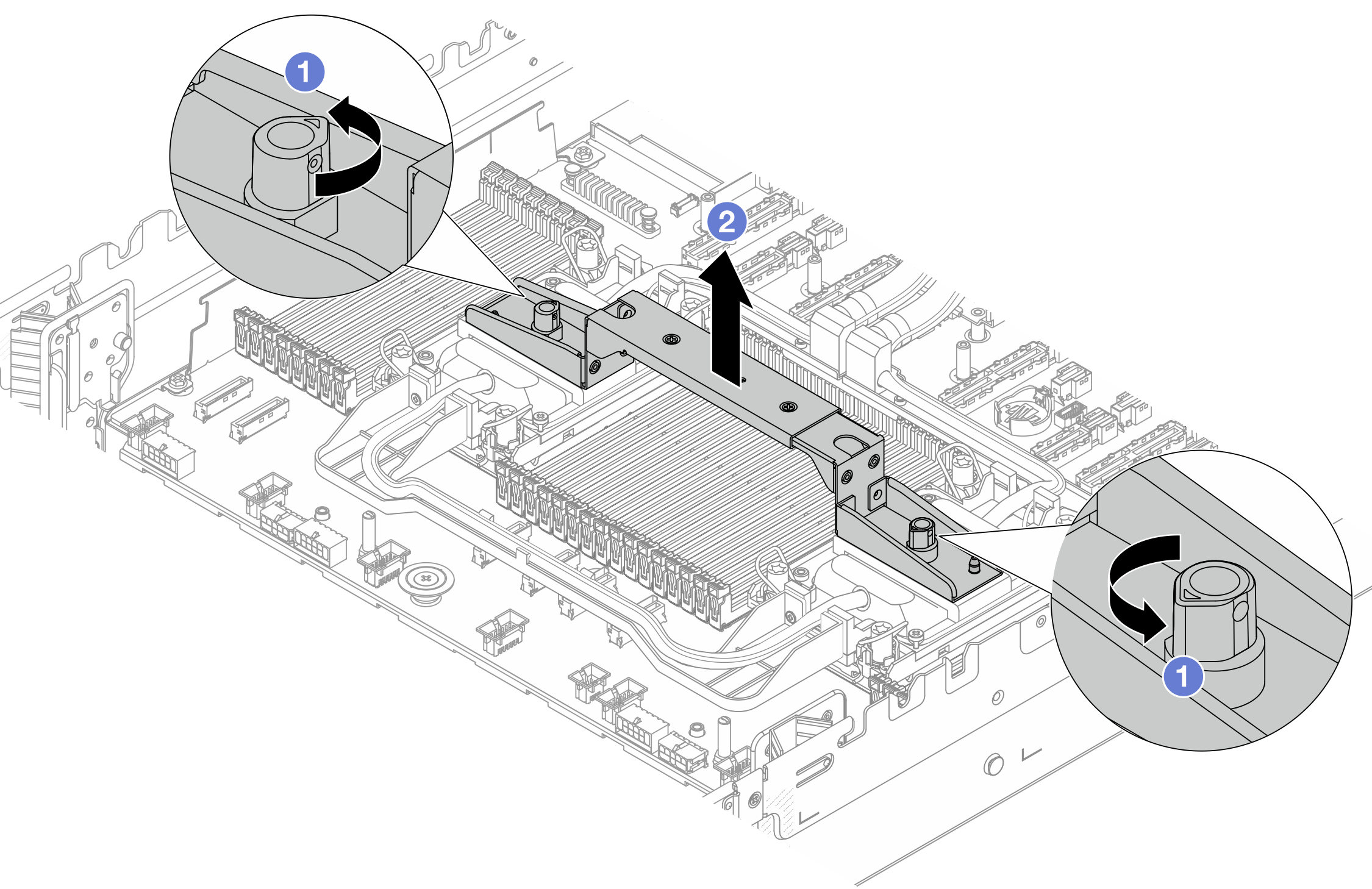

   그림 5. 모듈 손잡이 제거






   1. 위 그림과 같이 나사를 돌려 손잡이를 잠금 해제합니다.
   2. 모듈에서 모듈 손잡이를 분리하십시오.
   주

   새로운 Processor Neptune Core Module에 손잡이가 함께 제공됩니다.

   • 기존 모듈을 새것으로 교체하려면 위 그림과 같이 새 모듈의 핸들을 제거하십시오.

   • 모듈을 교체하지 않고 프로세서를 교체하는 데는 손잡이가 필요하지 않습니다. 4의 내용을 건너뛰고 추가 설치를 진행합니다.

5. 냉각판 덮개를 설치합니다. 아래 그림과 같이 덮개를 아래로 누릅니다.

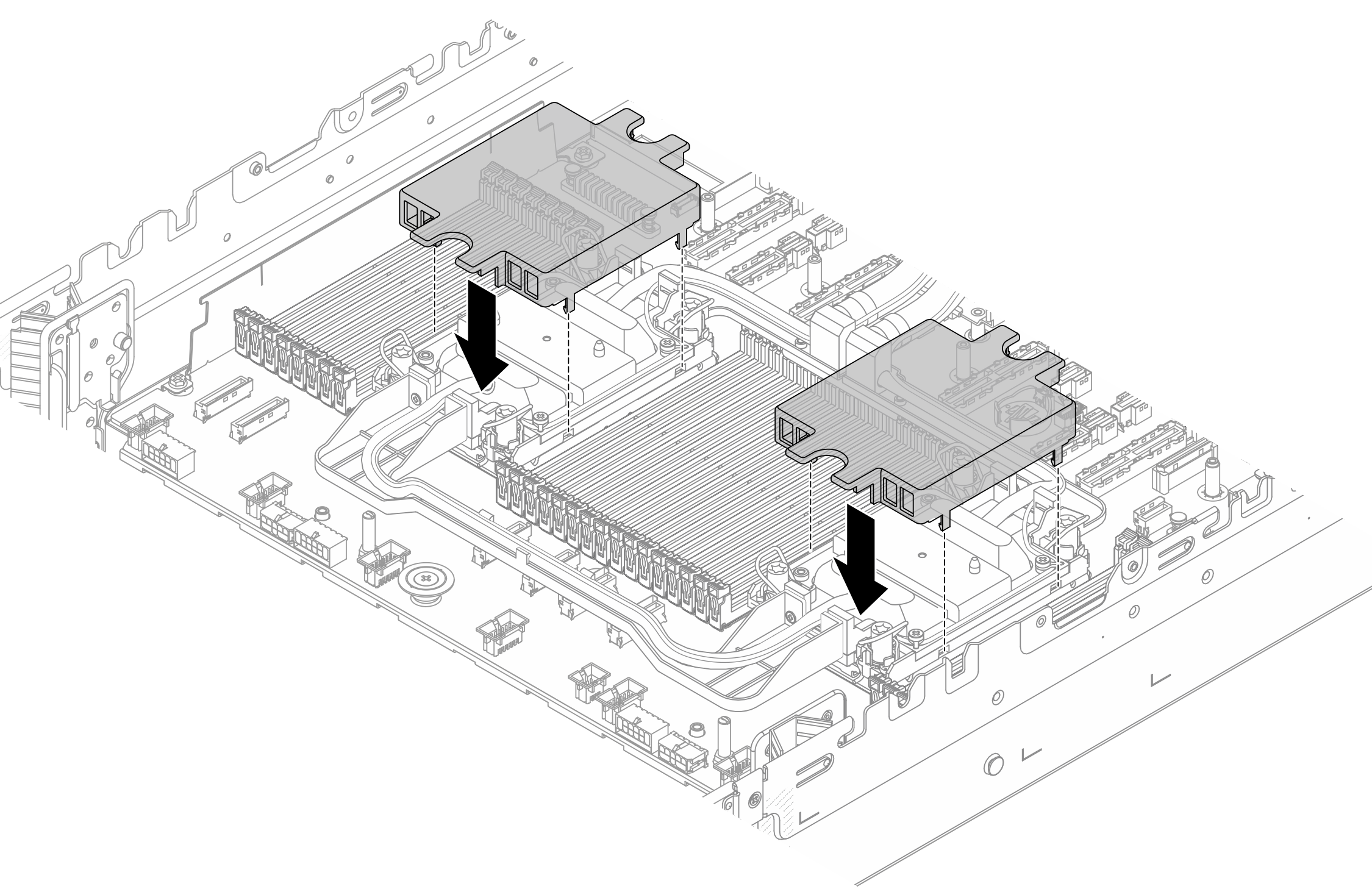

   그림 6. 냉각판 덮개 설치






6. 호스 및 액체 감지 센서 모듈을 호스 홀더에 놓습니다.

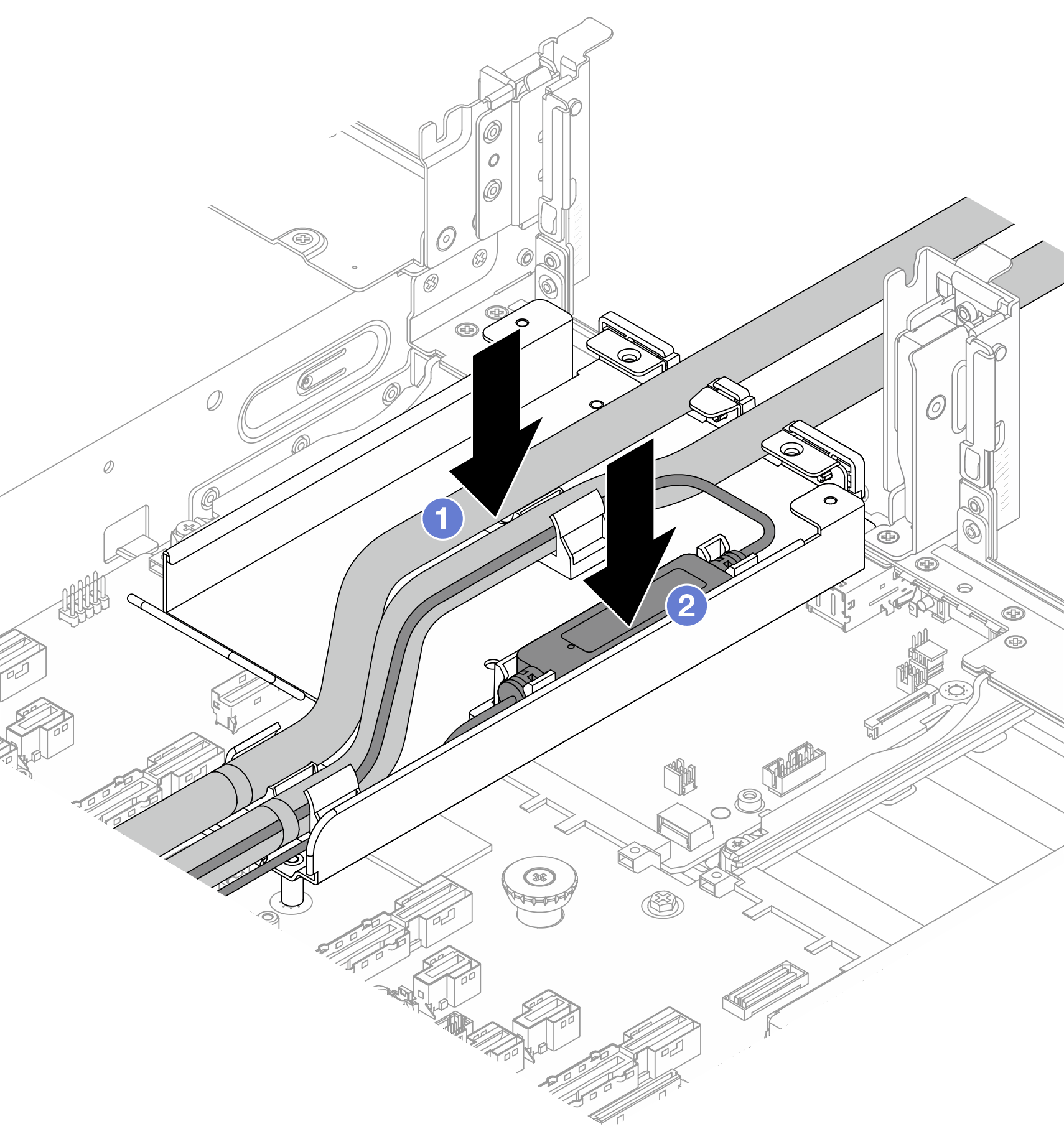

   그림 7. 호스 배치 및 액체 감지 센서 모듈

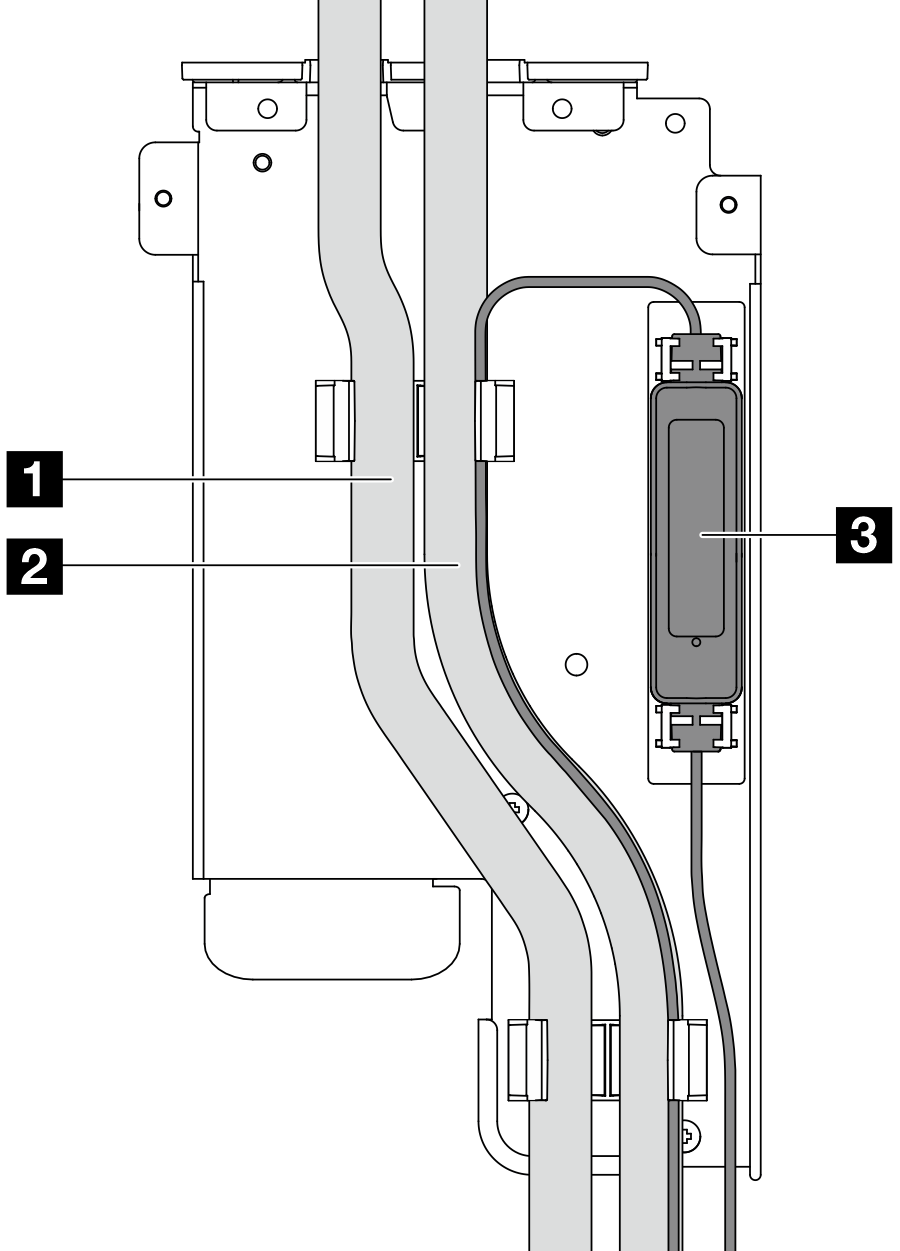

   그림 8. 설치 세부 정보

   1 배출 호스 2 흡입 호스 3 액체 감지 센서 모듈 주 액체 감지 센서 모듈 작동 상태는 누수 감지 센서 모듈의 LED를 참조하십시오.

7. 1FH 브래킷 또는 3FH 라이저 케이지를 설치하십시오.

   • 1FH 브래킷

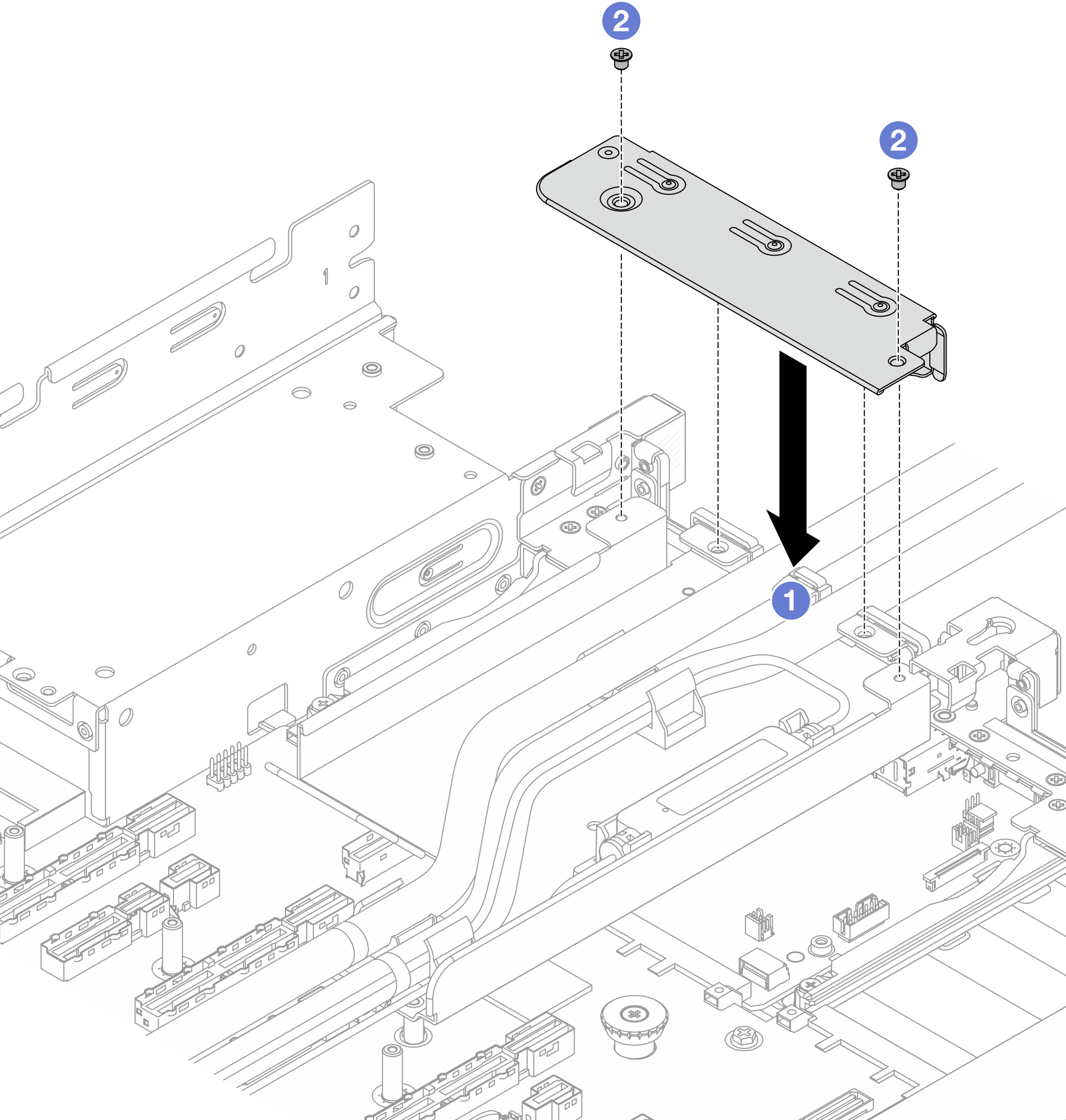

     그림 9. 1FH 브래킷 설치







     1. 브래킷을 호스 홀더로 내립니다.

     2. 나사를 조여 브래킷을 제자리에 고정하십시오.

   • 3FH 라이저 케이지

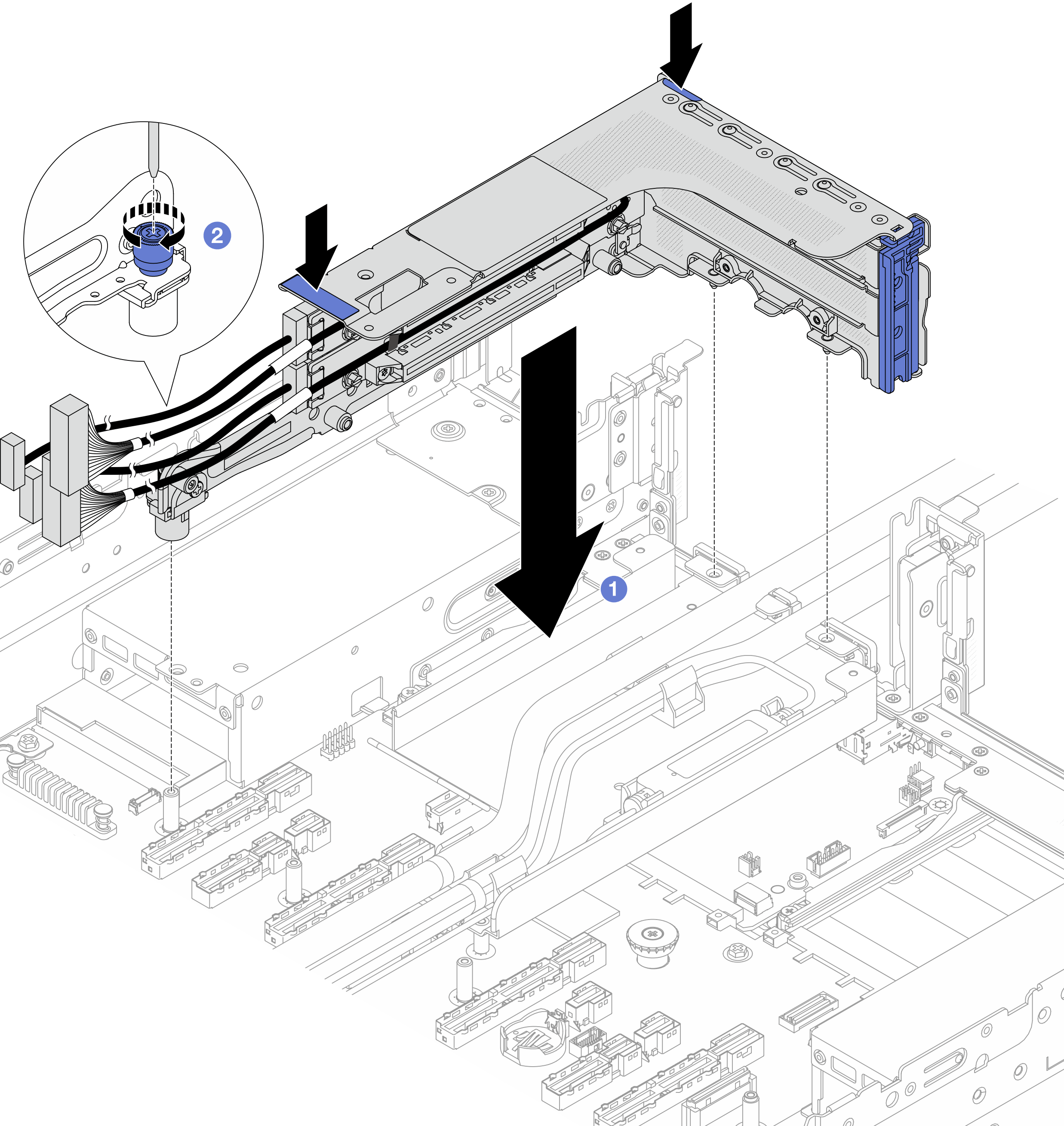

     그림 10. 3FH 라이저 케이지 설치






   1. 섀시에 맞춰 라이저 케이지를 낮추십시오.
   2. 나사를 조여 라이저 케이지를 고정하십시오.
8. 액체 감지 센서 모듈의 케이블을 시스템 보드 어셈블리의 커넥터에 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.
9. 공기 조절 장치를 설치하십시오. 공기 조절 장치 설치의 내용을 참조하십시오.
10. 윗면 덮개를 설치하십시오. 윗면 덮개 설치의 내용을 참조하십시오.
11. 랙에 서버를 설치하십시오. 서버 교체의 내용을 참조하십시오.
12. 매니폴드에 퀵 커넥트 플러그를 설치합니다. 매니폴드 설치(인랙 시스템) 또는 매니폴드 설치(인로우 시스템)의 내용을 참조하십시오.
