Установка Lenovo Processor Neptune Core Module

Следуйте инструкциям в этом разделе, чтобы установить компонент «Processor Neptune Core Module».

Важное замечание

• Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

• При установке компонента в первый раз обратитесь за помощью в службу Lenovo Professional Services.

Об этой задаче

S011

ОСТОРОЖНО

В непосредственной близости находятся острые края, углы или места соединения.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

ОСТОРОЖНО

При извлечении нового компонента «Processor Neptune Core Module» из упаковки поднимайте блок платы охлаждения вместе с прикрепленным транспортировочным лотком, чтобы не повредить термопасту на компоненте «блок платы охлаждения».

Список типов динамометрических отверток	Тип винта
Отвертка Torx T30	Винт Torx T30

Процедура

1. Установите держатель шланга в раму.

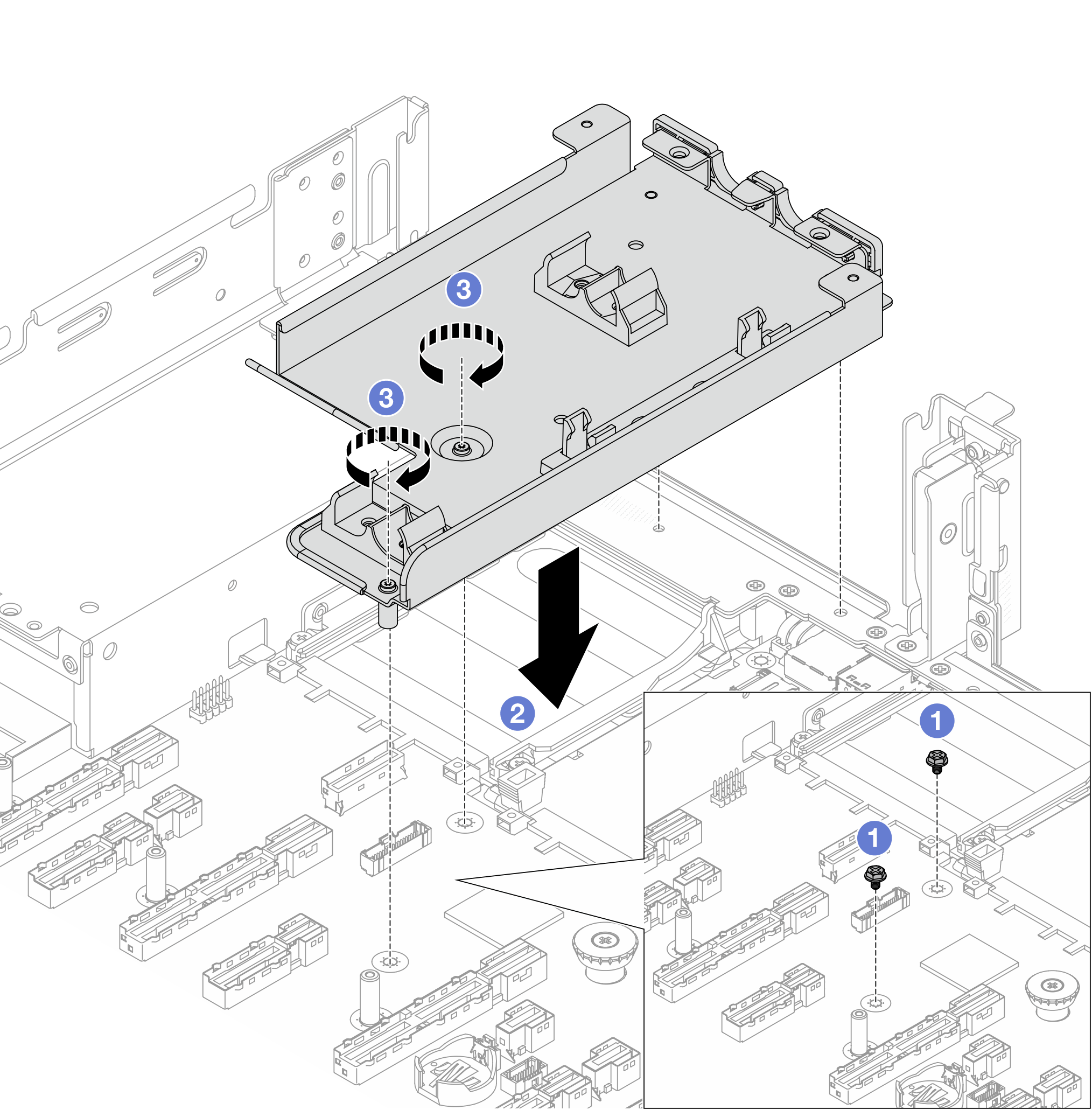

   Рис. 1. Установка держателя шланга






   1. При необходимости открутите винты на блоке материнской платы.
   2. Совместите отверстия для винтов на держателе шланга с отверстиями для винтов на блоке материнской платы, а направляющие штырьки держателя — с отверстиями на задней стенке.
   3. Установите винты, чтобы зафиксировать держатель шланга на блоке материнской платы.
2. Установите процессор на Processor Neptune Core Module. Дополнительные сведения см. в разделе Установка процессора и радиатора.

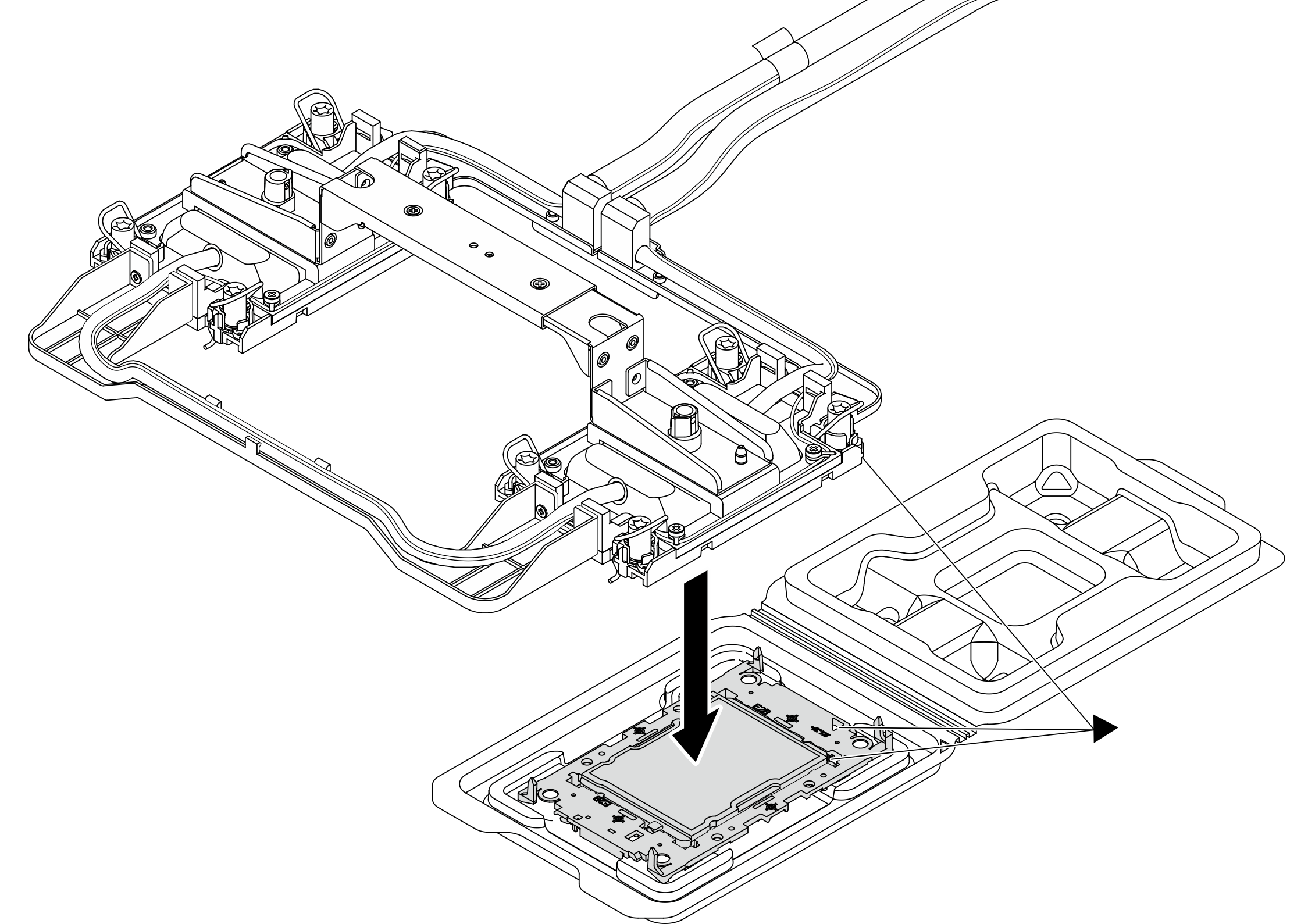

   Рис. 2. Установка процессора






   1. Совместите треугольную отметку на этикетке компонента «блок платы охлаждения» с треугольной отметкой на держателе процессора и процессоре.
   2. Установите Processor Neptune Core Module в держатель процессора.
   3. Нажимайте на держатель, пока защелки в четырех углах не войдут в зацепление.
   Прим.

   Если на сервере установлен только один процессор (как правило, процессор 1), перед дальнейшей установкой необходимо установить кожух на пустое гнездо процессора 2.

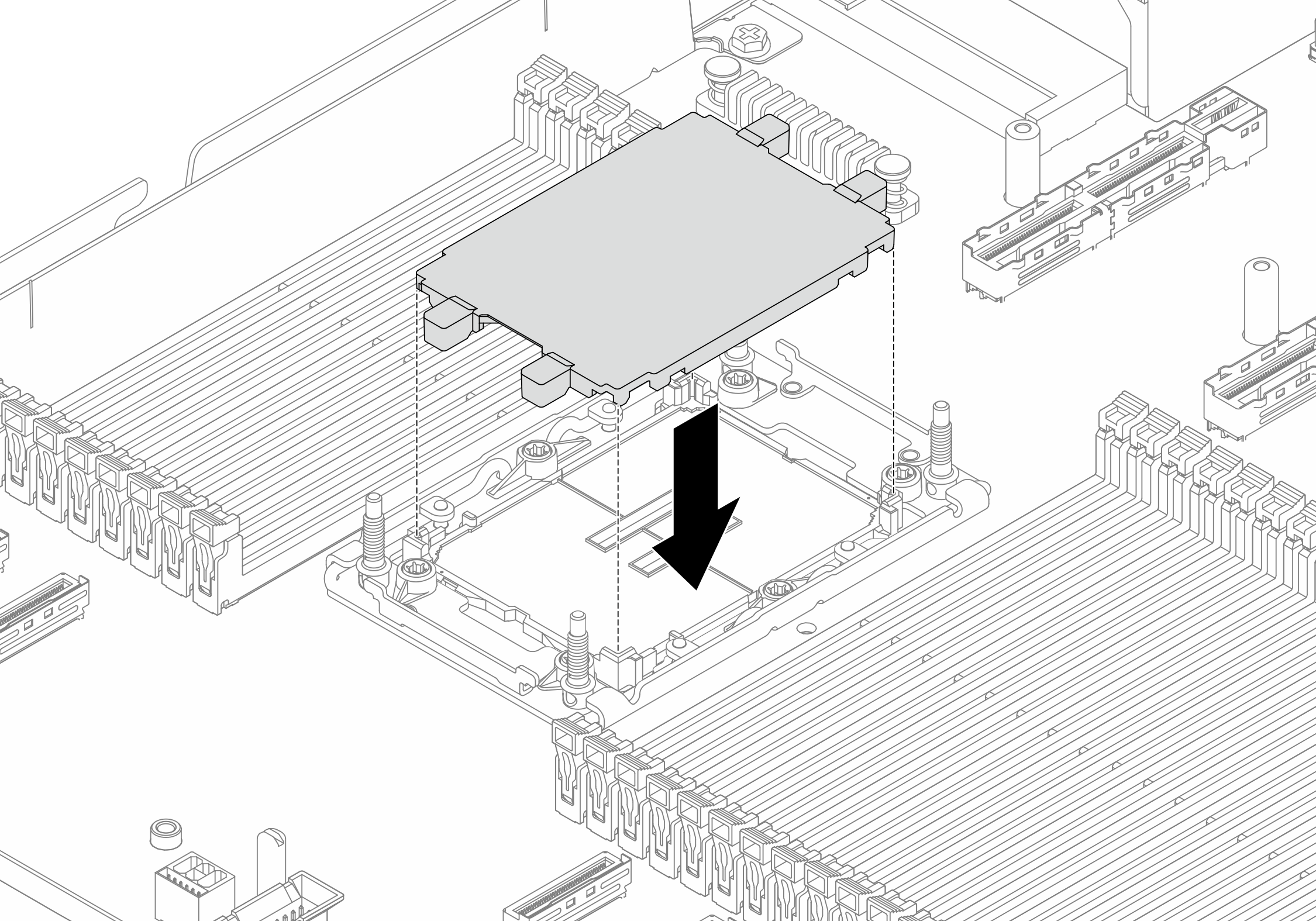

   Рис. 3. Установка кожуха гнезда процессора






3. Установите Processor Neptune Core Module в блоке материнской платы.

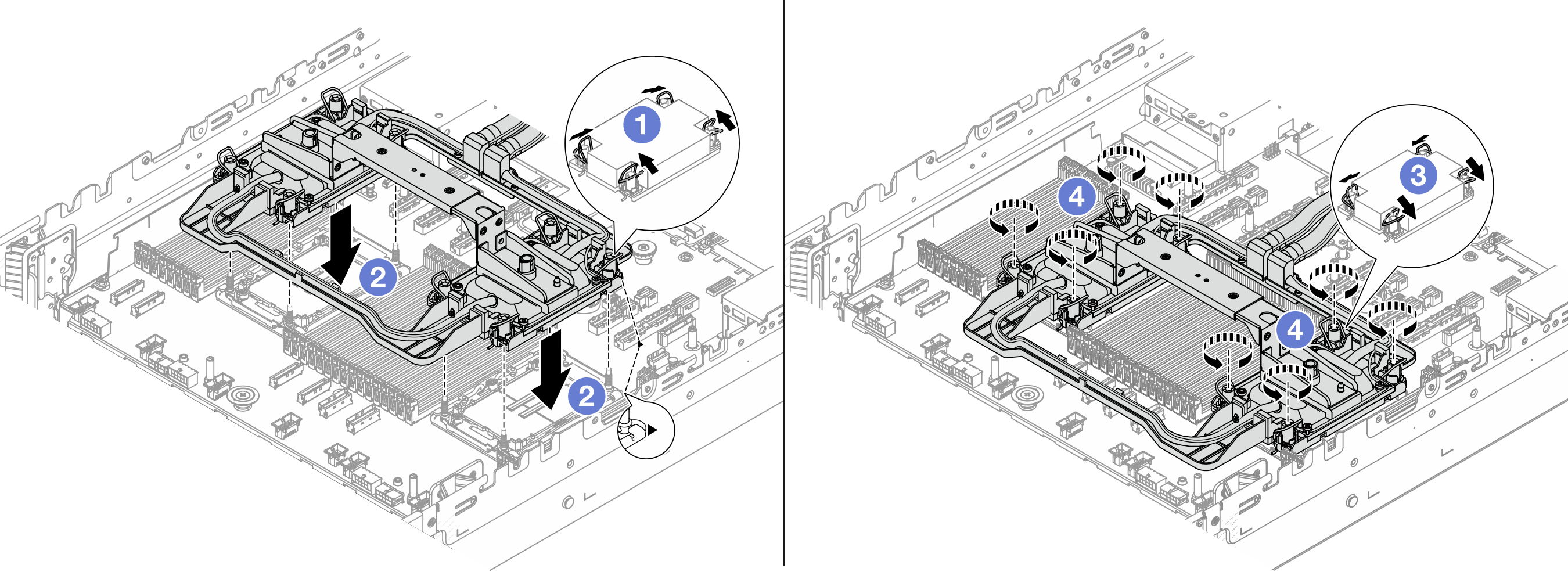

   Рис. 4. Установка Processor Neptune Core Module







   1. Поверните металлические ручки для защиты от опрокидывания в направлении внутрь.

   2. Совместите треугольную отметку и четыре гайки Torx T30 на компоненте «блок платы охлаждения» с треугольной отметкой и резьбовыми штырьками гнезда процессора. Затем вставьте блок платы охлаждения в гнездо процессора.

   3. Поверните металлические ручки для защиты от опрокидывания в направлении наружу, чтобы они вошли в зацепление с крючками в гнезде.

   4. Полностью затяните гайки в последовательности установки, показанной на рисунке блок платы охлаждения. Затяните гайки до упора. Затем проведите осмотр и убедитесь в отсутствии зазора между гнездом процессора и буртиком гайки под компонентом «блок платы охлаждения». (Для справки: крутящий момент, необходимый для полной затяжки гаек, составляет 10 +/– 2,0 фунтосилы на дюйм или 1,1 +/– 0,2 Нм.)

4. Снимите ручку с компонента «Processor Neptune Core Module».

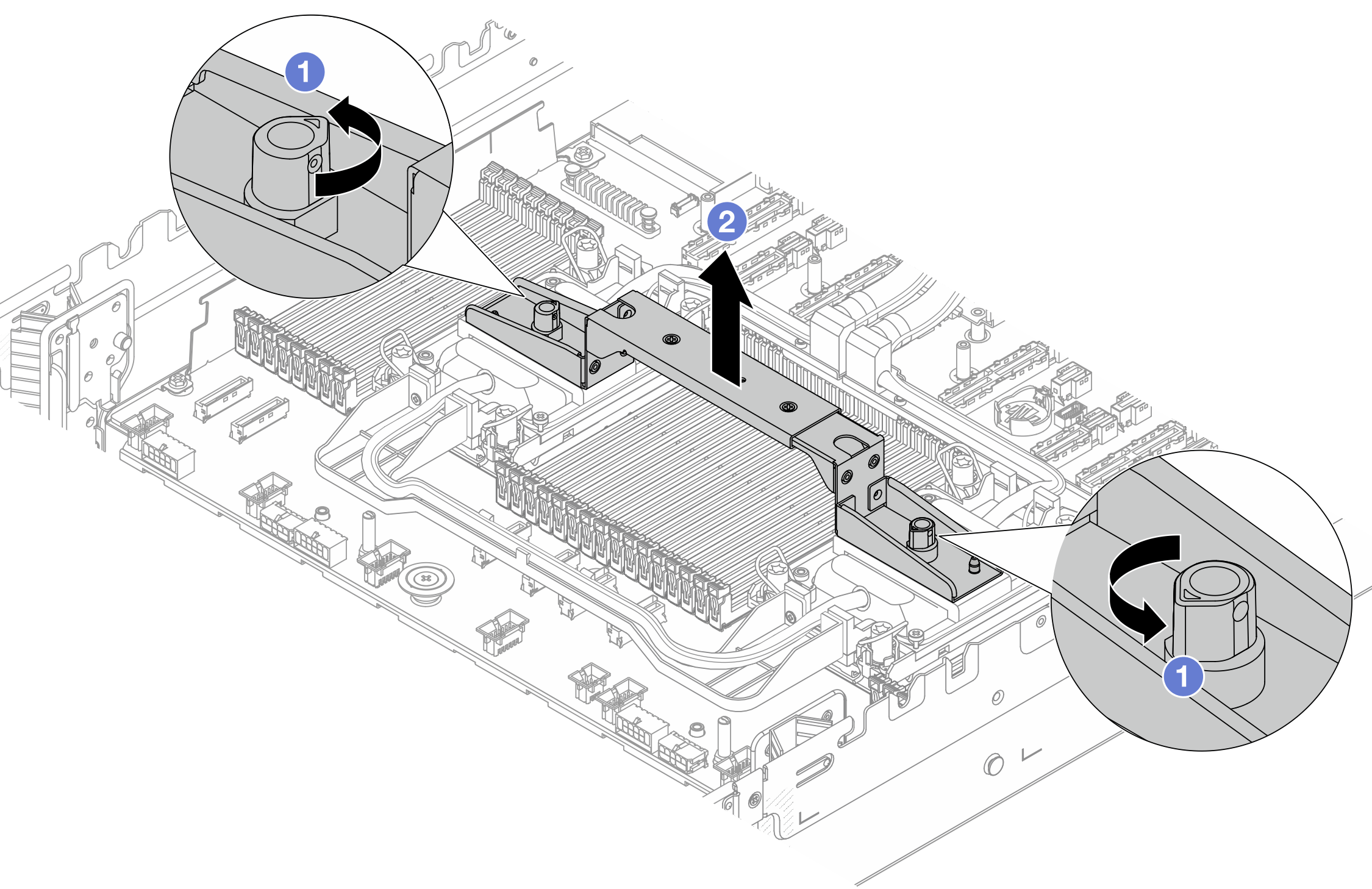

   Рис. 5. Снятие ручки модуля






   1. Поверните винты, как показано выше, чтобы разблокировать ручку.
   2. Отделите ручку модуля от модуля.
   Прим.

   Новый компонент «Processor Neptune Core Module» поставляется с ручкой.

   • Чтобы заменить старый модуль на новый, снимите ручку с нового компонента, как показано выше.

   • Для замены процессоров без смены модуля ручка не нужна. Пропустите 4 и продолжите установку.

5. Установите кожухи плат охлаждения. Нажмите на кожухи, как показано ниже.

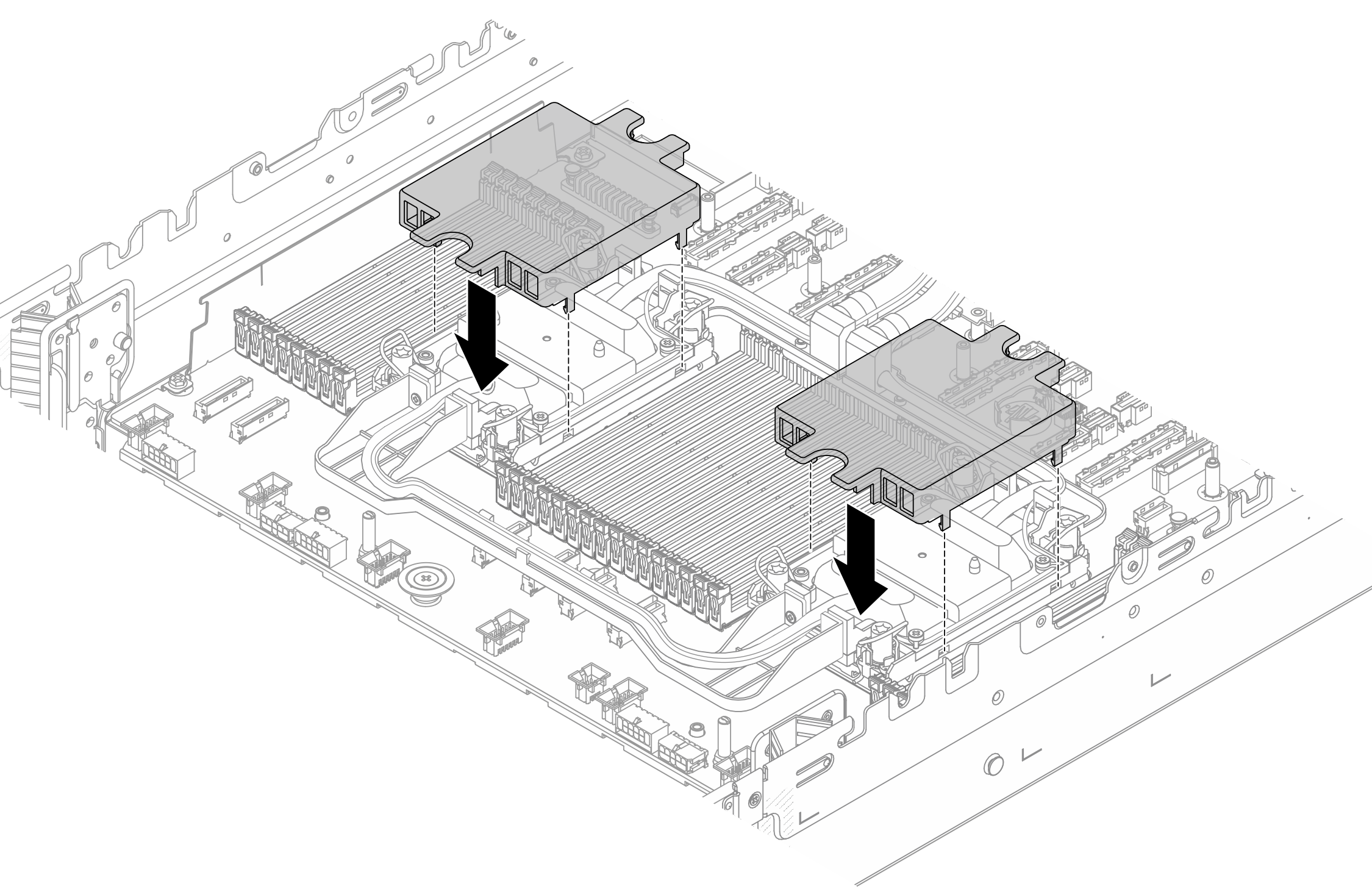

   Рис. 6. Установка кожухов плат охлаждения






6. Поместите шланги и модуль датчика обнаружения жидкости в держатель шланга.

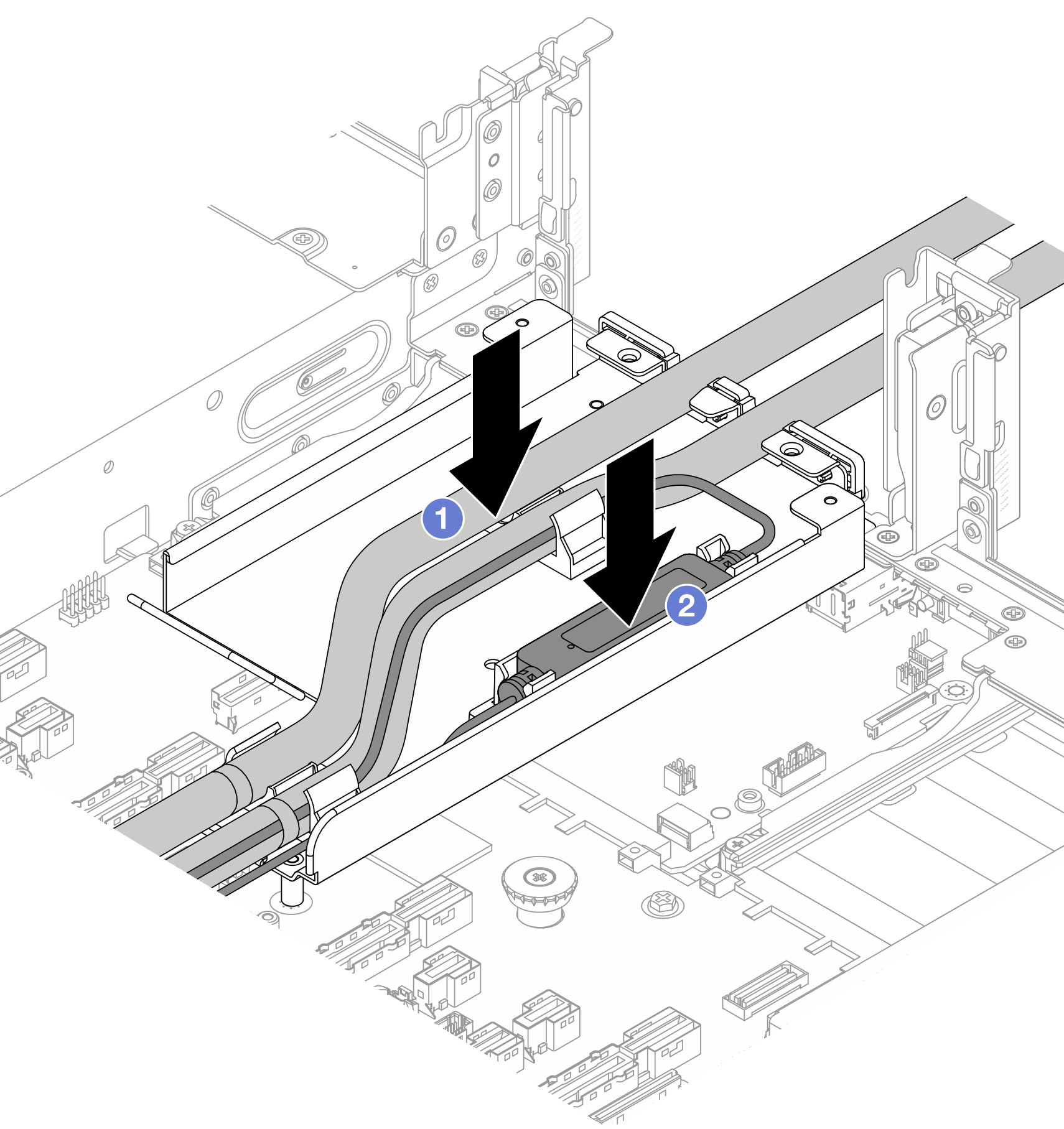

   Рис. 7. Размещение шлангов и модуля модуль датчика обнаружения жидкости

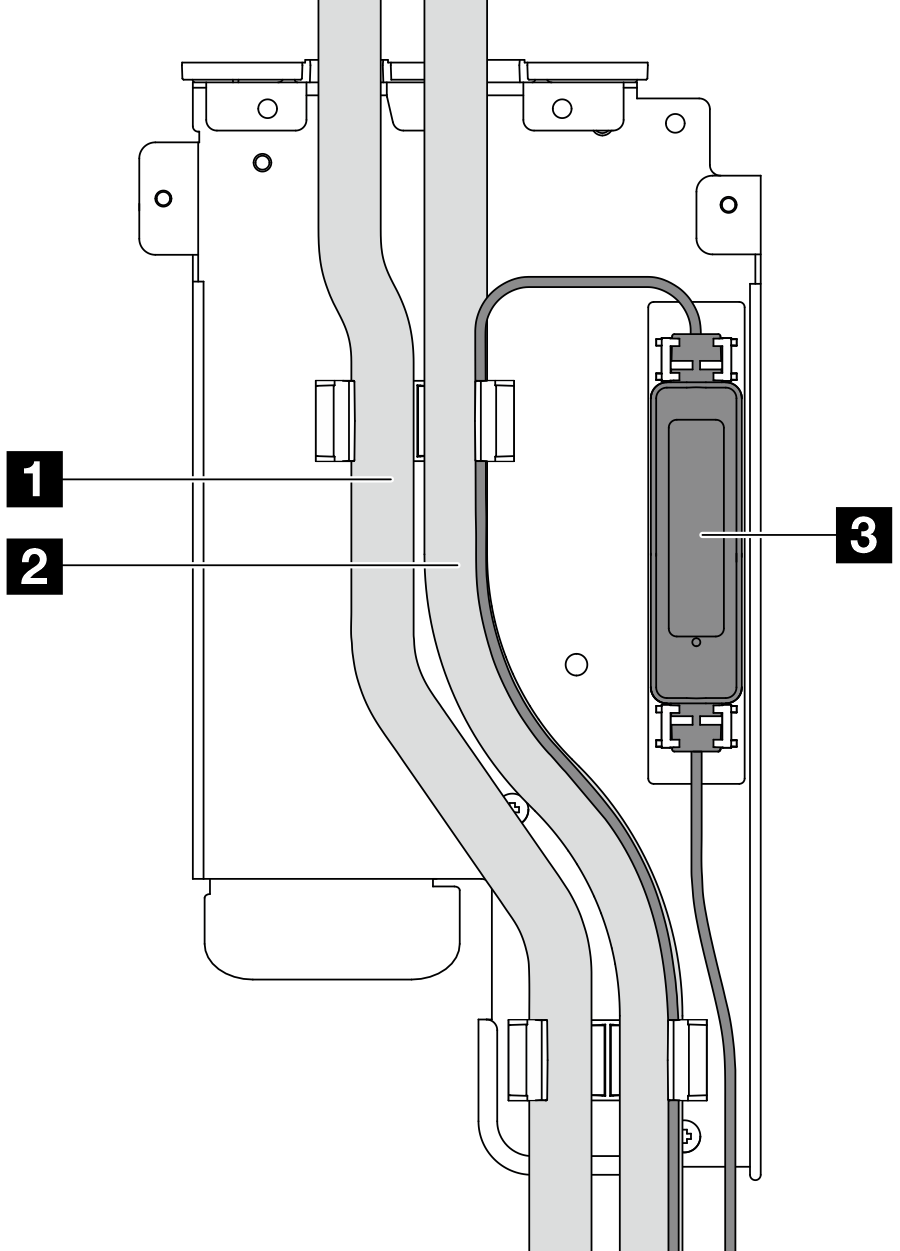

   Рис. 8. Сведения об установке

   1 Выпускной шланг 2 Впускной шланг 3 Модуль датчика обнаружения жидкости Прим. Сведения о рабочем состоянии компонента «модуль датчика обнаружения жидкости» см. в разделе Светодиодный индикатор на модуле датчика обнаружения утечки.

7. Установите кронштейн 1FH или отсек платы-адаптера Riser 3FH.

   • Кронштейн 1FH

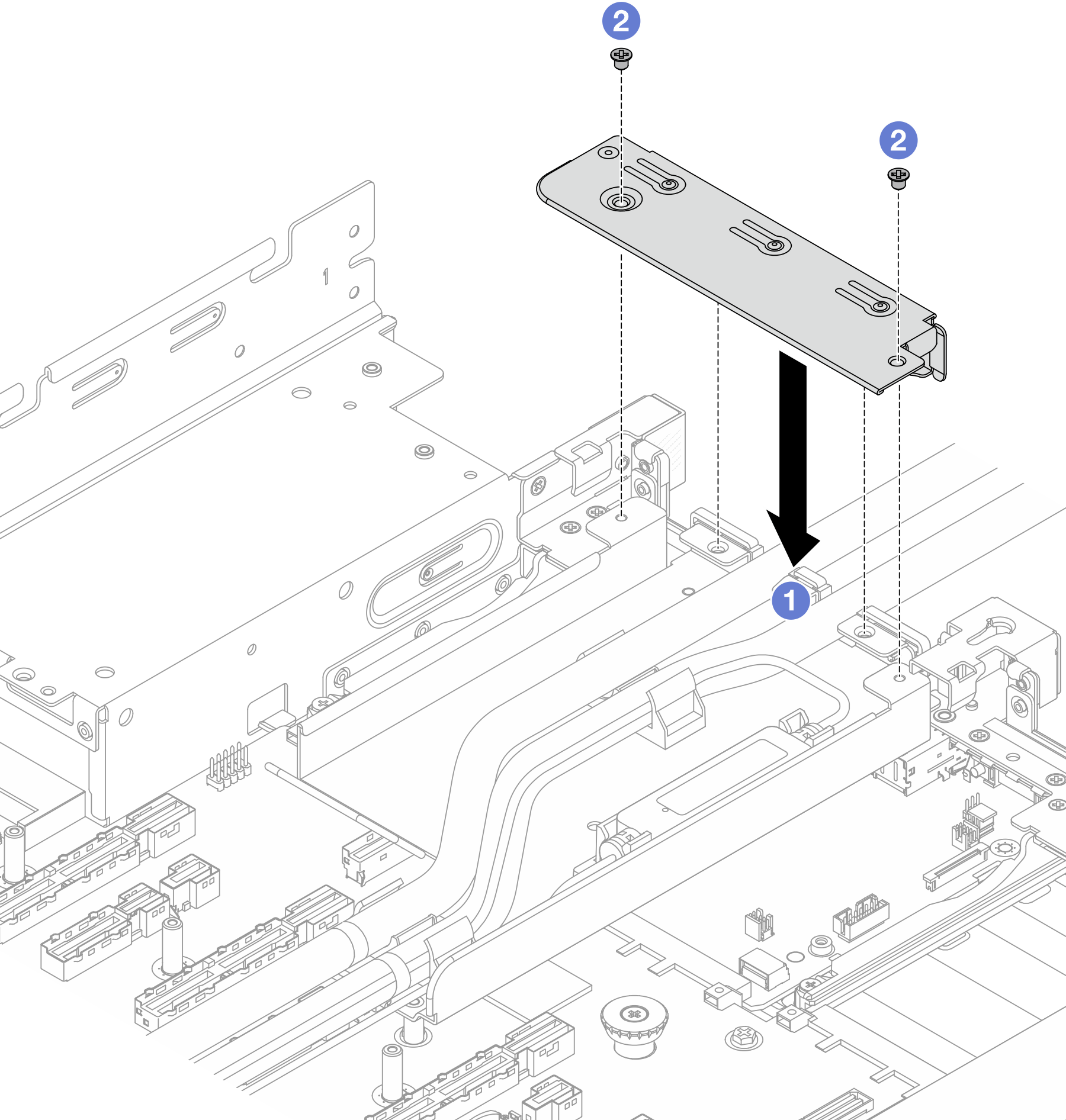

     Рис. 9. Установка кронштейна 1FH







     1. Опустите кронштейн на держатель шланга.

     2. Установите винты для фиксации кронштейна.

   • Отсек платы-адаптера Riser 3FH

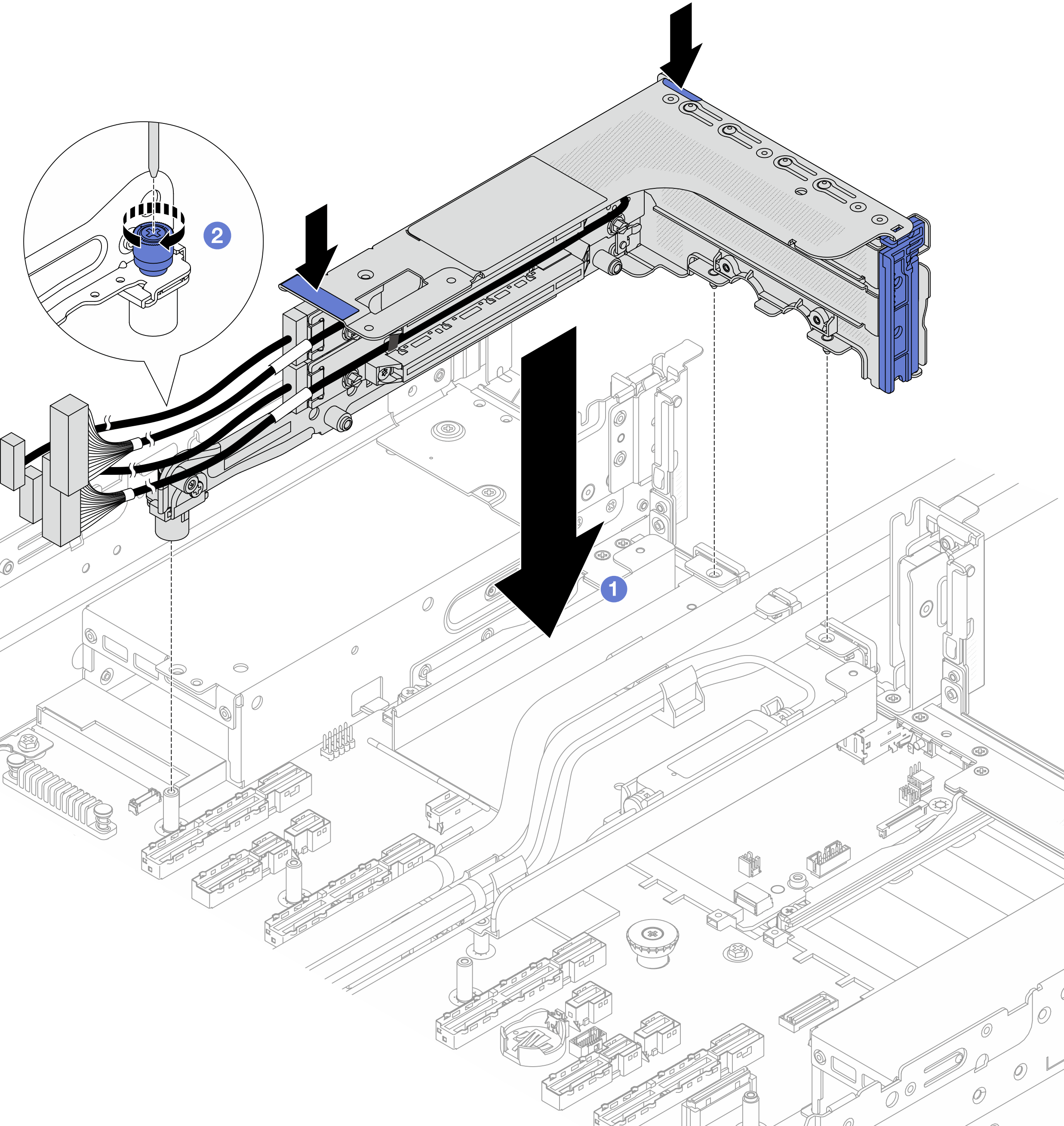

     Рис. 10. Установка отсека платы-адаптера Riser 3FH






   1. Опустите отсек платы-адаптера Riser в раму.
   2. Закрепите отсек платы-адаптера Riser винтом.
8. Подключите кабель компонента «модуль датчика обнаружения жидкости» к разъему на блоке материнской платы. См. раздел Прокладка внутренних кабелей.
9. Установите дефлектор. См. раздел Установка дефлектора.
10. Установите верхний кожух. См. раздел Установка верхнего кожуха.
11. Установите сервер в стойку. См. раздел Замена сервера.
12. Установите быстроразъемные соединители на коллекторы. См. раздел Установка коллектора (внутристоечная система) или Установка коллектора (внутрирядная система).
