Снятие Lenovo Processor Neptune Core Module

В этом разделе приведены инструкции по снятию компонента «Processor Neptune Core Module».

Важное замечание

• Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.

• При установке компонента в первый раз обратитесь за помощью в службу Lenovo Professional Services.

Об этой задаче

Информация по технике безопасности для кабеля модуля датчика обнаружения жидкости

S011

ОСТОРОЖНО

В непосредственной близости находятся острые края, углы или места соединения.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Список типов динамометрических отверток	Тип винта
Отвертка Torx T30	Винт Torx T30

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите быстроразъемные соединители с коллекторов. См. раздел Снятие коллектора (внутристоечная система) или Снятие коллектора (внутрирядная система).
   2. Извлеките сервер из стойки. См. раздел Замена сервера.
   3. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
   4. Снимите дефлектор. См. раздел Снятие дефлектора.
   5. Отключите кабель компонента «модуль датчика обнаружения жидкости» компонента «Processor Neptune Core Module» от разъема на блоке материнской платы.
      Внимание

      Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
2. Снимите кронштейн 1FH или отсек платы-адаптера Riser 3FH.
   • Кронштейн 1FH

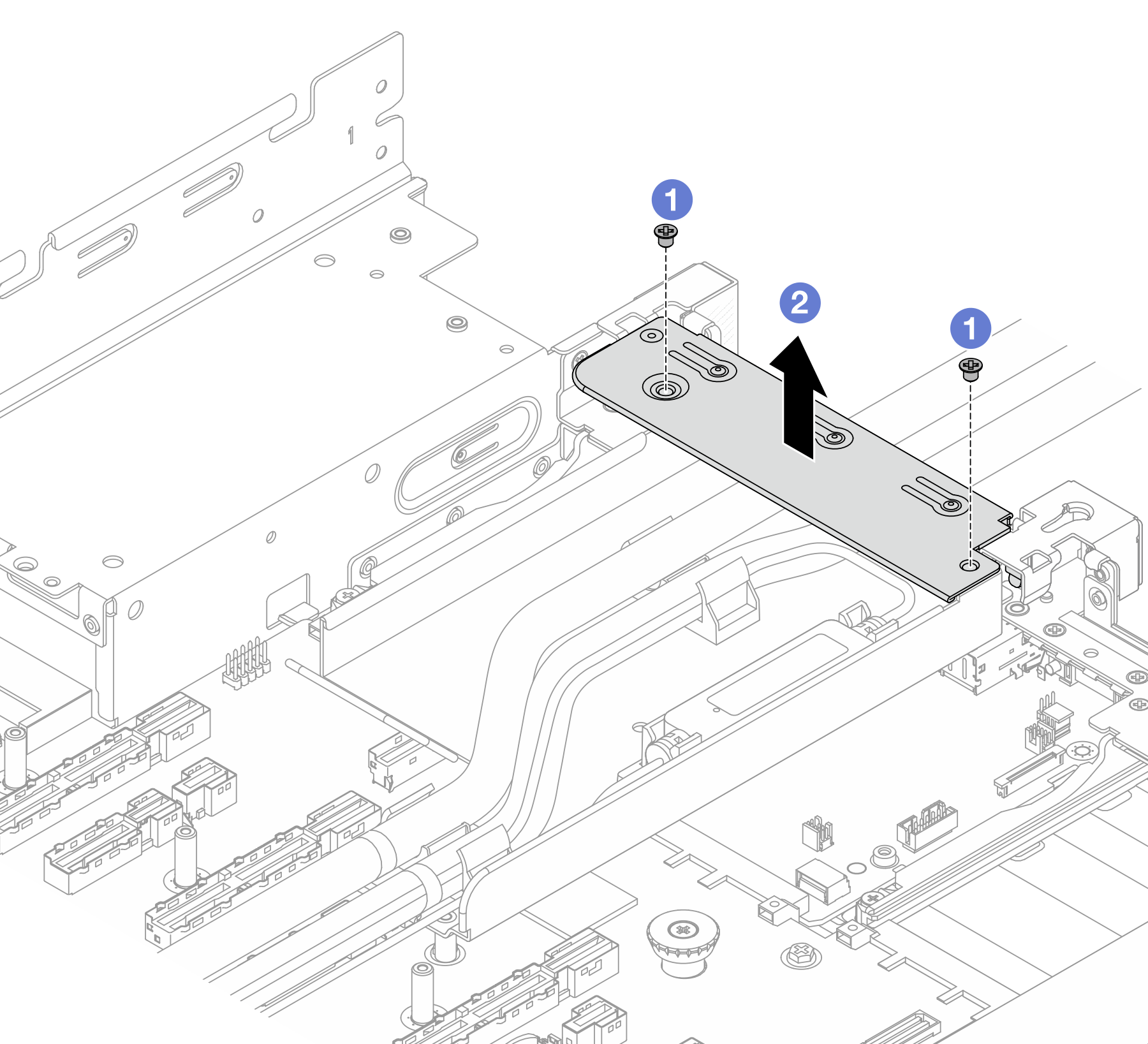

     Рис. 1. Снятие скобы 1FH







     1. Отверните винты, фиксирующие кронштейн.

     2. Снимите кронштейн с рамы, подняв его.

   • Отсек платы-адаптера Riser 3FH

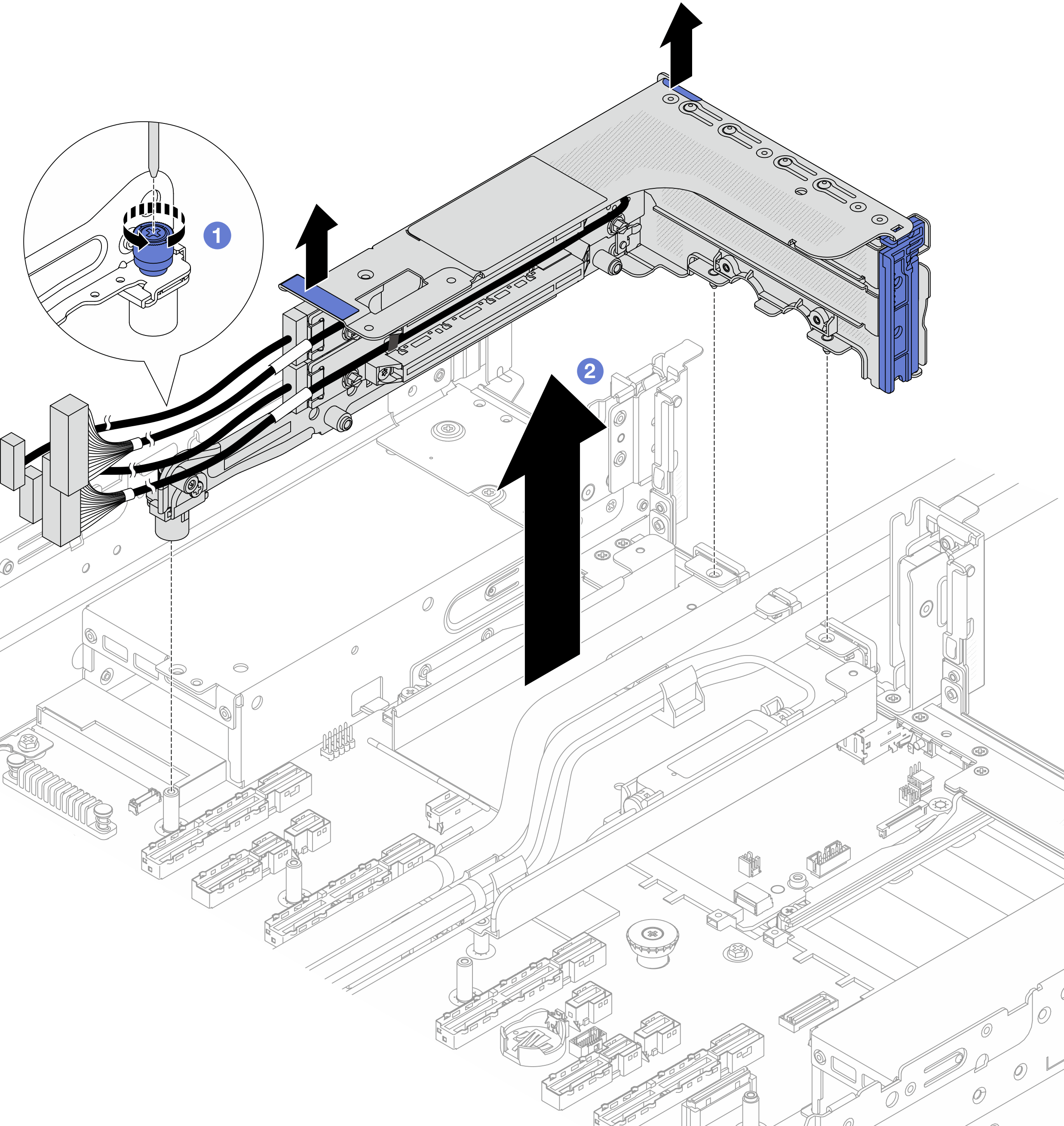

     Рис. 2. Снятие отсека платы-адаптера Riser 3FH







     1. Ослабьте винт, фиксирующий отсек платы-адаптера Riser.

     2. Возьмите отсек платы-адаптера Riser за края и аккуратно поднимите его, чтобы снять с рамы.

3. Отсоедините шланги и модуль датчика обнаружения жидкости от держателя.

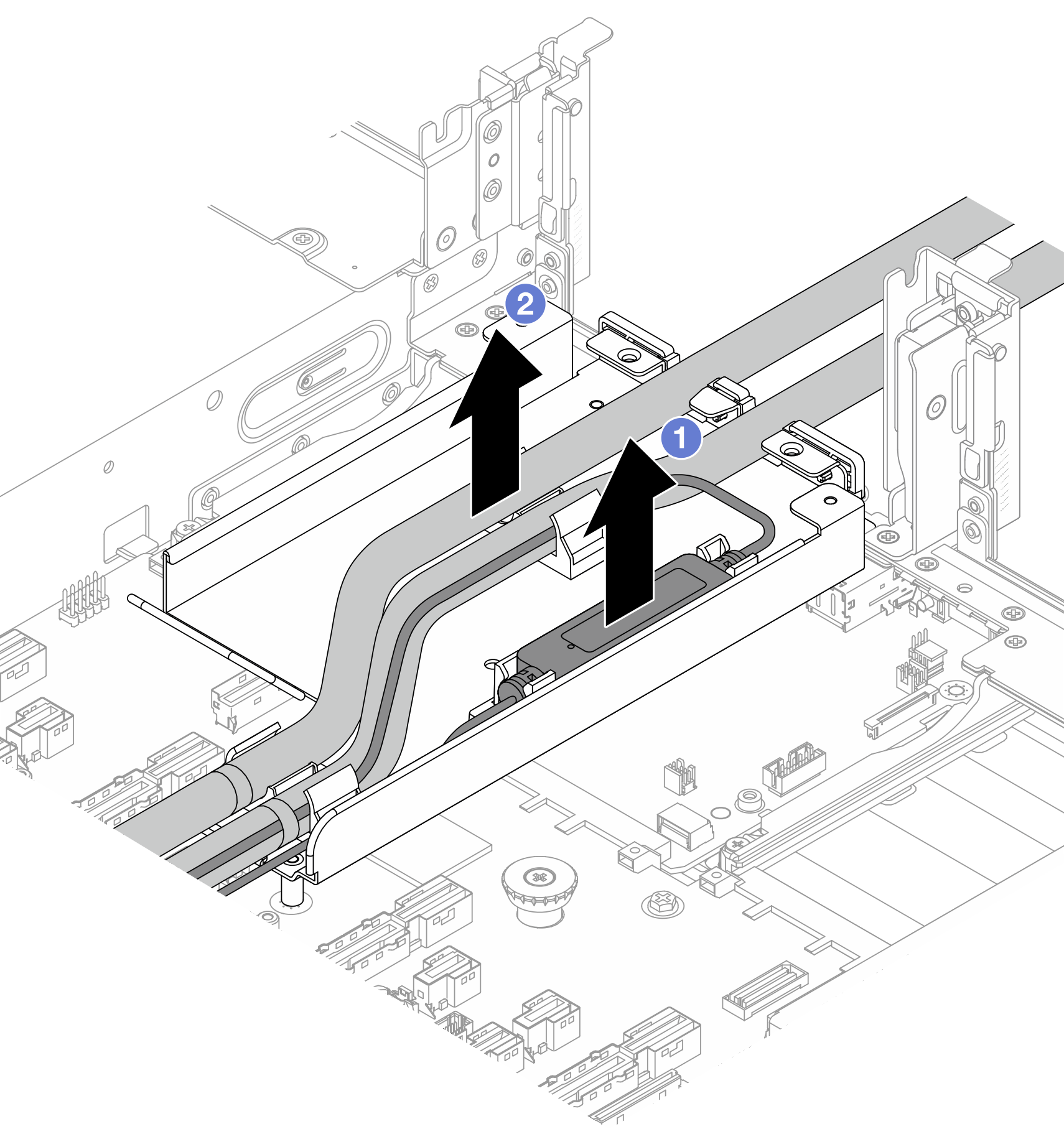

   Рис. 3. Отсоединение шлангов и компонента «модуль датчика обнаружения жидкости»






4. Снимите модуль Processor Neptune Core Module с процессорной платы.

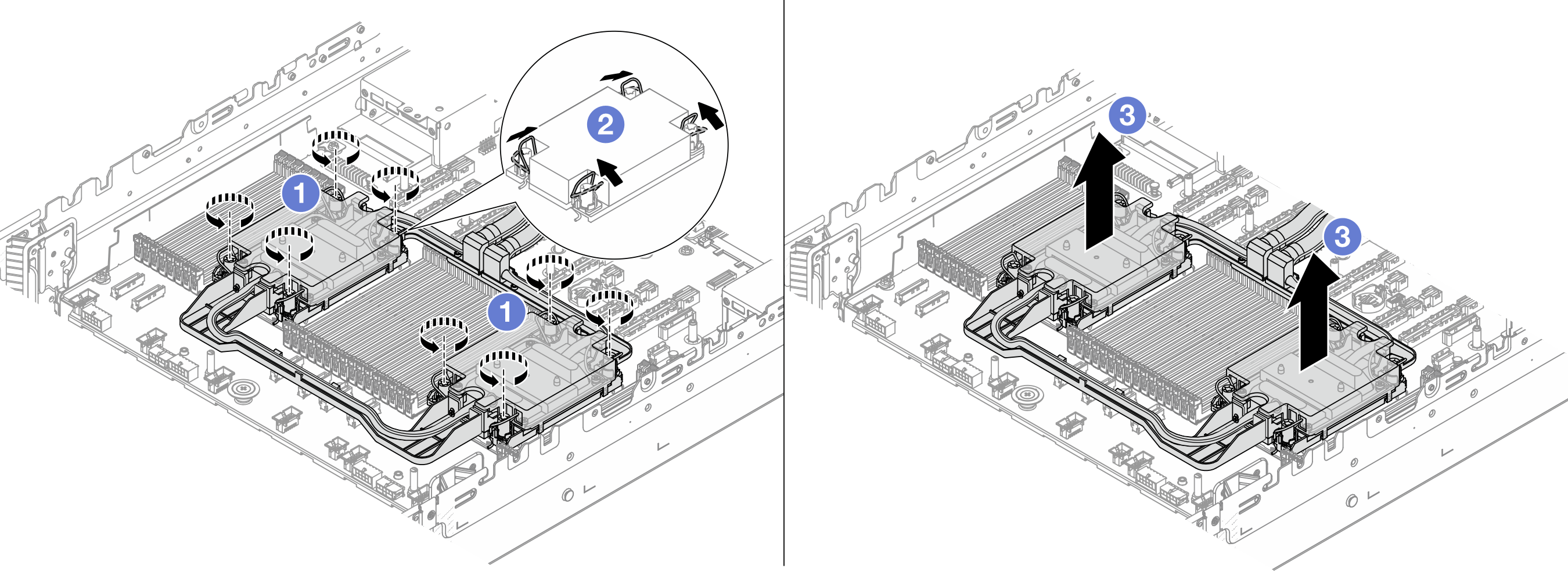

   Рис. 4. Снятие Processor Neptune Core Module






   1. Полностью ослабьте гайки Torx T30 на компоненте «блок платы охлаждения».
   2. Поверните металлические ручки для защиты от опрокидывания в направлении внутрь.
   3. Аккуратно извлеките модуль из гнезд процессора. Если модуль невозможно полностью извлечь из гнезда, еще больше ослабьте гайки Torx T30 и попробуйте извлечь модуль еще раз.
5. Отделите процессор от компонента «Processor Neptune Core Module». См. раздел Отделение процессора от держателя и радиатора.
6. Если на процессорах и платах охлаждения имеются остатки термопасты, аккуратно очистите верхнюю часть процессоров и плат охлаждения спиртовой салфеткой.
7. Снимите держатель шланга.

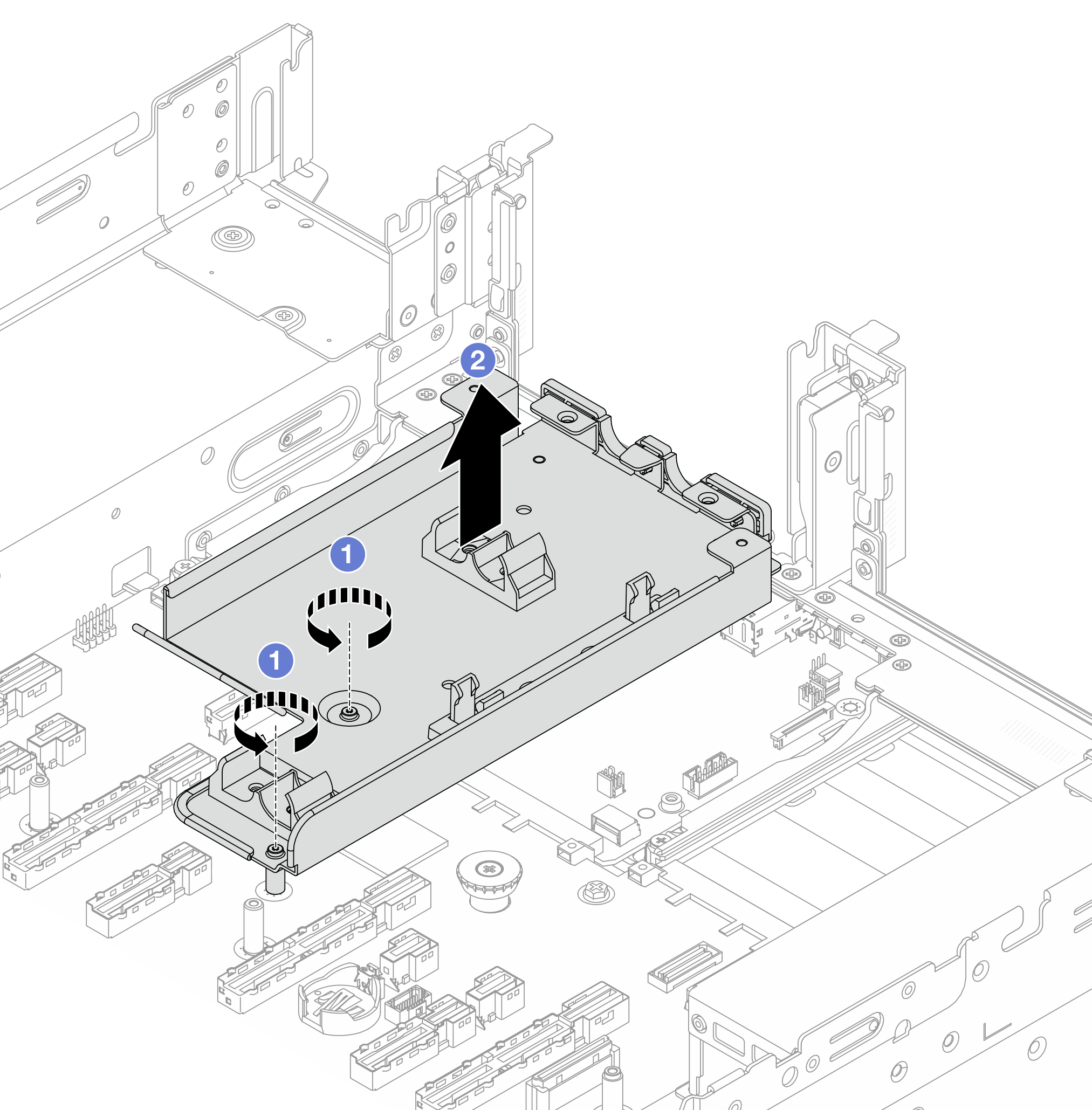

   Рис. 5. Снятие держателя шланга






   1. Открутите винты, фиксирующие держатель на блоке материнской платы.
   2. Поднимите держатель шланга с рамы.
