部件列表
部件列表可用于识别适用于服务器的各种组件。
如需了解如何订购部件，请：
转到 Lenovo 数据中心支援 并导航到服务器的支持页面。
单击 。
输入序列号以查看适用于您的服务器的部件列表。
强烈建议您在购买新部件之前使用 Lenovo Capacity Planner 查看服务器的电源摘要数据。
注
根据型号的不同，您的服务器可能与插图略有不同。部分部件仅适用于特定型号。

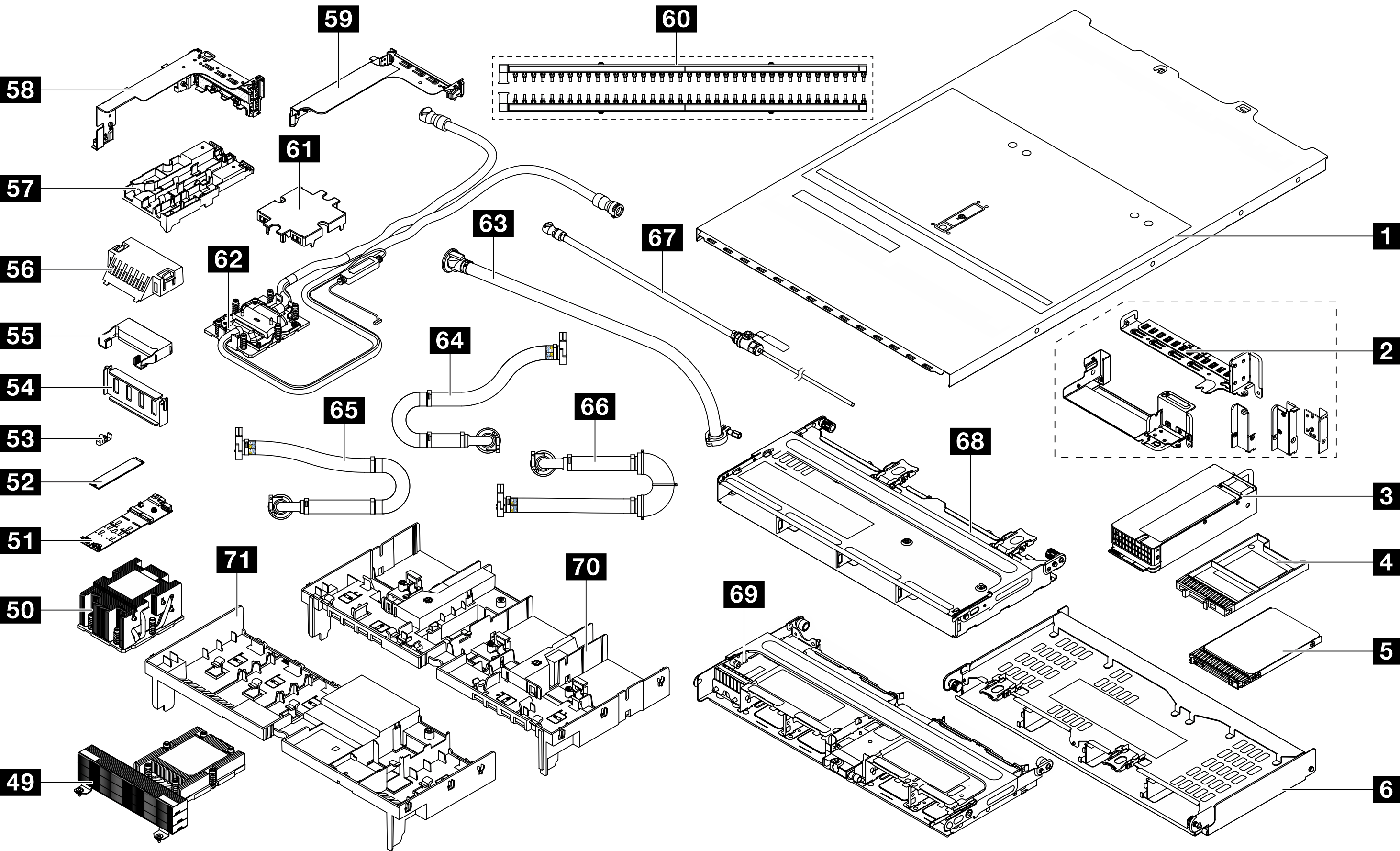

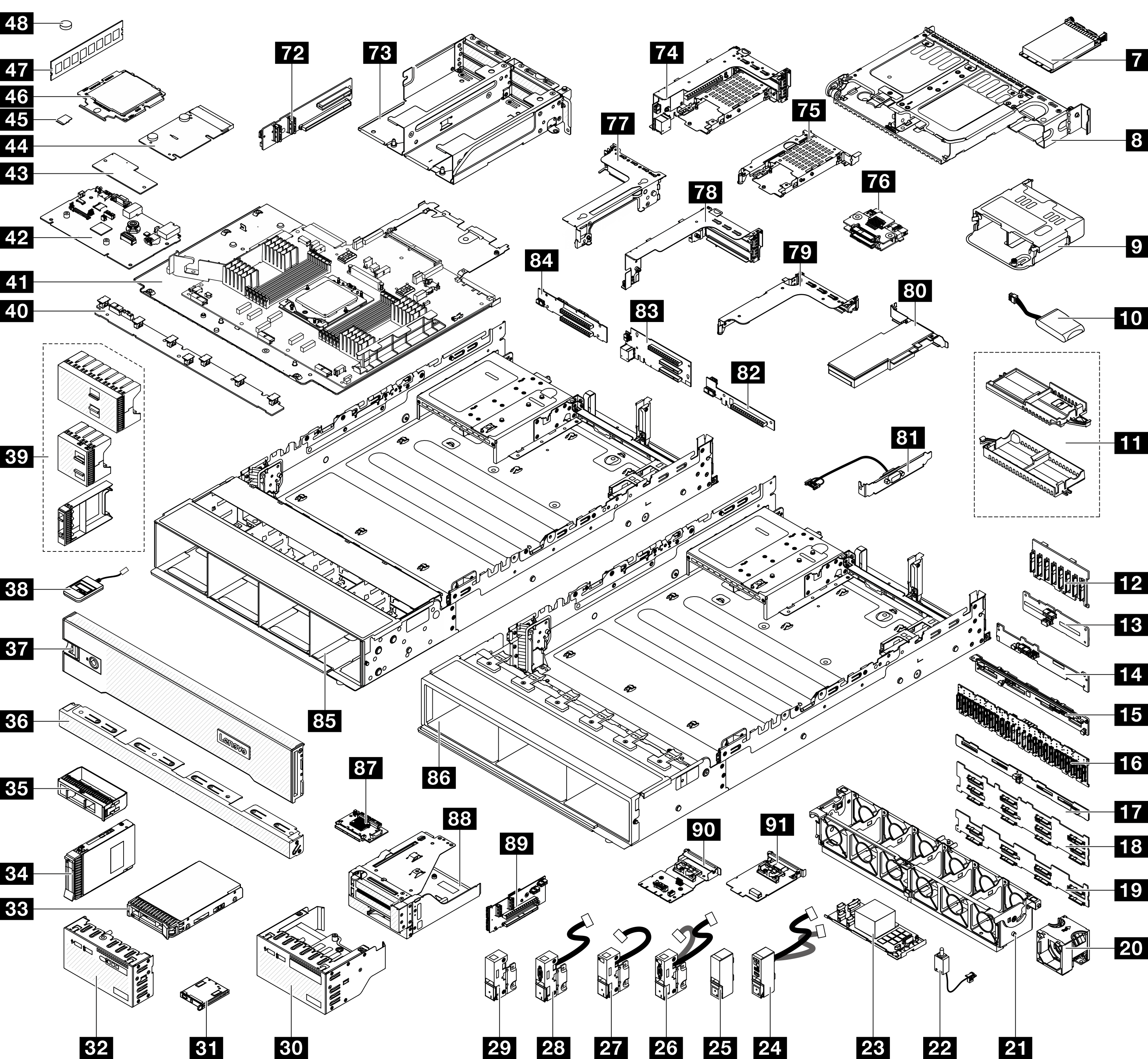

图 1. 服务器组件
下表中的部件归类情况如下：
T1：1 类客户可更换部件（CRU）。您需要自行负责更换 1 类 CRU。如果在未签订服务协议的情况下请求 Lenovo 安装 1 类 CRU，您必须支付安装费用。
T2：2 类客户可更换部件（CRU）。根据服务器的保修服务类型，您可以自行安装 2 类 CRU 或请求 Lenovo 进行安装，无需支付额外费用。
F：现场可更换部件（FRU）。FRU 必须由经过培训的技术服务人员来安装。
C：易损耗部件和结构部件。由您自己负责购买和更换易损耗部件和结构部件（组件，例如填充件或挡板）。如果要求 Lenovo 代为购买或安装结构部件，您必须支付服务费。
| 描述 | 类型 | 描述 | 类型 |
|---|---|---|---|
| 1 顶盖 | T1 | 47 内存条 | T1 |
| 2 后壁支架 | T1 | 48 CMOS 电池（CR2032） | C |
| 3 电源模块单元 | T1 | 49 T 形高性能散热器 | F |
| 4 7 毫米硬盘插槽填充件 | C | 50 2U 标准散热器 | F |
| 5 7 毫米硬盘 | T1 | 51 M.2 硬盘背板 | T1 |
| 6 4 x 3.5 英寸背面硬盘仓 | T1 | 52 M.2 硬盘 | T1 |
| 7 OCP 模块 | T1 | 53 M.2 固定夹 | T1 |
| 8 2 x 3.5 英寸背面硬盘仓 | T1 | 54 GPU 导风罩填充件 | C |
| 9 4 x 2.5 英寸背面硬盘仓 | T1 | 55 附加导风罩（用于 GPU 导风罩） | T1 |
| 10 RAID 快速充电模块 | T1 | 56 标准导风罩填充件 | T1 |
| 11 RAID 快速充电模块夹持器 | T1 | 57 软管夹持器 | C |
| 12 8 x 2.5 英寸正面硬盘背板 | T1 | 58 用于 DWCM 的 1FH 转接卡架 | T1 |
| 13 4 x 2.5 英寸中间/背面硬盘背板 | T1 | 59 用于 DWCM 的 3FH 转接卡架 | T1 |
| 14 2 x 3.5 英寸背面硬盘背板 | T1 | 60 歧管 | FRU |
| 15 8 x 2.5 英寸背面硬盘背板 | T1 | 61 冷却板外盖 | C |
| 16 24 x 2.5 英寸正面扩展器背板 | T1 | 62 直接水冷模块 | F |
| 17 4 x 3.5 英寸背面硬盘背板 | T1 | 63 42U 行级软管套件 | FRU |
| 18 正面 12 x 3.5 英寸硬盘背板：
| T1 | 64 42U/48U 机架级连接软管（回流侧） | FRU |
| 19 8 x 3.5 英寸正面硬盘背板 | T1 | 65 48U 机架级连接软管（供给侧） | FRU |
| 20 系统风扇 | T1 | 66 42U 机架级连接软管（供给侧） | FRU |
| 21 系统风扇架 | T1 | 67 排气套件 | FRU |
| 22 入侵感应开关 | T1 | 68 4 x 3.5 英寸中间硬盘仓 | T1 |
| 23 CFF RAID 适配器/扩展器 | T2 | 69 8 x 2.5 英寸中间硬盘仓 | T1 |
| 24 带正面 I/O 模块的右侧机架滑锁 | T1 | 70 GPU 导风罩 | T1 |
| 25 标准右侧机架滑锁 | T1 | 71 标准导风罩 | C |
| 26 带 VGA 和外部诊断端口的左侧机架滑锁 | T1 | 72 转接卡（LP） | T2 |
| 27 带外部诊断端口的左侧机架滑锁 | T1 | 73 4LP 转接卡 3/4 架 | T1 |
| 28 带 VGA 端口的左侧机架滑锁 | T1 | 74 7 毫米硬盘仓（2FH + 7 毫米） | T1 |
| 29 标准左侧机架滑锁 | T1 | 75 7 毫米硬盘仓（1U） | T1 |
| 30 带集成诊断面板的正面 I/O 模块 | T1 | 76 7 毫米硬盘背板 | T2 |
| 31 集成诊断面板 | T1 | 77 转接卡 3 架 | T1 |
| 32 带正面操作员面板的正面 I/O 模块 | T1 | 78 转接卡 1 或转接卡 2 架 | T1 |
| 33 3.5 英寸硬盘 | T1 | 79 1U 转接卡架 | T1 |
| 34 2.5 英寸硬盘 | T1 | 60 PCIe 适配器 | T1 |
| 35 3.5 英寸硬盘填充件（1 插槽） | C | 81 串口模块 | T1 |
| 36 3.5 英寸硬盘填充件（4 插槽） | C | 82 1 FH 转接件 | T2 |
| 37 安全挡板 | C | 83 转接卡 1 或转接卡 2 | T1 |
| 38 外部诊断手持设备 | T1 | 84 转接卡 3 | T2 |
| 39 2.5 英寸硬盘填充件（1 插槽、4 插槽或 8 插槽） | C | 85 3.5 英寸硬盘插槽机箱 | F |
| 40 风扇板 | F | 86 2.5 英寸硬盘插槽机箱 | F |
| 41 处理器板 | F | 87 正面 OCP 插转卡 | T1 |
| 42 系统 I/O 板 | F | 88 正面适配器保持架 | T1 |
| 43 固件和 RoT 安全模块 | F | 89 转接卡 5 | T2 |
| 44 PIB | F | 90 背面 OCP 插转卡 | T1 |
| 45 MicroSD 卡 | T1 | 91 管理 NIC 适配器 | T1 |
| 46 处理器 | F |
