Список комплектующих

Воспользуйтесь списком комплектующих, чтобы определить все компоненты, доступные для сервера.

Для получения дополнительных сведений о заказе комплектующих выполните указанные ниже действия:
  1. Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.

  2. Нажмите Parts (Комплектующие).

  3. Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.

Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера Lenovo Capacity Planner.

Прим.
В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунке. Некоторые компоненты доступны только в некоторых моделях.

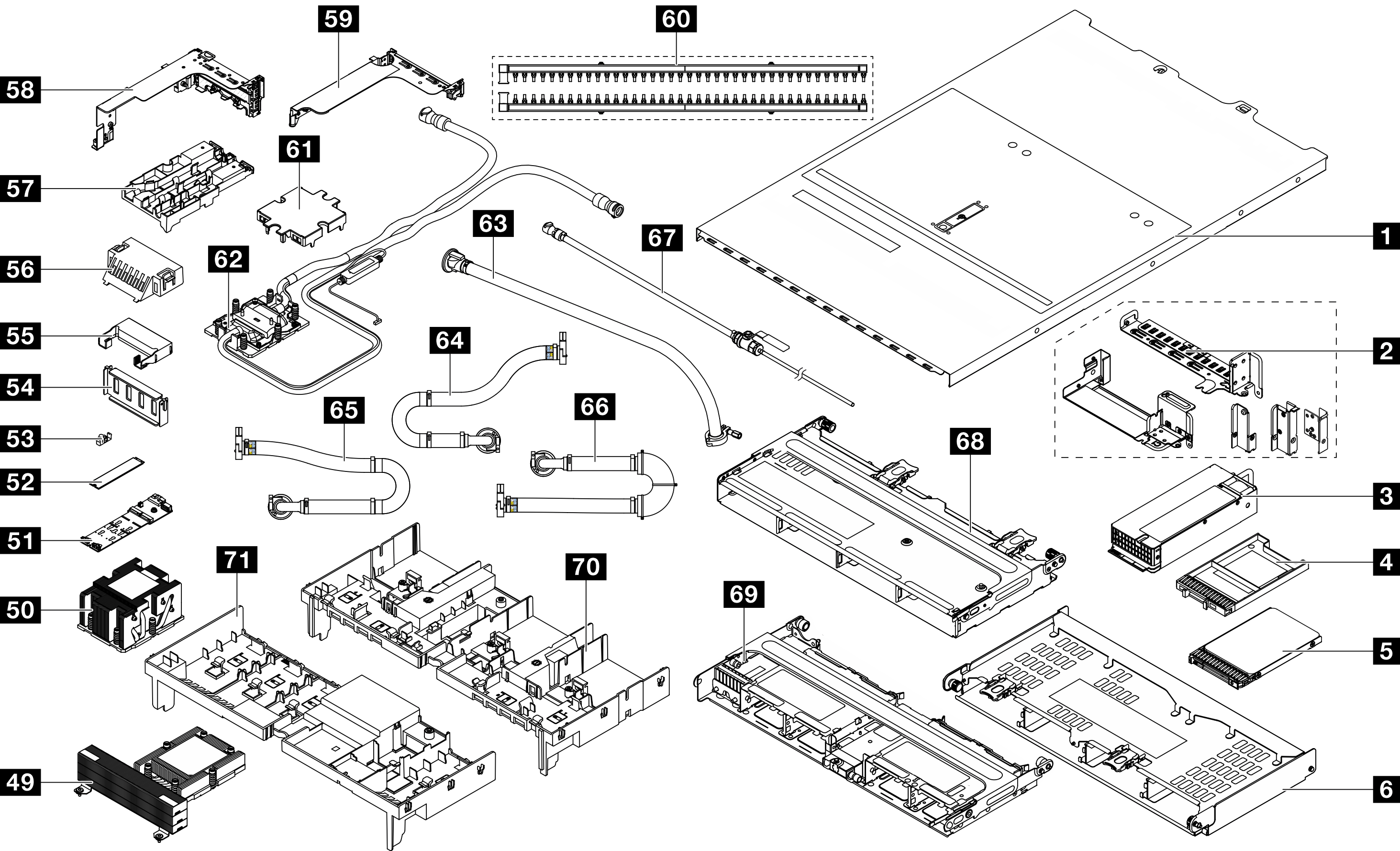

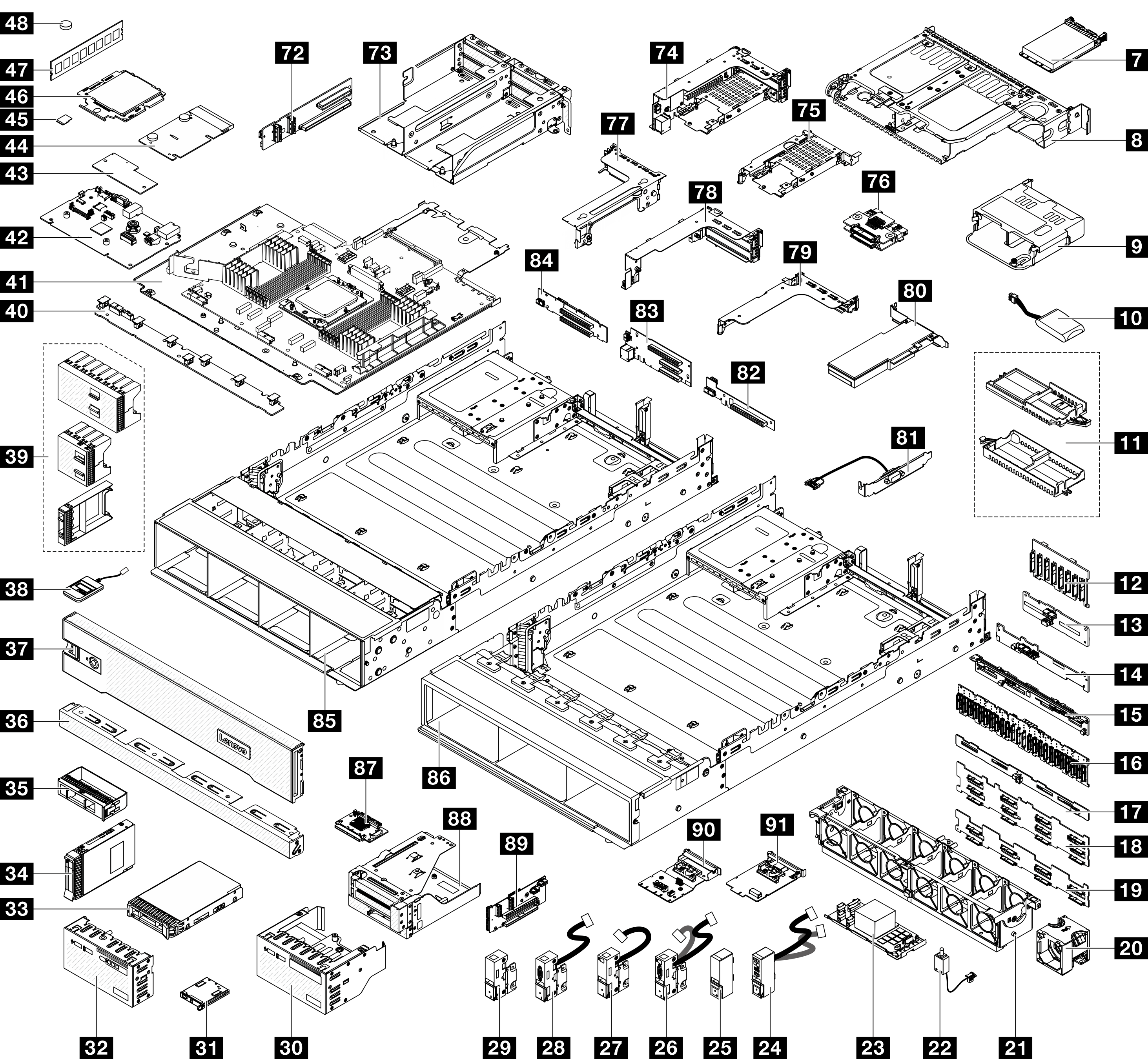

Рис. 1. Компоненты сервера



Комплектующие, перечисленные в представленной ниже таблице, относятся к одной из следующих категорий.
  • Узел, подлежащий замене силами пользователя (CRU), первого уровня. CRU первого уровня вы должны заменять самостоятельно. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.

  • Узел, подлежащий замене силами пользователя (CRU), второго уровня. CRU второго уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.

  • Сменный узел (FRU). Установка и замена сменных узлов должна осуществляться только квалифицированными специалистами по техническому обслуживанию.

  • Расходные компоненты и элементы конструкции. Покупать и заменять расходные компоненты и элементы конструкции (например, заглушку или панель) вы должны самостоятельно. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.

Табл. 1. Список комплектующих
ОписаниеCRU уровня 1CRU уровня 2FRUРасходные компоненты и элементы конструкции
Для получения дополнительных сведений о заказе комплектующих выполните указанные ниже действия:
  1. Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.

  2. Нажмите Parts (Комплектующие).

  3. Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.

1Верхний кожух
2Скобы задней стенки
3Блок питания
4Заглушка отсека для диска толщиной 7 мм
5Диск толщиной 7 мм
6Задний отсек для четырех 3,5-дюймовых дисков
7Модуль OCP
8Задний отсек для двух 3,5-дюймовых дисков
9Задний отсек для четырех 2,5-дюймовых дисков
10Модуль питания флэш-памяти RAID
11Держатель модуля питания флеш-памяти RAID
12Передняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков
13Средняя/задняя объединительная панель с 4 отсеками для 2,5-дюймовых дисков
14Задняя объединительная панель для двух 3,5-дюймовых дисков
15Задняя объединительная панель с 8 отсеками для 2,5-дюймовых дисков
16Передняя расширительная объединительная панель с 24 отсеками для 2,5-дюймовых дисков
17Задняя объединительная панель с 4 отсеками для 3,5-дюймовых дисков
18
Передняя объединительная панель с 12 отсеками для 3,5-дюймовых дисков:
  • Объединительная панель с 12 отсеками для 3,5-дюймовых дисков SAS/SATA

  • Объединительная панель с 12 отсеками для 3,5-дюймовых дисков AnyBay

  • Расширительная объединительная панель с 12 отсеками для 3,5-дюймовых дисков


19Передняя объединительная панель для восьми 3,5-дюймовых дисков
20Вентилятор компьютера
21Отсек вентиляторов компьютера
22Датчик вмешательства
23Адаптер/расширитель RAID CFF
24Правая защелка стойки с передним модулем ввода-вывода
25Стандартная правая защелка стойки
26Левая защелка стойки с разъемом VGA и внешними диагностическими разъемами
27Левая защелка стойки с внешним диагностическим разъемом
28Левая защелка стойки с портом VGA
29Стандартная левая защелка стойки
30Передний модуль ввода-вывода со встроенной панелью диагностики
31Встроенная панель диагностики
32Передний модуль ввода-вывода с передней панелью оператора
333,5-дюймовый диск
342,5-дюймовый диск
35Заглушки 3,5-дюймового диска (1 отсек)
36Заглушки 3,5-дюймового диска (4 отсека)
37Защитная панель
38Внешний диагностический прибор
39Заглушки 2,5-дюймовых дисков (на 1, 4 или 8 отсеков)
40Плата вентиляторов
41Процессорная плата
42Системная плата ввода-вывода
43Модуль безопасности микропрограммы и RoT
44PIB
45Карта MicroSD
46Процессор
47Модуль памяти
48Батарейка CMOS (CR2032)
49Т-образный радиатор повышенной мощности
50Стандартный радиатор 2U
51Объединительная панель дисков M.2
52Диск M.2
53Фиксирующая защелка M.2
54Заглушка дефлектора графического процессора
55Дополнительный дефлектор (для дефлектора графического процессора)
56Стандартная заглушка дефлектора
57Дефлектор графического процессора
58Средний отсек для четырех 3,5-дюймовых дисков
59Стандартный дефлектор
60Средний отсек для восьми 2,5-дюймовых дисков
61Плата-адаптер Riser (LP)
62Отсек платы-адаптера Riser 3/4 4LP
63Отсек для дисков толщиной 7 мм (2FH + 7 мм)
64Отсек для дисков толщиной 7 мм (1U)
65Объединительные панели для дисков толщиной 7 мм
66Отсек платы-адаптера Riser 3
67Отсек платы-адаптера Riser 1 или 2
68Отсек платы-адаптера Riser 1U
69Адаптер PCIe
70Модуль последовательного порта
711 плата-адаптер Riser максимальной высоты
72Плата-адаптер Riser 1 или 2
73Плата-адаптер Riser 3
74Рама с отсеками для 3,5-дюймовых дисков
75Рама с отсеками для 2,5-дюймовых дисков
76Передняя карта интерпозера OCP
77Передний отсек адаптера
78Плата-адаптер Riser 5
79Задняя карта интерпозера OCP
80Адаптер NIC для управления
