Lista de piezas

Identifique cada uno de los componentes disponibles para su servidor con la lista de piezas.

Para obtener más información acerca de pedidos de piezas:

1. Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor.

2. Haga clic en Búsqueda de piezas.

3. Especifique el número de serie para ver una lista de piezas del servidor.

Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.

Nota

Según el modelo, el aspecto del servidor puede ser levemente diferente de la ilustración. Algunas partes solo están disponibles en algunos modelos.

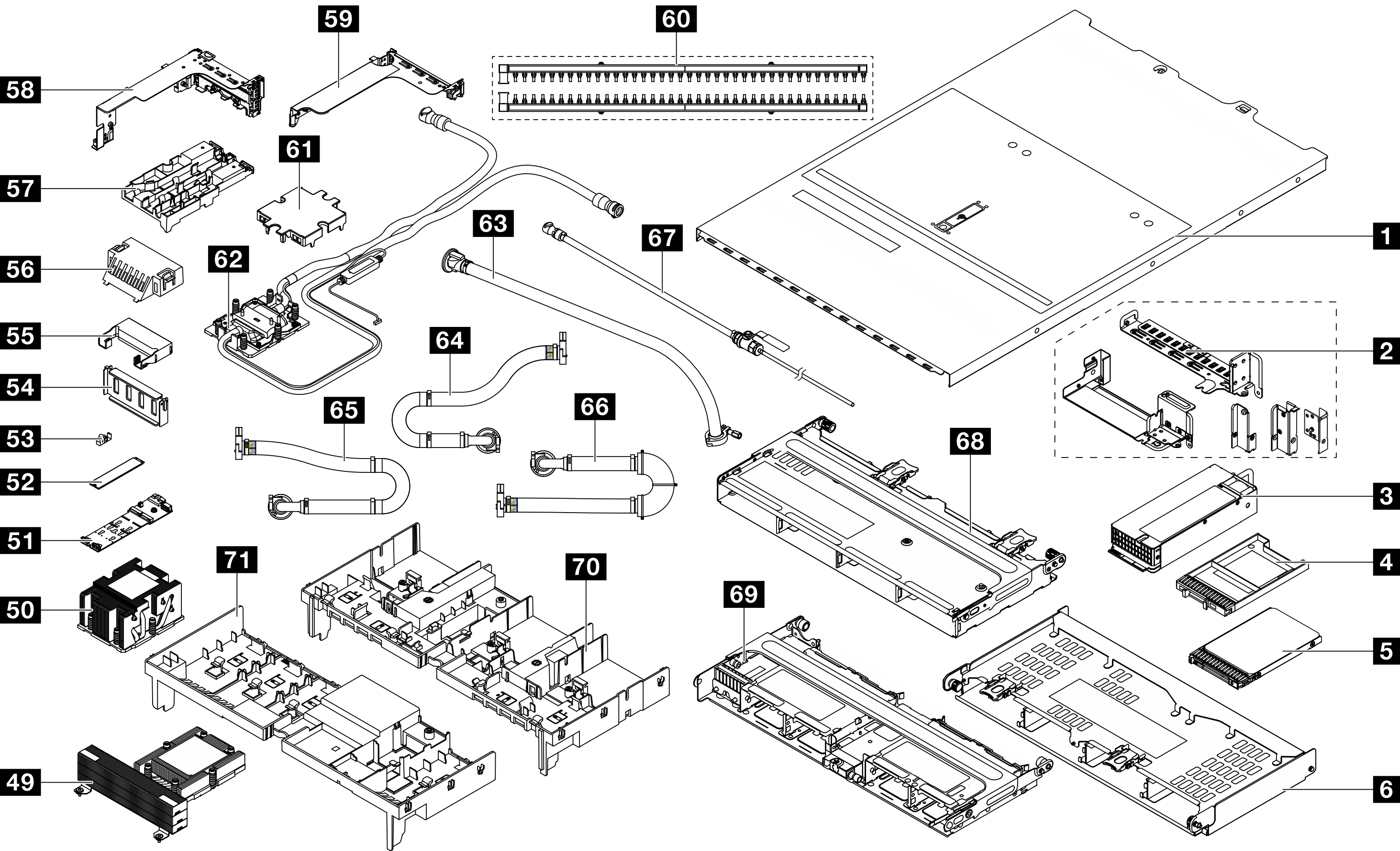

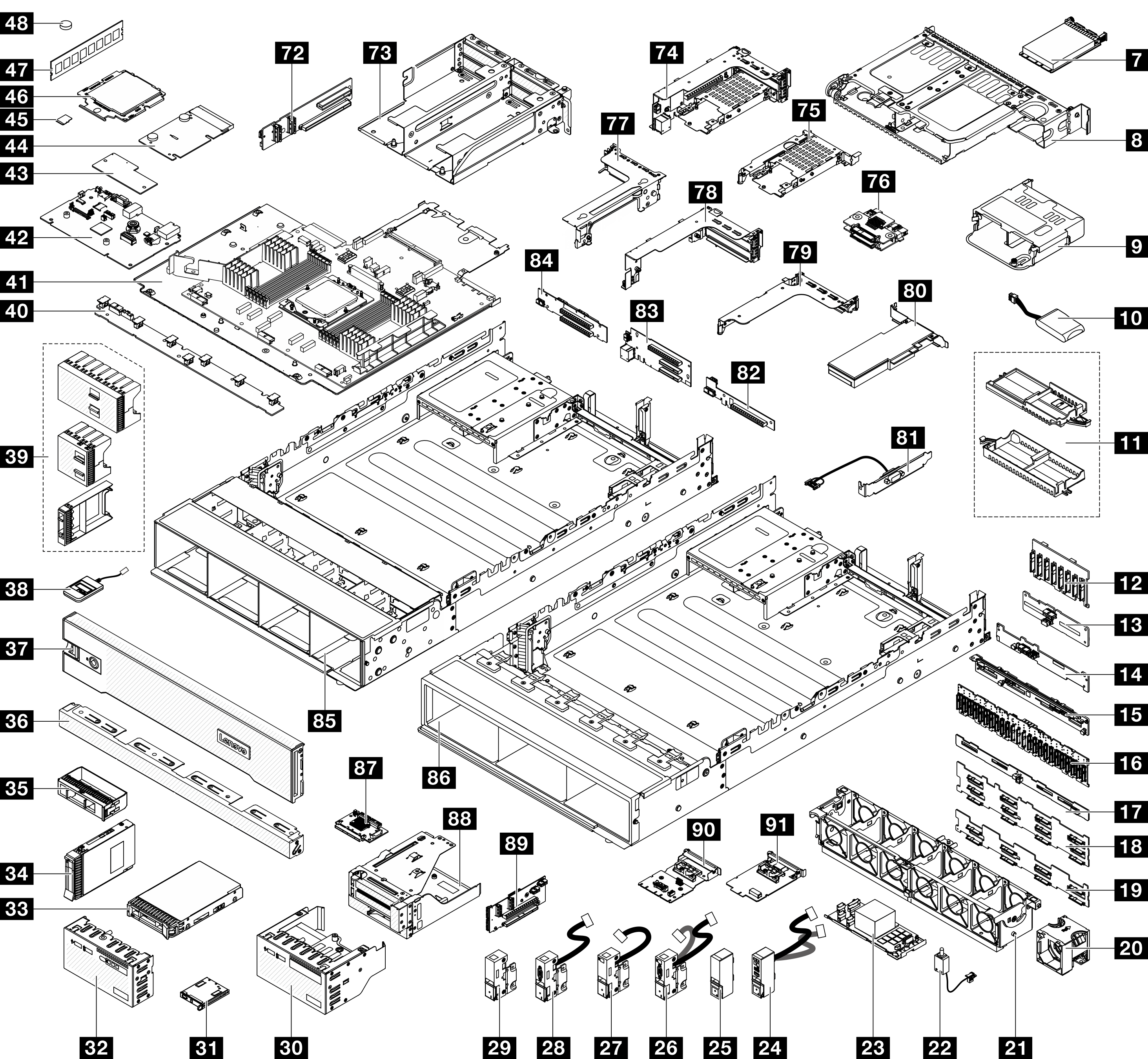

Figura 1. Componentes del servidor

Las piezas que aparecen en la tabla siguiente están identificadas dentro de una de las siguientes categorías:

• Unidades reemplazables por el cliente (CRU) de nivel 1: la sustitución de las CRU de nivel 1 es responsabilidad del usuario. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.

• Unidades reemplazables por el cliente (CRU) de nivel 2: puede instalar las CRU de nivel 2 o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.

• Unidades sustituibles localmente (FRU): únicamente técnicos del servicio expertos deben instalar las FRU.

• Consumibles y piezas estructurales: la compra y la sustitución de los consumibles y las piezas estructurales (componentes, como relleno o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.

Tabla 1. Lista de piezas

Índice	Descripción	CRU de Nivel 1	CRU de Nivel 2	FRU	Piezas consumibles y estructurales
Para obtener más información acerca de pedidos de piezas: Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor. Haga clic en Búsqueda de piezas. Especifique el número de serie para ver una lista de piezas del servidor.
1	Cubierta superior	√
2	Abrazaderas de pared posterior	√
3	Unidad de fuente de alimentación	√
4	Relleno de la bahía de unidad de 7 mm				√
5	Unidad de 7 mm	√
6	Compartimiento de la unidad posterior de 4 unidades de 3,5"	√
7	Módulo de OCP	√
8	Compartimiento de la unidad posterior de 2 unidades de 3,5"	√
9	Compartimiento de la unidad posterior de 4 unidades de 2,5"	√
10	Módulo de alimentación flash RAID	√
11	Compartimento del módulo de alimentación flash RAID	√
12	Placa posterior de unidad frontal de 8 unidades de 2,5”	√
13	Placa posterior de 4 unidades centrales/posteriores de 2,5"	√
14	Placa posterior trasera de 2 unidades de 3,5"	√
15	Placa posterior de 8 unidades posteriores de 2,5"	√
16	Placa posterior frontal del expansor de 24 unidades de 2,5 pulgadas	√
17	Placa posterior trasera de 4 unidades de 3,5"	√
18	Placa posterior de la unidad frontal de 12 unidades de 3,5": Placa posterior de unidad SAS/SATA de 12 unidades de 3,5" Placa posterior de unidad AnyBay de 12 unidades de 3,5" Placa posterior del expansor de 12 unidades de 3,5 pulgadas	√
19	Placa posterior frontal de 8 unidades de 3,5"	√
20	Ventilador del sistema	√
21	Compartimiento del ventilador del sistema	√
22	Conmutador de intrusión	√
23	Adaptador/expansor CFF RAID		√
24	Pestillo del bastidor derecho con módulo de E/S frontal	√
25	Pestillo del bastidor estándar derecho	√
26	Pestillo del bastidor izquierdo con VGA y puertos de diagnóstico externo	√
27	Pestillo del bastidor izquierdo con puerto de diagnóstico externo	√
28	Pestillo del bastidor izquierdo con puerto VGA	√
29	Pestillo del bastidor estándar izquierdo	√
30	Módulo de E/S frontal con panel de diagnóstico integrado	√
31	Panel de diagnóstico integrado	√
32	Módulo de E/S frontal con panel frontal del operador	√
33	Unidad de 3,5"	√
34	Unidad de 2,5"	√
35	Rellenos de unidad de 3,5" (1 bahía)				√
36	Rellenos de unidad de 3,5" (4 bahías)				√
37	Marco biselado de seguridad				√
38	Auricular de diagnóstico externo	√
39	Rellenos de la unidad de 2,5" (1 bahía, 4 bahías u 8 bahías)				√
40	Placa del ventilador			√
41	Placa del procesador			√
42	Placa de E/S del sistema			√
43	Firmware y módulo de seguridad de RoT			√
44	PIB			√
45	Tarjeta MicroSD	√
46	Procesador			√
47	Módulo de memoria	√
48	Batería CMOS (CR2032)				√
49	Disipador de calor de rendimiento en forma de T			√
50	Disipador de calor estándar de 2U			√
51	Placa posterior de la unidad M.2	√
52	Unidad M.2	√
53	Clip de elemento de sujeción M.2	√
54	Relleno del deflector de aire de GPU				√
55	Deflector de aire de complemento (para deflector de aire de GPU)	√
56	Relleno de deflector de aire estándar	√
57	Deflector de aire GPU	√
58	Compartimiento de la unidad central de 4 unidades de 3,5"	√
59	Deflector de aire estándar				√
60	Compartimiento de la unidad central de 8 unidades de 2,5"	√
61	Tarjeta de expansión (LP)		√
62	Compartimiento de expansión 3/4 4LP	√
63	Compartimiento de unidad de 7 mm (2FH + 7 mm)	√
64	Compartimiento de la unidad de 7 mm (1U)	√
65	Placas posteriores de la unidad de 7 mm		√
66	Compartimiento de la tarjeta de expansión 3	√
67	Compartimiento de expansión 1 o 2	√
68	Compartimiento de expansión 1U	√
69	Adaptador PCIe	√
70	Módulo de puerto serie	√
71	1 Expansión FH		√
72	Tarjeta de expansión 1 y 2	√
73	Tarjeta de expansión 3		√
74	Chasis de bahía de unidad de 3,5"			√
75	Chasis de bahía de unidad de 2,5"			√
76	Tarjeta de interposición de OCP frontal	√
77	Compartimiento del adaptador frontal	√
78	Tarjeta de expansión 5		√
79	Tarjeta de interposición de OCP posterior	√
80	Adaptador NIC de gestión	√

• Cables de alimentación
  Hay varios cables de alimentación disponibles, según el país y la región donde el servidor está instalado.
